数控铣刀铣削用量的选择,内附图表

数控铣刀铣削用量的选择,内附图表 东莞市优盟特切削工具有限公司
2019-09-21
2


1.铣削速度V指铣刀旋转时的圆周线速度,单位为m/min



计算公式:
V=兀DN/1000

D——铣刀直径,mm;
N——主轴(铣刀)转速,r/min。
从上式可得到:主轴(铣刀)转速:
N=1000V/兀D

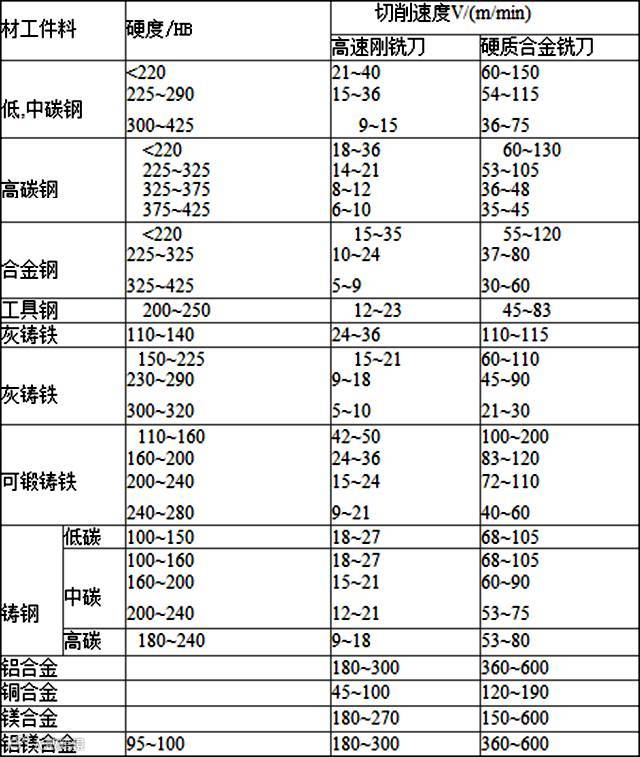

铣削速度V推荐值



2.进给量在铣削过程中,工件相对于铣刀的移动速度称为进给量.有三种表示方法:


(1) 每齿进给量af铣刀每转过一个齿,工件沿进.给方向移动的距离, 单位为mm/z。

(2) 每转进给量f铣刀每转过一转, 工件沿进.给方向移动的位为距离, 单位为mm/r。

(3) 每分钟进给量Vf铣刀每旋转1min, 工件沿进.给方向移动的位为距离, 单位为mm/min。


三种进给量的关系为:

Vf =a fzn式中af——每齿进给量,mm/z。
z——铣刀(主轴)转速,r/min。n——铣刀齿数。

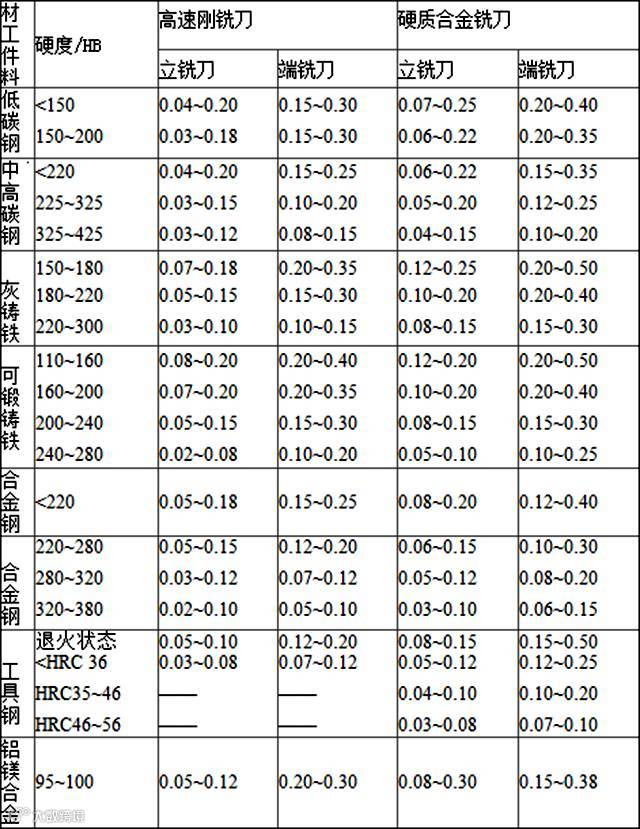

铣刀每齿进给量, af(mm/z) 推荐值



3.铣削层用量
(1)铣削宽度ae铣刀在一次进给中所切掉工件表面的宽度,单位为mm。一般立铣刀和端铣刀的铣削宽度约为铣刀直径的50%~60%左右。
(2)背吃刀量ap(切削深度) 铣刀在一次进给中所切掉工件表面的厚度,即工件的已加工表面和待加工表面间的垂直距离,单位为mm。



一般立铣刀粗铣时的背吃刀量以不超过铣刀半径为原则,以防背吃刀量过大而造成刀具的损坏,精铣时约为0.05~0.30mm;端铣刀粗铣时约为2~5mm,精铣时约为0.10~0.50mm。


     ▼
