NFX-850
NFX-1050A
F F G

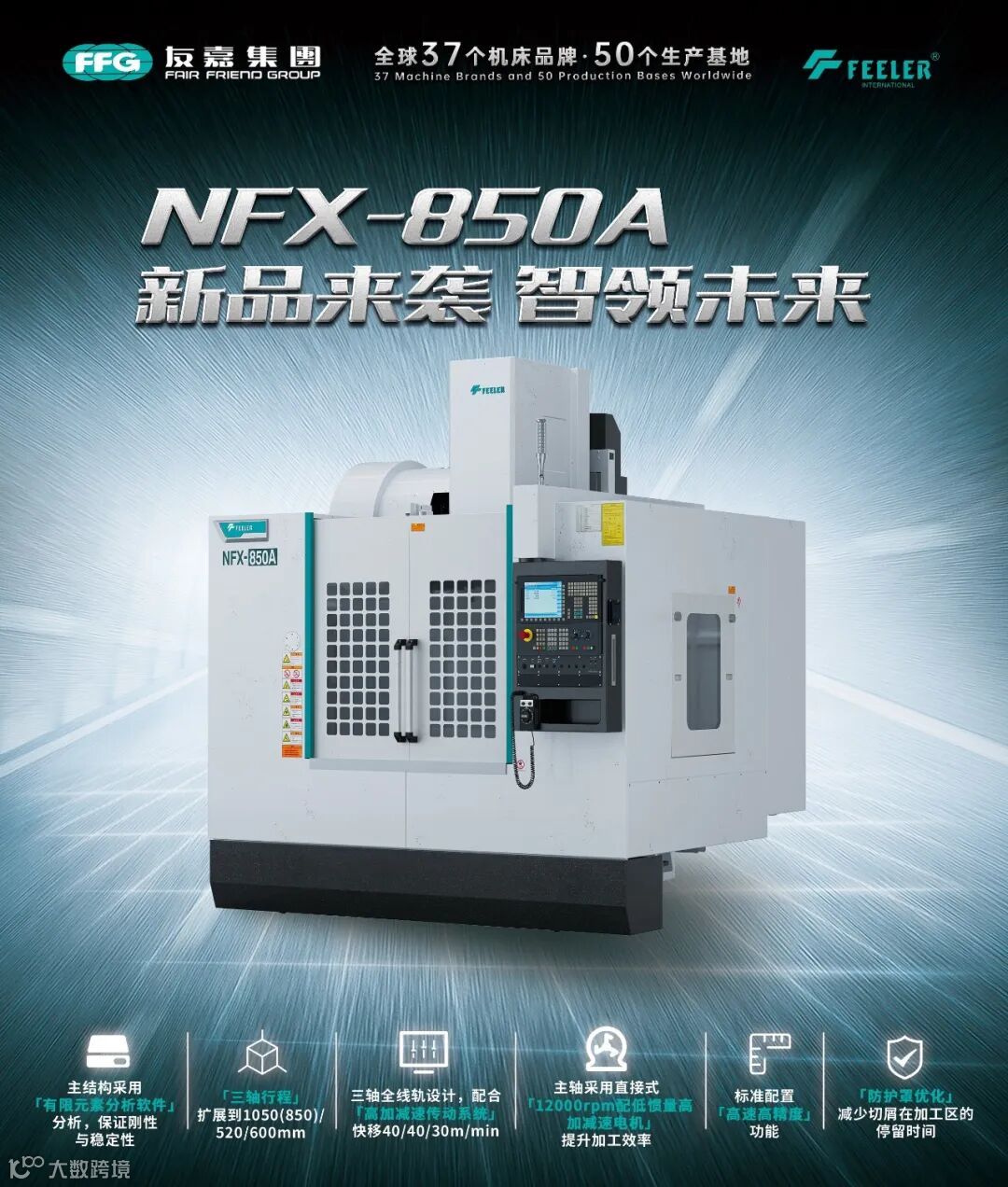

为满足日益增长的自动化需求，全球机床制造技术的领军者——友嘉集团推出一款全新的秉承高速、高精度、轻切加工为一体的立式加工中心——NFX系列产品。
NFX系列立式加工中心
NFX系列产品拥有高刚性、稳定性结构，配置了高性能主轴，可以满足机械行业的各类加工需求。
主结构采用有限元素分析软件分析，保证刚性和稳定性；三轴行程扩展到1050（850）/ 520 / 600mm；三轴全线轨设计，配合高加减速传动系统，快移40 / 40 / 30m/min。
主轴采用直接式 12000rpm 配低惯量高加减速电机，减少加减速时间，提升加工效率；防护罩的优化，减少切屑在加工区的停留时间。

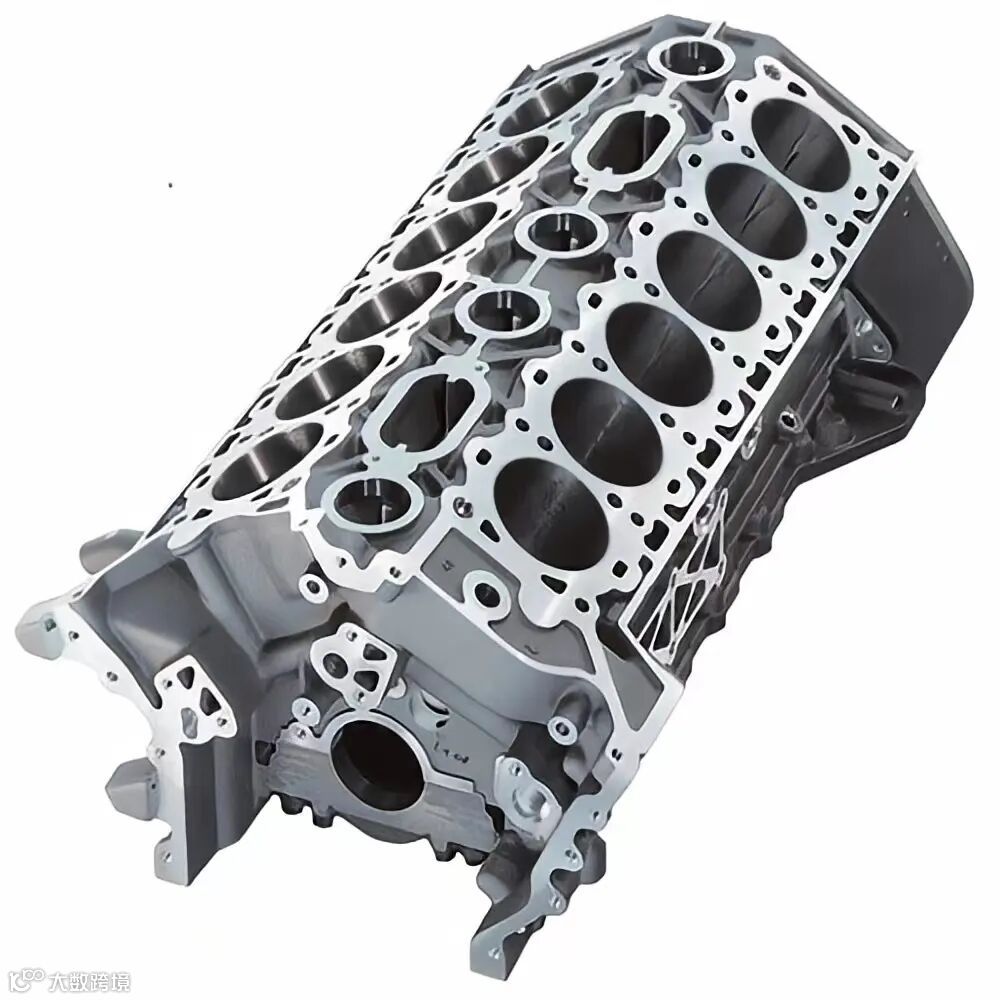

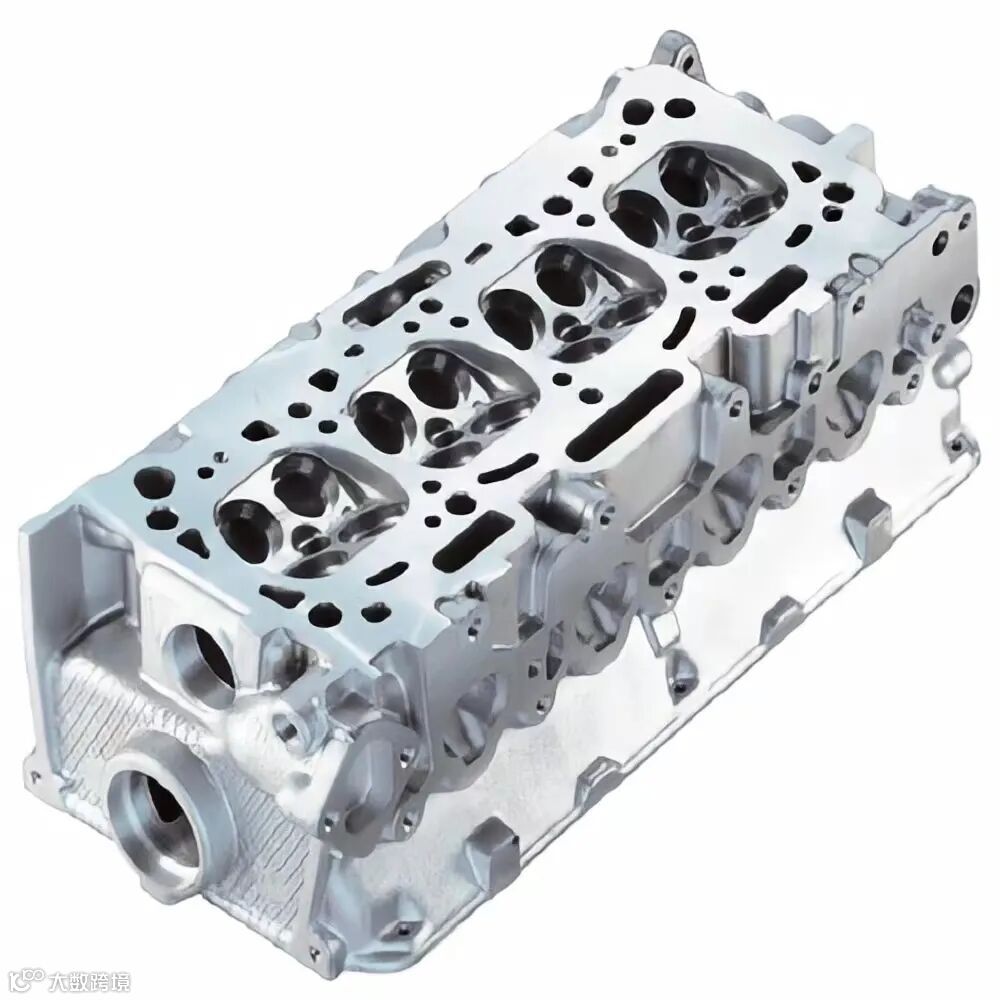

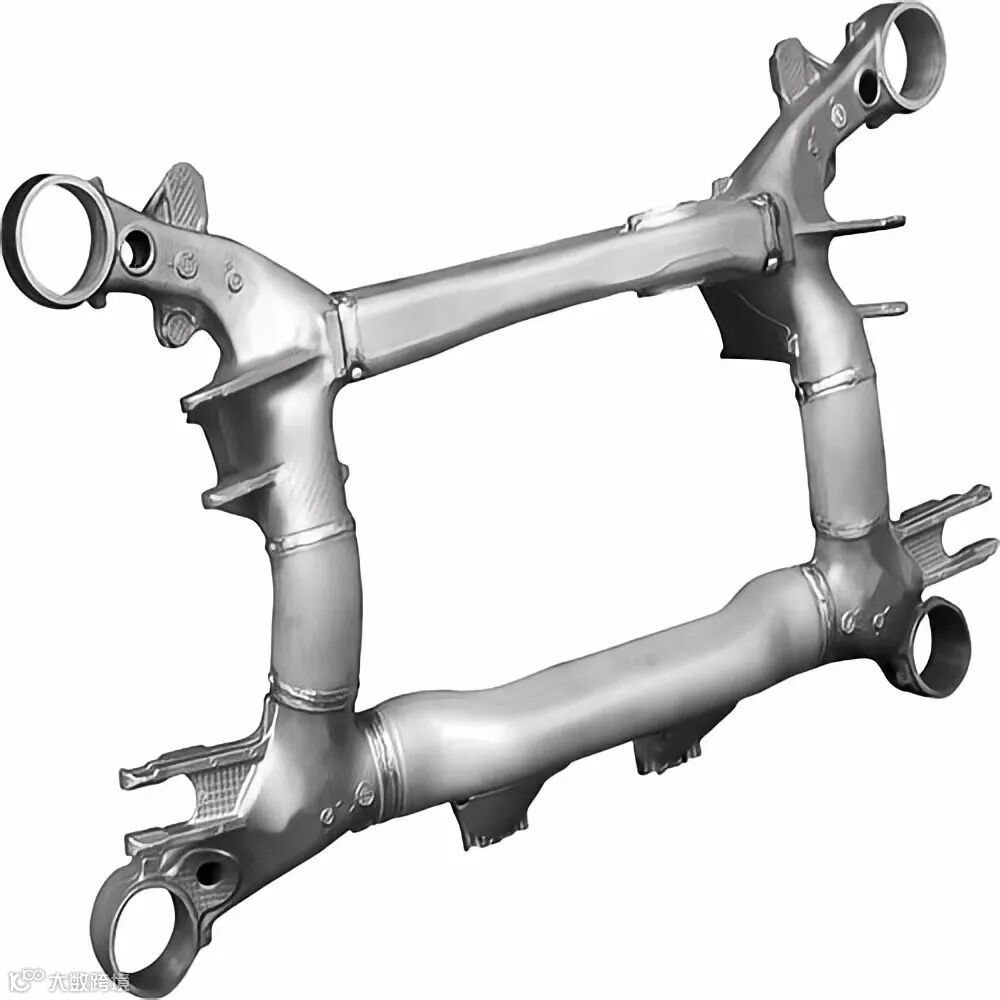

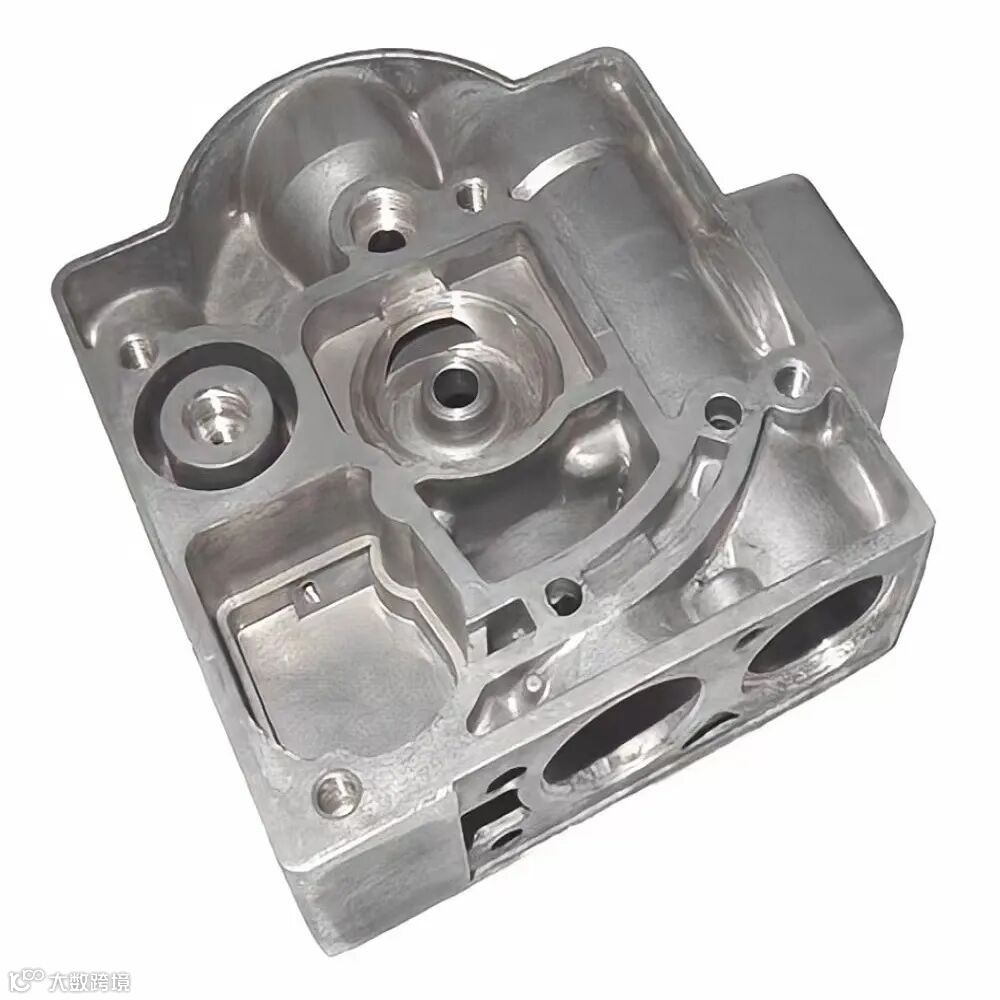

代表零件有缸体缸盖、支架连接件，基站壳体、激光模、一般加工行业零部件等。
左右滑动查看更多

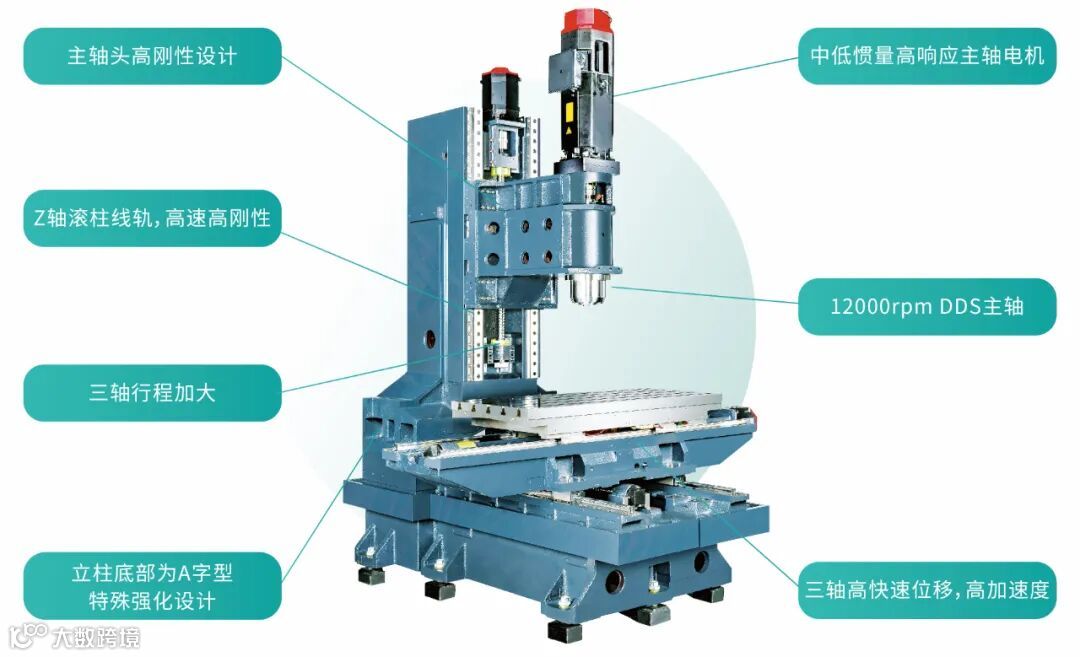

机型结构
「为机台 高速 高精度 轻切加工 提供保障]

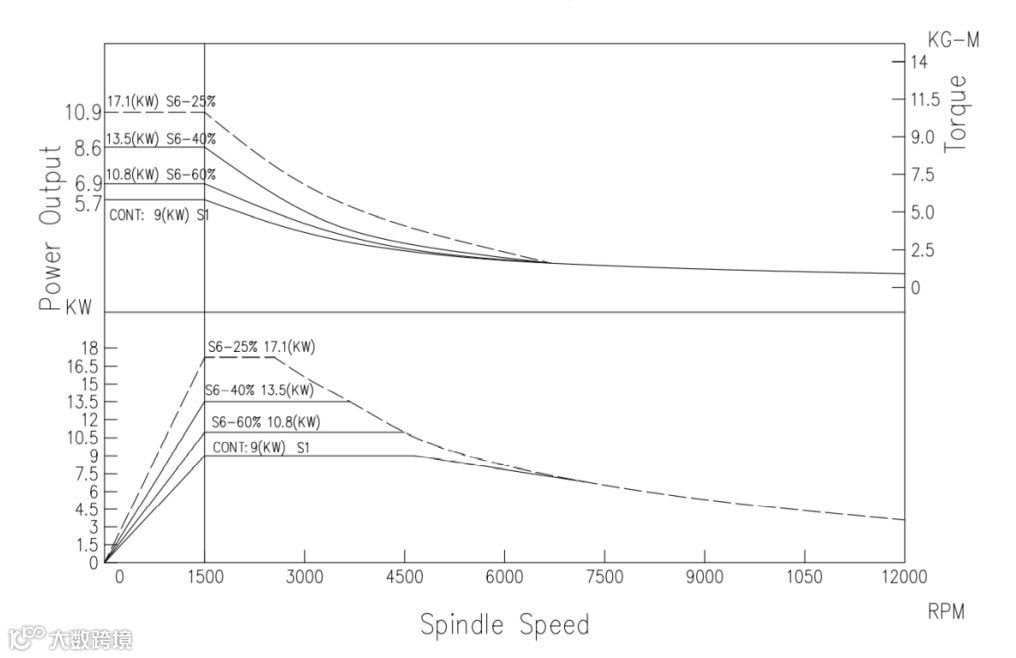

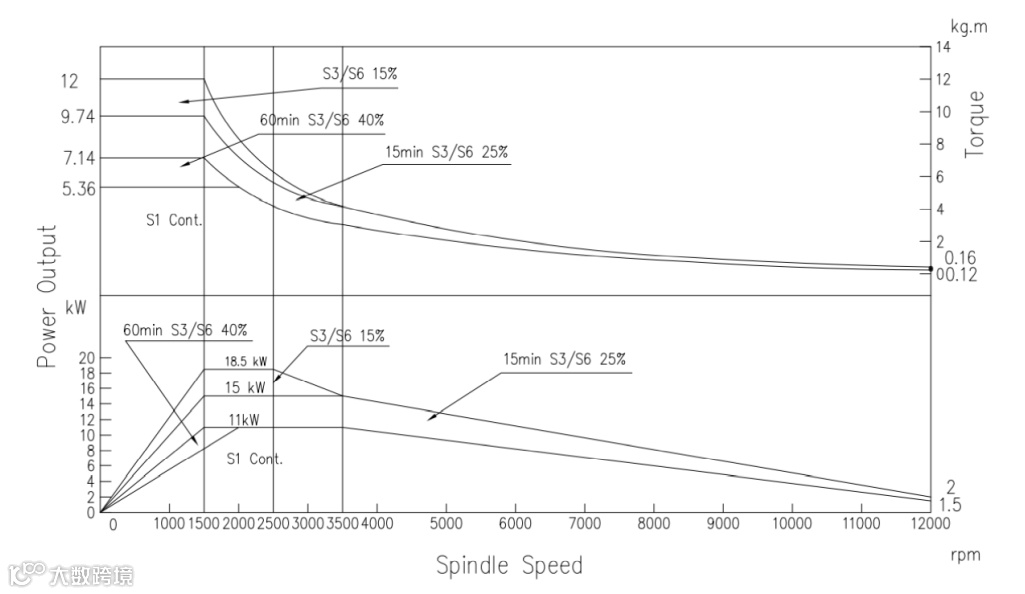

主轴功率扭矩图
FANUC主轴电机功率 11 /15 / 18.5KW
西门子 1PH8107-1DF02 for DDS spindle 12000rpm
亮点推荐
「单块形式主轴马达板，维护装备高精度！高刚性！]
N系列主轴马达板采用单块形式
保证马达板装配精度及整体刚性
「机台前门双开门，高效率满足工件上下料！]
门开加大,方便工件上下料
「四轴吊臂式操作箱，实现更大空间！]
为客户选配四轴加大空间
丰富厂内现有800/1000机床外观样式
「N系列刀库，保障机台高稳定性！]
N系列刀库内含双计数检知
降低刀库乱刀的概率，保证机台性能稳定
「排屑机如此设计，节省更多空间！]
护罩侧面抬高，选配排屑机
排屑机提屑部分插入护罩， 可节省占地空间
「一流的排屑及残渣解决方案，提高机床作业率！]
护罩两侧侧面抬高，侧方排屑斜度加大
机台内部不易积屑，便于排屑
「前门门轮门轨，实现多功能设计！]
采用扁铁上表面与门轮面接触滑动
增强刚性，开关门稳定
选配自动门，实现上下调换门轨方向
做到物料通用，增强物料共用性
「主轴头护罩，提供密闭安全的加工环境！]
主轴头护罩包围Z轴方形护管，选配顶罩内部更密闭
减少溅水，加工产生雾气的溢出

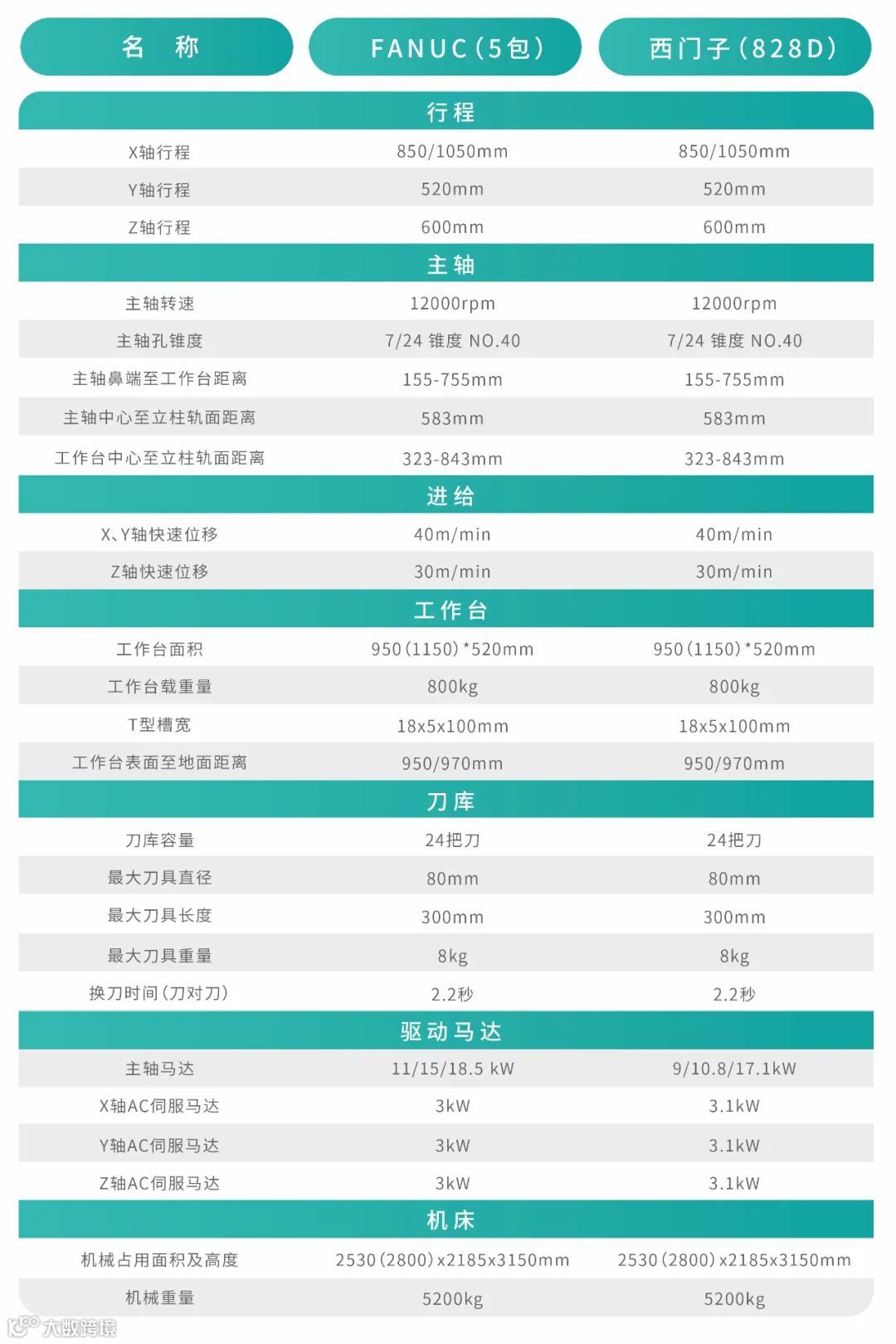

技术参数
标准附件
电气箱热交换器
主轴油冷机
短鼻端直结主轴
BT40-24T全罩刀库
刀臂驱动机构
松夹刀装置
自动给油润滑装置
全罩式防屑钣金护罩
电气箱防尘装置
主轴鼻端气幕防屑装置
工件吹气装置
主轴环喷
切屑冲水装置
西门子/FANUC
控制系统
三色警示灯
LED工作灯
Z轴马达刹车系统
刚性攻牙
油水分离盒
地基螺栓及垫块
操作，使用及维护手册
工具箱
标准外观图

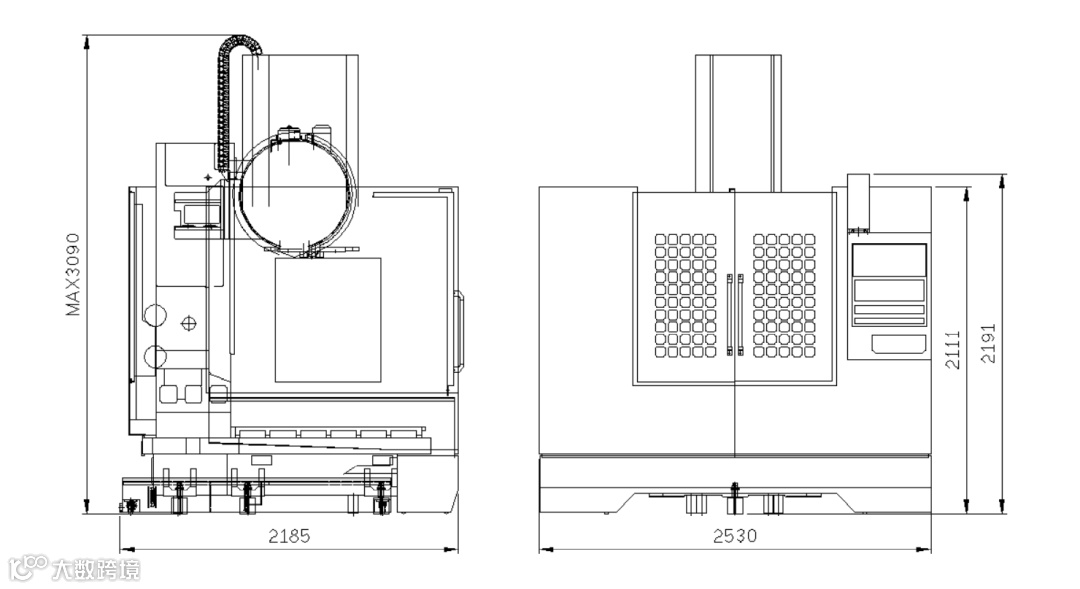

「NFX-850A]

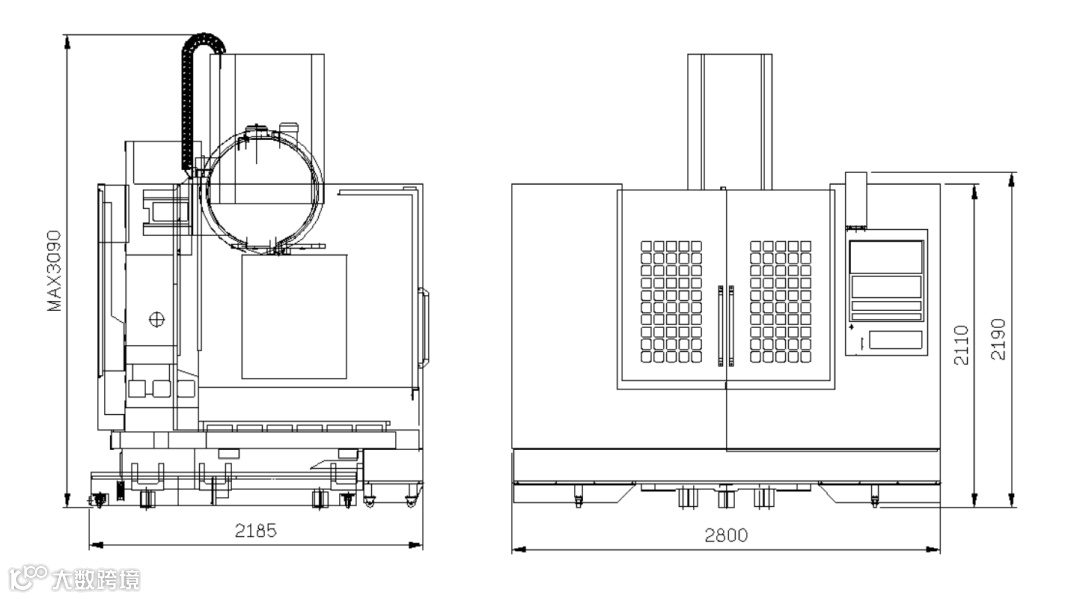

「NFX-1050A]
应用领域
有色金属加工
汽车零部件
工程机械
航空航天
模具加工
新能源汽车
