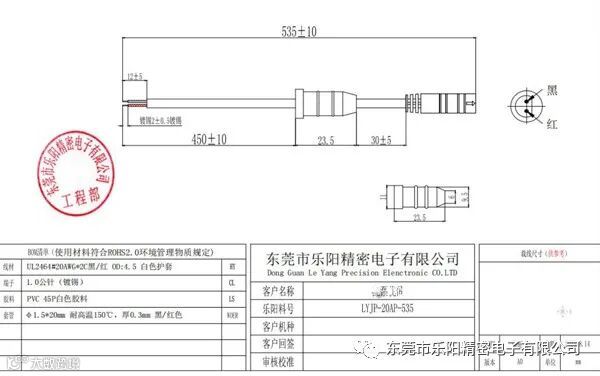

工程技术在图纸设计中，主要包含：产品尺寸图，产品BOM明细及用量，产品原材料的机械性能及物理性能。端子线机械性能及物理性能主要包含原材料的弯折次数、端子拉力测试及原材料的阻值，其中弯折次数及端子拉力测试可参考我司的文件。那么图纸设计中原材料电阻值如何设计。

端子线图纸设计中线材阻抗主要根据导体及绝缘体的电阻率、截面积及长度有关系，根据电阻定律R=ΡL/S核算绝缘阻抗及导通阻抗。


1、线材材质一般分为裸铜及镀锡铜线，按照20℃的恒温，裸铜的电阻率为0.0178Ω*mm2/m，镀锡铜线的电阻率为0.0172Ω*mm2/m.

2、线材外被一般为PVC材质，电阻率为108Ω*m。

3、根据客户需求线材加工的导体面积计算出电线的导通阻抗及绝缘阻抗。

4、端子线束技术团队在设计图纸过程中必须明确端子的拉力。
