线束端子压接标准-[乐阳]

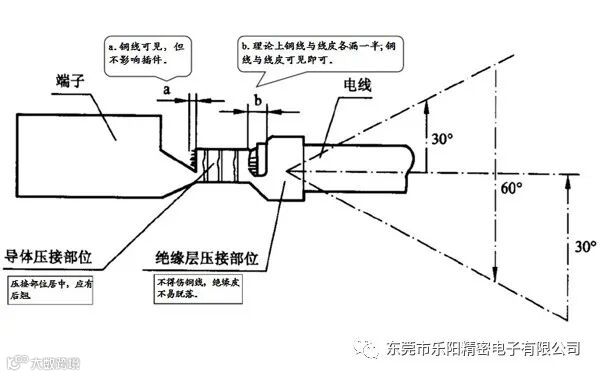

一、通用要求：1.绝缘皮观察窗口2.喇叭口3.导体观察窗口4.弹片5.绝缘皮压接区6.导体压接区7.端子配合区8.余料（可出现在端子末端）9.端子制停片。


二、压接尺寸及外观要求（员工自检）：
      1.线材的准备（按照工程图纸要求）检验剥皮长度，线材长度，芯线损伤情况。
      2.检验预料长度
      3.导体压接区：①压接高度、宽度及压接形状与样件无明显差别；②抗拉强度参见《端子抗拉强度工装操作规程》；③导体压接部位必须完全闭合并包含所有芯线；④后喇叭口必须可见；⑤导体末端必须平齐，伸出压接区。
      4.绝缘皮压接区①压接尺寸和形状以压紧线皮而不刺穿为标准；②摇摆测试：手握离连接头76mm处上下折弯90°，无松脱则已压紧，再检查线皮无刺破则可；③除压接区外线皮无损伤。
      5.弹片及端子配合区无损伤变形。
