FPC连接器是由多种工序制造而成，那么对于FPC连接器的结构大家又了解到多少呢?在电子元器配件使用到FPC连接器的地方还不少，下面带大家简单的认识一下FPC吧。希望能帮助到大家进一步了解到FPC连接器。

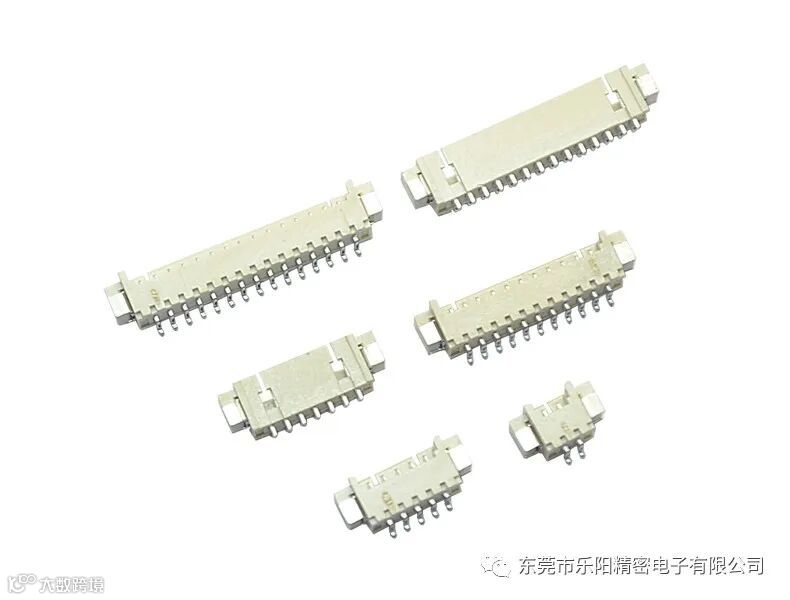

FPC连接器是一种高频信号传输连接器，该连接器由四个部分组成，分别为：橡胶芯、舌片、端子、焊片。
一、FPC连接器橡胶芯的功能是保护端子绝缘连接时的导向，提供机构的强度等，FPC连接器橡胶芯的制造过程通常采用注塑成型工艺，并且材料主要是PA9T材料。
二、FPC连接器舌片的功能是压接电缆绝缘在连接时的引导，提供机构的强度等，FPC连接器舌片的制造过程通常采用注塑成型工艺，材料为PA10T与PPS材料。
三、FPC连接器端子的功能是电子信号的导体传输，制造过程是使用冲压+电镀过程(镀金或镀锡以提高产品的焊接能力)，并且材料由磷青铜C5191材料制成。
四、FPC连接器焊接片的功能是组件定位，固定和增加强度等，制造过程中还使用冲压+电镀过程(镀金或镀锡以提高产品的焊接能力)。该材料由青铜C2680材料制成。
关于FPC连接器的构成部分就介绍到这里了。
