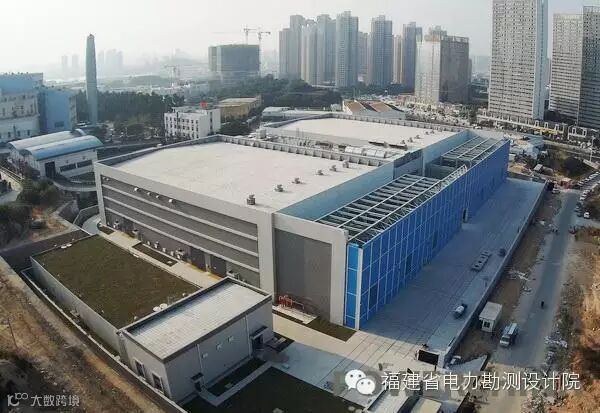

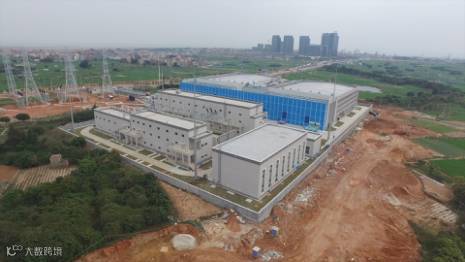

厦门柔性直流输电科技示范工程

±320kV换流站部分

『工程设计5大难点』

（1）工程设计上没有可以参考借鉴的资料。

（2）工程位于市区，政府提供的用地面积小，平面布置难度大。

（3）设备布置空间关系复杂。

（4）沿海地区的大跨度钢结构设计。

（5）工程位于旅游城区市区，对噪音及建筑立面的监管要求高。

 ↓↓↓↓
普里尼说：“在希望与失败的决斗中，如果你用勇气与坚决的双手紧握着，胜利必属于希望。”

『工程设计创新点』

你好，这里是干货 ↓↓↓↓ ↓↓↓↓

1、首座采用真双极接线的柔性直流工程，已获得国家专利。

2、 柔性直流的电压等级及输送容量世界第一。

3、 为首座位于市区的换流站，电网工程跨度最大钢结构。

4、 总平面布置创新紧凑布置，占地面积小。

无论是获得国家专利的站内平面上两室一厅的布置方案，还是“一字型”布置桥臂电抗器室、直流场的设备...

我只想说，我福建院的设计师们脑洞妥妥大～

5. 多种新设备、新材料运用：

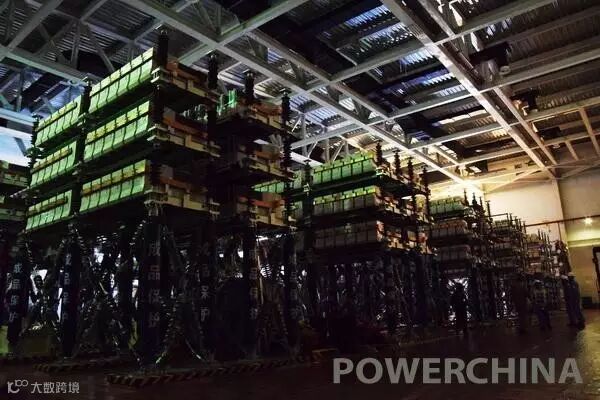

（1）模块化多电平集成式阀塔，装配式安装，建设周期缩短。

（2）多种新型隔声降噪材料，噪音？小一点，再小一点。

（3）电流测量装置采用光电式，电压测量装置采用阻容分压型电压互感器，悬吊安装。

（4）阀厅采用新型混合墙体设计，此项目已获得发明型专利。

6. 创新型设计14项

（1）创新控制系统，大容量柔性直流控保系统的可靠性和安全性，提升不止一丢丢。

（2） 采用计算机监控系统站LAN网延伸的站间监控技术，实现单站对整个系统的集中监视和控制。

（3） 采用LOC就地控制层网络监控技术，提升换流站计算机监控系统的性能指标。

（4） 基于SMC-VBC-VM模块化设计、分层分级协调控制架构的换流阀阀控系统。

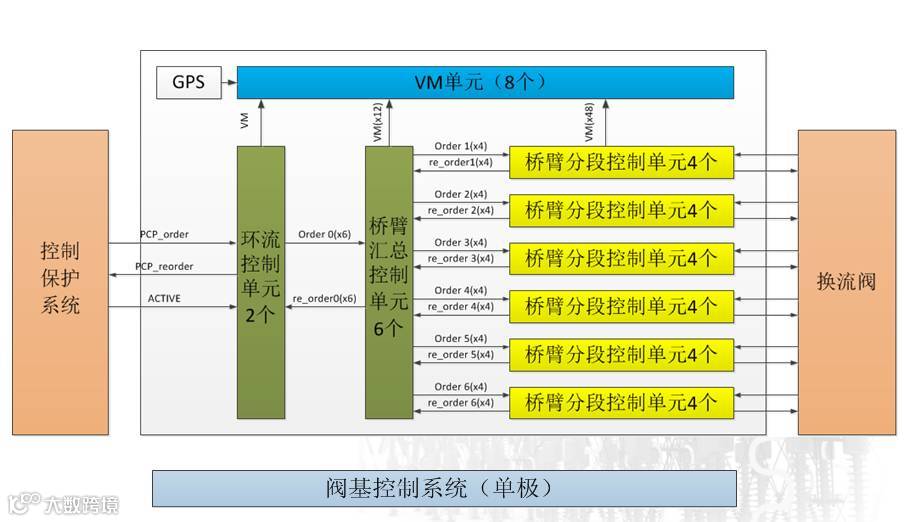

基于SMC-VBC-VM结构的IGBT换流阀阀控系统整体设计结构示意图二

（5） 完善的阀厅防火措施跳闸方式设计，确保火灾时阀厅停运直流系统。

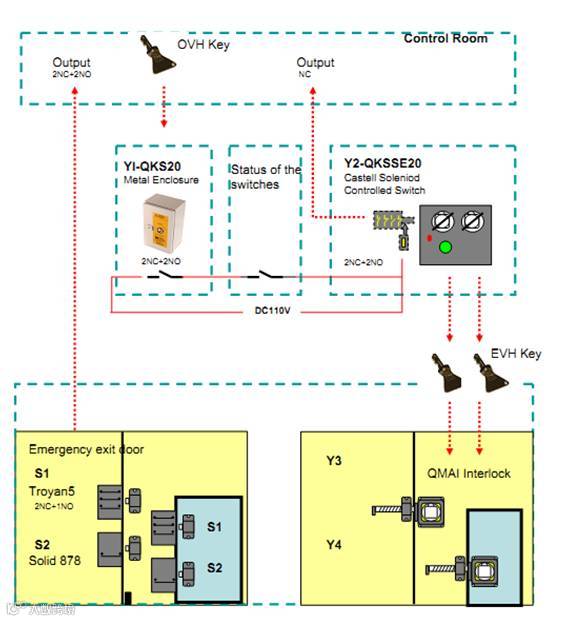

（6） 采用一种能够有效防止运行人员误入IGBT换流阀阀厅、误操作的柔性直流换流站阀厅防误操作的门联锁系统。

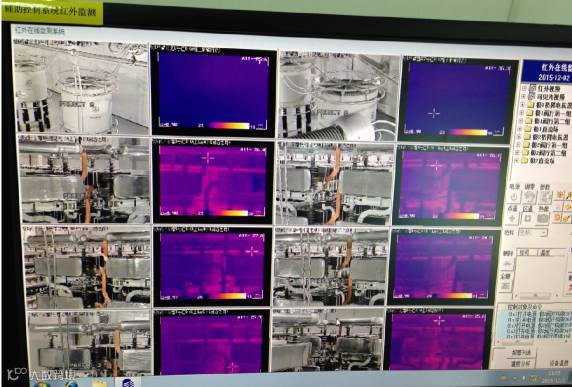

（7） 高清图像监控、红外测温技术，提高换流站阀厅辅助监控水平。

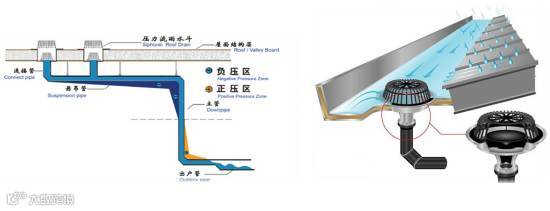

（8） 屋面虹吸排水，建筑立面美美哒。

（9） 桥臂电抗器室采用新型通风系统 ，散热效率高。此项目已获得发明性专利。

（10）机智实现隔声屏障侧向支撑与防雷带的有效结合。此项已获发明型专利。

（11）在换流变BOX-IN隔声罩内侧铺设喷淋冷却水降温控制，有效地提高了夏季换流变的降温效果。

（12）地下电缆、水管、通风通道三维规划，合理布置。

（13）采用绝缘隔离措施避免抗涡流发热，避免金属环路，防止基础钢筋及接地干线发热，延长地网寿命。

（14）电缆布置优化。

 『科技创新成果』

（1）.10项专利顺利完成

·柔性直流阀厅建筑的混合墙体

·桥臂电抗器室下送风机械通风系统

·柔性直流换流站自动化监控系统站LAN网延伸的站间监控系统

·大容量柔性直流换流站的计算机监控系统

·基于SMC-VBC-VM的IGBT换流阀阀控系统

·柔性直流换流站IGBT阀厅防火措施跳闸逻辑方法

·一种柔性直流换流站阀厅防误操作的门联锁系统

·采用海水冷却的阀外冷系统

·一种柔性直流工程换流站

·柔性直流换流站防火墙新型避雷带

（2）.两项QC成果获得省级优秀

·解决厦门柔性直流换流站总平面布置的问题

·降低厦门柔性直流换流站占地面积
