​规院项目丨印江县木黄镇山水壹号项目勘察施工方案案例解析

     铜仁地区房屋建筑场地大部位于丘陵地带，覆盖层较薄，岩石埋深较浅，高层建筑基本上采用岩石作持力层，勘察手段主要以钻探手段摸清岩石埋藏情况、风化程度及岩溶发育范围，再辅以声波测试判断岩体完整程度，以钻探岩芯单轴抗压试验提出岩石承载力参数，勘察方法较为简单。但在河流冲积洪积地层场地，岩石埋深较深，河流冲积物成分复杂、粒径差异较大，再采用以上勘察手段，显然勘察方案不实用，必将引起勘察工期超期、勘察费用超支，勘察质量达不到要求。下面以印江县木黄镇山水壹号项目为例，探讨针对不同地层制定勘察施工方案的重要性和合理性。

     印江县木黄镇山水壹号项目场地位于河边耕地内，根据方案文本及总平面图，建筑物为14层住宅和1层商业及架空层车库，总建筑面积35000平方米，高层住宅投影面积约1560平方米，占建筑总投影面积的10%。

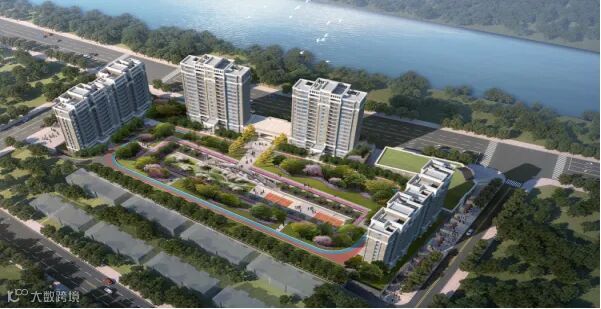

  图1  项目鸟瞰图

     在卫星地图上查看场地及周边地物环境（见图2），并进行现场踏勘，确定本项目处于河流沟谷地段，河流冲洪积地貌。

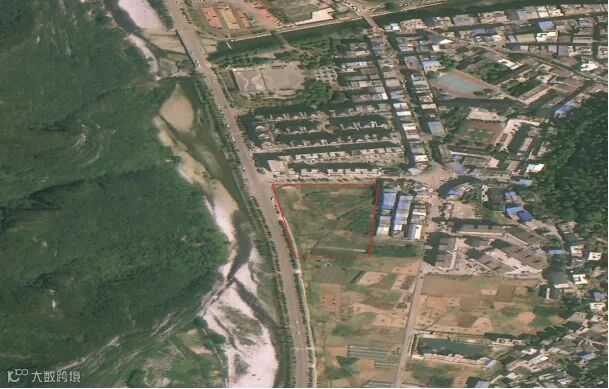

 图2  场地位置图

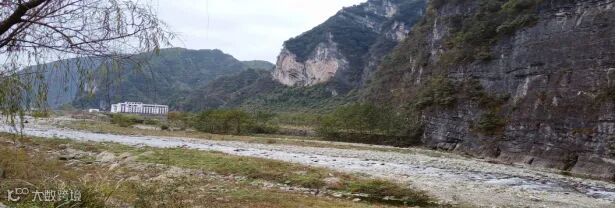

图3  场地西侧河流

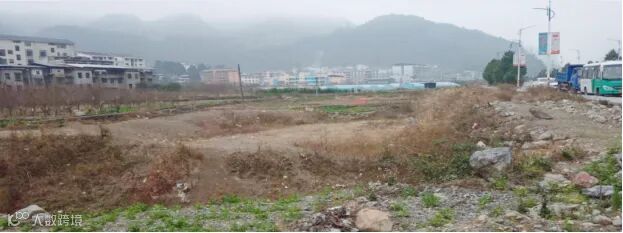

 图4  场地原始地形

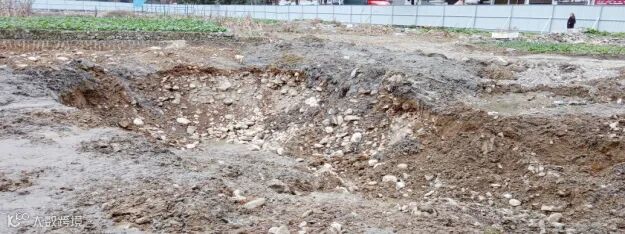

图5场地局部开挖断面图

     根据现场踏勘地质情况，初步确定优选卵石层作全部建筑地基持力层，次选岩石作高层住宅地基持力层。勘察施工方案如下：

     第一步，布设20个钻探建筑物角点控制性钻孔，主要以查清地层结构为主要目的，必须查清河流冲积层的厚度、粒径范围、是否有圆砾层及粉质黏土层，查清基岩岩性、埋深、完整程度、风化程度，根据岩性估算岩石地基承载力和采用深基础施工工艺的可行性。考虑到河流冲积物卵石漂石较多，钻孔易垮塌，采用跟管钻进，全孔取芯，留钻探土样岩样。
     这20个控制性钻孔查明地层岩土从上至下为耕土、河流冲积洪积地层卵石、粉质黏土、圆砾，基岩为寒武系下统金顶山-明心寺组页岩。卵石层级配较好，稍密至中密状，平均厚度6.7m；粉质黏土呈透镜状局部分布在卵石层和圆砾层之间；圆砾层较厚性质较稳定；基岩软至较软，中风化页岩埋深25.7-29.9m，埋深较深。考虑到采用埋深较深的岩石作地基持力层，必须采用机械成孔全护筒穿越河流冲积层，施工难度极大，费用高工期长。
     第二步，针对已经查明的地层基本情况，这一步主要对河流冲积层的卵石层、粉质黏土层和圆砾层作大面积钻探，采用一柱一孔方式钻探高层住宅，隔柱钻探单层商业及车库，查明软弱下卧层粉质黏土层的分布范围、埋藏深度。采用重型和超重型圆锥动力触探原位测试卵石层、粉质黏土层和圆砾层，取得测试数据。
     第三步，根据现场钻探孔数据，分析室内试验数据和现场测试数据，分别计算各层的物理力学指标及承载力参数。通过建设单位，取得在采用筏板基础基础时的基底最大面荷载。
     第四步，综合分析场地岩土工程条件，针对性进行岩土工程评价，对高层住宅采用深基础（桩基础）和浅基础（筏板基础）这两种基础形式的优势及劣势进行对比，建议采用安全可靠经济合理的筏板基础，并对施工时可能出现的地质问题，进行预测分析，提出处理建议。
     通过制定冲洪积卵石层的勘察方案，该项目勘察工期的缩短和质量的提高得到建设单位的高度肯定，同时保障了勘察、建筑施工图顺利通过审查。从后期施工过程中基槽开挖现场查看，开挖出来的地层情况与勘察资料高度吻合，高层住宅建筑主体施工时的沉降观测数据，满足规范要求。

     工程勘察具有地域性的特点，针对不同的场地地层情况，采用合理的勘察手段，有利于缩短勘察工期，降低勘察费用，保证勘察质量。
