关于石膏砂浆的这些问题，你都知道吗？

避坑指南

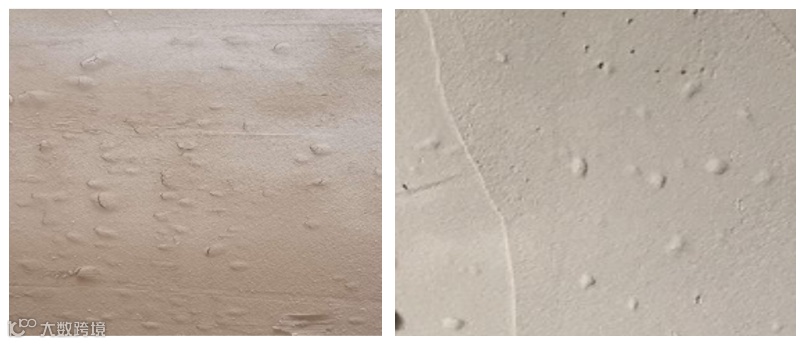

（1）基底过于干燥，批刮速度过快，轻质抹灰砂浆的水分被基层吸收后，基层内含的空气没有被及时的机械抹压赶出，在砂浆层形成密集、细小气泡，干燥后铲除或打磨掉气泡即呈现针孔状。

（2）轻质抹灰砂浆搅拌过于剧烈，内部含气量较高，施工时未能得到良好的机械抹压及厚度控制。

（3）基层密度太大或太小，并含有丰富的空隙，且轻质抹灰砂浆含水率高，不透气，空气被封闭在空隙空腔内。

（4）施工一段时间后，才在表面出现的爆裂起泡，主要是搅拌不均匀造成的，浆体中含有来不及溶解的粉状颗粒，施工后，吸收水分，溶胀形成。

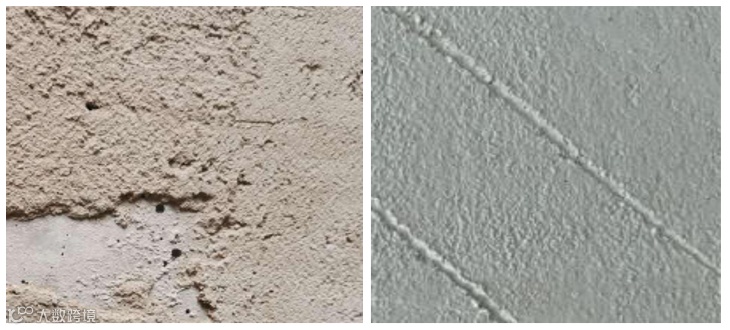

（1）抹灰石膏批刮较薄

（2）在高温或墙体温度较高的环境下施工，抹灰砂浆迅速失水，胶凝材料不足以充分水化。

（3）基体过于干燥并且吸水量较大，迅速吸收抹灰砂浆水分，胶凝材料水化不充分。

（4）抹灰砂浆表面干燥后反复批刮。

（5）施工时对不平整以及刀痕部位进行刷水操作，造成表面含水率过高，强度降低。

（6）产品储存不当或者产品超过保质期，粘结力大幅降低。

（7）在剪力墙上直接施工抹灰砂浆。

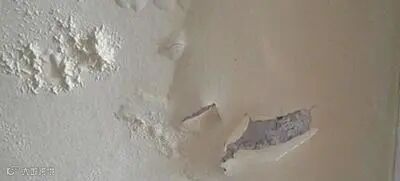

（1）基底含有残留的脱模剂（比如废机油、蜡乳液）。

（2）基底严重粉化，吸水量过大。

（3）底层砂浆掉粉；底层砂浆太硬；砂浆批刮干燥太快。

（4）施工未对砂浆进行良好的机械按压批刮处理，砂浆层与基层接触不够紧密，形成夹层。

（5）基层与砂浆层之间存在致密层，使空气无法正常扩散。

（6）施工后或施工当中砂浆层被雨水或其它渗透水浸润，造成含水率过高，强度降低，也会脱落。

（7）两层砂浆搭配不合理。

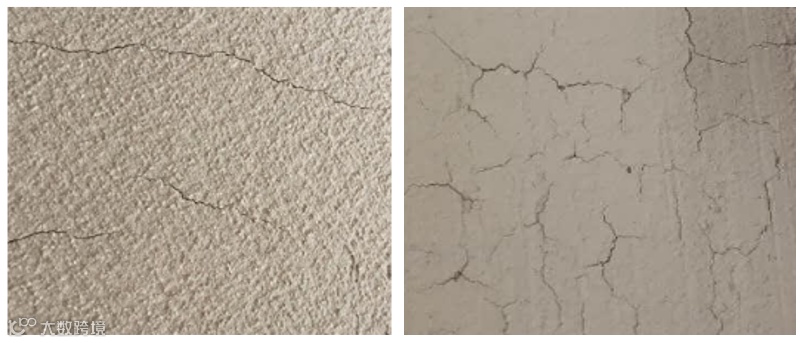

（1）无机胶凝材料（灰钙粉、水泥）添加量过多，造成抹灰石膏刚性过大，饰面硬脆，容易产生裂纹。

（2）轻质抹灰石膏的保水性差，高温或阳光直射时施工后，迅速丧失水分造成失水开裂。

（3）施工太厚，内部干燥较慢，表面干燥速度较快，也容易造成开裂。

（4）易受到长期日晒、淋雨部位的墙体，雨水冲刷及冷热骤变产生应力裂缝。
