轻质抹灰石膏施工开裂原因及解决办法- 大数跨境

陕西省建筑材料工业设计研究院

2022-10-14

导读：轻质抹灰石膏在施工过程中经常会有开裂现象出现，影响到施工的正常进行。开裂了怎么办？是什么原因造成的开裂？又应当怎么解决开裂问题？让我们一起去看看~

轻质抹灰石膏因它的环保性好、耐用性佳、价格也很经济实惠，可以广泛取代传统的水泥沙浆找平，多用于室内干燥区域的建筑内墙和楼板的抹灰找平。但在施工过程中经常会有开裂现象出现，影响到施工的正常进行。究竟是什么原因造成的开裂，又应当怎么解决开裂问题，让我们一起去看看。

—

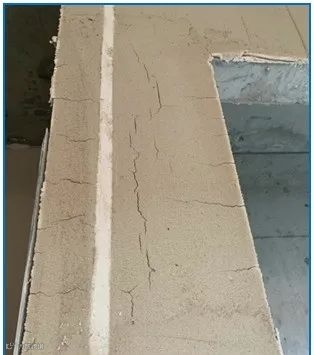

轻质抹灰石膏上墙初期出现开裂

开裂发生在上墙后几分钟，通常会有白发花的现象，裂缝较细小、多且杂乱；

出现原因：

石膏中无水石膏含量过高，吸水、反应剧烈；施工厚度太薄，保水不够；基层吸水过快；石膏加水量过高。

解决办法：

（1）测量无水石膏含量，适当进行陈化；

（2）确认是标准的标稠和稠度，颗粒过细可加入减水剂以减少拌合用水量；（3）加入适量的水泥或灰钙（不超过总配方的5%）；

（4）提高保水剂的掺量；

（5）基层涂刷界面剂。

—

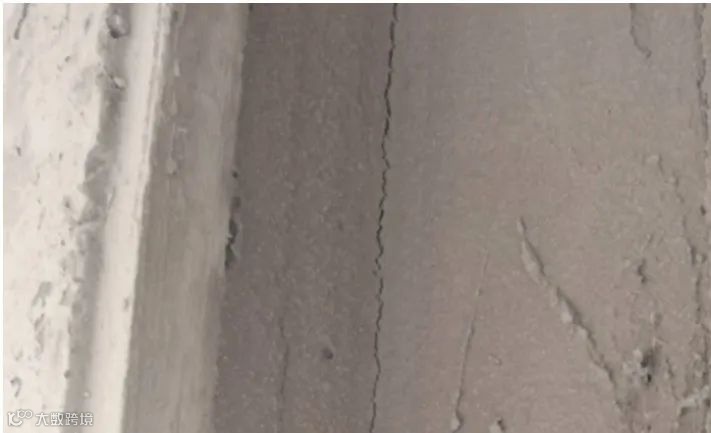

早期开裂（30min- -硬化后）

开裂发生在硬化前的中后期，相比初期裂纹大而宽。

出现原因：

施工环境温度过高、风速过快、表面失水过快的干缩开裂。细粉料或细分填料量过大。缓凝剂时间过长，石膏长时间不硬化。石膏有效含量过少，长时间无法干燥硬化。湿砂浆二次加水搅拌，干燥后脱粉严重。

解决办法：

（1）避开天气炎热，大风天施工；提高用骨料的比例，或加大粒径范围；

（2）确认缓凝时间，特别是夏天要控制好缓凝时间不可过长；

（3）使用优为石膏产品体系稠化剂；

（4）确认石膏的有效含量，换石膏；

（5）严禁模塑性失效的浆料二次加水后再使用。

—

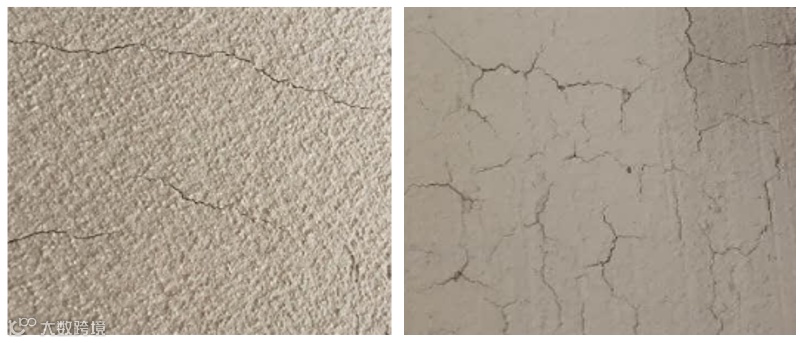

后期开裂（完全硬化后）

完全硬化后开裂主要表现贯穿裂纹，轻敲发现有空鼓。

出现原因：

配方设计可能不合理，水泥加量过高导致抹灰石膏后期收缩过大。砂浆与基层粘结强度差，如基层表面强度低等。如使用PVA含量过高的界面剂也会出现此问题。

解决办法：

（1）未严重空鼓裂纹可采用沿裂纹切开两边各10-15cm进行修补；

（2）空鼓严重需要铲掉重新做。

# 划重点 #

建材院出品

优可班轻质抹灰石膏系列产品

成本低、效率高、施工便捷

一台机械喷涂设备每天可施工600-800㎡

墙体表面平整，不易空鼓、开裂

保温、调湿、隔音、防火

PH值中性

供稿：联控绿能

编辑：李锦微审核：陆阳

关于我们

陕西省建筑材料工业设计研究院有限公司成立于1980年，由陕西省建筑材料工业设计院和陕西省建筑材料科学研究所合并而来，为省属国有全资公司，拥有超四十年的品牌影响力，隶属于陕西科技控股集团有限责任公司。

本国企平台聚焦于建筑材料行业，从事建材领域的科研开发、产品研发、试验生产和销售等工作；提供建筑（装饰）材料检测、人防检测以及各种工程（装修）的检测服务；具有建材技术、工程咨询、工业和民用建筑设计、冶炼工程和房建工程监理的综合服务资质；拥有“优可班”注册商标，出品轻质抹灰石膏、自流平石膏等新型建材产品。

联系电话：029-82501345（陆先生）
