抹灰石膏的检测流程及注意事项你知道吗？- 大数跨境

首页

抹灰石膏的检测流程及注意事项你知道吗？

陕西省建筑材料工业设计研究院

2022-08-24

导读：抹灰石膏是以半水石膏和Ⅱ型无水硫酸钙单独或两者混合后作为主要胶凝材料，掺入外加剂制成的抹灰材料。抹灰石膏是国家重点推广的新型、环保、经济的建材产品。因此抹灰石膏的检测是否能提供准确、可靠、可追溯性的数

抹灰石膏是以半水石膏和Ⅱ型无水硫酸钙单独或两者混合后作为主要胶凝材料，掺入外加剂制成的抹灰材料，是国家重点推广的新型、环保、经济的建材产品。因此抹灰石膏的检测是否能提供准确、可靠、可追溯性的数据，对于我们质检单位来说尤为重要。

—

抹灰石膏的取样方法

从一批待检测来样中随机抽取10袋，每袋抽取约3L，总共不少于30L。将抽取的试样充分拌匀，分为三等份，保存在密封容器中，取一份试样试验，其余两份备用，在室温下保存三个月。

—

抹灰石膏的检测参数、周期及试验条件

检测参数：凝结时间、保水率、抗折强度、抗压强度、体积密度

检测周期：9天

试验条件：温度（20±5）℃

相对湿度（65±10）%

—

抹灰石膏的检测流程

首先要粗略估出抹灰石膏的用水量，其检测方法同GB/T2419-2005中的胶砂流动度测定，对于轻质抹灰石膏来说，其扩展直径（165±5）mm即为达到实验要求。记录连续两次石膏浆扩散度为标准扩散度时的加水量，该水量与试样的质量比（以百分数表示，精确至1%),即为标准扩散度用水量。

使用到一个最重要的仪器就是保水率测定仪，采用具有标准扩散度用水量的石膏浆放入称量好的布氏漏斗内，按GB/T28627-2012中保水率的测定方法，保水率以百分数表示，精确到1%。

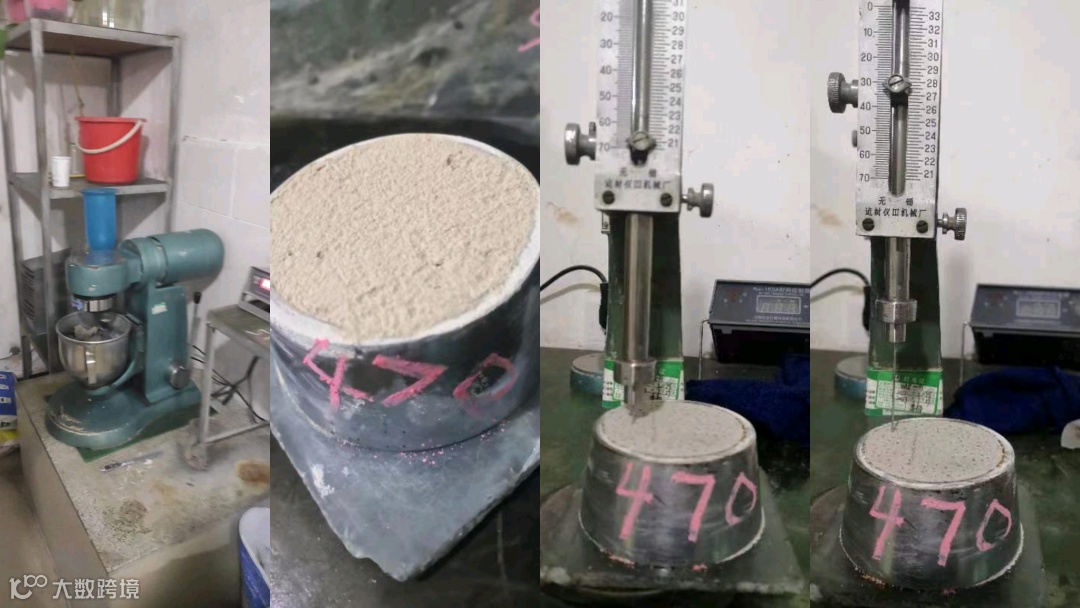

然后采用具有标准扩散度的石膏浆，取一部分倒入环形试模，进行凝结时间的测定，测定方法按GB/T17669.4-1999进行，但测定的时间间隔为5min.试针下沉首次不接触底板，为初凝时间；试针下沉不超过2mm时，为终凝时间。

其次成型的时候，根据标准扩散度用水量加水，用料浆灌入预先涂有一薄层矿物油的试模内，试模振动和脱模程序按GB/T17669.3-1999进行，但试件应在成型24h后脱膜。脱膜后在试验条件下养护至第七天，然后在温度调至（40±2）℃电热鼓风干燥箱中干燥至恒量（24h质量减少不大于1g即为恒量）。干燥后的试件在试验条件下冷却至室温，再进行抗折强度的测定。

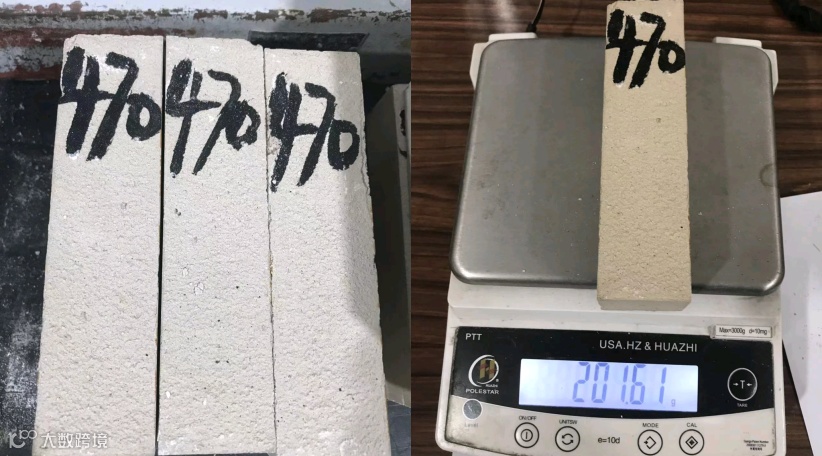

最后利用干燥至恒量的抗折强度试件进行称量，精确至1g，计算三个试件的平均质量，体积密度即为试件平均质量除以试件体积（256）㎤。

—

注意事项

（1）抹灰石膏所有项目的加水量均为标准扩散度用水量。

（2）由于抹灰石膏检测周期长，试样比较粘稠，难清洁，一般找准扩散度用水量后，将保水率、凝结时间同步完成。随后抹灰石膏成型，批量重新单独成型。

（3）一般来说，抹灰石膏初凝时间到了，终凝时间就特别快，一直不间断测试，才能确保准确。

检测中心水泥部承担了2022年陕西省市场监督管理局抹灰石膏监督抽查工作。

陕西建材院检测中心——水泥部

水泥部（原陕西省水泥产品质量监督检验站），隶属于陕西建材院建筑建材产品质量检测中心，是经CMA认证的第三方专业检测机构。作为质检部门，主要承担的职责包括科学务实、公正检验、规范操作、数据真实、报告合法、保证质量，为社会提供具有法律效力的检验报告，主要从事的工作包括检验工作、监督抽查工作、能力验证工作、标准物质定值工作、水泥企业人员培训工作和技术服务工作等。

主要检测项目：

水泥类：通用硅酸盐水泥；砌筑水泥；石灰石硅酸盐水泥；白色硅酸盐水泥；中热硅酸盐水泥、低热硅酸盐水泥；低热微膨胀水泥；硅酸盐水泥熟料。

水泥中有害物质：水泥中水溶性铬（VI）；水泥胶砂中可浸出的重金属：砷、铅、铬、镉、铜、镍、锌、锰、锶、汞、钡。

用于水泥中的混合材：粉煤灰；矿渣；矿渣粉；石灰；石灰石；石膏；工业氧化钙；钢渣粉。

撰文：检测中心水泥部董晓艳

编辑：李锦微审核：陆阳

关于我们

陕西省建筑材料工业设计研究院有限公司成立于1980年，由陕西省建筑材料工业设计院和陕西省建筑材料科学研究所合并而来，为省属国有全资公司，拥有超四十年的品牌影响力，隶属于陕西科技控股集团有限责任公司。

本国企平台聚焦于建筑材料行业，从事建材领域的科研开发、产品研发、试验生产和销售等工作；提供建筑（装饰）材料检测、人防检测以及各种工程（装修）的检测服务；具有建材技术、工程咨询、工业和民用建筑设计、冶炼工程和房建工程监理的综合服务资质；拥有“优可班”注册商标，出品轻质抹灰石膏、自流平石膏等新型建材产品。

联系电话：029-82501345（陆先生）
