石膏基自流平，施工快、又环保，地面找平界的“网红材料”！
但！理想丰满，现实骨感——开裂？起泡？空鼓？泌水离析？... 师傅哭晕在工地。
作为奋战在研发一线的我们太懂这些痛点了！ 今天直接上干货
深度解剖那些让人头大的常见问题根源，手把手传授“避坑指南”，让施工从此丝滑顺畅，质量杠杠滴！

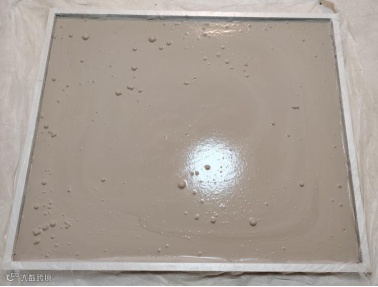

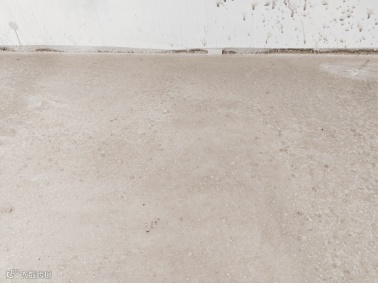

施工后表面出现密集气孔，甚至形成针眼，影响平整度和后期铺装效果。
1.消泡剂不足或失效：配方中消泡剂掺量低，或搅拌过程中气泡未充分消除。
2.基层吸水过快：未涂刷界面剂或涂刷不均匀，导致浆料水分被迅速吸收，气泡无法排出。
3.搅拌方式不当：人工搅拌引入过多空气，或机械搅拌速度过高导致裹入气泡。
优化配方：调整消泡剂种类，提高消泡效率。
加强基层处理：涂刷封闭型界面剂，减少基层吸水，确保浆料缓慢凝结。
改进搅拌工艺：采用低速机械搅拌，避免过度搅入空气。
硬化后出现龟裂、收缩裂缝，甚至大面积空鼓，影响结构耐久性。
1.基层未处理或处理不干净：地面存在裂缝或油污或界面剂涂刷不均匀，导致粘结力不足。
2.单次施工过厚：石膏基自流平收缩率虽低，但一次性浇筑过厚（>100mm）仍可能因内外收缩不均开裂。
3.养护不当：环境温度过高或风速过大，导致表面水分蒸发过快。
控制施工厚度：单层施工建议5-60mm，超过60mm需分层浇筑。
增强界面粘结：采用高渗透型界面剂，提高基层与自流平层的结合力。
优化养护条件：施工后24小时内避免通风，必要时覆盖塑料薄膜保湿养护。

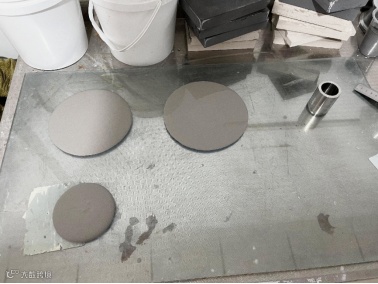

浆料流动性差，无法自动流平，导致地面高低不平。
1.加水量不准确：水灰比过低，浆料黏度增大，流动性下降。
2.石膏细度不足：石膏颗粒过粗，影响浆体的悬浮性和流平性。
3.施工时间过长：浆料搅拌后停留时间过久，流动性逐渐丧失。
精准控制水灰比：严格按厂家推荐比例加水，避免随意调整。
优化石膏颗粒级配：采用球磨工艺提高细度，或添加减水剂改善流动性。
提高施工效率：搅拌后20-30分钟内完成摊铺，避免浆料初凝影响流平。

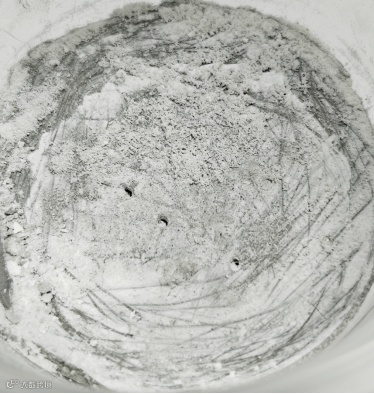

表面强度低，用指甲可刮出粉末，甚至出现起砂、脱粉现象。
1.加水量过多：超出推荐比例，导致浆料泌水，硬化后结构疏松。
2.低温环境影响：施工温度<5℃，石膏水化反应缓慢，强度发展受阻。
3.石膏杂质含量高：磷石膏或脱硫石膏未充分净化，影响最终强度。
严格控制加水量：使用电子秤精准计量，避免凭经验加水。
低温施工优化：添加早强剂或采用温水（≤40℃）搅拌，加速水化反应。
提高石膏纯度：采用煅烧工艺稳定的建筑石膏，减少杂质影响。

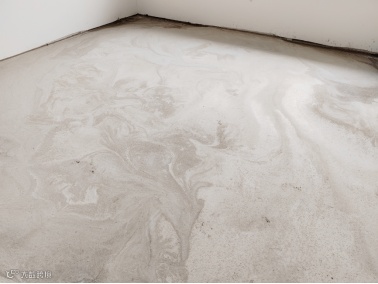

硬化后表面颜色不均，甚至出现白色盐霜（泛碱）。
1.搅拌不均匀：不同批次浆料成分分布不一致，导致色差。
2.环境湿度过高：施工后空气潮湿，石膏中可溶性盐析出形成泛碱。
标准化搅拌流程：确保机械搅拌时间≥3分钟，使浆料充分均匀。
控制施工环境：湿度>70%时延缓施工，或使用防潮型石膏基材料。
硬化后的地面出现未充分水化的硬块或颜色深浅不一的斑块，影响整体性和美观度。
搅拌不充分：石膏粉体结团未打散，导致局部水化不完全。
材料受潮结块：石膏原料或成品储存不当吸湿，形成预水化硬块。
外加剂分散不均：功能性添加剂（如减水剂）未均匀分散，造成局部性能差异。
延长搅拌时间：采用强制式搅拌机，确保干粉预混1分钟后再加水搅拌。
严格仓储管理：原料密封存放，控制仓库湿度≤60%，使用前过筛处理。
优化外加剂添加工艺：将粉体外加剂与石膏预混，液体外加剂采用滴加方式加入。
除了优化施工工艺，还可以从材料本身入手：
复合外加剂体系：减水剂+消泡剂+缓凝剂协同作用，提升施工性能。
石膏改性技术：采用α型高强石膏或复合胶凝材料（如水泥-石膏体系），提高最终强度。
智能化施工设备：推广泵送自流平系统，减少人为操作误差。
石膏基自流平砂浆的施工质量，取决于材料配方、基层处理、施工工艺、环境控制四大关键因素。作为研发人员，我们不仅要优化产品性能，还要加强与施工方的技术交底，确保材料优势充分发挥。
来源：工研中心
编辑：李锦微 审核：高伟
特种材料系列产品
左右滑动查看更多
石膏基系列产品
检验检测
建筑材料及构配件丨主体结构及装饰装修丨钢结构丨装饰装修材料丨人防工程防护设备丨水泥产品及其原料检测等
陕西建材院官方微信号
