在制造业的日常管理中，设备综合效率（OEE）如同汽车的仪表盘，能够直观地显示生产设备的运行状况。
然而，仅仅知道OEE的数值是远远不够的——就像驾驶员看到油表报警，只知道车需要加油，却不知道是油路堵塞、油箱漏油还是单纯的需要补充燃油。
真正高效的OEE管理，需要一套完整的“诊断报表系统”，帮助您不仅发现问题，更能精准定位问题根源，从而实施有效改进。
本文将为您介绍五张核心报表，它们将帮助您打通OEE管理的“任督二脉”，实现从被动应对到主动优化的转变。

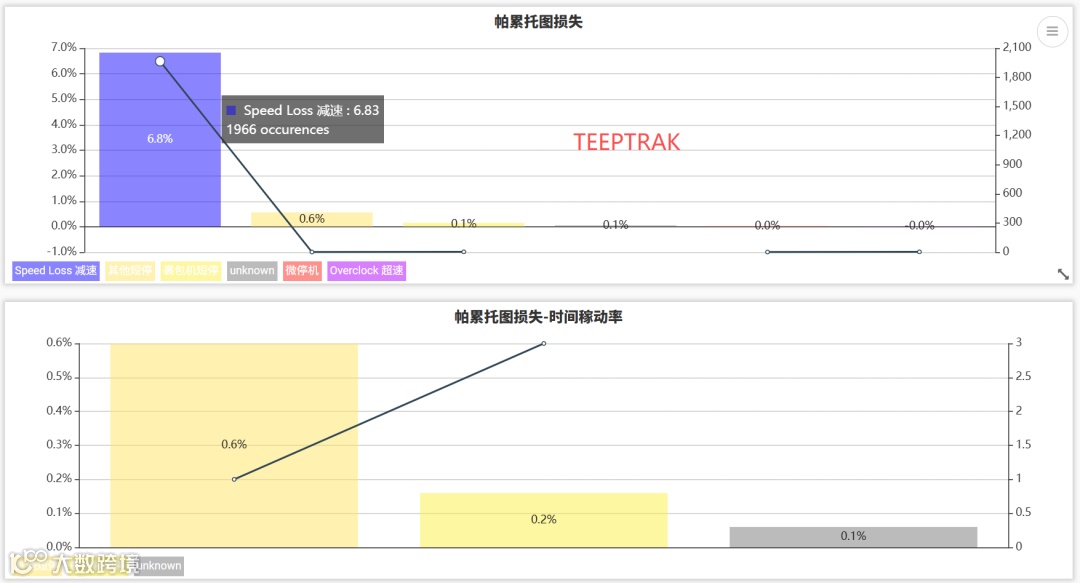

第一张报表：六大损失帕累托图——定位效率损失的“导航图”
帕累托图（Pareto Chart）是OEE分析的起点，它基于“二八法则”帮助管理者快速识别影响设备效率的关键因素。
一般来说，效率损失包括设备故障、换模调整、空转暂停、速度降低、工艺缺陷和启动损失。
通过帕累托图分析，重点关注累计占比70%~80%的前几项损失，一目了然看到哪些损失占据主要的停机时间或效率损失。
实践案例： 某注塑车间通过帕累托图分析发现，换模调整时间占总停机时间的45%，而设备故障仅占15%。
这一发现让他们重新分配改善资源，重点实施快速换模（SMED）项目，在三个月内将换模时间减少60%，OEE提升8个百分点。

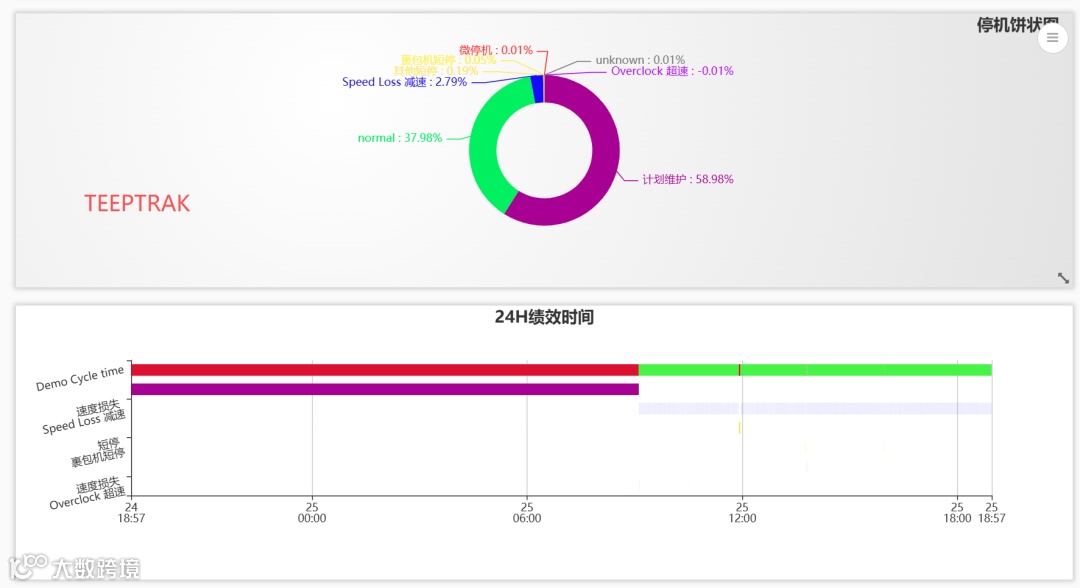

第二张报表：设备停机记录分析表——深入故障根源的“显微镜”
停机记录分析表是六大损失分析的深化工具。它要求对每一次停机进行详细记录，包括停机时间、恢复时间、停机原因、处理措施、责任人等字段。
通过对这些数据的定期分析（建议按周或月），可以识别出频发故障点和系统性问题的规律。
精细化设计：先进的停机记录表会采用分层分类的方法，如将“设备故障”进一步细分为机械故障、电气故障、控制系统故障等，每个子类再进一步细分。这种精细化的记录为后续的专项改善提供了精准的数据支持。
建议行动：通过分析找出TOP3停机原因，成立专项改善小组，利用PDCA循环进行攻关。同时，将典型故障的处理方法标准化，形成故障处理SOP，提高维修效率。

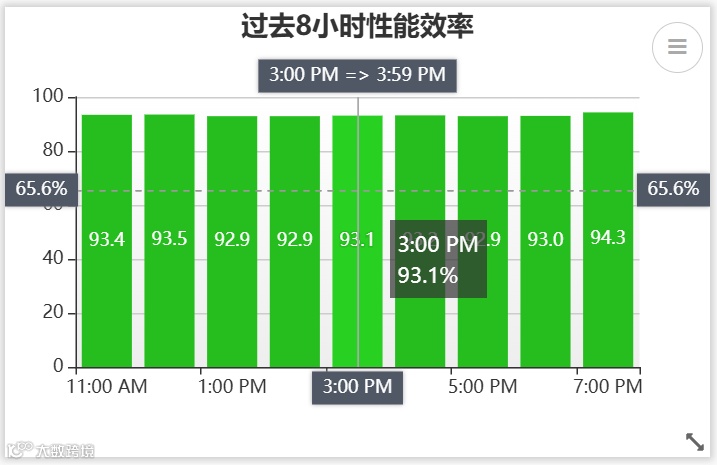

第三张报表：性能开动率时序图——捕捉微停机的“高速摄像机”
性能开动率时序图以时间为横轴，以设备实际运行速度与理论速度的比值为纵轴，形成连续的趋势图。这种可视化方式能够有效捕捉那些容易被传统记录方法忽略的“微停机”和速度波动。
洞察价值：
某包装生产线通过时序图分析发现，每天上午10点和下午3点设备速度会出现明显下降。进一步调查发现，这与员工的工间休息相关，操作工为延长休息时间有意降低了设备速度。
这一发现促使公司调整了绩效激励机制，将设备实时效率与班组考核挂钩，解决了长期存在的“隐形”效率损失。
分析技巧：重点关注速度突然下降或持续低于标准的时间段，结合生产日志和现场观察，找出速度损失的具体原因。
第四张报表：质量缺陷帕累托图——连接设备与质量的“桥梁”
质量缺陷帕累托图将质量数据与设备参数关联起来，帮助分析哪些设备参数的波动会导致特定的质量缺陷。
这种分析建立了“设备状态-工艺参数-产品质量”的因果关系，为精准改善提供了方向。
深度应用：某机加工企业发现，同一设备在不同时间段加工的产品质量稳定性差异很大。
通过将质量缺陷与设备主轴温度、振动数据关联分析，发现当主轴温度超过临界值时，产品尺寸精度会显著下降。据此，他们增加了主轴温度监控和冷却系统优化，将产品不良率从5%降至1.2%。
进阶方法：利用相关性分析或回归分析等统计方法，量化设备参数与质量特征之间的关系，确定关键控制点和控制界限。

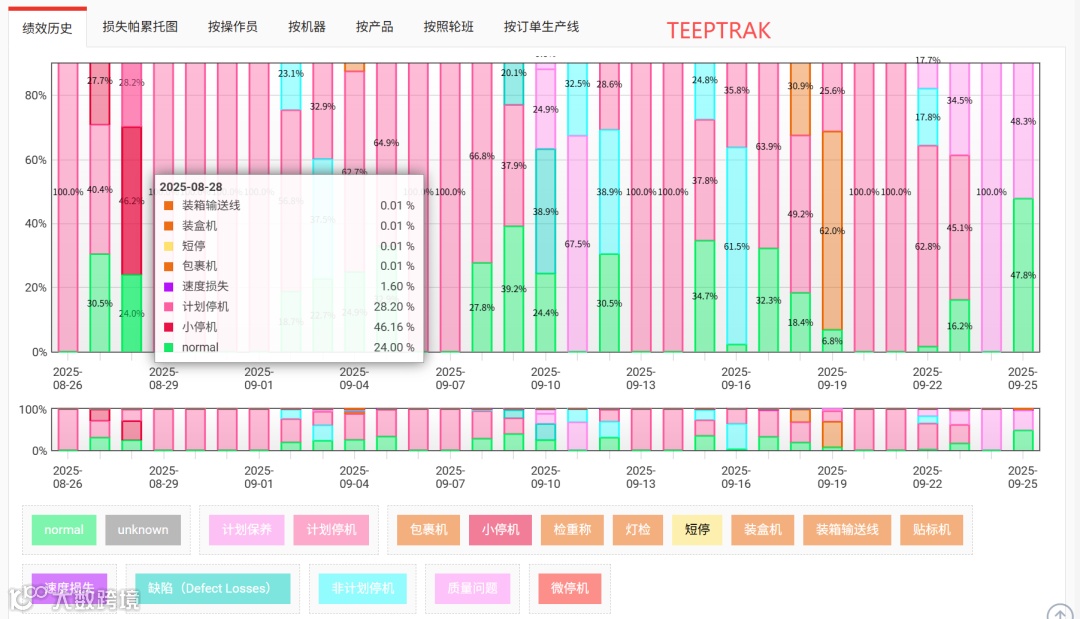

第五张报表：OEE趋势与对标看板——追踪改善效果的“战略地图”
OEE趋势看板以日、周、月为单位展示OEE及其三大率（时间开动率、性能开动率、合格品率）的变化趋势，同时可以与行业标杆、历史最佳值、目标值进行对比。这张报表是管理层的“战略地图”，帮助评估改善措施的效果和判断整体方向。
设计要点：优秀的趋势看板应包含以下要素：OEE总体趋势、三大率对比趋势、与目标的差距分析、重要事件标注（如设备大修、改善活动实施等）。
管理应用：定期（如每周生产例会）回顾趋势看板，分析异常波动的原因，评估各项改善措施的实际效果，及时调整资源分配和改善方向。
从报表到行动：打通OEE管理的“最后一公里”
拥有这五张报表只是第一步，更重要的是建立基于报表数据的决策和行动机制。我们建议推行“OEE数据驱动改善周”活动：
每周选择一台瓶颈设备，由生产、设备、质量、工艺等部门组成跨职能团队，利用上述报表进行深度分析，找出关键问题，制定并实施改善措施。
成功关键：
数据准确性是基础：建立严格的数据采集规范和校验机制。
可视化呈现是手段：让数据“说话”，直观揭示问题。
跨部门协作是关键：打破部门墙，共同分析共同解决。
持续改善是文化：将报表分析固化为例行管理活动。
结语
OEE管理不是简单的数字游戏，而是基于数据的精细化管理过程。上述五张核心报表构成了一个完整的OEE管理体系：从宏观定位（柏拉图）到微观分析（停机记录），从实时监控（时序图）到质量关联（缺陷分析），再到战略追踪（趋势看板）。它们共同作用，帮助您的工厂实现OEE的持续提升！
“关于OEE的一切“我们提供免费分享文件和案例，请联系我们。
