通过皮尺和测距仪等工具对具有施测条件的建筑物外立面的长、宽、高等尺寸进行数据采集，但老旧小区门窗、阳台、雨篷等附属设施多而密集，利用传统的测量方式需要投入大量人员进行外业测量，且无法保证细部的完整性和精度，工作量大、局限性大、作业效率低，内业成图工作较为繁重且易出错，特别是对于楼层较高的建筑物，采用传统方式采集立面数据比较困难。
通过三维激光扫描技术对建筑物进行无接触扫描，能快速获取建筑物外立面的密集点云和影像，具有采集时间短、精度高（扫描精度达到毫米级）、自主性强、智能化等特点，为建筑物立面测量提供了一种更新、更快、更便捷的测量作业模式。
本期主要介绍
利用固定站三维激光扫描仪进行立面测量
固定站激光扫描仪主要用于获取建筑物表面原始激光点云，同时拍摄相应建筑物表面影像。激光扫描仪获取的原始点云经自动配准后生成正射影像；
基于生成的正射影像，进行建筑物立面的绘图（绘制墙体、门、窗等墙体附属物），最后标注出整个立面及其附属物的详细信息（轴网、长度、角度、材质、标高等），为城市更新与规划、建筑设计与施工提供基础测绘数据。
在此分享几个典型案例

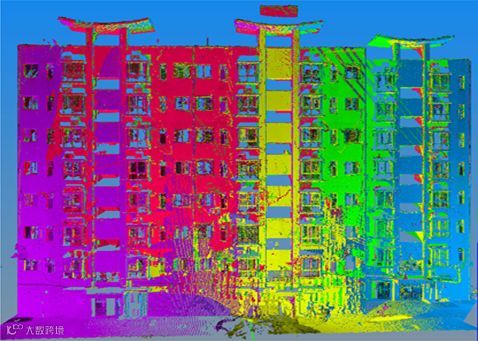

高层建筑点云效果图

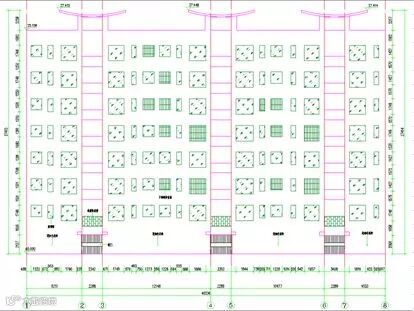

高层建筑成果图

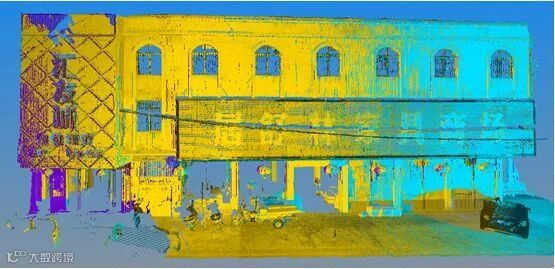

沿街广告牌原始点云图

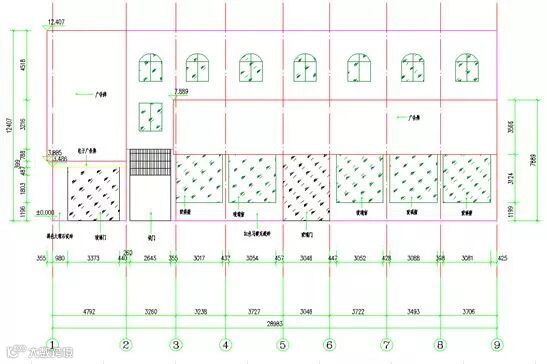

沿街广告牌成果图

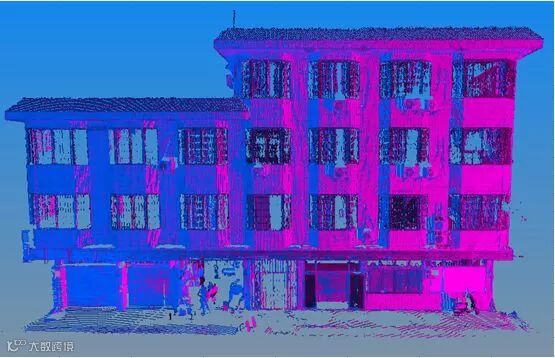

中层建筑点云图

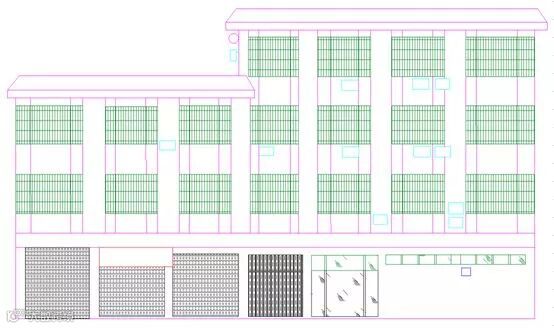

中层建筑成果图
数据采集时间短，可夜间作业，外业作业效率高。一般来说，每一站扫描时间平均为2分半钟、每30米设一站，效率是传统作业手段的4-6倍。为建筑物外立面测绘提供了一种更快、更便捷的测量工作模式。
扫描精度高，三维激光扫描仪点云间距能达到毫米级，经过数据处理后，最后获得的成果数据与实际地形误差在厘米级，完全满足城市更新规划、建筑施工对基础数据的应用要求。
获取立面信息详尽。相比于传统的测量方式，能够保证细部的完整性和精度，能够获取整个立面（包括复杂建筑）的详细点云信息。
广州市城市更新规划研究院具有丰富的立面测量经验，2017年利用三维激光扫描技术完成了黄埔区长洲岛梅园、红梅园、从化区街口街青云路、从化区旺城大道、从化区温泉镇冲口社村、从化区卫东村、从化区吕田墟镇等多个老旧小区的立面测量工作，为老旧小区微改造项目提供精确、完整、有效的测绘数据支撑，有效助力广州城市更新。
