滤波器插损仿真实战

滤波器插损仿真实战 森根新能源
2023-08-29
4

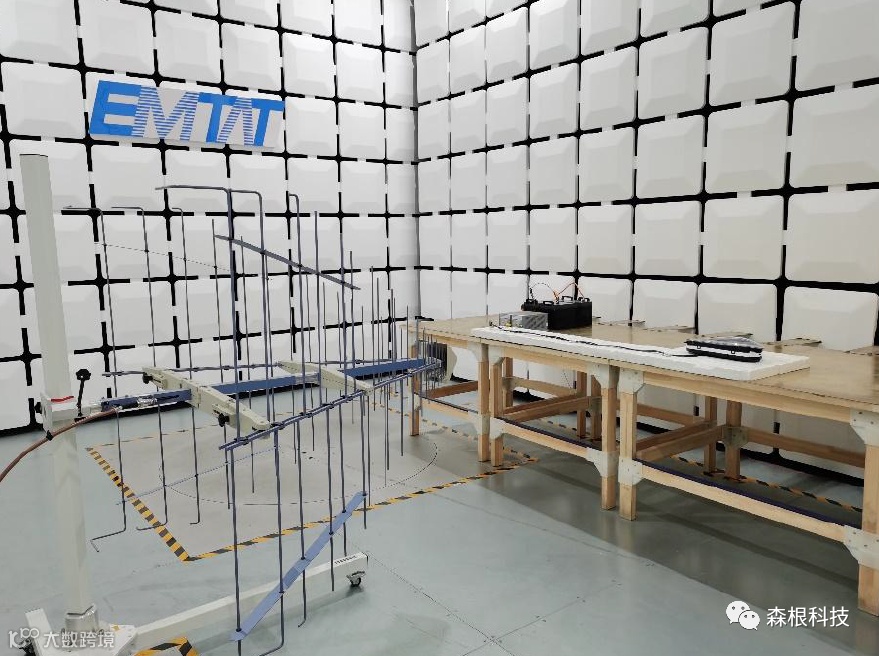

导读:“ EMC测试整改前的仿真分析,能协助工程师减小EMC开发周期,降低开发成本,提高设计质量”滤波器插损仿真的

 EMC测试整改前的仿真分析,能协助工程师减小EMC开发周期,降低开发成本,提高设计质量


  • 滤波器插损仿真的一般流程?

  • 滤波器元器件参数的收集?

  • 电路拓扑仿真过程中参数的输入?

  • 仿真参数与实测参数差异?

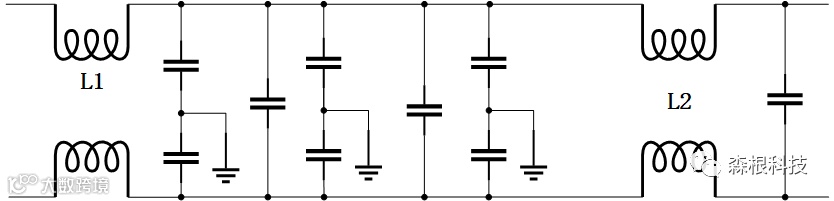

      下面以森根科技常用的一种二级滤波电路拓扑作为案例进行滤波器插损仿真分享,该电路拓扑的电感采用纳米晶和铁氧体两种材料的磁芯,具体拓扑电路如Fig.1:

Fig.1


01

参数收集

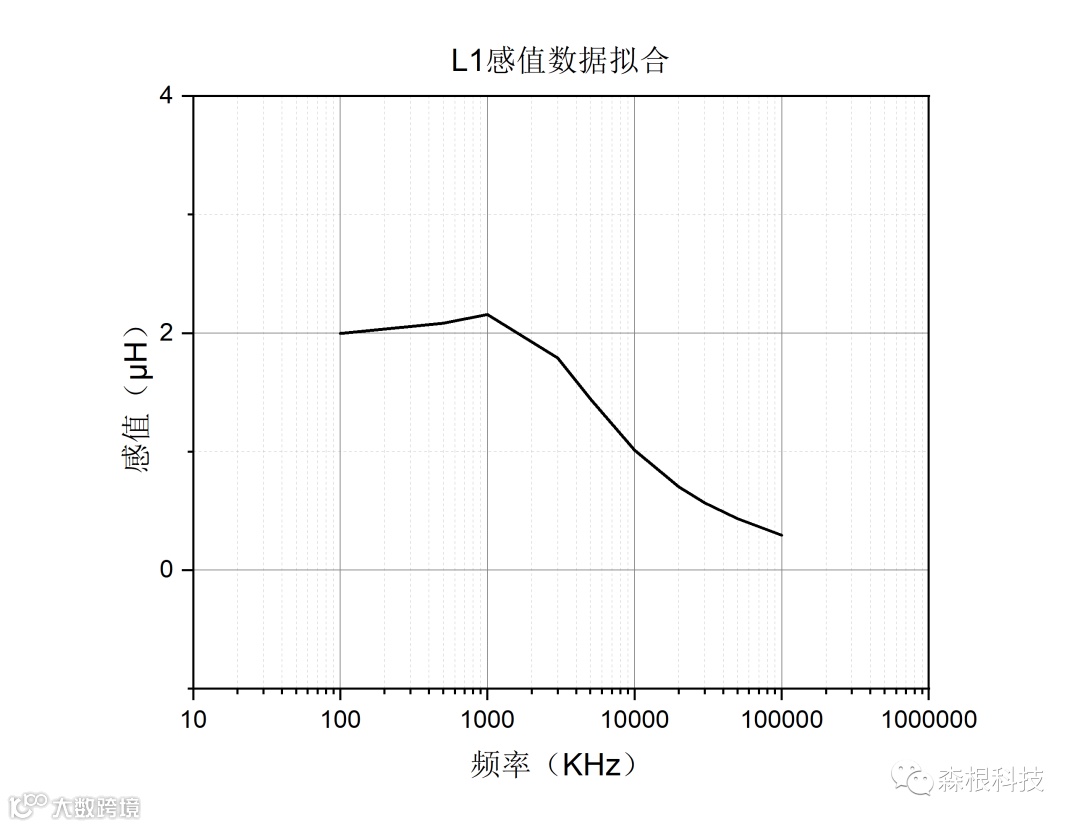

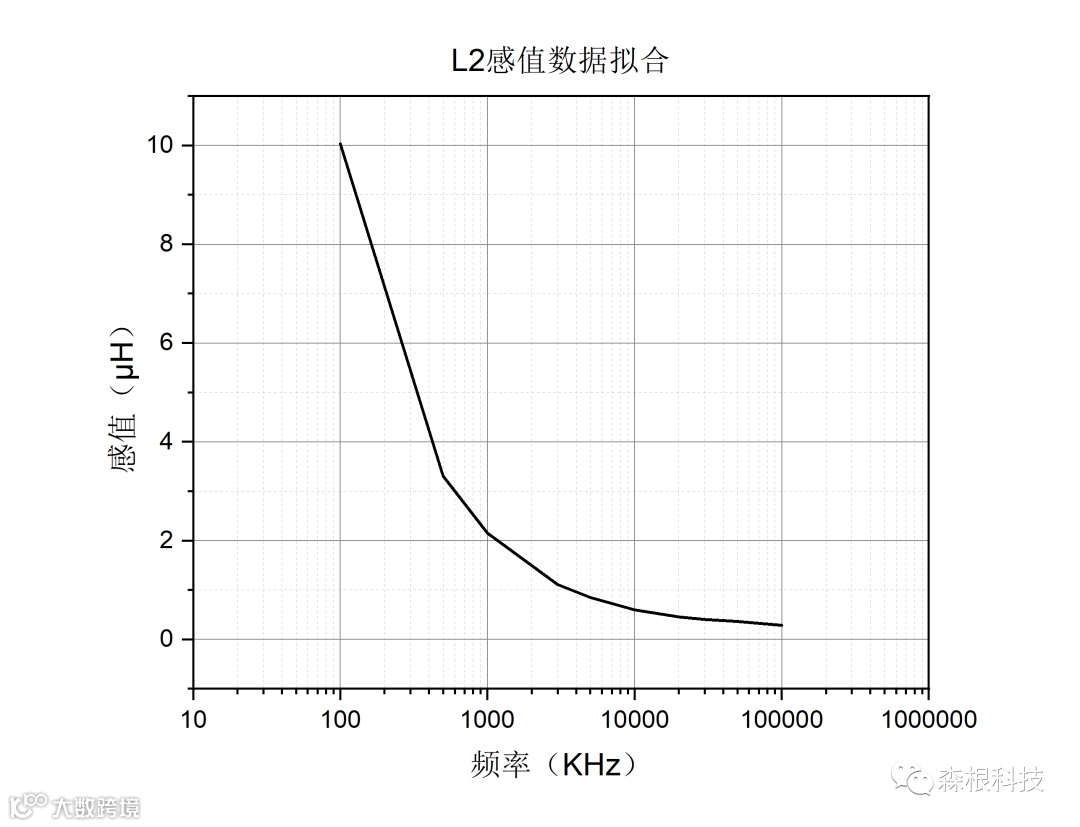

      电路拓扑中的电感磁芯,采用的是定制类磁芯,在选定软磁材料的条件下,森根科技结合磁芯材料基础数据和磁芯设计尺寸,对磁芯性能进行拟合,得出电感随频率变化的感值,以该电路拓扑得到L1,L2为例,频率曲线如Fig.2,Fig.3:

Fig.2


Fig.3





02

插损仿真

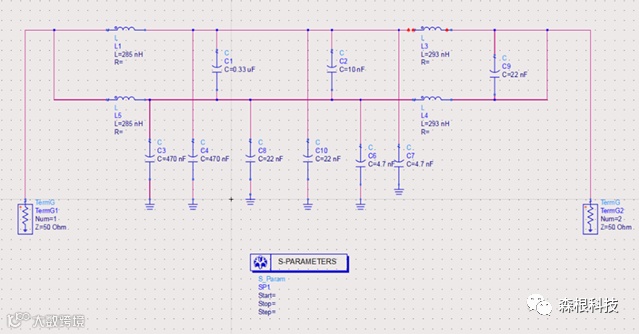

      按照设计电路拓扑建立电路模型如Fig.4,参考电感拟合数据,针对特征点的数据,代入到仿真电路中进行插损的拟合;


Fig.4



03

数据对比

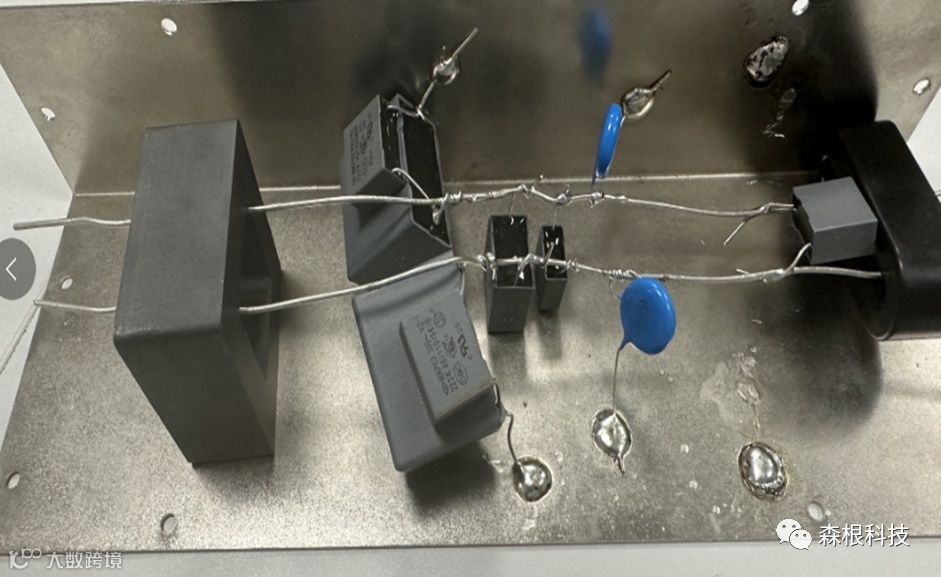

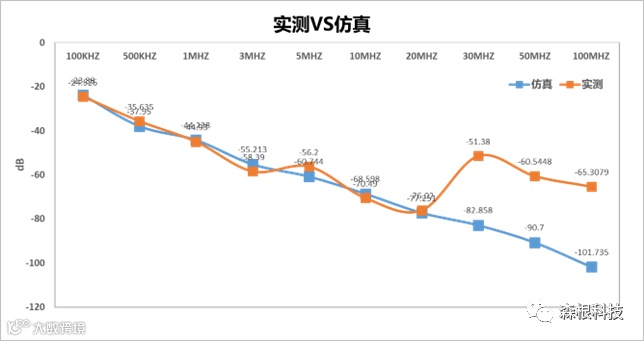

      按照设计电路拓扑搭建实际滤波电路如Fig.5,实测不同频率下的插损值,与仿真值进行对比分析,如Fig.6。

Fig.5

Fig.6




       总结,仿真结果和实际测试结果在20MHz以内具有较好的拟合度,具有较好参考性,但在频率20MHz以上,差异较大,不排除高频条件下,电容的寄生参数发生变化,需要进一步进行修正;
