市政设施是维系城市运行和发展的基础，传统市政设施普遍存在邻避效应、建设模式粗放等问题。近年来，广州市积极推动市政设施向邻利化、品质化、集约化、智慧化发展，探索超大城市市政设施系统提升协同发展的新路径。
电网的电力
来自各类发电厂
这些发电厂利用不同能源进行发电
共同组成稳定的电力供应系统
火力发电规模大、运行稳定，是保障电网平稳运行的重要部分；
水力、风力和光伏发电属于清洁可再生能源，依托自然条件发电，助力绿色低碳发展；
核能发电能量密度高，在有限的空间内输出大量电力，为未来能源结构提供更多可能。
每种发电方式
都是电力系统中不可或缺的一部分
共同支撑着现代社会的运转
让我们一同探寻
这股驱动世界发展的力量之源：
火力发电
利用煤、石油、天然气等燃料燃烧时产生的热能，将其转换成电能。
水力发电
利用河流、湖泊等位于高处具有势能的水流至低处，将势能转换成电能。
风力发电
利用风力带动风车叶片旋转，将风能转化为电能。
光伏发电
利用半导体界面的光生伏特效应，将光能直接转变为电能。
核能发电
利用核反应堆中核裂变所释放出的热能进行发电。
变电站是电力系统中实现电压变换、电能分配、控制与保护的关键枢纽，是连接发电厂到用户的过渡装置。
变电站遍布城市中心
就像电力输送网络中的
“中转站”和“调度中心”
确保电能能够安全、高效、可靠地
从发电厂传输到千家万户和工厂企业
变电站也是
电力系统中转换电压
分配电能的核心节点
供电系统流程可分为电能输入、变换处理、输出分配三个主要环节。远距离输电时，电压越高，电流就越小，从而减少电能在运输过程中的损耗。
因此，发电厂：
🔋首先→通过升压变电站将电压升高至500千伏以上进行远距离输电。
🔋抵达城市后→再经过各级变电站逐级降压至220伏的日常用电电压，最终送入千家万户和工厂。

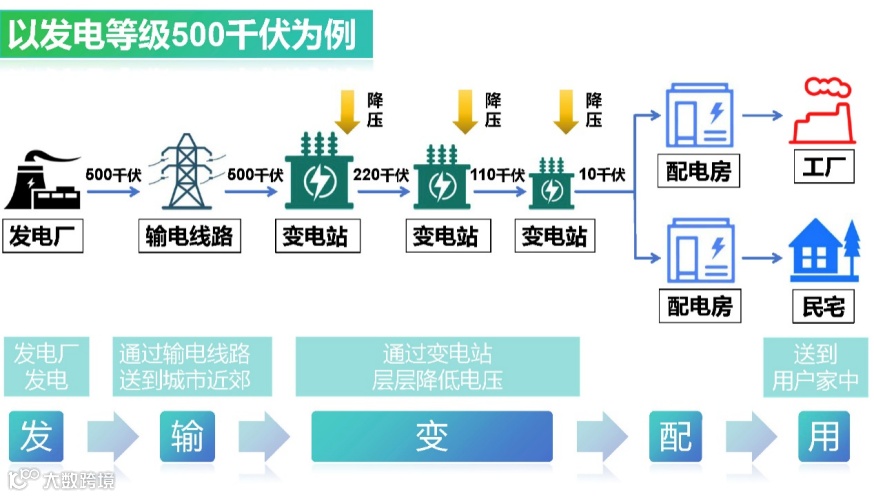

变电站输、变、配电压流程图
图片来源：自绘
很多人担心变电站
会产生辐射危害
实际上
变电站运行时产生的是工频电磁场
属于极低频电磁场
与手机、微波炉等设备的高频辐射
完全不同！
变电站周围环境中的
电磁场强度
通常与家用电器（如电视机、冰箱）
所产生的电磁场强度相当或更低

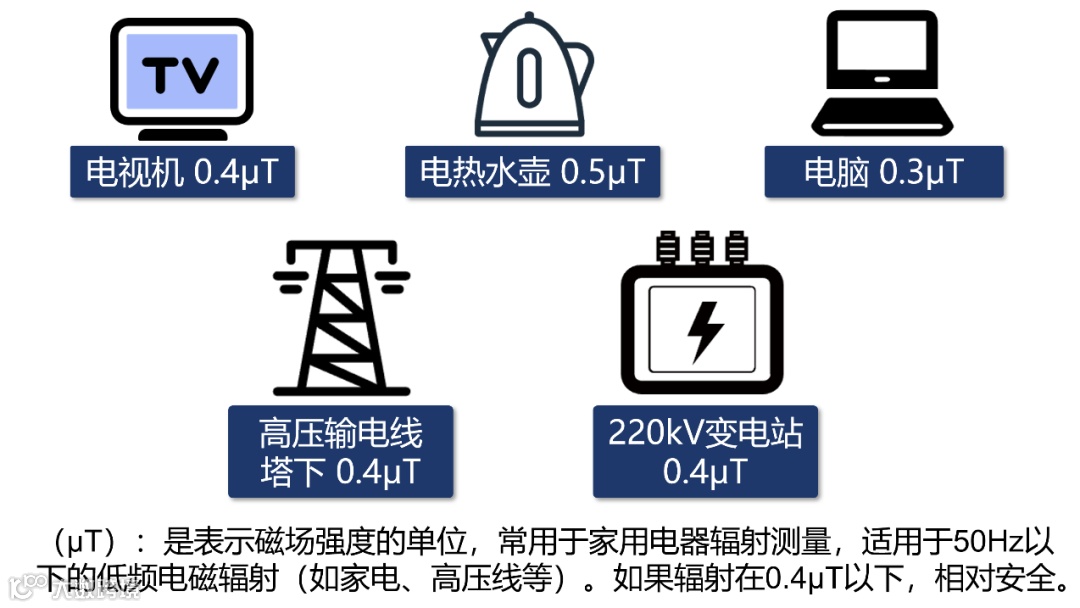

家用电器的磁场强度（辐射强度）
图片来源：自绘
同时，我国对变电站的电磁场强度有严格的国家标准，实际运行中，变电站周边的电磁场强度远低于国家标准限值，且随着距离增加会迅速衰减，对人体健康、居住以及生活基本没有影响。
天河变电站
1988年，天河变电站落户体育东路，是广州第一座设置在城区负荷中心的220千伏变电站。自投入使用以来，已安全运行了37年，至今仍是天河区电力供应的重要动脉。

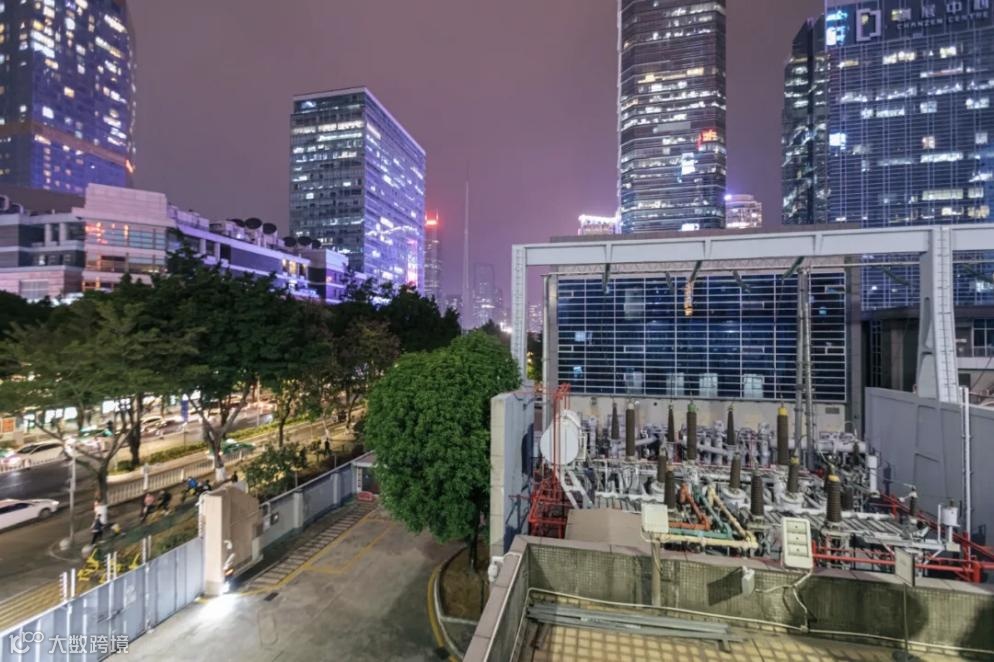

广州市第一座设置在
城区负荷中心的220千伏变电站天河站
图片来源：广州供电局
增城站

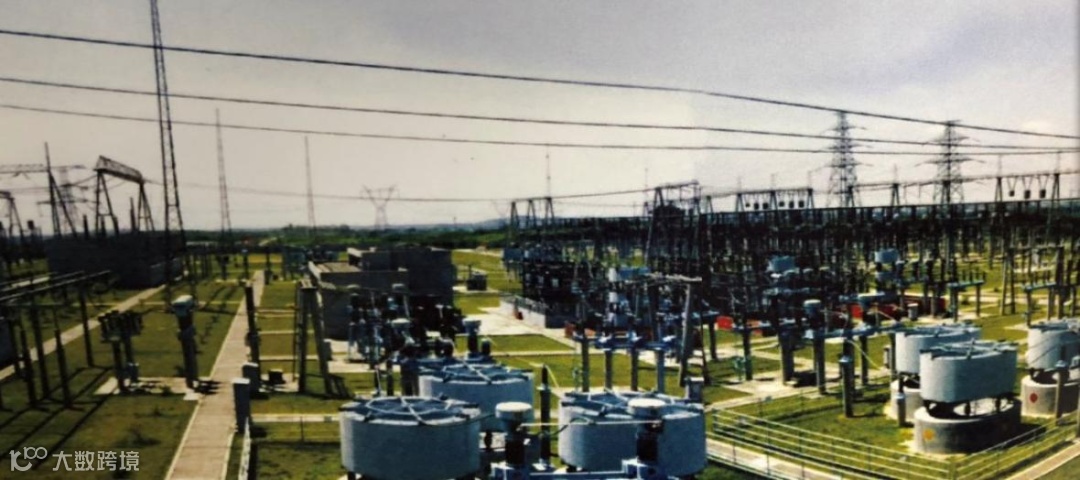

1992年，广州市第一座500千伏变电站——增城站建成投产，成为当时广州地区最为重要的供电枢纽。
广州市第一座500千伏变电站——增城站
图片来源：广州供电局
广州电力“月光宝盒”——
110千伏猎桥变电站
位于广州市天河区珠江新城重点景观区
是全国首个集变电站功能
电力科普功能、城市客厅功能为一体的
城市变电站综合体

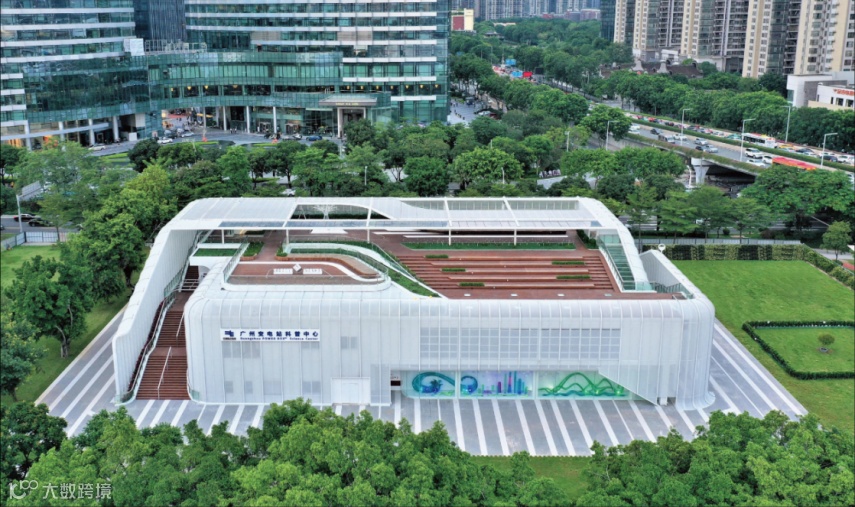

猎桥变电站全景图
图片来源：广州供电局
猎桥变电站作为首个社区设计师变电站项目，采用“月光宝盒”的设计理念，充分体现了超大城市市政设施品质提升与集约复合利用的先进理念。
该站不仅承担着珠江新城四分之一的供电任务，还通过高水平的城市设计和建筑设计，将其有机地融入核心滨江景观带，显著缓解了市政设施落地难和邻避效应问题。

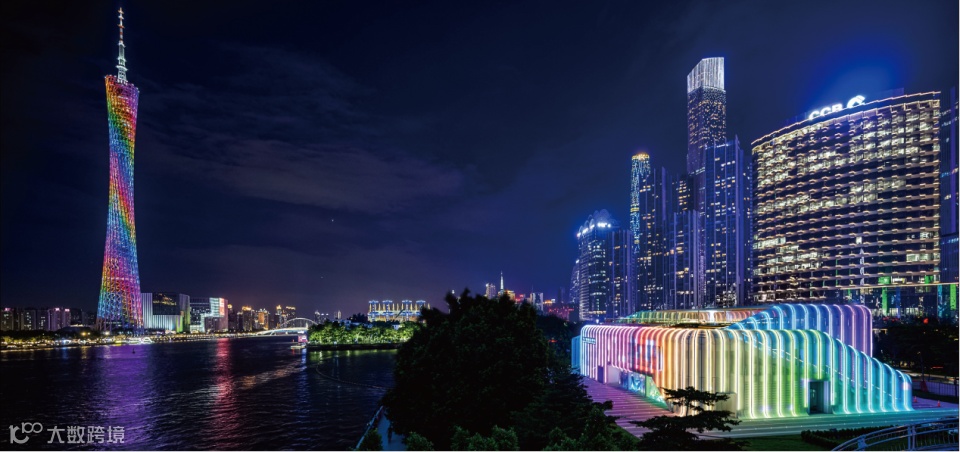

“月光宝盒”夜景图
图片来源：广州供电局
建筑外观以温润如玉的体量和线性立面元素，巧妙隐喻电能传输的概念，并与珠江新城的整体风貌和建筑风格相协调。
该项目积极响应市政设施与公共空间兼容建设的号召，利用北高南低的地形特点，将屋顶拓展为集科普教育、休闲观景于一体的开放式天台空间。
↓↓↓
👀南向可俯瞰珠江、广州塔、猎德大桥及海心沙全景；
🏢北侧则依托珠江新城现代化天际线，形成壮阔的城市背景。
通过镂空屋架的框景手法，引入优美城景，使变电站转变为一处开放共享的“城市会客厅”。
为更好地融入珠江沿岸景观，设计团队在顶层增设了观景平台和科普花园，融入多层次园林景观，实现了“还绿于民”的目标，同时提升了猎桥变电站的艺术性和功能性。

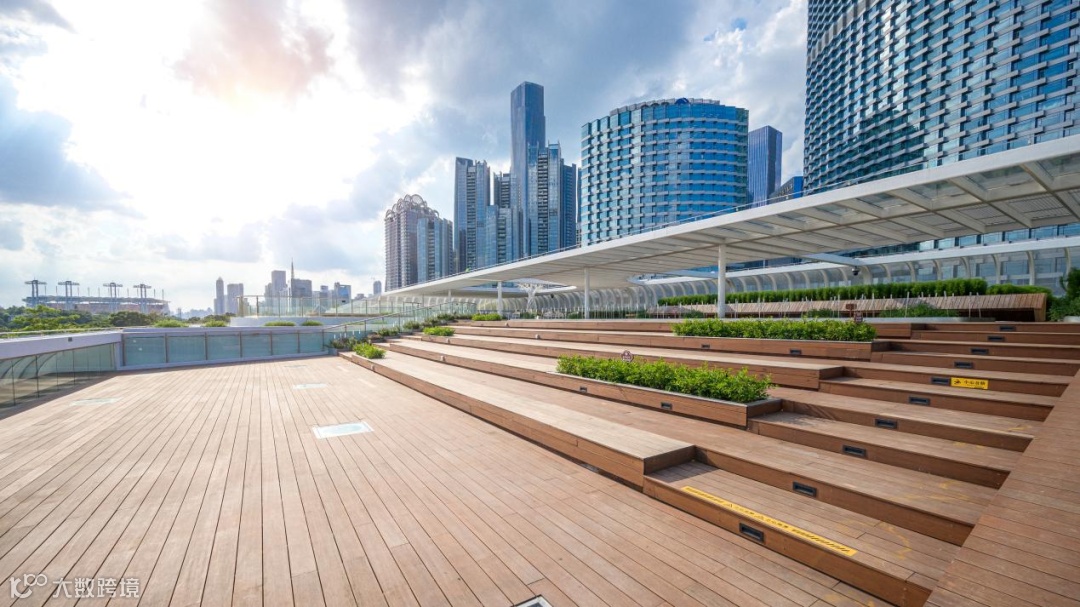

猎桥变电站顶层的科普花园
图片来源：广州供电局
猎桥变电站创新采用了“变电站+科普中心”的复合建设模式，将展览功能融入城市电力设施，构建起电网与公众之间的互动桥梁。

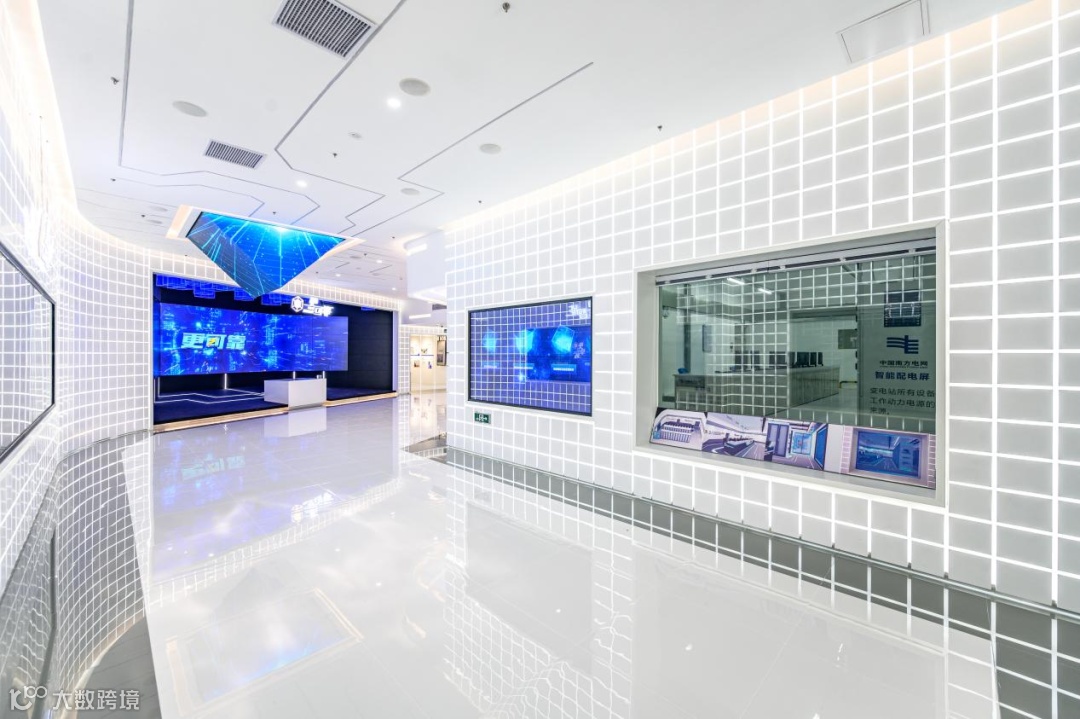

猎桥变电站内的科普中心
图片来源：广州供电局
👉通过设置展厅观察窗，市民可以直观了解主变压器结构及主控室运行状态；
👉借助数字新媒体互动与沉浸式体验等形式，生动普及电力知识；
👉实时监测并公开变电站电磁辐射与噪音数据，有效化解公众对变电站环境的疑虑。
👉通过集约化建设策略，猎桥变电站将电力设施与市民休闲空间相结合。变电站的地面层设计为开放小广场，引入各种社会活动，保持滨江景观带的活力，实现城市景观环境、人文活动等多方面的可持续发展。
科普天台上举办人文活动
图片来源：广州供电局
在传统功能基础上，猎桥变电站显著增强了“科普性”与“公共性”，提升了市政设施的内涵品质，成功转变了公众对电网设施的刻板印象，为化解变电站“邻避效应”提供了宝贵范例。

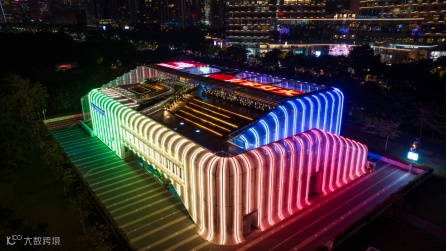

“月光宝盒”航拍图
图片来源：自摄
猎桥变电站集成十项绿色低碳技术，包括预制装配、屋顶光伏发电、光导无电照明、智能化全站态势感知、充电桩智慧路灯、海绵城市系统、细水喷雾灭火、一体化污水处理、“超静音”运行以及绿化碳汇技术。
这些创新实践实现：
👉年均减碳约140.3吨
👉建筑节能率提升26.1%
👉碳排放总量较常规下降50%
👉综合节能指标达到国内领先水平，为构建绿色低碳主题的科普教育平台奠定坚实基础

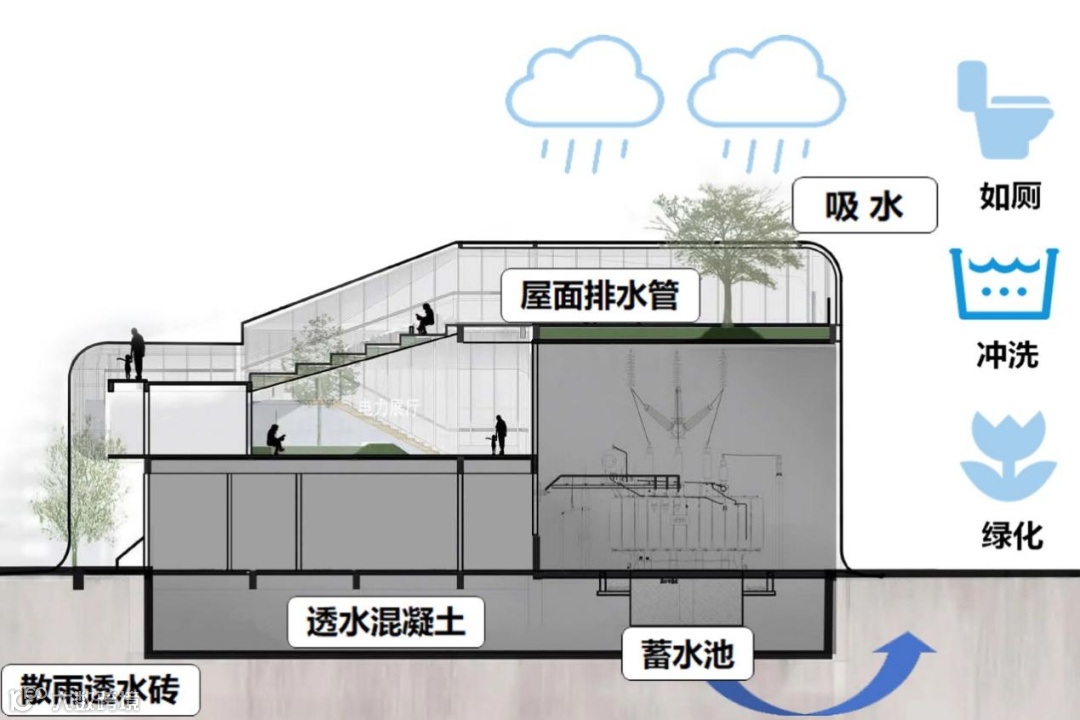

👉猎桥变电站通过屋面、透水混凝土环形道路、站内散雨透水砖等方式收集雨水循环利用，有效节约资源，年节约用水量预计可达180立方米
通过“超静音”运行、光伏发电、海绵城市及雨水回用等系统应用，猎桥变电站不仅践行低碳理念，更重新定义了智能变电站的新高度，成为行业新标杆。
“海绵城市”变电站
图片来源：自绘
猎桥变电站的成功实践，远远超出了一座普通电力设施的建设范畴。它以其前瞻性的“复合建设”模式，巧妙地缝合了城市功能、公众认知与生态环境之间的缝隙，将传统印象中冰冷、隔离的市政基础设施，转变为温暖、开放、共享的科普高地。
这不仅是技术上的创新
更是理念上的升华
猎桥变电站证明
城市的现代化绝非功能的简单堆砌
而是以“绣花功夫”般的精细设计
实现公共性、科普性
与功能性的完美融合
它成功化解了“邻避效应”
为城市核心区市政设施的建设
树立了崭新的标杆
昭示着一种开放包容、绿色低碳
全民共享的未来城市发展新路径
