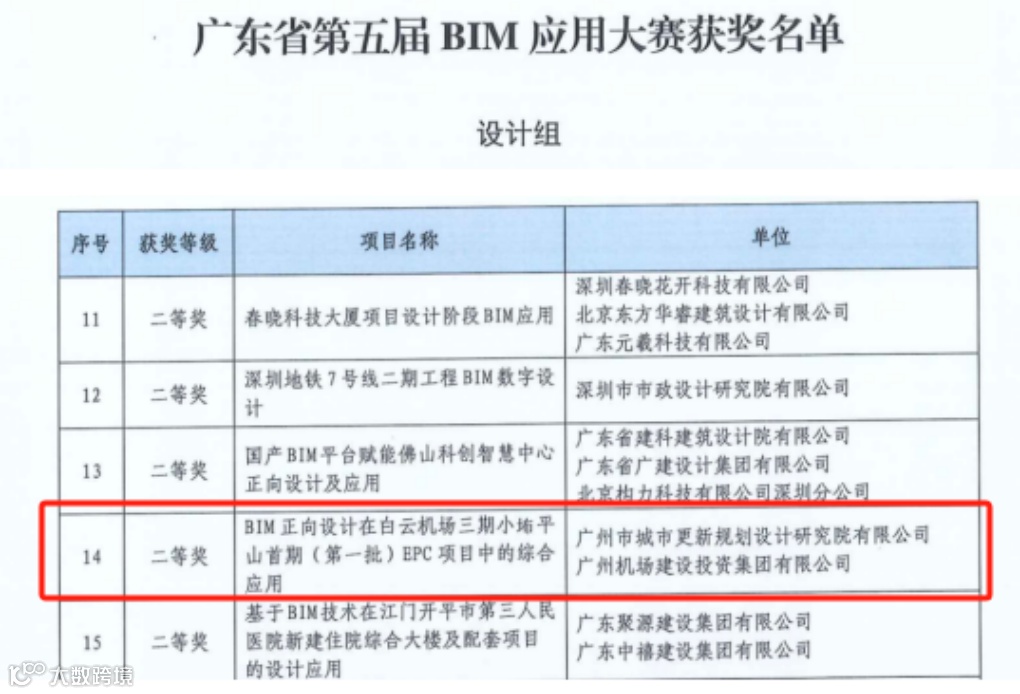

12月21日，由广东省住房和城乡建设厅指导的“2023广东省第五届BIM应用大赛”正式公布获奖项目并举行颁奖仪式。我院联合广州机场建设投资集团有限公司开展的《BIM正向设计在白云机场三期小㘵平山首期（第一批）EPC项目中的综合应用》项目荣获大赛（设计组）二等奖。
项目总建筑面积565955.6㎡，其中地上建筑面积415870.4㎡，地下建筑面积150085.2㎡，拟建46栋住宅楼，建成后可安置1043户居民，同步配建幼儿园、小学等教育设施。
我院针对项目制定了“一流程五标准”BIM技术体系，其中“一流程”即各阶段BIM正向设计流程，包括从方案到施工图阶段；“五标准”包括全专业制图标准、专业间提资标准、BIM模型检查标准、BIM设计校审标准、设计文件存档标准，全过程严格按照BIM技术体系标准执行，保证项目BIM正向设计工作顺利开展。

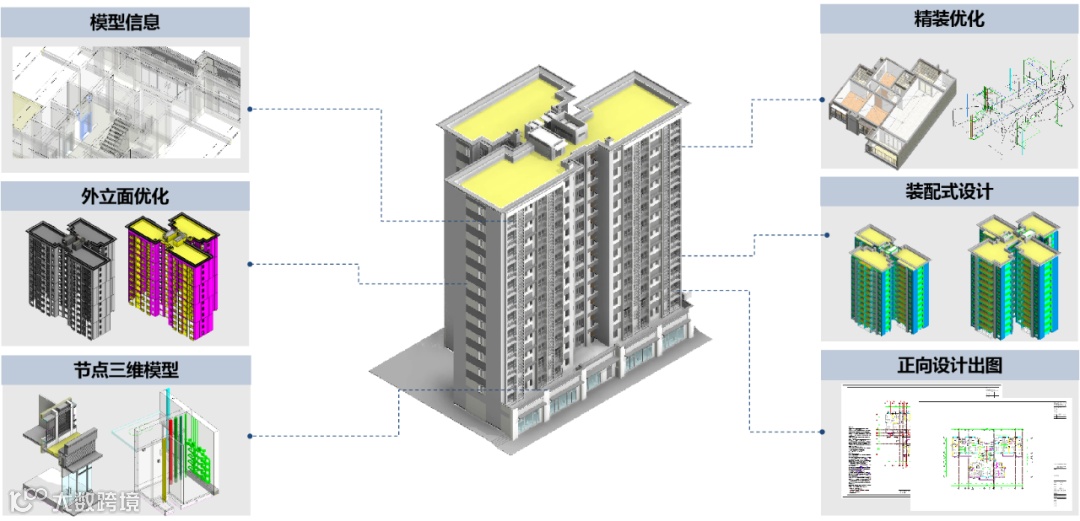

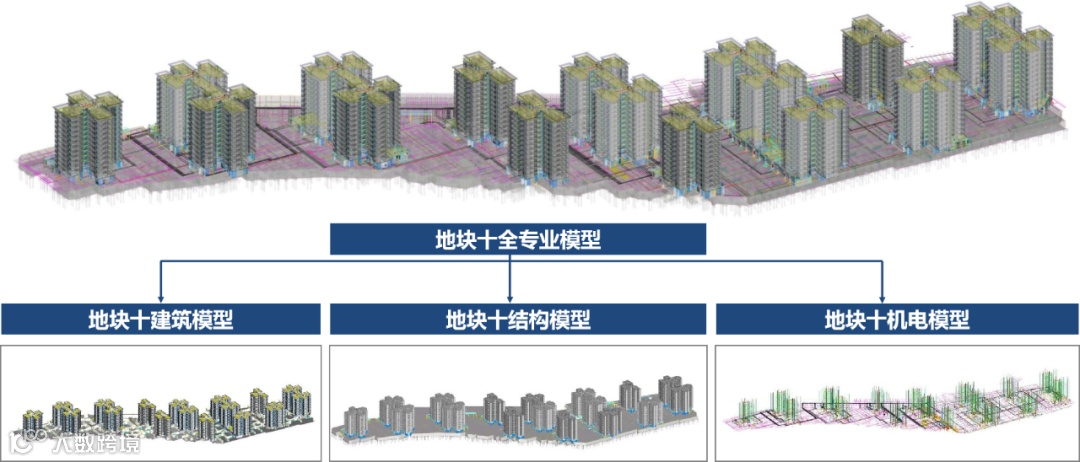

BIM正向设计成果总览图
项目中轴线整体漫游展示
项目BIM技术体系应用
•BIM正向设计

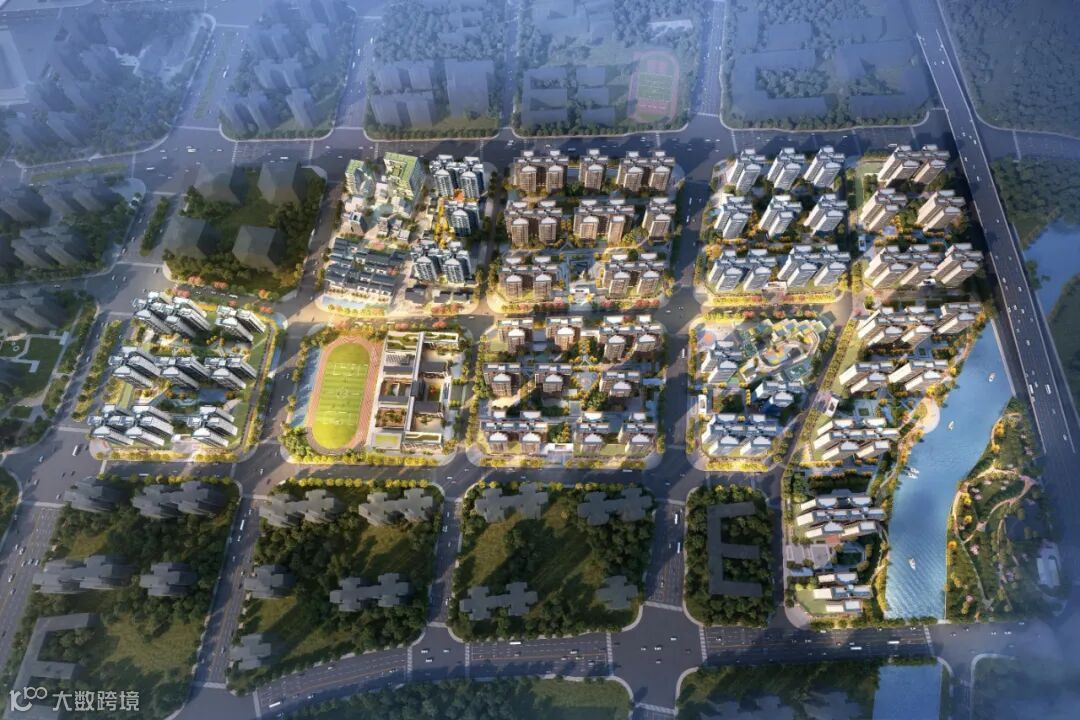

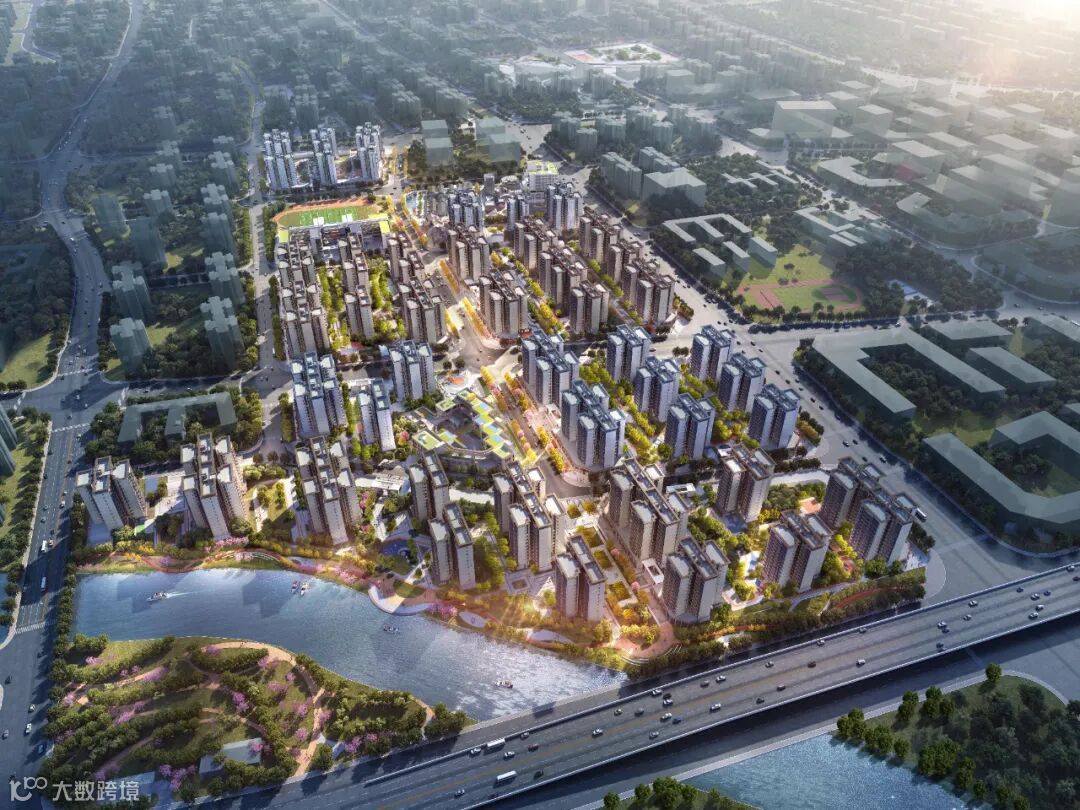

项目俯瞰效果图
1.优化设计。项目应用BIM技术完成各专业的正向设计，发挥BIM技术的可视化及可出图性等特点，在设计过程中直接解决各专业的碰撞错漏问题，优化复杂节点的设计，从而减少项目变更和施工返工，提高设计品质。
2.协调管理。在设计过程中，借助三维设计协同管理实现项目策划管理、专业协同建模和提资、校对审核和模型出图，过程中及时发现并协调解决问题，提高设计效率。
3.降低成本。利用BIM正向设计的优势，做好项目地下室层高优化和柱网优化，同时对风管及机房等进行相关优化，降低建造成本。
住宅成果展示

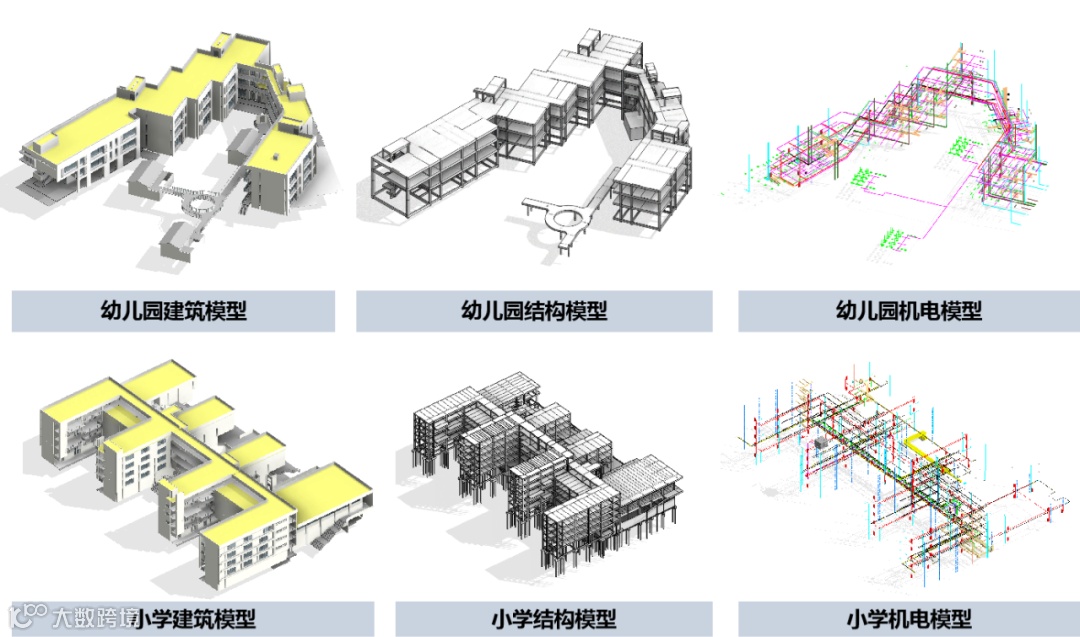

公建成果展示

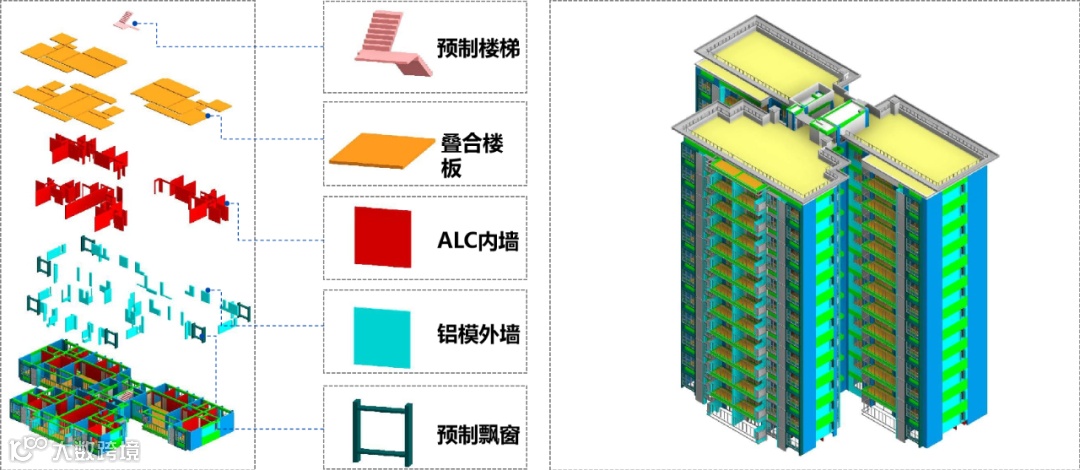

装配式设计模型展示
地块十施工模拟动画展示
•BIM创新应用

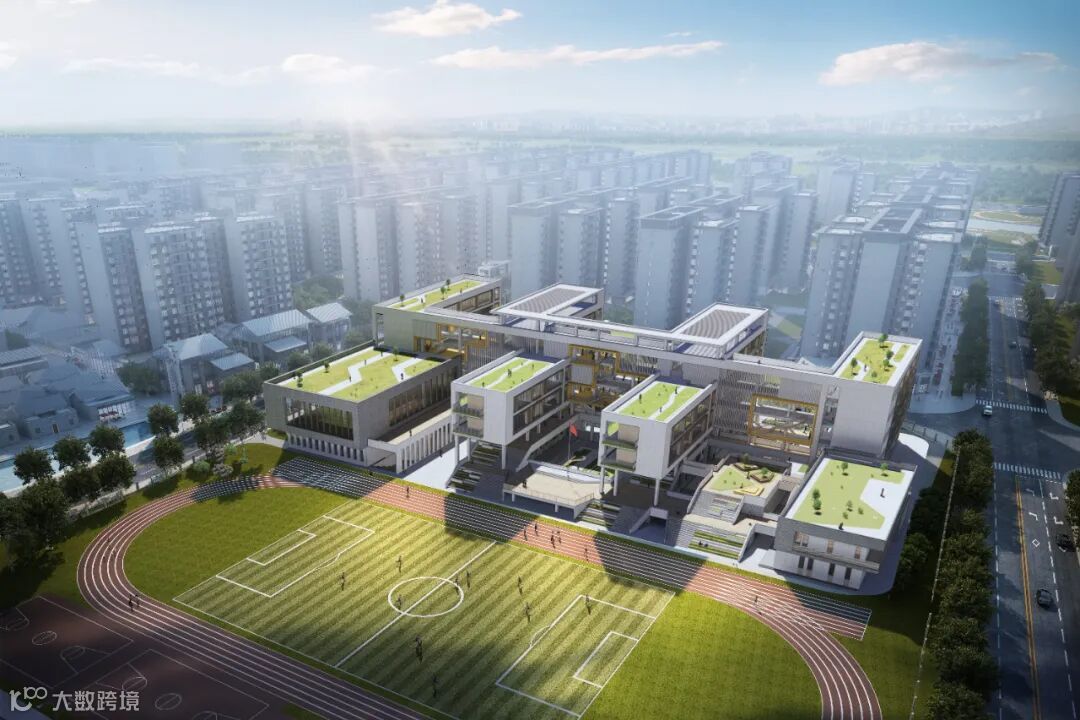

项目公建配套俯瞰效果图
1.三维模块化设计：项目设计完成后，将项目模型拆分为标准模块模型进行入库管理，沉淀模块资源库。
2.设计算量一体化：应用广联达数维平台，对已有的设计模型进行构件工程量及清单工程量统计，对设计的不同阶段不同方案的造价核算起到有力支撑。
3.结构一模多用：采用盈建科搭建结构计算模型后，应用BIMspace关联计算模型，一键自动生成模型，并确保BIM模型与设计模型及图纸的一致性，较传统建模时间节省80%。
4.数字化建设管理平台：对项目工程建设实行全生命周期数字化管理，为后续运营提供实体和数字化双移交。
5.广州市图模一致测试：应用广州市施工图数字化审查系统，完成施工图三维审查，提高设计图纸及模型质量。
6.BIM+VR（720云）：精装模型精度严格按照交付标准进行模型搭建，通过上传至720云，可使村民提前查看房屋交付效果，进一步推进拆迁安置工作。

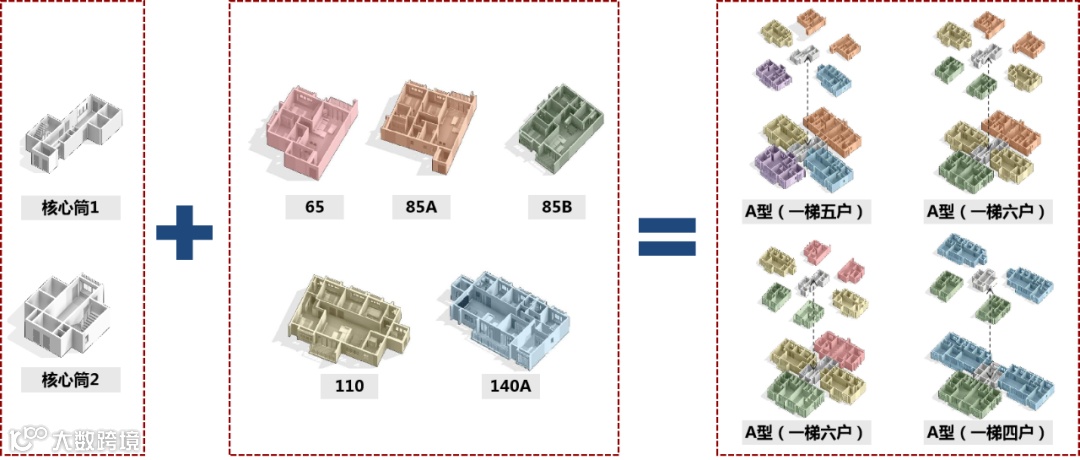

三维模块化设计模型展示
安置房精装漫游展示
项目团队：
蔡惠娇、刘凡杰、莫冰冰、刘天助、李日灿、卜燕、陆茜、朱文玮
建设单位：
广州机场建设投资集团有限公司
