抗直流磁芯(CG-TSA)
产品介绍：
抗直流互感器磁芯是基于非晶纳米晶材料，采用特殊工艺处理的一种新型磁芯。该磁芯具备高线性度，高抗饱特性，宽磁导率范围和高频率响应的特点，非常适用于大电流差模滤波，含大直流偏置感应的应用场景；
产品特点：
1.磁导率线性公差小：±15%
2.磁导率调制范围广：200~2000
3.材料响应频率高：~1MHz
材料参数：
1.饱和磁通密度Bs：1.2T
2.矫顽力Hc：≤2A/m
3.居里温度：570℃
4.工作温度： 130℃（喷涂）
180℃（塑胶外壳）
应用：
1.抗直流互感器；
2.DCDC逆变器，差模滤波电感；
3.直流电路拉弧检测；

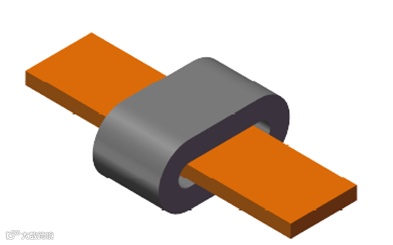

Fig.1 典型DMC应用

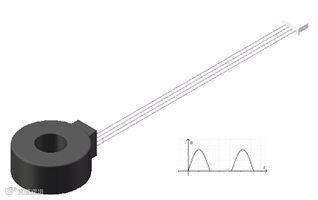

Fig2.典型互感器应用
μ=1000典型磁导率特性曲线

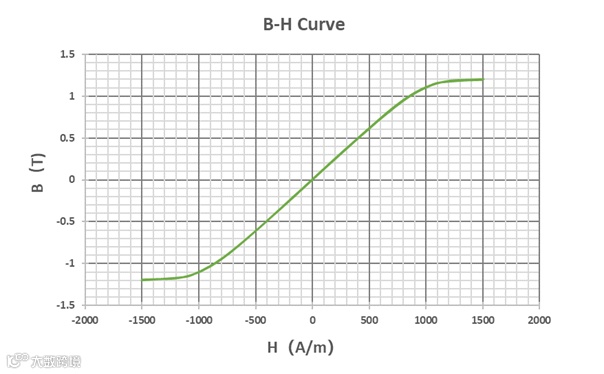

Fig.3 B-H静态磁滞回线

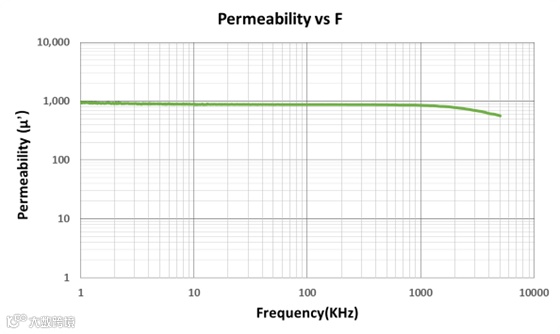

Fig.4 磁导率频率特性曲线

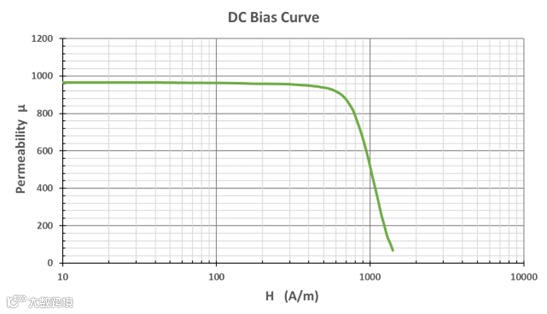

Fig.5 DC偏流特性曲线
