2014年南京青奥会亮点颇多，有人记住了长腿欧巴，有人记住了筑梦塔。而那惟妙惟肖的山川湖泊，星辰点点的夜空矩阵，落英缤纷的茂密树丛等一系列投影效果也被人津津乐道，这些都是巴可投影机的杰作，它们被安放在场地不同位置，共同营造了一个个震撼的投影画面，赞叹同时也有些许疑问：巴可是如何做到这些的？
疑问一：开幕式现场投影的面积怎么那么大？

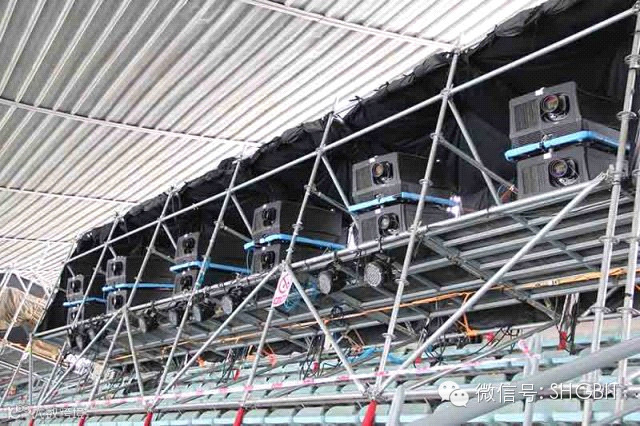

本次青奥会动用了112台巴可HDF系列投影机，要知道这在全世界都是第一次：第一次在体育赛事的开幕式演出中，使用这么多投影机。本次青奥会投影面积超过10,140㎡，投影距离超过120米，画面投影俯角达到30度。这些数字听上去就很厉害吧。
疑问二：这画面太美我不敢看~巴可是怎么做到的

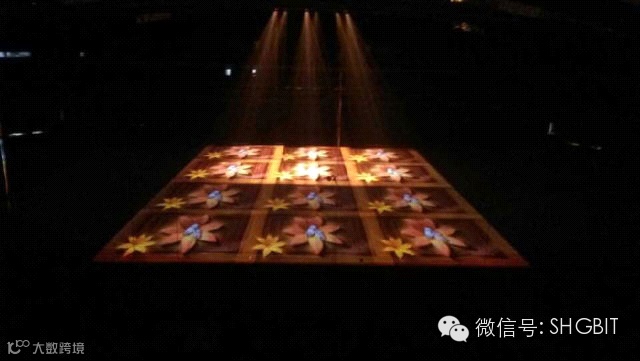

超炫的投影效果，背后是超虐心的技术难题：本次采用2×7画面融合设计，每个画面都由8台投影机拼接完成。意味着在两个拼接区域的融合带，会有16台投影机叠加显示同一个画面，而在四个拼接区域的融合带，则需要高达32台投影机叠加显示同一个画面，这个区域，正是整个体育场的中心区域，是重中之重，只有这个区域的叠加能完全重合，获得完美清晰度，才能保证整个画面的质量。
疑问三：图像叠加，会增加投影多少困难？
每个区域由8台投影机叠加显示同一个画面，仅这一个数据就是世界绝无仅有，之前也从来没有人想过。用两台三台投影叠加显示同一个画面屡见不鲜，但四层叠加则极其罕见，因为多台投影机叠加显示同一画面时，每台投影机的机位各不相同，投射画面的梯形形变也各不相同，需要用到几何校正措施，将多台投影机的画面精准地重叠在一起，画面才会清晰锐利不模糊。而由于图像处理技术、镜头还原成像技术等限制，很少有投影机能够达到理想的效果重现。
疑问四：巴可何以担此重任
雅典娜图像处理系统、巴可AXON服务器传输以及成熟的技术团队，有了这三样，巴可自信满满。
雅典娜图像系统最主要的特性是保证图像在拉伸、压缩和变形中保持最小的失真。巴可投影机在不断发展，雅典娜各位前身也在前仆后继着，现在，她已进化成功能更加强大并简单易用的成熟技术，处理能力超快。雅典娜图像处理系统是投影机内置系统，无需另外装设就可以实现对图像点对点的精准校正，节约了空间，更为组委会节约了成本。
112台投影机的投射信号传输由56台巴可AXON服务器完成，通过光纤传输，让AXON与所有HDF投影机投射的信号同步一致没有任何延迟。AXON服务器之前就经历过2008年北京奥运会、2010年广州亚运会的考验，是巴可场地投影与舞台投影整套解决方案中的一员悍将。

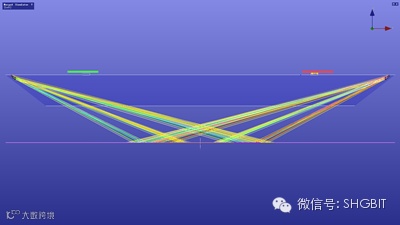

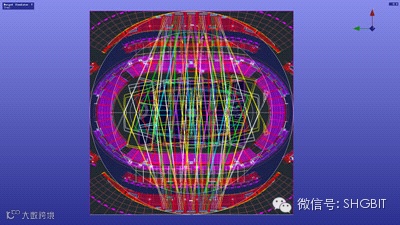

当然，设计团队也功不可没。经过巴可中国资深产品经理孟昭胜、与巴可比利时总部的资深投影机产品经理Alexis Skatchkoff，以及巴可瑞典的演出与会展事业部的投影机专家Martin Wood的多次讨论与考证，将所有现场环境因素输入到巴可独有的SIMCAD设计软件中建模验算，最后设计团队确定了2×7画面拼接融合，8层叠加的方案。

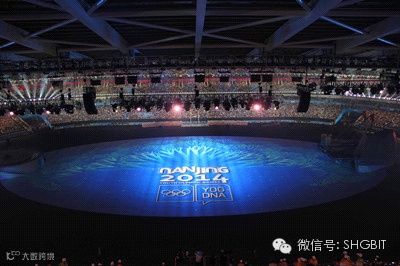

2014年8月28日晚，随着在南京奥体中心体育场的闭幕式表演晚会的结束，第二届南京青年奥林匹克运动会也正式落下帷幕，这场历时12天的年轻人的体育盛会在国际奥委会主席托马斯·巴赫宣布闭幕后圆满结束。
巴赫在闭幕式上致辞，盛赞中国主办方的高效世界闻名，盛赞南京青奥会是一个巨大的成功。但是每一场盛会的背后都有无数人默默无闻的巨大付出，正如开幕式和闭幕式上大型歌舞表演所使用的大面积高科技视频投影技术，1帧全三维场景画面的渲染时间甚至超过2个小时，制作任务其实极为艰巨。正是由于灯光与视频总设计沙晓岚率领的锋上世纪团队工作人员长时间的辛苦，观众才有幸观赏到精美绝伦、如梦如幻、气势磅礴、震撼人心的文艺表演。

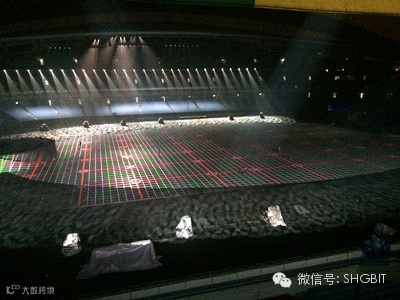

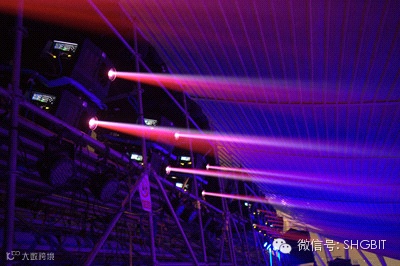

技术的创新营造了以往人海战术和大型道具所不能达到的绚丽视觉效果，但青奥会项目方案因地面投影反射等客观因素和条件限制，实施难度极大，投影的聚焦平面与银幕呈一个30°夹角，投影面积多大10140㎡，投影距离超过120m，投影视频设计团队与巴可团队需要解决一系列问题，包括大幅度几何校正、拼接融合、多图层叠加、多点校正等，以及考虑到效果和安全的投影机的位置安装、在南京空气湿度非常大的八月暴露室外超过两个月时间的投影机的性能监控管理，每一个环节都马虎不得。

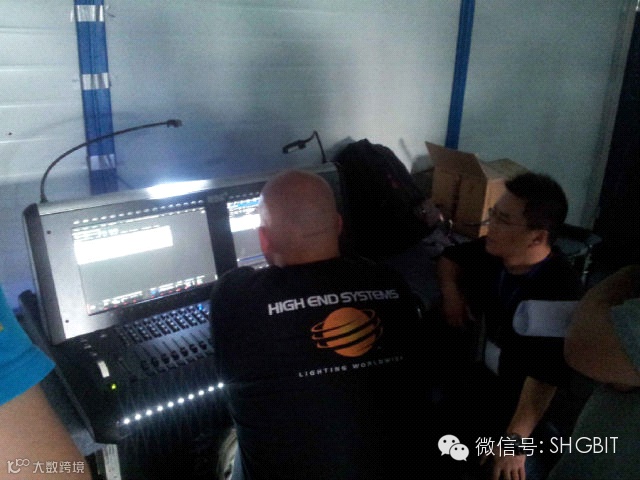

在信号延迟方面，整个信号源素材被切割成7大块，每个信号素材由一台巴可AXON服务器提供给两台投影机，56台High End奥松（AXON）媒体服务器通过光纤将信号传输给112台投影机。播放视频信号时要保证所有投影机投射的信号同步一致没有延迟，56台High End奥松（AXON）媒体服务器与巴可HDF投影机的配合，完美地解决了这个技术难题。

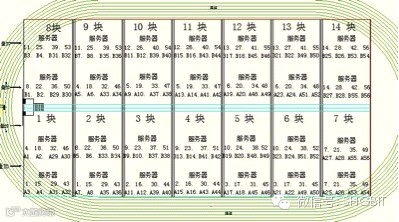

7X2投影拼接区域示意图
整个灯光与视频团队共有160余人，分为灯光、投影视频和三维动画三个大组，每个大组又分出多个小组，逐一分工，统一协调。尽管团队面临巨大的成像体量等问题带来的重重困难，但在和国际高流明投影机供应商巴可公司专家的通力合作下，经过前期的创意、模拟阶段和后期的制作与修改调整，还是在短短几个月的时间就完成了这次大规模的光影呈现。开幕式和闭幕式上的视觉盛宴也许对于观众并不是每个人都能刻骨铭心，但相信在舞台背后为此付出汗水的工作人员都将铭刻在心。
文章来自于barco。
