一、规划背景
某地开发区占地面积约为13.7平方公里，规划范围内拟建设生态科技园，作为未来开发区对海外产业承接相对集中的一个园区。
由于相关部门对该片区的规划提出了更加环保、生态的需求，且对景观要求较高，目的是尽量不在道路与地块之间或地块与地块之间衔接处出现挡土墙，故在控规的基础上对地块进行场地竖向规划。
二、现状地形分析
规划区整体地形以高速为界分为南北两个片区。
北片区东西两侧高、中间低，为“两山夹一谷”的地形。西侧中间大谷地高程在32-125米之间，其中临近九目山的山坡，坡度较大，最大达15%以上；东侧中间为低丘丘顶，南北两边为缓坡，坡面起伏较少。
南片区北侧为带状缓岭，形态呈现鱼骨状，高程在25-107米之间，其中中部为自北向南延伸的山脊，东西两边为山坡，坡面起伏大，冲沟众多，部分冲沟宽且深；南侧西临近磁山的区域地势高，东侧则地势较低，高程在30-70米。
|
|

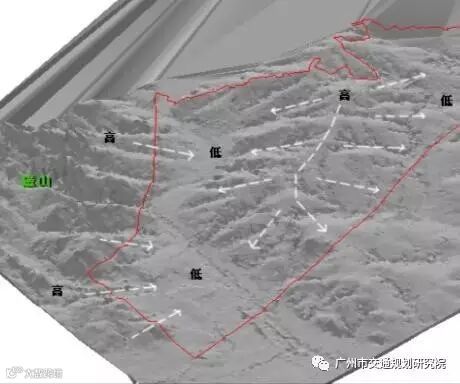

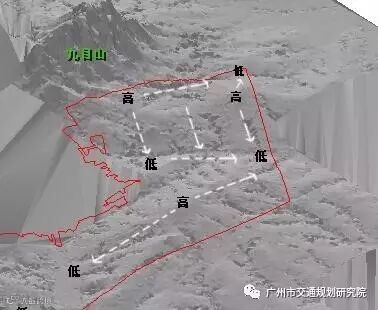

| 图2-1 北片区现状地形示意 | 图2-2南片区现状地形示意 |
规划区0%-3%平缓用地主要位于山丘间的谷地、以及河流两侧，占规划区总面积的20.25%；3%-8%缓坡用地主要位于山丘和缓岭的顶部以及缓坡面，占规划区总面积的51.90%；9%-15%中坡用地主要位于沟谷，占规划区总面积的22.10%；15%以上的陡坡用地主要位于沟谷，占规划区总面积5.75%。
三、地块改造规划方案
首先结合现状地形及排水的整体走向确定场地竖向规划设计的总体坡向。然后根据现状地形及周边道路纵坡确定地块的地面设计形式，场地竖向设计的原则是在满足实用性与生态性的前提下，尽可能的节省土方平整的工程造价。
根据周边道路纵坡的大小和场地高差将场地竖向设计为台地式与平坡式：地块周边道路纵坡在4%以上或现状地形高差在30米以上时，按台地式设计，反之，按平坡式设计。对于平坡式地块的竖向设计，地块坡度分为两级来控制：对于地块内地形高差在10~30米区间内，按不大于1.5%坡度控制；对于地块内地形高差在10米之内时，按不大于0.5%坡度控制。
（1）台地式举例—地块周边道路纵坡大于4%
该地块周边道路最大纵坡达6%，超过4%，纵坡很大，且地块内地形高差在20~30米之间，为了减少地块内土方开挖量，减少绿化放坡的占地面积，尽可能增加建设用地的面积，该地块地面形式显然适合按台地式设计。
该地块分为两个台地设计，在保证地块设计坡度不大于1.5%的情况下确定两个台地的角点控制标高，两个台地之间的高差为13.5米，采用坡比为1：1.5的绿化放坡衔接，对于地块与道路之间的高差同样采用坡比为1：1.5的绿化放坡衔接，其中放坡不占用道路两侧的管线绿化带（图中蓝色为绿化放坡，绿色为管线绿化带）。
|
|
图3-1 地形及道路纵坡分析图一 |

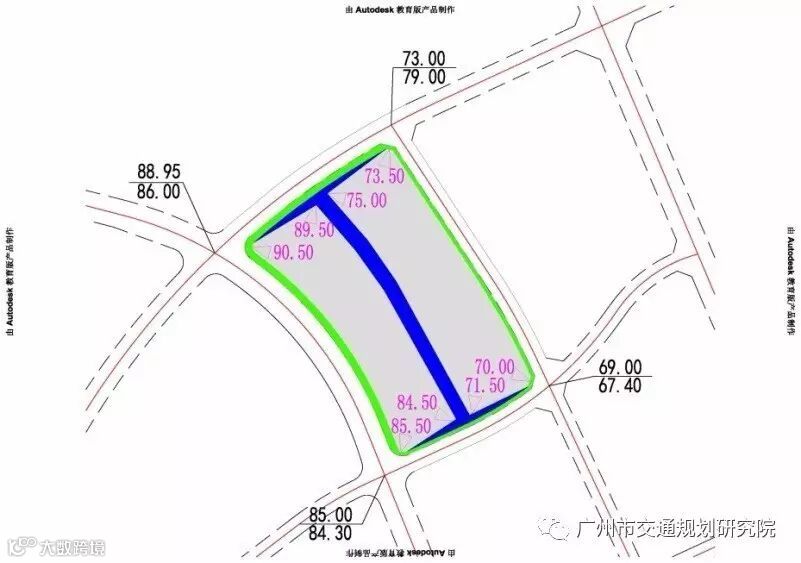

图3-2 地块竖向设计图一 |
（2）平坡式举例—地块设计坡度在1.5%以内
该地块周边道路最大纵坡达2.8%，纵坡不大于4%，地面形式按平坡式设计。现状地形高差基本在20米范围内，地形较平坦，地块坡度适合按1.5%控制，可减少土方量。
|
|
图3-3 地形及道路纵坡分析图二 |

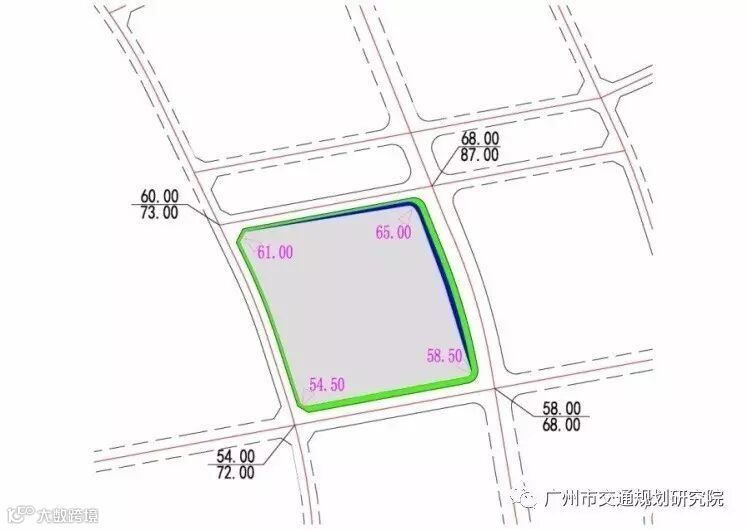

图3-4 地块竖向设计图二 |
该地块在保证地块设计坡度不大于1.5%的情况下确定角点控制标高，对于地块与道路之间的高差同样采用坡比为1：1.5的绿化放坡衔接，其中放坡不占用道路两侧的管线绿化带（图中蓝色为绿化放坡，绿色为管线绿化带）。
四、实施保障措施
地块之间的衔接存在以下两种情况，可灵活控制：
（1）若用地企业对地块的规划设计坡度不调整，地块直接按照本规划确定的标高去平整场地，保证地块之间的衔接顺利。
（2）若用地企业对地块的规划设计坡度要求更严格，采用平地式（坡度为0%）时，需在用地内设置边坡以消化与相邻地块的高差，可避免相邻两地块衔接时出现挡土墙现象。
具体可分为六种情况：
1）若地块只有一个企业入驻时，且设计坡度满足企业的要求，企业对规划设计坡度不需要调整。则在企业做修建性详规报批时，相关部门应按本规划确定的地块边线和角点控制标高等出让条件进行严控。
2）若地块只有一个企业入驻时，而设计坡度不满足企业的要求，企业对用地要求采用平地式（坡度为0）时。则在企业做修建性详规报批时，相关部门应根据地块与周边标高衔接情况，合理确定地块角点控制标高，并预留出管线绿化带和绿化放坡的范围后，来确定建设用地边线，再以此建设用地边线和角点控制标高等出让条件进行严控。
3）若地块有不同企业入驻时，且设计坡度满足企业的要求，企业对规划设计坡度不需要调整。则在企业做修建性详规报批时，相关部门按本规划确定的地块边线和角点控制标高等出让条件进行严控。
4）若地块有不同企业入驻时，而设计坡度不满足企业B的要求，企业B对用地要求采用平地式（坡度为0）时。则在企业B做修建性详规报批时，相关部门应根据地块与周边标高衔接情况，合理确定地块角点控制标高，并预留出管线绿化带和绿化放坡的范围后，来确定建设用地边线，再以此建设用地边线和角点控制标高等出让条件进行严控。企业A按本规划确定的地块边线和角点控制标高等出让条件进行严控。
5）若地块有不同企业入驻时，而设计坡度不满足企业A的要求，企业A对用地要求采用平地式（坡度为0）时。则在企业A做修建性详规报批时，相关部门应根据地块与周边标高衔接情况，合理确定地块角点控制标高，并预留出管线绿化带和绿化放坡的范围后，来确定建设用地边线，再以此建设用地边线和角点控制标高等出让条件进行严控。企业B按本规划确定的地块边线和角点控制标高等出让条件进行严控。
6）若地块有不同企业入驻时，而设计坡度不满足企业AB的要求，企业AB对用地要求采用平地式（坡度为0）时。则在企业AB做修建性详规报批时，相关部门应根据地块与周边标高衔接情况，合理确定地块角点控制标高，并预留出管线绿化带和绿化放坡的范围后，来确定建设用地边线，再以此建设用地边线和角点控制标高等出让条件进行严控。
五、建议
对于地块内部高差消化措施提出了实施建议，可采用以下两种措施：
（1）规划设计为台地式，台地与台地之间采用1:1.5的绿化放坡衔接。由于未来进驻企业对用地范围大小尚不确定，本次规划只是对各台地的大小进行了初步的划分，台地之间的分界线届时可根据实际进驻企业用地大小需求进行灵活调整，相应的地块标高需按原规划设计坡度调整。
（2）若两个或两个以上企业进驻同一地块，根据进驻企业用地面积的需求，合理的安排企业的位置后可在企业用地之间增加规划支路，将该地块划分为两个地块。增加的规划支路，可作为台地式的划分线，同时在该规划支路两侧可以放坡消化高差；增加的规划支路也便于企业的出入口设置，以避免开口设置在主要道路上增加对主要道路交通通行的影响。
