江西建工交通建设有限责任公司
项目简介

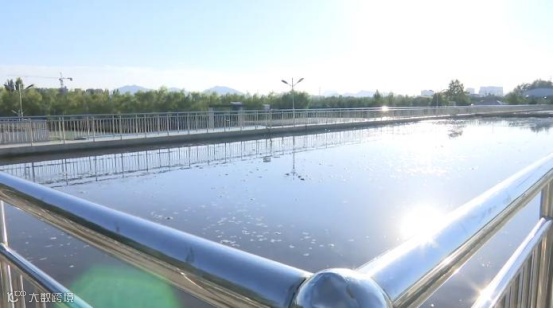

乐平市城西生活污水主管网工程是当地一项重要的民生工程，我司负责该项目的工程设计施工总承包，该项目起点为江西省乐平市凤凰大道西延规划道路，下穿皖赣铁路至后港镇规划点向南折，到污水处理厂附近向东穿越皖赣铁路，终点到污水处理厂，全长约2100米，管径800-1200毫米，合同总金额为2740万元。乐平市污水处理及管网项目的兴建，不仅可改善乐平市水污染的现状，而且处理后的出水可作为农业用水，也可回用于市政工程用水、工业用水和景观用水，促进当地水资源的优化配置，给当地环境效益、经济效益和社会效益带来显著的提升.
NEXT
噪音不断，路面挖坑，城镇道路施工中的烦恼，生活中想必经常遇到。
不怕！解决这个问题，其实也不难。
今天要介绍的这项施工技术，
就能轻松化解。
它就是——
泥水平衡式顶管
NEXT
什么是泥水平衡式顶管？
泥水平衡式顶管是顶管工艺根据其工作原理分类其中的一种。它主要有以下特点：
1.顶进速度快，最快顶进速度每分钟200mm。
2.破碎能力强，破碎粒径大，个数多。

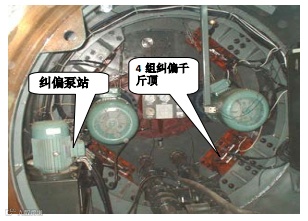

3.施工精度高，上、下、左、右纠偏，最大纠偏角度达3.5°。
4.具有独立注水、注浆系统。
5.采用地面集中控制系统，安全、直观、方便。
而根据本工程场地地下水位埋深比较浅，顶管穿越区附近为居民区、施工段为长距离顶管施工，顶管阻力较大，需要采用的技术工艺（减阻、中继环技术）施工难度较大，技术含量高等特点，我司经过综合考量，决定在本工程顶管工艺中采用泥水平衡式顶管。
NEXT

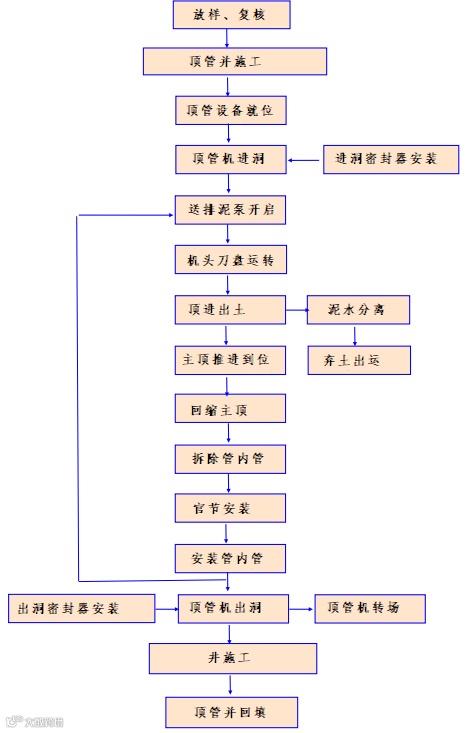

本项目泥水平衡式顶管的施工工艺图
NEXT
本项目泥水平衡式顶管的技术要点
根据本工程的特点、难点，我司采取了以下对策：
1.在顶管顶进过程中采用管外壁注触变泥浆的措施从而降低顶进时的摩阻力, 施工工程中严格控制膨润土的浓度来达到最好的减阻效果, 施工现场按重量计的触变泥浆配合比为：水：膨润土＝8：1，膨润土：CMC＝30：1；

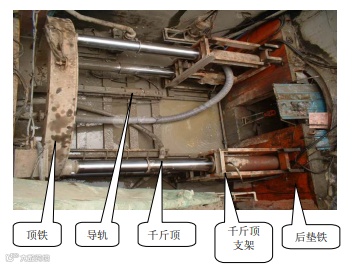

2.在顶进过程中设置中继站, 将整段管道分段推进，减少主推顶力；
3．对穿越轴线上路面变化进行跟踪监测,一旦发现异常情况,马上停工,采取补救措施；
4．科学合理的配备顶管设备，采用先进的管理手段，加强工程计划管理，合理安排施工顺序，加快施工进度；
5．重点工序均编制专项施工方案，并严格执行施工方案的审批制度。施工时，严格按审批的施工方案执行；
6．协调好各方面的关系，积极与各有关部门联系，取得场地地下管线的第一手资料，在施工前仔细进行地下管线的探查工作，并在管线位置上设置明显的标志，在施工中采取各种措施保护好各种地下管线。
NEXT
本项目泥水平衡式顶管的技术优点
基于以上特点和对策，本工程顶管工艺采用泥水平衡式顶管，它具有以下优点：

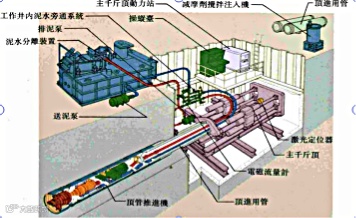

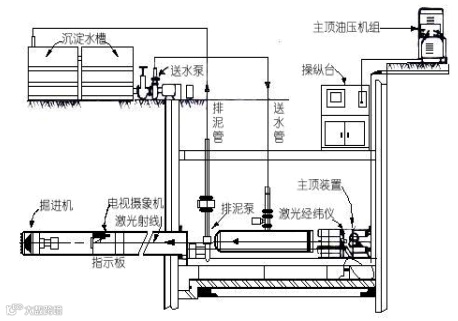

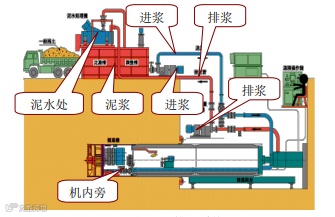

1.本工程选用的是一种具有破碎能力的泥水平衡的顶管机，切削下来的泥土在泥土仓内形成塑性体，以平衡土压力，而在泥水仓内建立高于地下水压力10～20KPa的泥水、泥浆，以平衡地下水压力。通过把进水添加粘土等成份的比重调整到一定范围内，即使挖掘面是砂的土质，也可形成一层结实的不透水泥膜，同时平衡地下水压力和土压力。
2.顶管机的刀盘前面切割面安装有合金滚动滚刀及固定刮刀，刀座和刀盘焊接采用耐磨焊条。滚刀及刮刀在刀盘的4把刀杆上的布置是全段面切割布置，刀盘每转动一周，滚刀和刮刀对前面土体是全段面的滚动和刮动。顶管机在主顶装置的推动下，刀盘上的滚刀刀尖对前面坚硬的土体进行滚动挤压，使到坚硬的土体破裂；刮刀对破裂的土体进行切割，掏空前方土体，顶管机向前推进。
3.顶管机的刀盘和泥土仓是个多棱体，且刀盘是围绕主轴作偏心转动，经过刀盘对前方土体切割，当有大块土体或块石进入顶管机泥土仓，经刀盘转动时就会被轧碎，碎块泥土小于顶管机的隔栅孔就进入泥水仓被泥水循环管输送走。
