纳米晶磁芯损耗及温升解析（二）
>

纳米晶磁芯损耗及温升解析（二）

纳米晶磁芯损耗及温升解析（二） 森根新能源
2023-11-01
0
导读：“随着新能源使用功率的不断攀升，软磁纳米晶磁芯在EMC治理过程中出现温升过高甚至烧毁的问题日益严重，考虑磁芯

“随着新能源使用功率的不断攀升，软磁纳米晶磁芯在EMC治理过程中出现温升过高甚至烧毁的问题日益严重，考虑磁芯在实际运用中的温升问题，变得尤为重要。”



02

—

磁芯预计温升

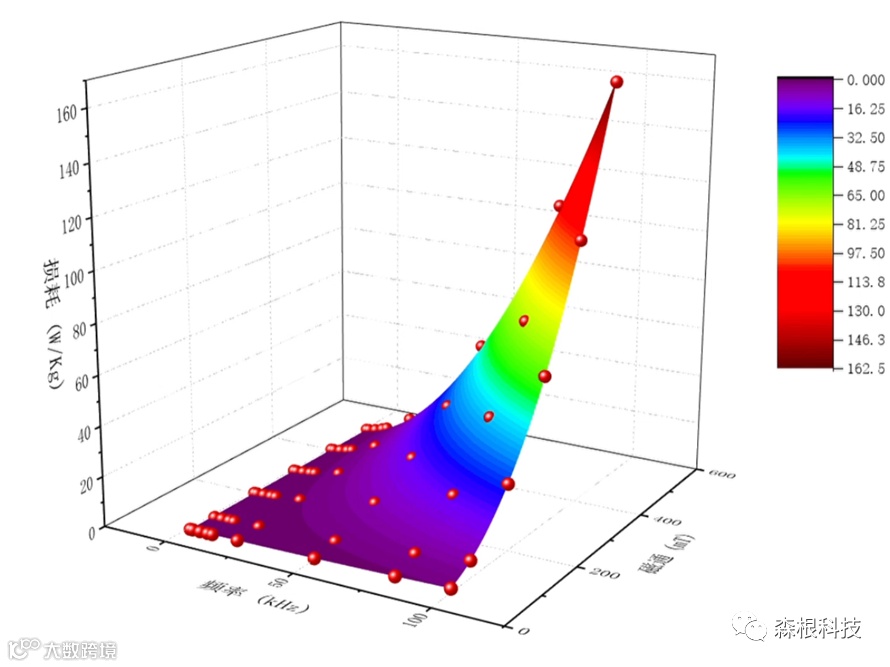

       磁芯损耗的公式已经有了很好的对应关系，接下来我们通过模拟和实测的方式，来确定在给定工作条件下，产品的温升状况。为此，我们利用搭设了一个简易的电路，模拟磁芯在特定条件下磁芯的温升，电路原理图和实物图如下：

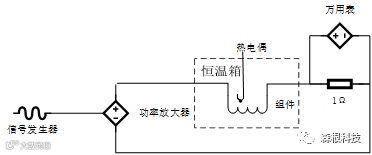

                                       Fig.1 电路原理图

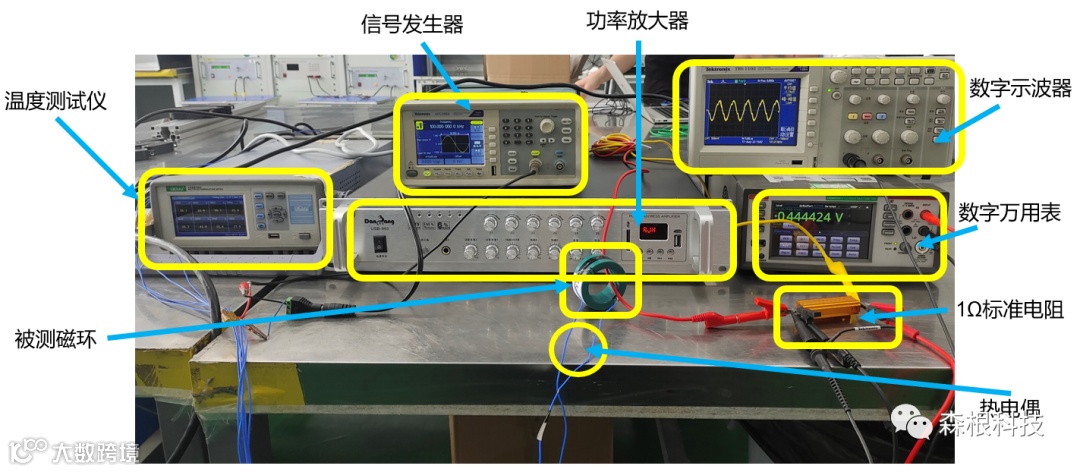

Fig.2 电路实物图


       本电路通过信号发生器和功率放大器作为电源，通过1Ω的取样电阻来测试通过磁芯内部的电流和波形，在磁芯内部插入热电偶监测磁芯在持续通流下磁环的温升，磁芯尺寸为50×40×20mm（外径×内径×高度），外界温度为25±3℃。

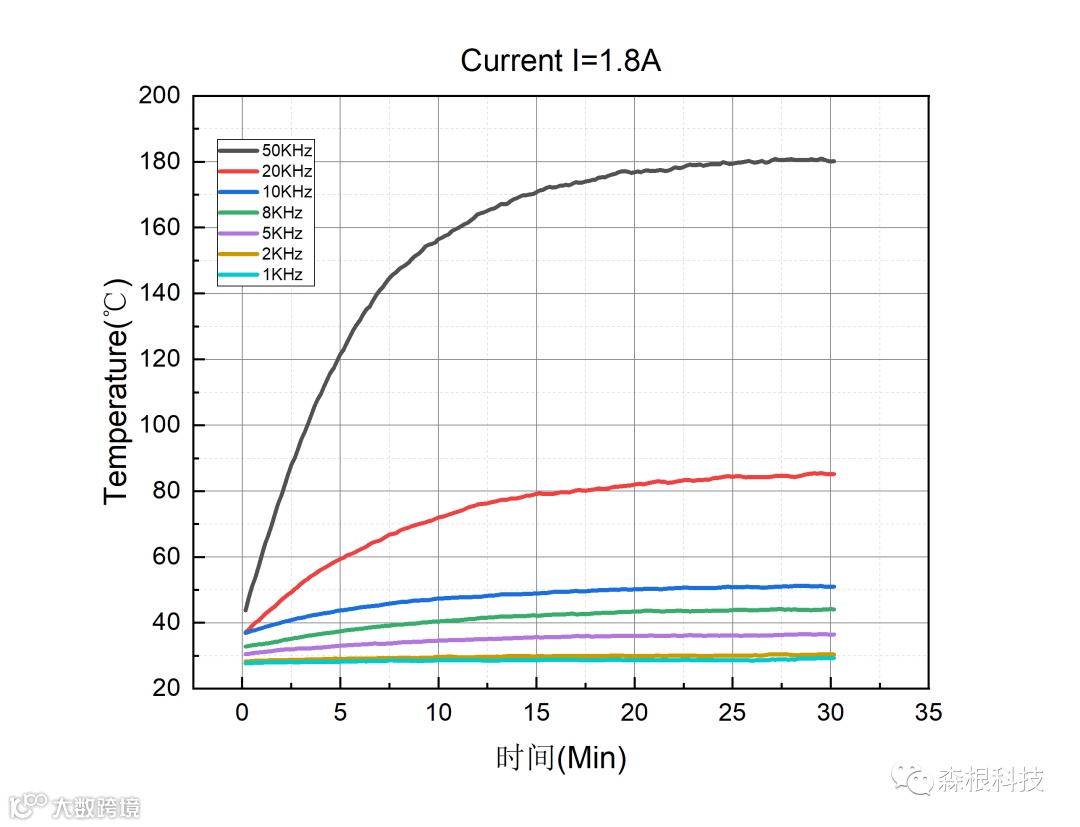

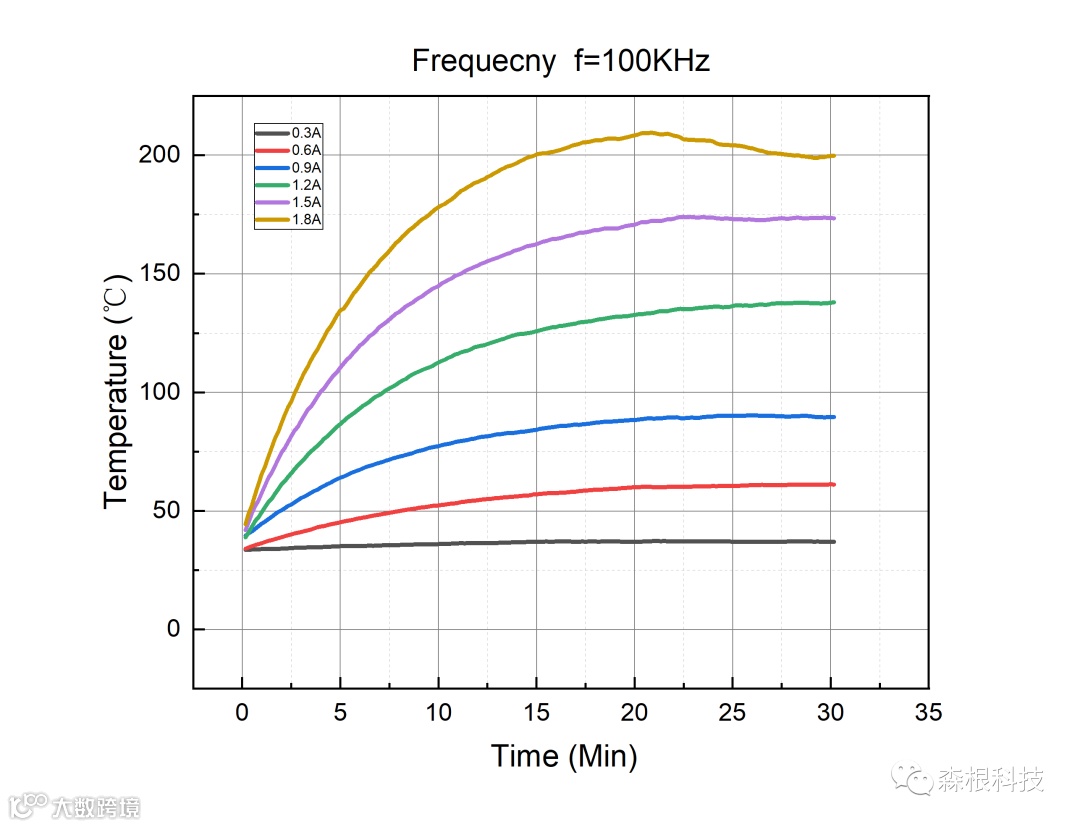

      实验以固定测试频率100KHz和固定通流1.8A的两种方式，通过改变电流和频率的方式，采集不同工作状态下磁芯的温度变化，监测时间大于30Min以确保磁芯温度达到平衡。以下曲线分别为恒定电流1.8A，不同频率（1KHz~50KHz），以及恒定频率100KHz，不同电流（0.3A~1.8A）条件下，磁芯内部温升随时间的变化.

     以上曲线表明，磁芯开始温升比较迅速，时间超过20Min以后逐渐达到平衡，其趋势和我们章节（一）中损耗呈现的趋势基本相同。同样的，我们可以通过选取30Min磁芯温度作为因变量，磁芯中的电流和频率作为变量，初步判断温度和磁芯工作电流和频率存在一定的函数关系，初步函数可以预测如下：



其中：Ti 为室温25℃

          I 为工作电流有效值

          f 电流频率

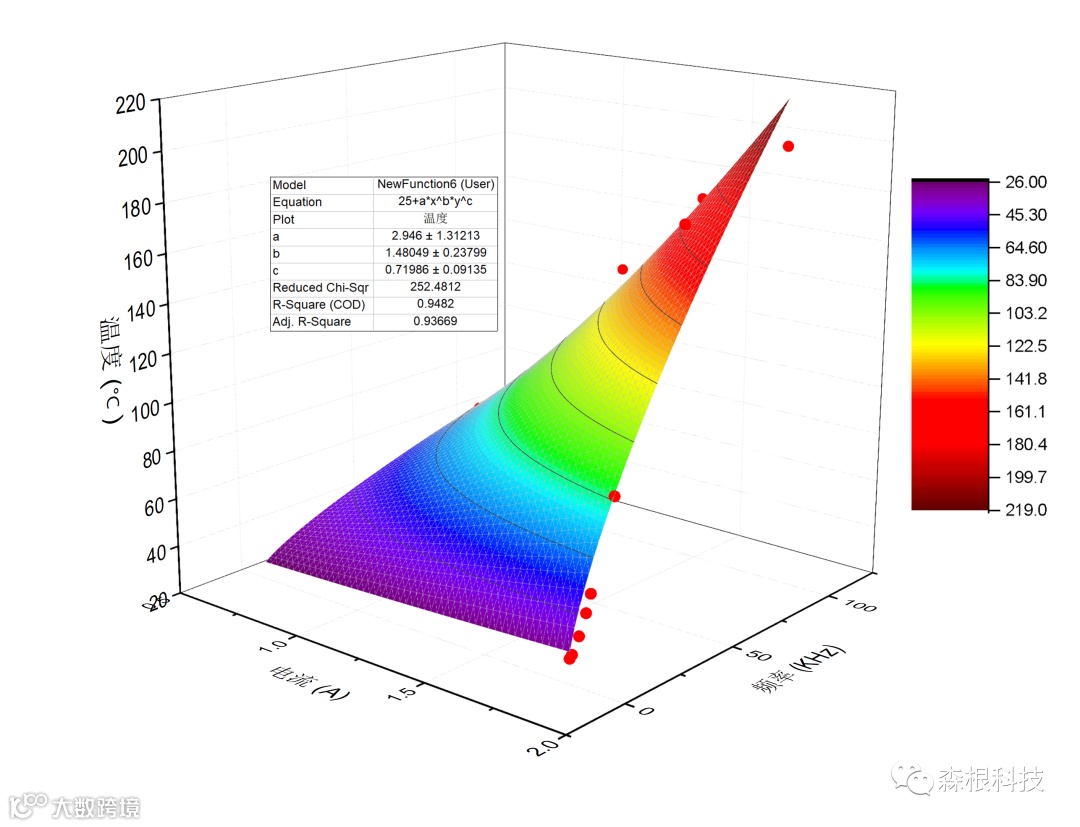

以上述公式作为模型，磁芯温度与电流和频率的对应关系如下：







     本实验初探了磁芯温度和磁芯工作电流和频率之间的关系，以下是笔者对该实验的进一步探索供大家参考：

     1.本实验其测试波形为正弦波，往往磁芯实际工作过程中电流波形非标准波形，波形的差异应该要考虑在内；

     2.磁芯的尺寸固定，如改用其它尺寸，磁芯的散热面积会存在一定的差异；

     3.本实验实在室温环境下进行实验，如果又强制冷却环境和高温环境，其使用环境应该要进行考虑；



END





关注森根科技，获取更多的EMC相关知识

为客户创造价值
