纳米晶磁芯损耗及温升解析（三）
>

纳米晶磁芯损耗及温升解析（三）

纳米晶磁芯损耗及温升解析（三） 森根新能源
2023-11-14
2
导读：“随着新能源使用功率的不断攀升，软磁纳米晶磁芯在EMC治理过程中出现温升过高甚至烧毁的问题日益严重，考虑磁芯

“随着新能源使用功率的不断攀升，软磁纳米晶磁芯在EMC治理过程中出现温升过高甚至烧毁的问题日益严重，考虑磁芯在实际运用中的温升问题，变得尤为重要。”



03

—

磁芯温升过高如何进行改善？



        共模电感磁芯，在一般的应用过程中很少出现磁环发热的问题，但是在某些特定的应用场合，如相线间不平衡电流过大，共模干扰幅值较大和频率较高的情况下，同样也会出现温升过高的问题。
        此时改善磁环温升的途径包含如下几点：

a.改善磁芯工作状态

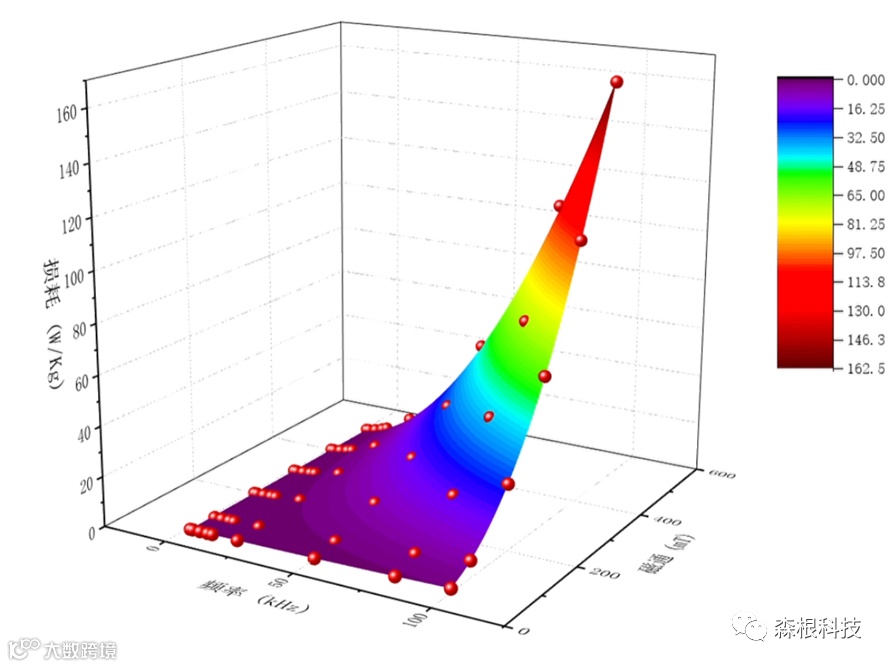

      通过降低纹波电流和频率方式能够有效降低磁芯温升。这视乎是显而易见的....... 这需要对整个用电系统进行优化设计；

b.改善磁芯特性和结构
       磁芯损耗受磁滞效应、涡流效应、磁后效、畴壁共振、自然共振的影响，实际工程应用中，我们多关注磁滞效应和涡流效应对磁芯损耗的影响。针对不同方式给磁芯“降温”。
       1.降低材料的矫顽力；
         磁滞效应对应的磁滞损耗，其值正比于磁芯回线面积，降低矫顽力能缩减磁滞回线的面积，进而降低磁滞损耗；

       2.降低带材的厚度和电阻率；
          对于涡流损耗，材料的电阻和厚度与损耗直接相关，降低材料的厚度，降低材料电导率，能有效降低材料损耗；


d：材料厚度

σ：材料电导率


       3.降低材料磁导率；
        降低磁芯磁导率从而降低磁芯工作磁密，可以通过改善材料成分和工艺的方式改变磁导率，进而改变磁感应强度。当然，磁导率降低同时也会降低磁芯阻抗特性，可能在降低磁芯温度的同时，磁芯抑制那能力也相应的降低；

       4.其它改善磁芯温升的方式
        增加磁芯磁路长度，改善磁芯内部的应力，增加带材层间绝缘等方式都是改善磁芯损耗的方式；

      以上是改善磁芯损耗的几种方式，原则是改善材料成分为主，工艺为辅。磁芯设计原则是在保证磁芯温升的条件下，尽可能高的利用磁芯的性能，减少材料的使用，降低成本。

END


关注森根科技，获取更多的EMC相关知识

为客户创造价值
