在电气设备的使用和维护中，保护接地、保护接零、重复接地是非常重要的概念。这些概念都是为了确保电气设备的安全性能而存在的。这3个绝对不能忘得电工基础知识，99%的电工都栽过跟头！
一、保护接地
保护接地：保护接地是指为了人生安全，将设备的金属外壳直接和大地紧密相连；当设备发生漏电时，它可以降低设备外壳与大地之间的电压。
通俗的讲：就是当设备漏电的时候，如果没有保护接地，设备金属外壳就带220V电压。但是如果设备做了保护接地，那么设备外壳的电压会降低很多很多，从而降低人摸到漏电设备外壳的危险性。
保护接地工作原理

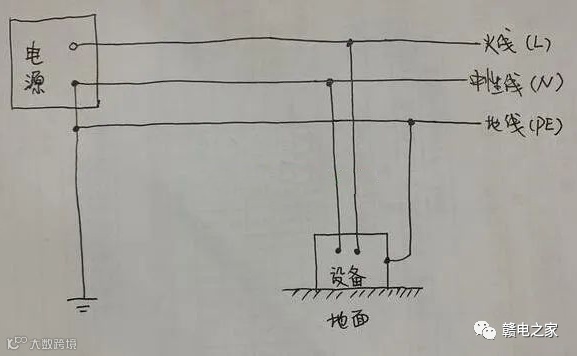

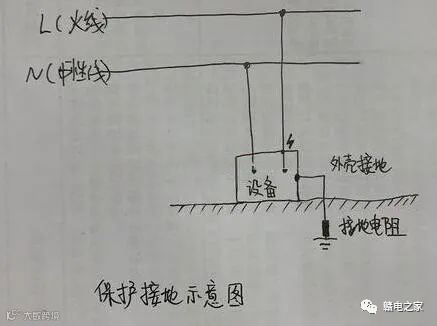

如下图所示，保护接地就是把用电设备的外壳直接接地，接地线（PE）和中性线N没有任何关系。

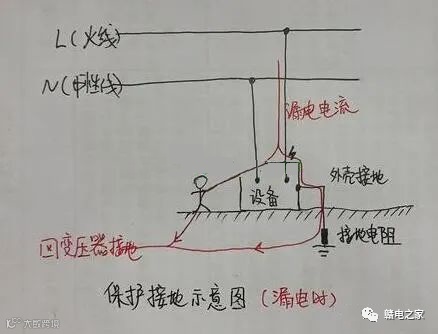

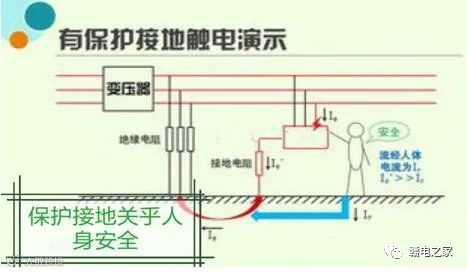

当用电设备漏电时，那么漏电电流会从火线出发通过接地线流入大地，从而降低漏电设备外壳的电压。如果人不小心摸到用电设备外壳，因为大部分电流从接地线流向大地，所以通过人体的电流大大降低。

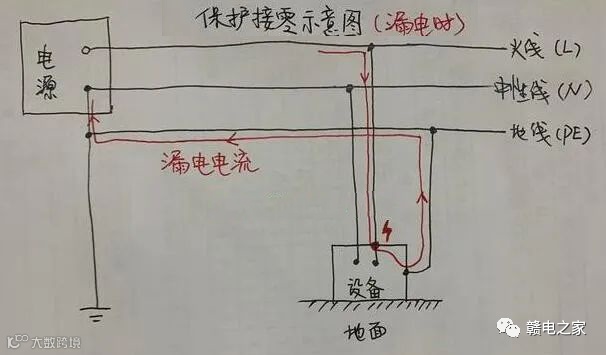

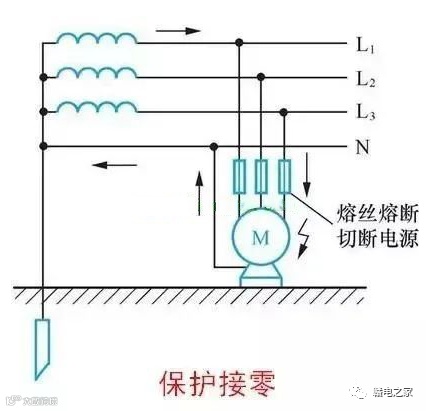

二、保护接零

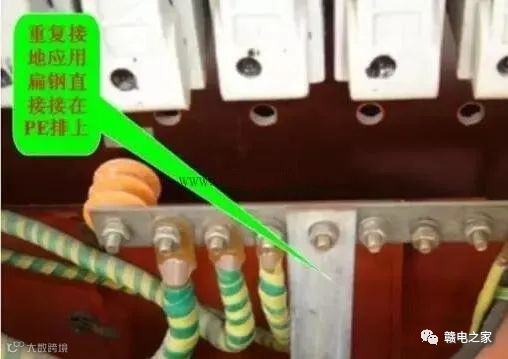

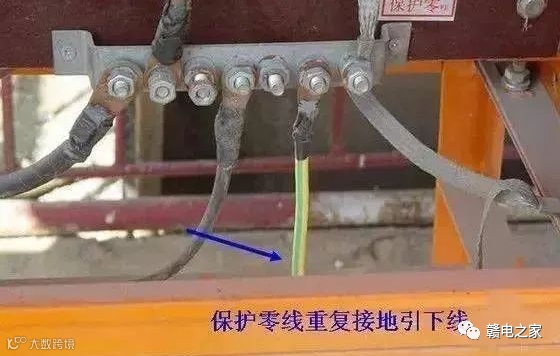

重复接地的作用
（1）零线重复接地能够缩短故障持续时间， 降低零线上的压降损耗，减轻相、零线反接的危险性；
（2）在保护零线发生断路后， 当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。
在TN-S（三相五线制）系统中，零线（工作零线）是不允许重复接地的。这是因为如果中性线重复接地，三相五线制漏电保护检测就不准确，无法起到准确的保护作用。因此，零线不允许重复接地，实际上是漏电检测点后不能重复接地。
①、降低漏电故障设备的对地电压

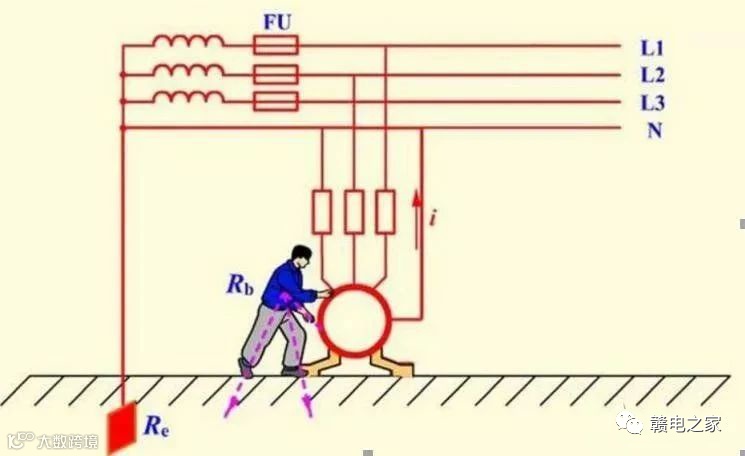

假设无重复接地举措，则漏电设备对地电压为单相短接电流在零线部分形成的电压降（某些书籍当中将此电压说为单相相电压，对此说法感觉有待商榷）；而采取重复接地举措后，则漏电设备外壳对地电压仅为接地短路电流在（距离最近）重复接地点对地电阻上产生的电压降，其电压值较未采取重复接地举措的值大为降低！
②、减轻电网出现零线断路故障时的触电危害
由于其保护机理同①的原理极为相似，故不再赘述。
③、缩短电气设备发生碰壳或接地短路故障的持续时间
在采用重复接地举措的供电网络当中，由于重复接地和工作接地已经构成了零线的并联分支回路，当出现短路故障后，便能增加短路电流，而且供电线路越长，则短路电流越大，故这就加速了线路中保护装置的动作，继而间接缩短了故障的持续时间。
④、改善架空供电线路的防雷性能
架空线路零线上的重复接地装置，对雷击电流有很强的就近（对地）分流作用，这就有利于限制雷电过电压危害，从而改善防雷性能。
