导读：①直流无刷风扇的结构：主要可分为转子、定子、外框、电机(马达) 这四个主要部分以及一些其它的零碎的部件。

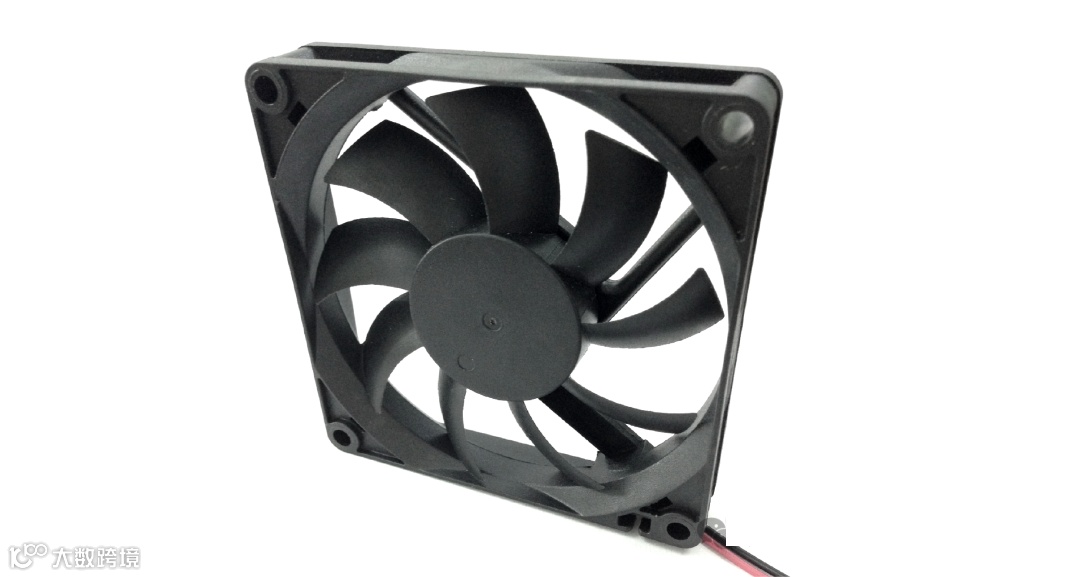

①直流无刷风扇的结构：

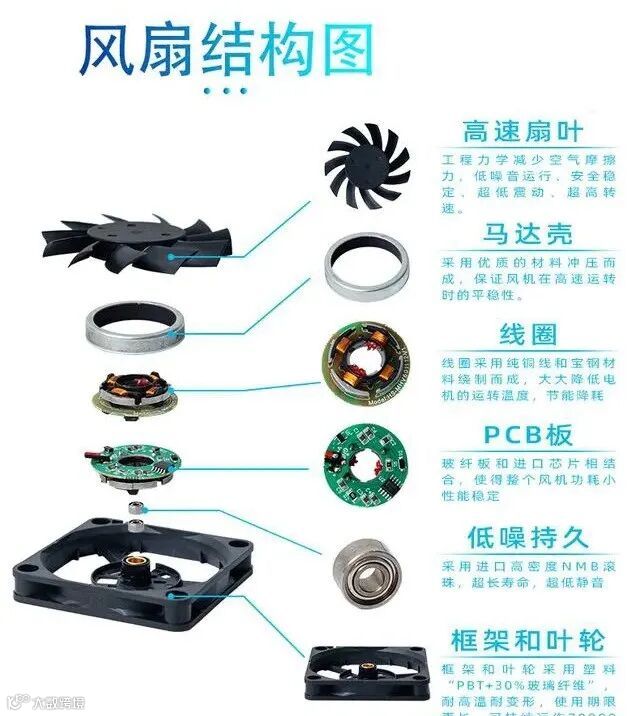

主要可分为转子、定子、外框、电机(马达) 这四个主要部分以及一些其它的零碎的部件。如下图：

第一，风扇转子部分 :

包括风扇扇叶，是产生空气流动的核心、散热风扇的轴心，用来支撑平衡扇叶滚动、转子磁环，永磁体，推进磁级切换转速关键、磁环外框，固定磁环。

第二，风扇定子部分 :

包括支撑的弹簧，分开轴承平衡轴心、轴承，提供高转速,低摩擦,长寿命转动、扣环，固定结合转动整个部件、电机部分，生产转动方向，能动大小转动速度关键。

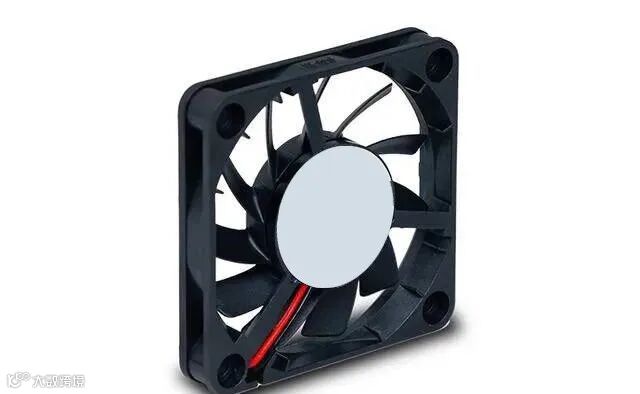

第三，散热风扇外框 :

起支撑风扇马达和导流作用。

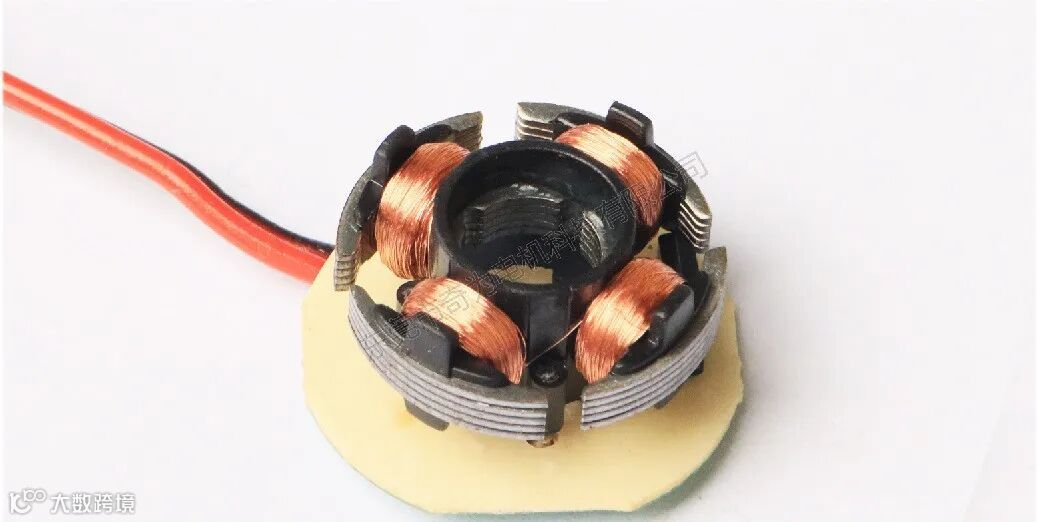

第四，风扇电机部分：

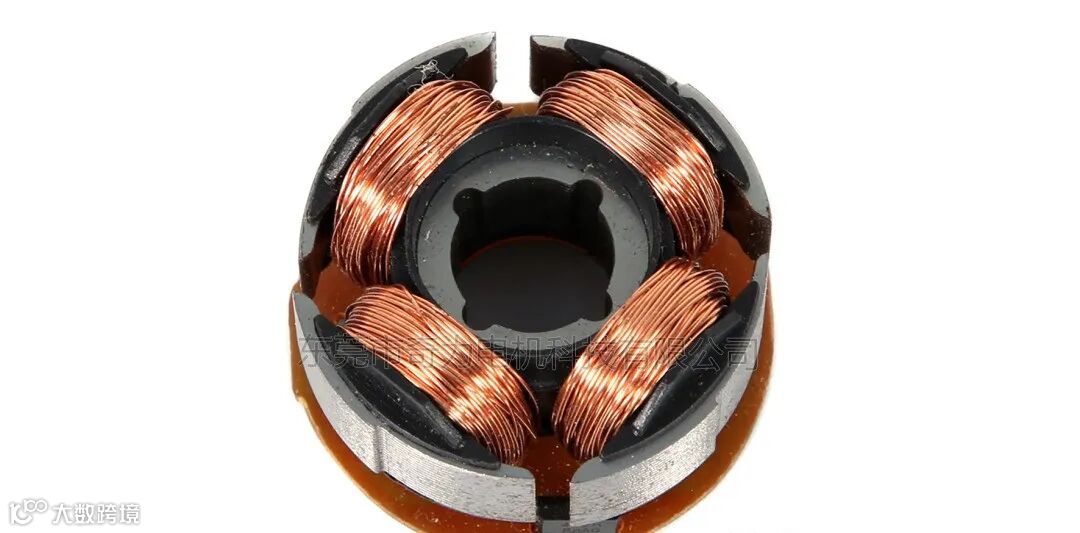

包括电路板，控制能耗与信号出入、硅钢片（即定子磁体，上附绕组线圈）产生磁级推进切换、硅钢片上、下盖，固定与绝缘体。

② 散热风扇的基本知识

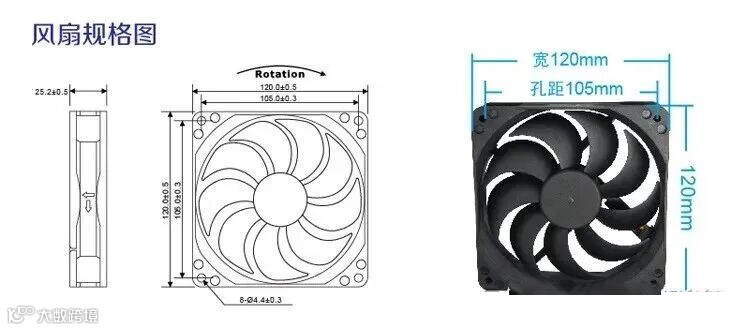

第一，风扇的尺寸：

风扇的尺寸大小，一般以风扇外边长和产品厚度尺寸表示，单位为mm。

第二，额定电压：

是风扇额定运行下的电压值，常见的直流风扇电压普遍为5V,12V,24V,48V等规格。

第三，风扇转速：

风扇转动的快慢程度，单位为rpm（转每分），这是风扇一个比较重要的参数，高转速表明可以带来大风量，生产厂家常常把产品标准化，分为超高（U），高(H)，中(M)，低(L)等转速的产品，以供用户根据自己的情况选择使用。

第四，风量：

衡量一个风扇能力的一个量化指标，单位为立方英尺每分(CFM)，但有些地方标识单位为立方米每分(CMM)，1CMM=35.31CFM。

第五，风压：

标致志风流量克服风阻的能力，该指标直接影响通风换气或散热的效果,单位为 mm-H2O,有些地方标识单位为inH2O，1mmH2O=0.03939inH2O。

第六，噪音值：

是一个重要参数，虽然与通风散热效果无关，但对不同环境的使用就要求很高，单位是dBA（分贝）。

第七，轴承系统：

该配置是风扇的灵魂部件，直接关系产品使用的机械寿命。常分为滚珠轴承和含油轴承。

第八，接头：

是一个风扇上比较重要的细节部件，容易被大家所忽略，常常分为无端，2P,3P,大4P等正向与反向。

③直流无刷风扇的电路

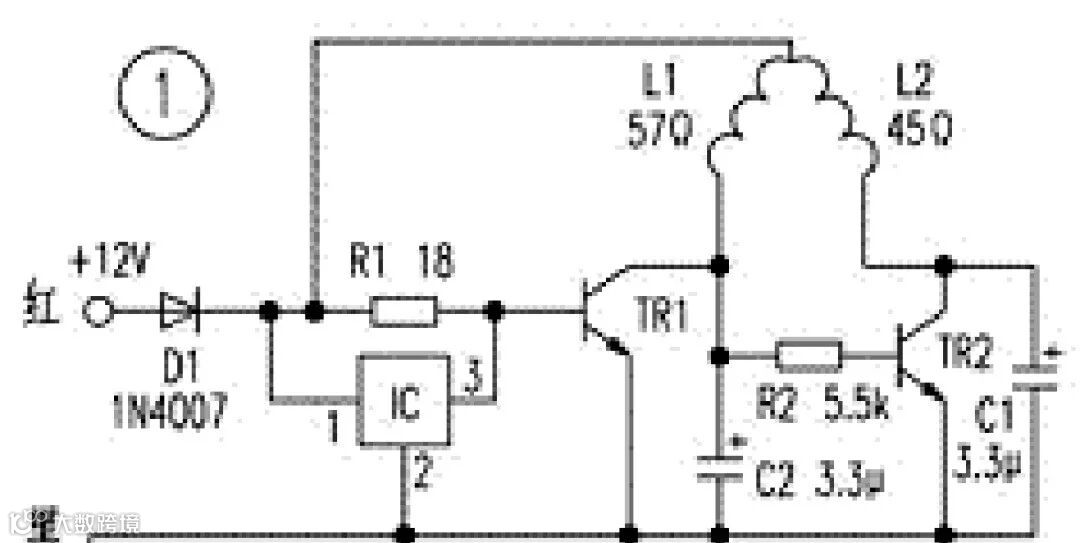

微型直流电机在家用电器中应用很广，尤其在计算机中广泛采用直流电机进行排风降温，这种新型的直流风扇采用无刷结构，克服了传统换向器式（有刷）电机易磨损、噪音大、寿命短等缺点。据实物绘制的几种风扇电路

④无刷直流风扇原理

所设计的基于霍尔元件的脉冲发生器，构造简单，性能好。在机车电气系统中存在着较为恶劣的电磁环境，因此要求产品本身要具有较强的抗干扰能力。

无刷直流风扇采用无电刷马达驱动，无电磁干扰,完全克服有刷换相马达电磁干扰,噪音大,机械寿命短的缺点广泛应用于电子电工需强制散热的应用场合。
