点动电路和自锁电路，可以说是在电工学习当中必须要掌握的，最基本的两个电路。而且这两个电路，在我们的控制当中有着大量的运用。比如说升降平台，钻床等等设备当中，用到的都是点动。而自锁电路在工业控制当中，那就更广泛了，可以说是无处不在。
这两个电路，可以说是，所有电路的老祖宗。

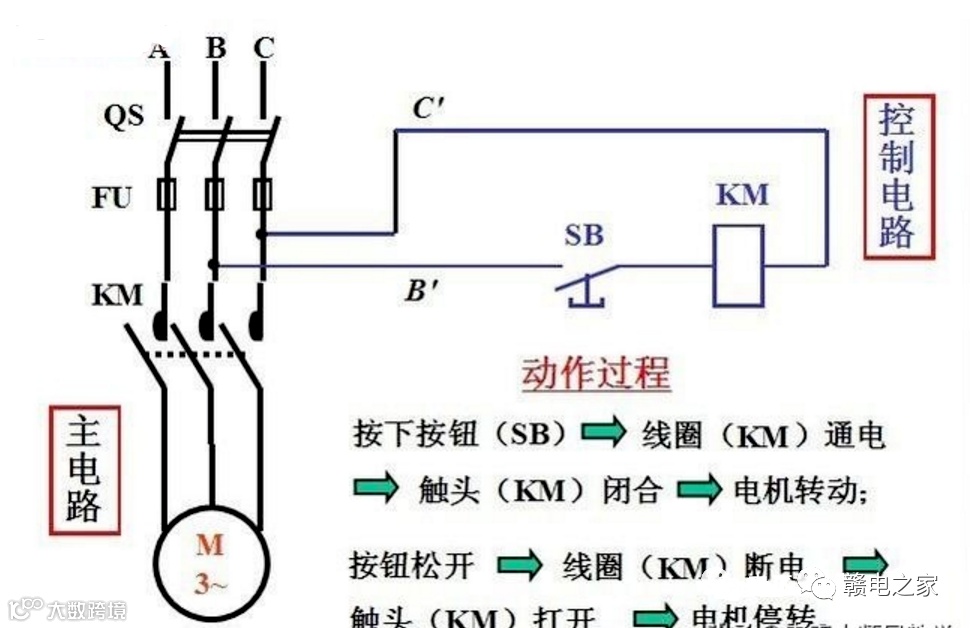

学习点动电路，我们需要准备的器件有：一个2P的小型断路器，一个交流接触器，一个自复式按钮（有一对常开触点）。
第1步，我们先从小型断路器引出一根线，和按钮相连，从按钮出来的一根线，我们接到交流接触器的线圈。
第2步，从线圈出来的一根线，我们接到2P断路器的另一个端子。这样一个完整的点动电路就完成了，当我们按下按钮的时候，交流接触器吸合，当我们松开按钮的时候，交流接触器就会恢复原状。 这样一个典型的，点动电路就完成了。
其实在点动电路当中，最关键的就是，是自复式的按钮。当我们按下按钮的时候，电路接通，当我们松开的时候，电路断开。

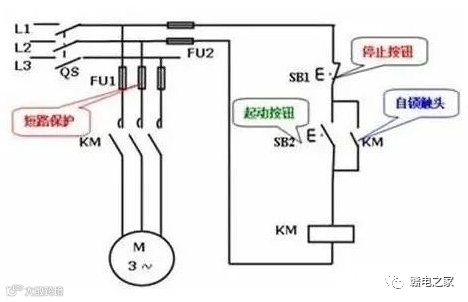

一个简单的自锁电路需要这些器件，一个2P的小型断路器，一个交流接触器，两个自复式按钮一红一绿，分别用于停止和启动。
注意，红色按钮是一对常闭触点，绿色按钮是一对常开触点。
第1步，我们从断路器的一个端子引出一根线，依次把红色按钮的常闭触点，和绿色按钮的常开触点，串联起来。
第2步，从绿色按钮出来的一根线，我们接到交流接触器的的线圈，从线圈出来的一根线，我们直接接到断路器的另外一个端子。接完之后，这实际上就是一个带有停止按钮的电动电路。要使电路在我们松开启动按钮之后，还能保持电路畅通，就必须有另外一条路给交流接触器的线圈持续供电。
第3步，我们从启动按钮的进线端子处引出一根线，接到交流接触器的常开辅助触点，从辅助触点另一个端子出来的一根线，我们接到启动按钮的出线端子上。
这样，当我们按下启动按钮的时候，交流接触器的主触点和辅助触点同时闭合，当我们松开启动按钮的时候，由于交流接触器的辅助触点是闭合的，所以，电流就可以通过辅助触点到达交流接触器的线圈，从而维持电源的供给，使交流接触器线圈所在的电路始终处于通路状态。
自锁电路的关键点在于交流接触器的常开辅助触点，它和启动按钮的常开触 点，形成了开关的并联。
