三相变压器组别的5种不同测试方法判别方法和依据：

一、判定方法

1、高低压绕组的判定

2、同相绕组和中间相绕组的判定

3、同相绕组的同名端的判定

4、高压绕组同名端的判定

5、汇总同名端

6、根据连接方式画相量图和时钟图

二、重点、难点

同相绕组同名端的判别

不同相绕组同名端的判别

相量图和时钟图的画法

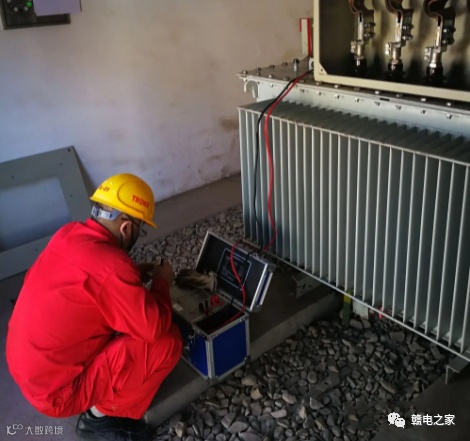

1、高低压绕组的判定

判别依据：根据高压绕组阻值大，低压绕组阻值小进行判别。

测量方法：将数字万用表置电阻档测量高、低压绕组的阻值。

　例：三相变压器的端子号是：1、2、3、4、5、6、7、8、9、10、11、12

经测量：高压绕组是 （1、2） （3、4） （5、6）

低压绕组是 （7、8） （9、10） （11、12）

2、同相绕组和中间相绕组的判别

判别依据：根据电磁感应原理进行判别。

判别方法：在某一高压绕组1、2两端加交流12V，用万用表交流电压档测各低压绕组两端的电压，其中必有一个低压绕组7、8两端的电压最大，并且约等于其他两个低压绕组的电压之和，那么（7、8）与（1、2）就为同相绕组。同理可判断其他两组同相绕组。在上述的判断中，必有一个低压绕组两端的电压约等于另外两个低压绕组电压的两倍，那么这个低压绕组所在的这一相就为中间相。

3、同相绕组的同名端的判定

判别依据：根据同名端的定义和电磁感应原理判定。

判别方法：将同相高压绕组与低压绕组的任意两端相连接。然后在高压绕组两端加交流12V电压，此时测未连在一起的高低压绕组两端的电压，若测得的电压小于12V，则连在一起的两端就为同名端;若测得的电压大于12V，则连在一起的两端就为异名端。如：同相绕组1、2与7、8,可将2与7相连接，然后在高压绕组1、2两端加交流12V电压，测1、8两端的电压，若小于12V，则2与7就为同名端;反之，则为同名端。同理，可测其他两相高低压绕组的同名端。

4、高压绕组的同名端的判别

判别依据：根据同名端的定义和电磁感应原理进行判别。

判别方法：将两个高压绕组的任意两端相连接，然后在另一个高压绕组的两端加交流12V电压，测这两个高压绕组未连接在一起的两端电压，若测得电压绝对值约等于这两个高压绕组的电压之差，则连在一起的两端为同名端;反之，若测得电压绝对值约等于这两个高压绕组的电压之和，则连在一起的两端为异名端。同理，可测另外两个高压绕组的同名端。

5、同名端汇总

判别方法：根据3、4找出的同相绕组的同名端和不同相绕组的同名端，可找出三相绕组的6个同名端子，当然另外6个端子也为同名端。

6、根据连接方式画相量图和时钟图

目的：通过画相量图和时钟图找出高低压绕组线电压之间的相位关系。

时钟图：将一次侧的线电压作长针，固定在钟表的12点上，二次侧相应线电压相量作为短针，如果它们相隔330度，则二次线电压相量必定落在330/30=11点上，这种以时钟的表示方法来表示原、副边线电压相位关系的图，称为时钟图。
