顺启逆停电路是一种用于控制多台设备按顺序启动、逆序停止的电气控制电路，常见于生产线等需要严格启停顺序的场合。

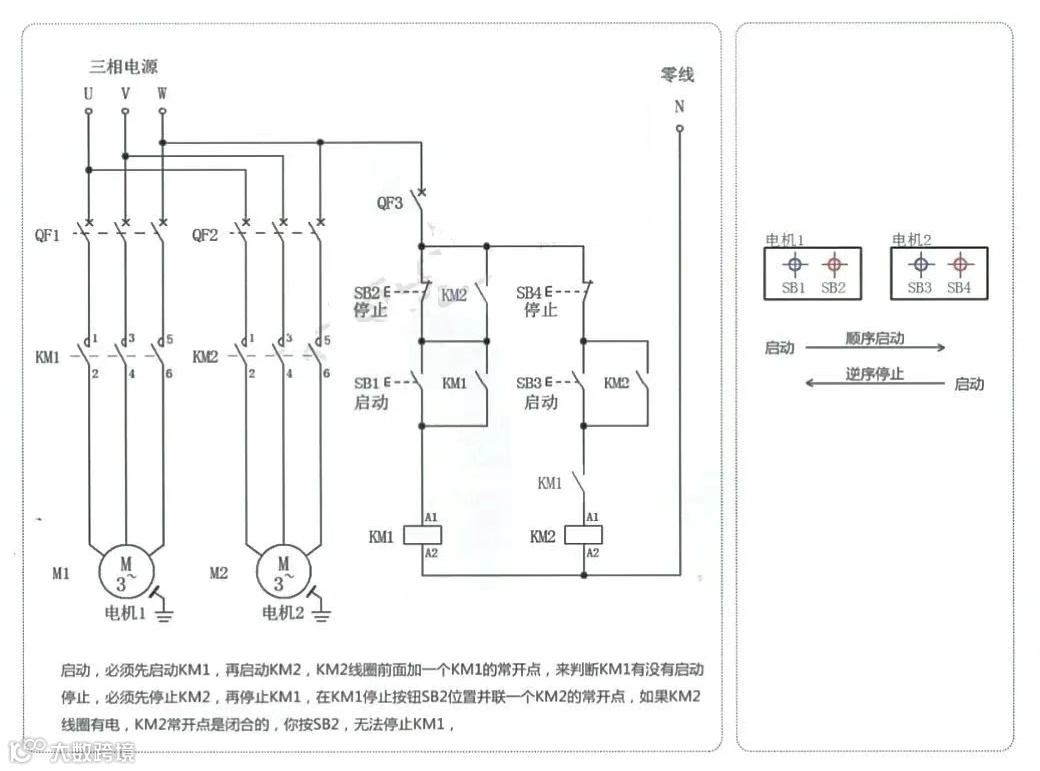

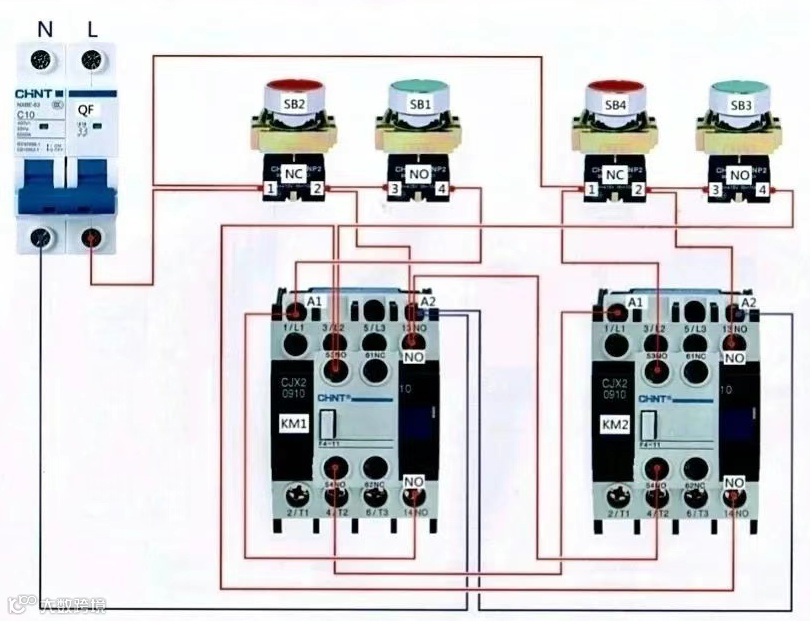

第一张图是原理图，第二张图是实物接线图。原理图中的 QF1、QF2、QF3 对应实物图中的断路器； SB1 - SB4 对应实物图中的按钮开关（绿色为启动按钮，红色为停止按钮 ）； KM1、KM2 对应实物图中的接触器 。

1. 顺序启动
- 控制电路中，电机 M2 的接触器 KM2 线圈回路串入了 KM1 的常开触点。这意味着只有当 KM1 得电吸合 ，其常开触点闭合后，按下 SB3 ， KM2 线圈才能得电，电机 M2 才能启动。所以必须先按下 SB1 启动 KM1 （电机 M1 启动），再按下 SB3 启动 KM2 （电机 M2 启动） 。
2. 逆序停止
- 在 KM1 的停止按钮 SB2 两端并联了 KM2 的常开触点。当 KM2 得电吸合时，其常开触点闭合，此时即使按下 SB2 ， KM1 线圈也不会失电。只有先按下 SB4 ，使 KM2 失电，其常开触点断开，再按下 SB2 ，才能使 KM1 失电。即必须先停止 KM2 （电机 M2 停止），再停止 KM1 （电机 M1 停止） 。

顺启逆停电路通过接触器触点的互锁与顺序控制，确保设备按预定顺序启停，避免因操作不当导致的故障。设计时需注意逻辑的严格性和保护措施的完整性。如需自动控制，可引入时间继电器实现延时启停。
