一、配电室内通常包含哪些设备?

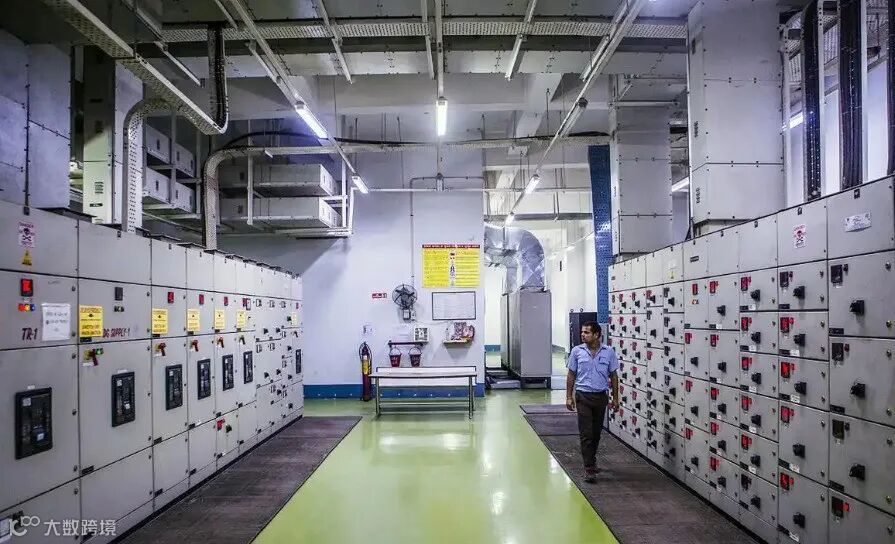

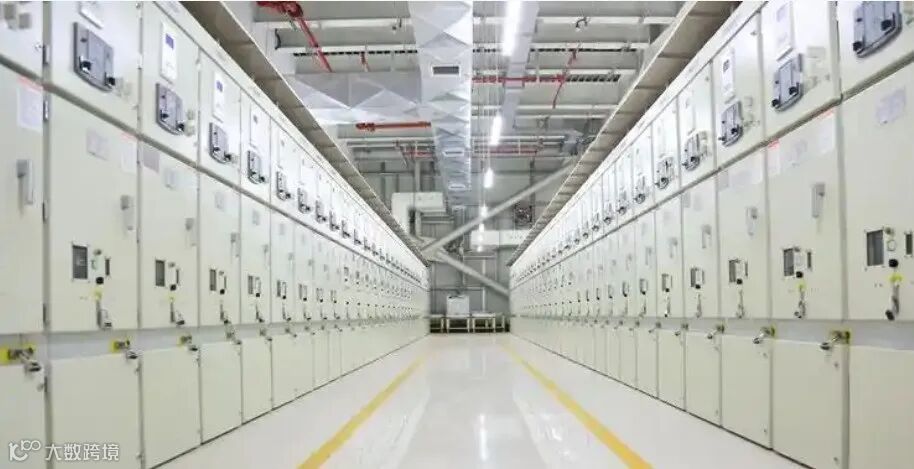

一个标准的配电室,按照功能分区和电气需求,通常包含以下几类设备:1)高压配电柜(如10kV、35kV等开关柜)常见的主要有10kV的主要有KYN28,XGN17,SF6环网柜或者环保型充气环网柜(干燥空气),35KV开关柜有KYN61,35kv C-GIS等等,主要作用接受上级变电站送来的高压电能,并通过开关、保护、计量等装置进行分配、控制和保护;
2)低压配电柜(如0.4kV配电柜)市场上常见的主流主要有GGD,GCK,GCS,MNS等主要作用是将变压器降压后的低压电源进一步分配给各用电负荷,提供总开关、分路开关管理,保护末端设备免受过载、短路等电气故障影响还有配置电能计量、漏电保护等功能。
2)变压器(将高压电变为低压电)目前用的比较多干式变压器,主要是将高电压(如10kV)电能降低为低电压(如400V),供低压设备和终端用电负荷使用
3)直流屏(DC屏)(直流电源供电设备)向高压开关、继电保护、自动化设备、应急照明等系统提供稳定、可靠的直流电源,尤其在交流失电时,保障系统继续工作。平时由整流模块供电,电池处于浮充状态。事故时由电池自动切换放电,保持供电不中断。
4)交流不间断电源(UPS)在市电异常(断电、欠压、过压、频率异常)时,UPS立即切换至内置电池供电,保障关键设备(如监控系统、通信系统、服务器等)持续运行。消除市电中的浪涌、尖峰等电压异常。保证信息系统稳定性和数据安全性。
5)电容补偿柜(无功补偿)提供无功功率补偿,改善电网的功率因数,减少无功电流,降低线损,提高电能利用效率。减少电力公司罚款(功率因数不达标时)。提高变压器和线路的有效容量。
6)防雷设备(SPD防雷器)
7)监控与保护系统(自动化系统、保护继电器等)
8)环境辅助系统(如空调、通风设备)
二、直流屏的工作原理是什么?
正常供电时:由交流输入部分取电,经整流模块变为直流,供负载使用,同时为电池组充电。
异常停电时:交流输入消失,系统自动切换到由蓄电池组放电供电,保证负载持续运行。
交流恢复后:整流模块重新启动供电,电池组也随之进入补充充电模式。
整个过程无需人工干预,自动完成切换,确保了供电的连续性与可靠性。
三、直流屏的主要作用是什么?
1)为断路器提供操作电源高压开关柜的合闸、分闸操作都需要直流电源,且要求高可靠性,避免因操作失效引发电网事故。
2)为继电保护和控制设备供电,确保继电保护装置、自动化监控系统在各种情况下都能正常工作,及时发出报警或保护动作。
3)保证事故情况下的电源连续性,当市电故障时,直流屏通过电池组放电继续供电,为事故处理争取宝贵时间。
4)提高系统安全等级,配电室若只依赖交流电源,一旦交流异常,整个保护系统将瘫痪。直流屏独立供电,大大提高了系统的抗风险能力。
四、直流屏在什么情况下发挥关键作用?
1)配电室失去交流电源时:交流供电中断,直流屏迅速切换到电池供电,保证保护动作及时完成,避免事故扩大。
2)电力系统跳闸、故障、重合闸时,高压开关的分合闸动作需要强劲、稳定的直流操作电源,保障快速响应。
3)继电保护动作、远程控制信号发出时,继电保护装置需要稳定直流供电以完成检测、分析与动作。
4)事故照明、通信设备应急供电时,保证事故期间监控、通信不中断,便于抢修与指挥。
简而言之,直流屏就是配电室中事故时最后的“生命线”,如果没有直流屏,任何保护系统都无法在断电时继续工作,极易导致小故障变成大事故。
