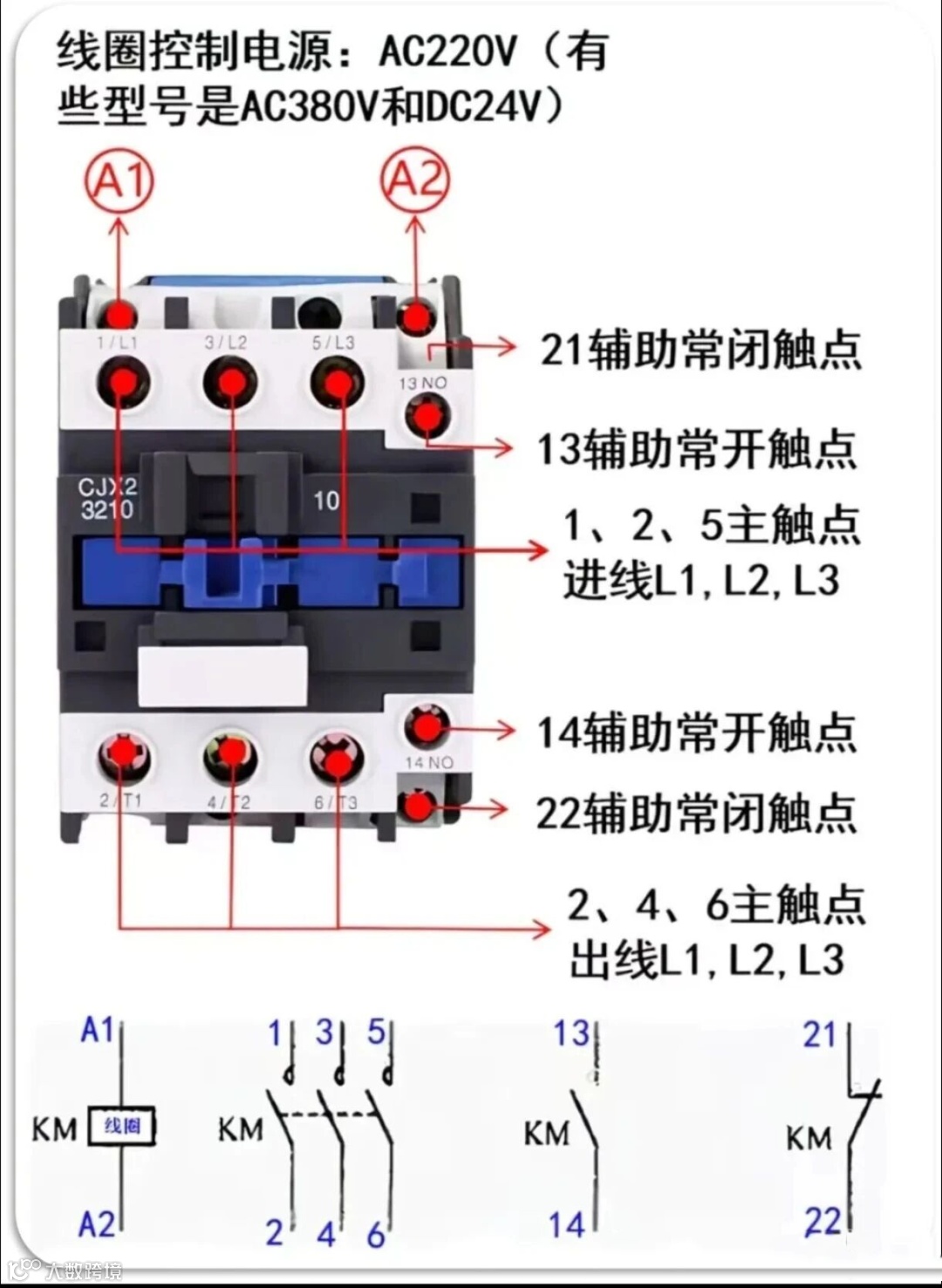

🔧 核心端子与功能

1. 线圈控制端（A1/A2）

- 供电电源：图中标注为 AC220V，也有 AC380V 或 DC24V 型号

- 作用：给线圈通电后，电磁铁吸合，带动主触点和辅助触点动作；断电后，弹簧复位，触点断开

- 注意：A1/A2 无极性，只要接入对应电压即可

2. 主触点（1/L1、3/L2、5/L3 进线 / 2/T1、4/T2、6/T3 出线）

- 用途：承载三相主电路电流（此型号为 32A），直接连接电源和负载

- 状态：线圈通电时闭合，断电时断开，用于控制设备的启停

- 标识：电路图中用 KM 加三条斜杠表示

3. 辅助触点

- 常开触点（NO：13-14）：线圈通电时闭合，断电时断开，常用于自锁、信号反馈或联动控制

- 常闭触点（NC：21-22）：线圈通电时断开，断电时闭合，常用于互锁、故障指示或急停回路

- 标识：电路图中 KM 后带 ---| |--- 表示常开， ---|⊤|--- 表示常闭
