01
概述

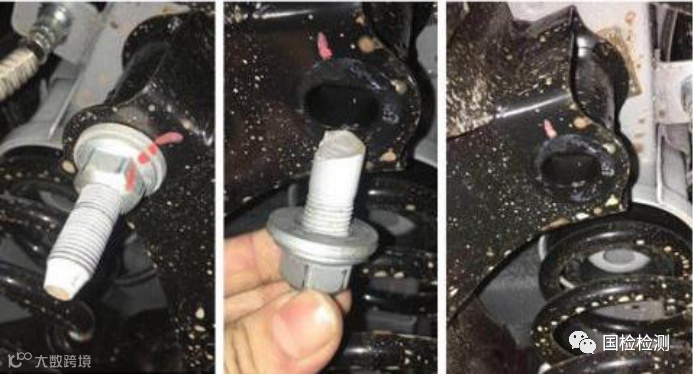

现有断裂单头螺栓残件四枚,未安装完好螺栓若干,该批螺栓材质为35CrMo,规格为M14,性能等级为12.9级,螺栓制造工艺为:冷镦—滚丝—热处理-涂防锈油。据反映,螺栓安装于车辆后副车架后安装点,安装工艺为:螺栓先焊接到后纵梁,随整车进行涂装,总装副车架合装后,使用螺母拧紧,安装扭矩为180±20N·m,未涂油。4S店进行售前PDI检测时发现送检螺栓断裂 ,要求分析其失效原因。图1所示为螺栓安装部位示意图,可见螺母未发生松动,组合件未发现明显的锈蚀痕迹。图2所示为螺栓宏观形貌,将四枚失效件分别标记为1#、2#、3#和4#,可见失效件存在两处断裂位置,一处为螺栓头杆连接处(1#、2#、4#),一处为光杆部位(3#),断口附近均未发现明显的塑性变形。失效螺栓表面喷涂油漆,未安装完好螺栓表面发黑处理。图3所示为完好螺栓头部宏观形貌,可见螺栓头部与隔板经焊接固定。
图1 螺栓安装部位示意图

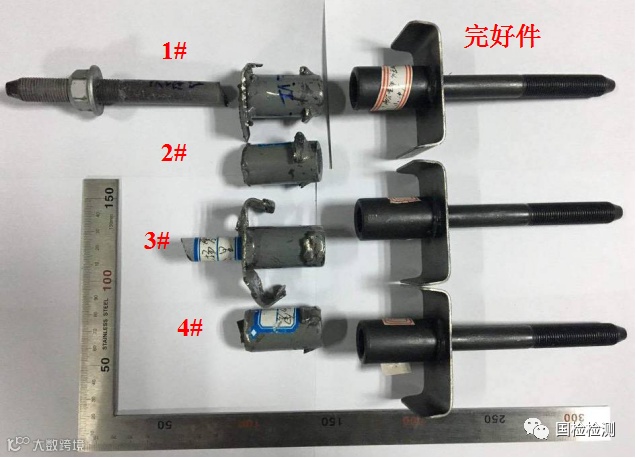

图2 螺栓宏观形貌

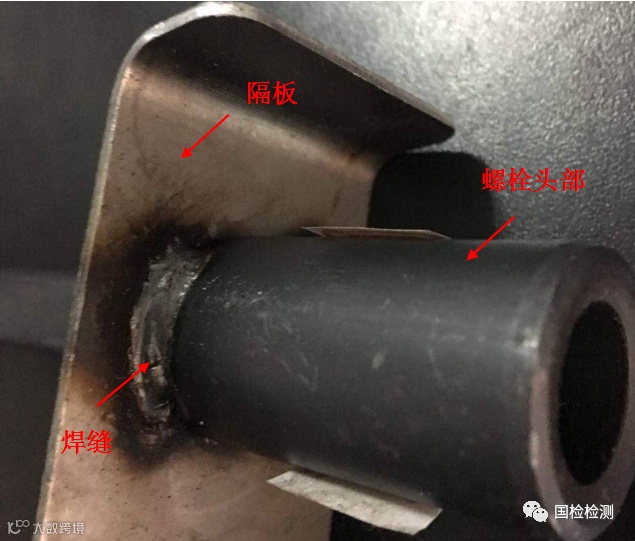

图3 完好螺栓头部宏观形貌
02
断口分析

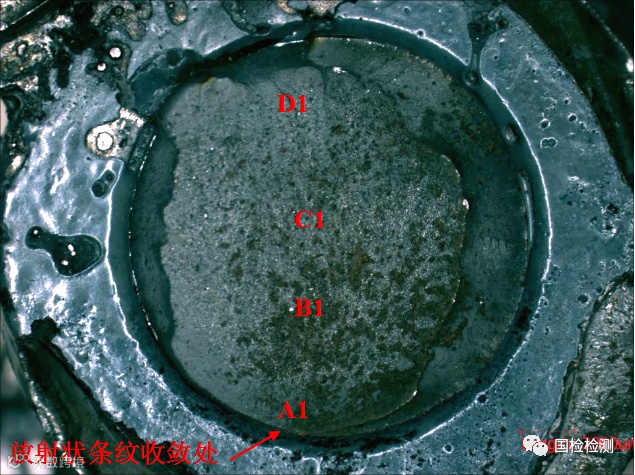

选取具有代表性的两枚螺栓残件2#、3#进行重点分析。图4所示2#断口低倍形貌,断口平整,无明显塑性变形,并可见明显的锈蚀痕迹。断面存在明显的放射状条纹,收敛于断口边缘(箭头所示)。将断口分为A1、B1、C1、D1四个区域进一步描述。
图4 2#断口低倍形貌

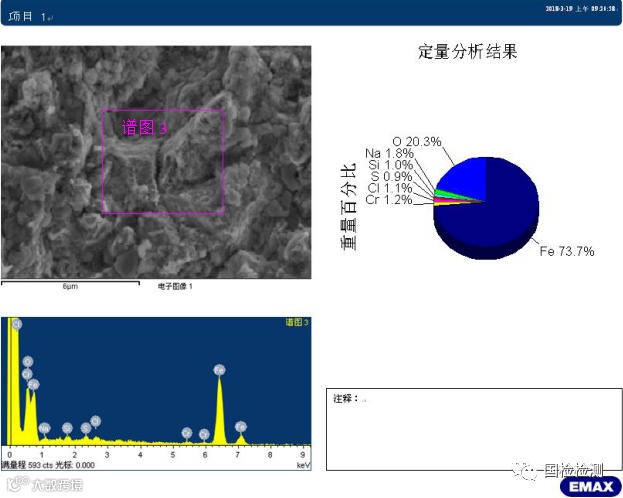

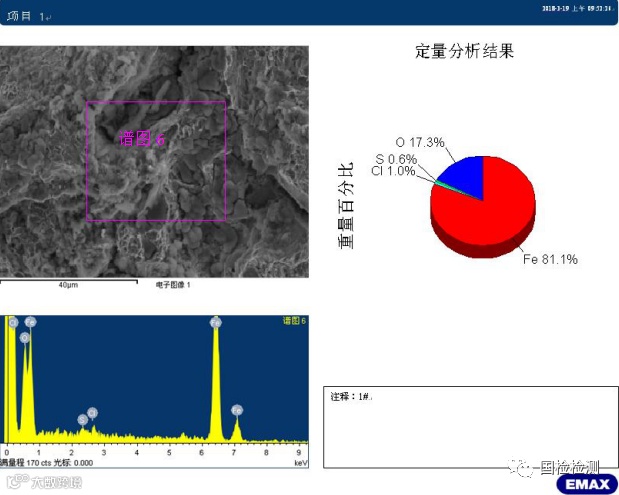

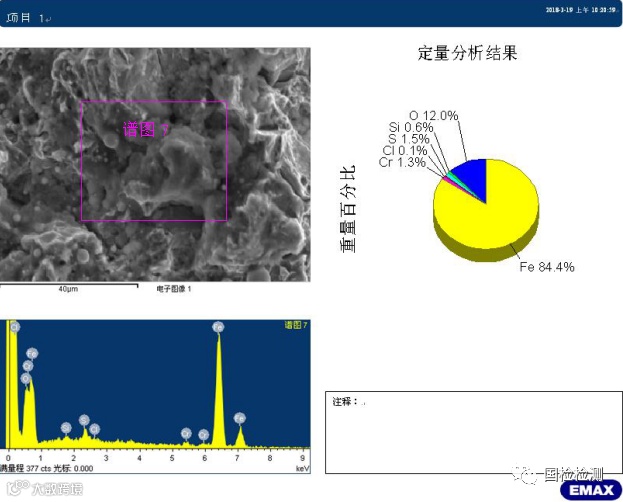

图5所示为A1区微观形貌,断面存在明显的覆盖物,隐约可见沿晶形貌。图6所示为A1区能谱分析结果,该区域存在大量氧元素,并存在少量氯、硫、钠、铬、硅等元素。
←
图5 A1区微观形貌
图6 A1区能谱分析结果
→

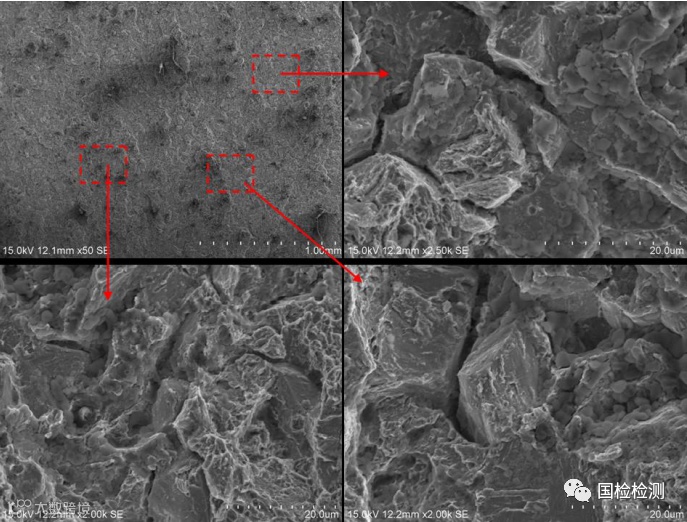

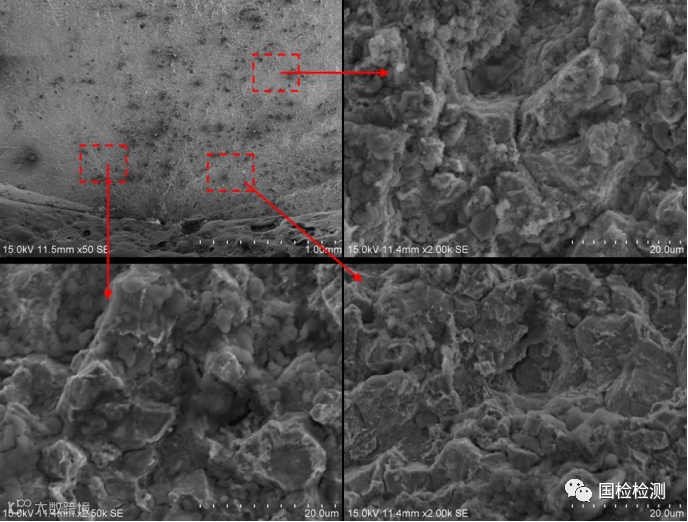

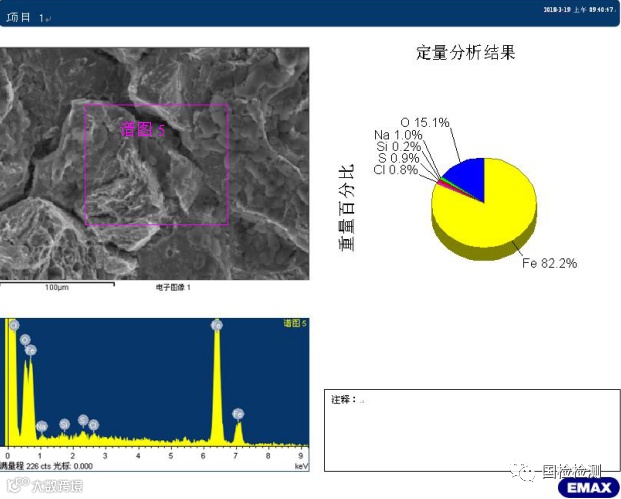

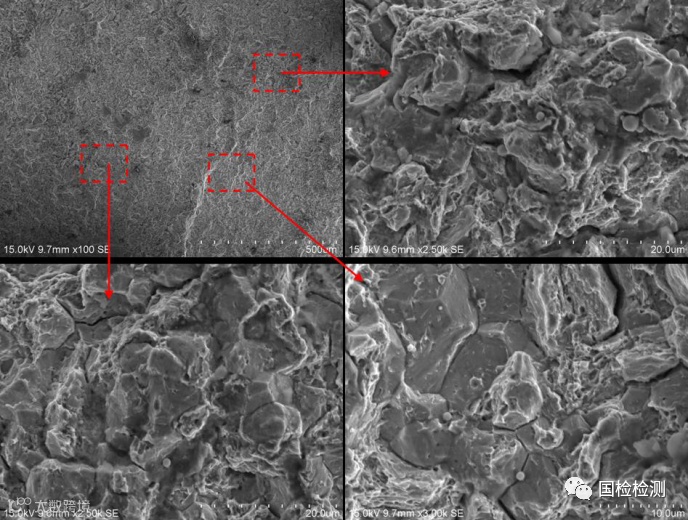

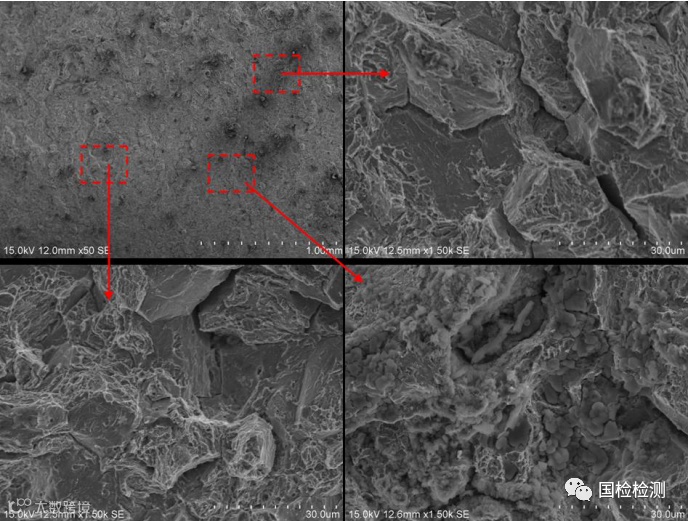

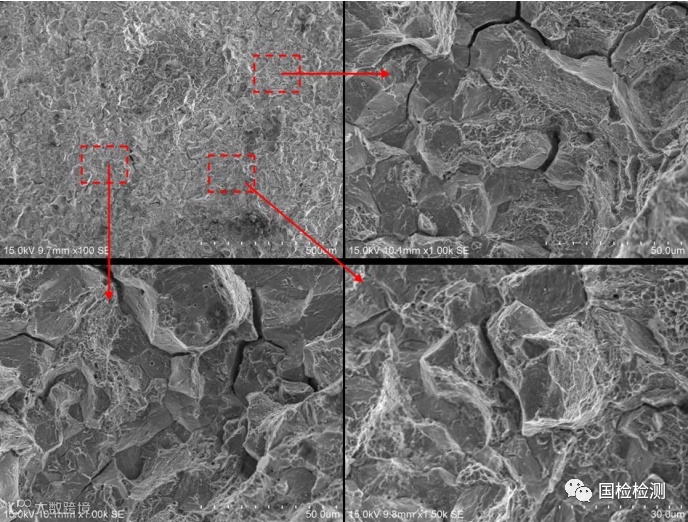

图7所示为B1区微观形貌,可见明显的沿晶形貌+准解理形貌,并伴随晶间二次裂纹,局部区域存在覆盖物。图8所示为B1区能谱分析结果,该区域存在大量氧元素,并存在少量氯、硫、钠、硅等元素。
←
图7 B1区微观形貌
图8 B1区能谱分析结果
→

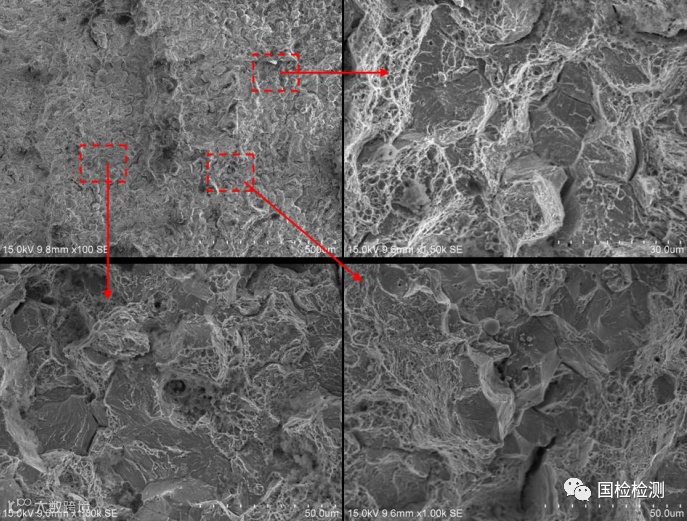

图9所示为C1区微观形貌,可见明显的沿晶形貌+准解理形貌,并伴随晶间二次裂纹,局部区域存在覆盖物。图10所示为C1区能谱分析结果,该区域存在大量氧元素,并存在少量氯、硫等元素。
←
图9 C1区微观形貌
图10 C1区能谱分析结果
→
图11所示为D1区微观形貌,可见明显的沿晶形貌+准解理形貌,并伴随晶间二次裂纹。
图11 D1区微观形貌

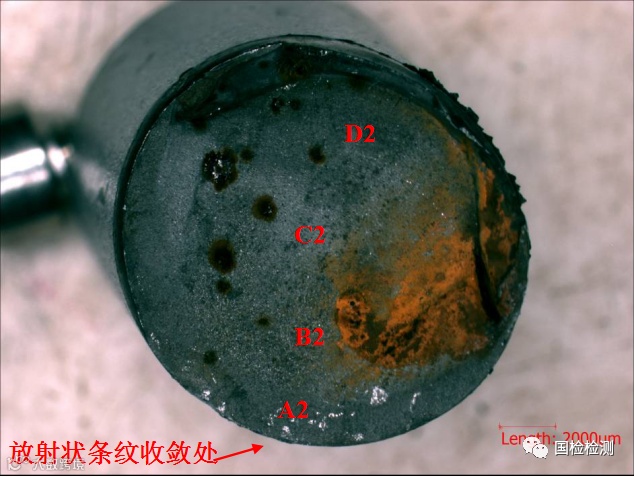

图12所示3#断口低倍形貌,断口平整,无明显塑性变形,并可见明显的锈蚀痕迹。断面隐约可见放射状条纹,条纹收敛于断口边缘(箭头所示)。将断口分为A2、B2、C2、D2四个区域进一步描述。
图12 3#断口低倍形貌

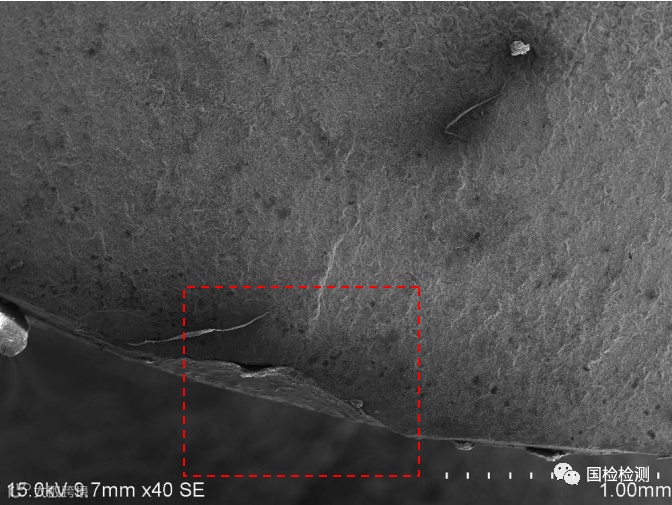

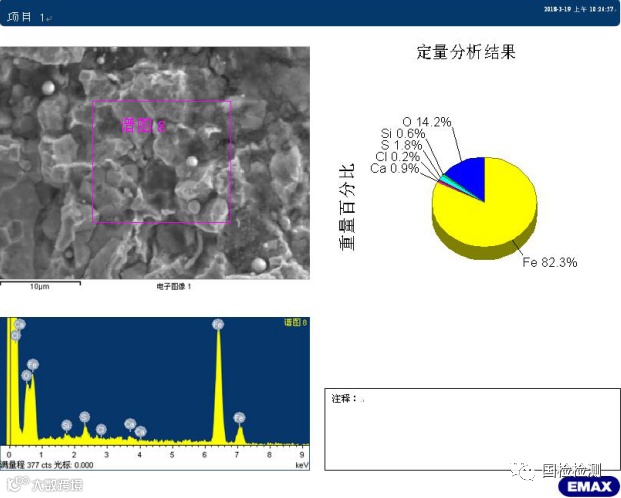

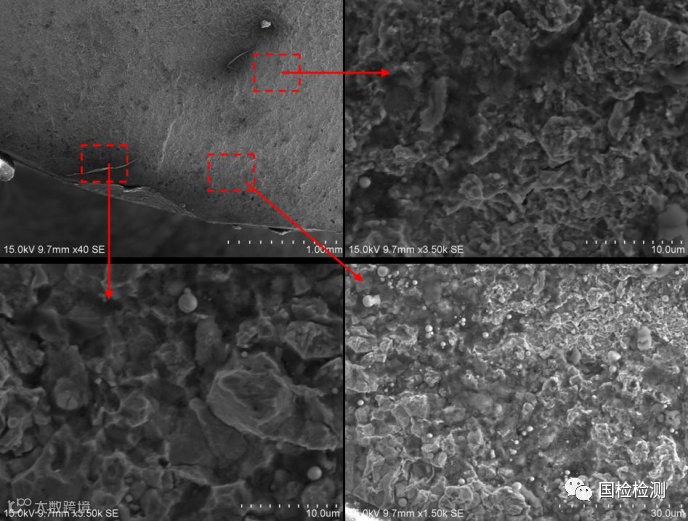

图13所示为A2区低倍形貌,可见断口边缘存在明显的凹坑缺陷。图14所示为A2区微观形貌,断面存在明显的覆盖物,隐约可见沿晶形貌。图15所示为A2区能谱分析结果,可见该区域存在大量氧元素,并存在少量氯、硫、钙、硅等元素。
图13 A2区微观形貌
图14 A2区微观形貌
图15 A2区能谱分析结果

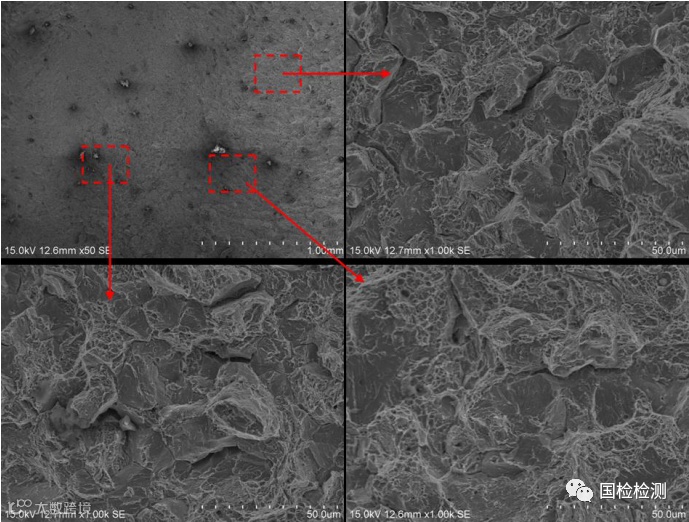

图16所示为B2区微观形貌,可见明显的沿晶形貌+准解理形貌,并伴随晶间二次裂纹,局部区域存在覆盖物。图17所示为B2区能谱分析结果,可见该区域存在大量氧元素,并存在少量氯、硫、铬、硅等元素。
←
图16 B2区微观形貌
图17 B2区能谱分析结果
→
图18所示为C2区微观形貌,可见明显的沿晶形貌+准解理形貌,并伴随晶间二次裂纹。
图18 C2区微观形貌
图19所示为D2区微观形貌,可见明显的沿晶形貌+准解理形貌,并伴随晶间二次裂纹。
图19 D2区微观形貌
03
金相检测

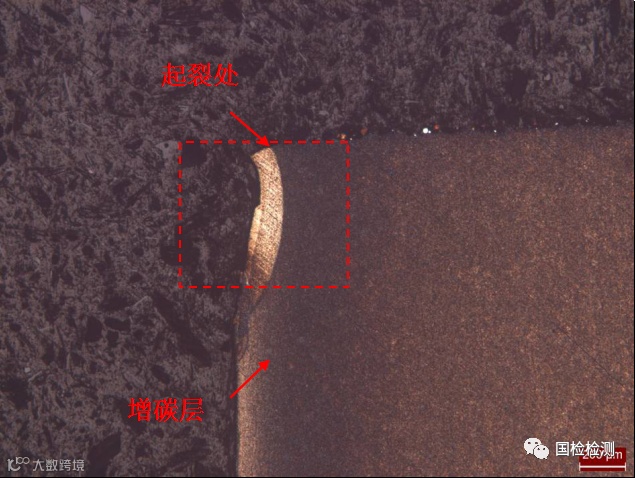

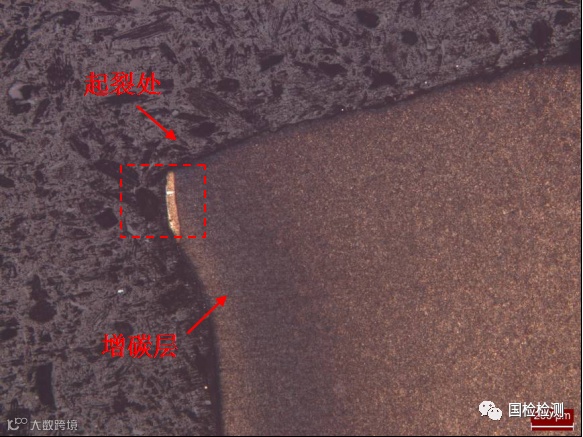

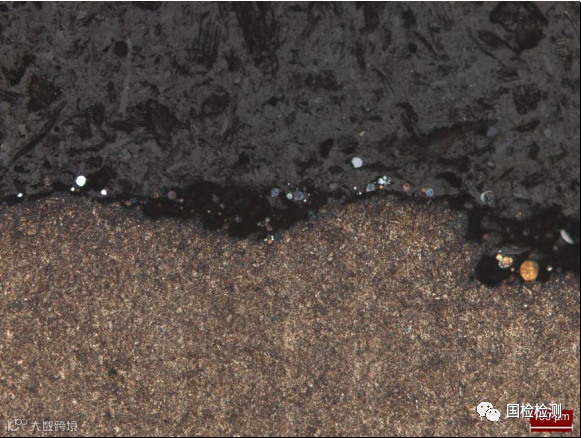

截取2#螺栓起裂处纵截面进行金相观察,如图20所示,可见起裂处边缘存在深度约0.05mm的异常组织(方框所示),同时螺栓表面存在深度约0.6mm的增碳层。
图20 2#螺栓起裂处金相组织

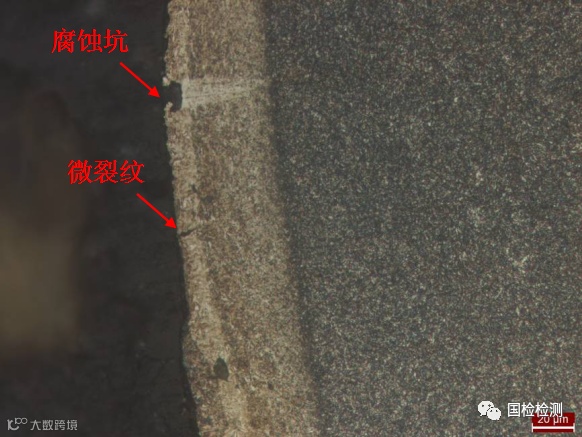

图21所示为起裂处边缘异常组织的高倍形貌,可见该部分显微组织为马氏体,且表面存在明显的腐蚀坑及微裂纹。起裂区为螺栓头杆连接处,靠近螺栓头部与隔板焊接位置,因此该异常组织应为焊接引起的热影响区。
图21 异常组织高倍形貌

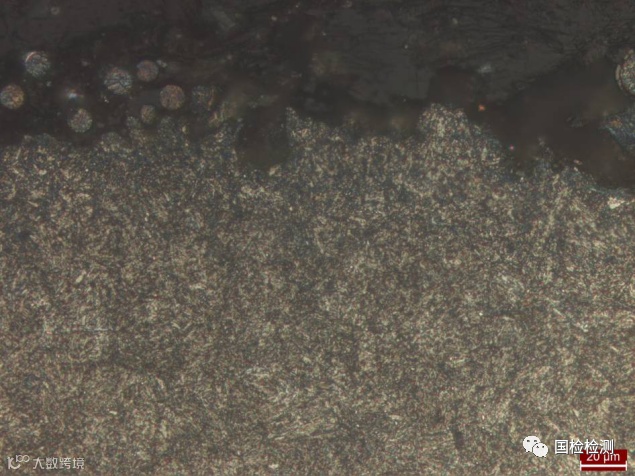

图22、图23所示为断口附近金相组织,可见裂纹走势蜿蜒,断面附近未发现明显的脱碳或増碳现象,未见明显的分支裂纹。
←
图22 2#螺栓断口附近金相组织
图23 2#螺栓断口附近显微组织
→

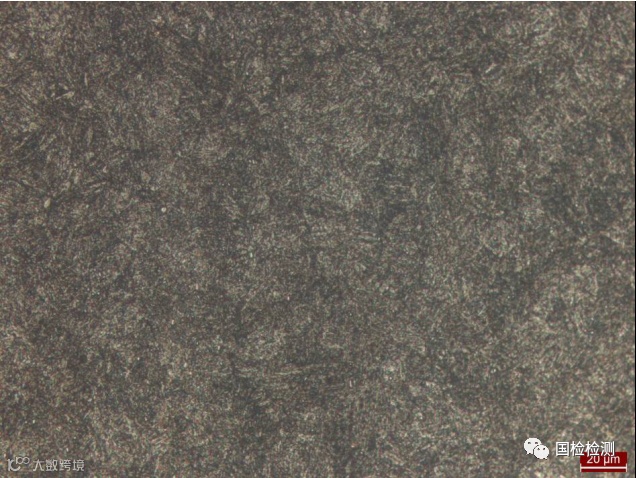

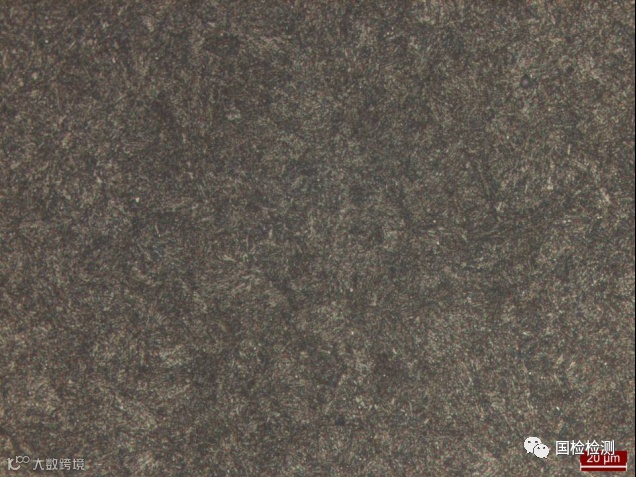

图24所示为2#螺栓芯部显微组织,为均匀的回火索氏体,无异常。
图24 2#螺栓芯部显微组织

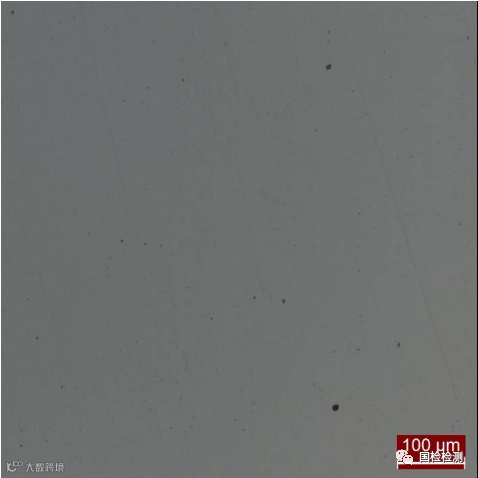

图25所示为2#螺栓非金属夹杂物形态,根据“GB/T 10561-2005”标准规定,判定为D类球状氧化物(细系)1级,无异常。
图25 2#螺栓非金属夹杂物形态
在3#螺栓起裂凹坑处截取纵截面进行金相观察,如图26所示,可见起裂处边缘存在深度约0.1mm的异常组织(方框所示),同时螺栓表面存在深度约0.6mm的增碳层。
图26 3#螺栓起裂处金相组织

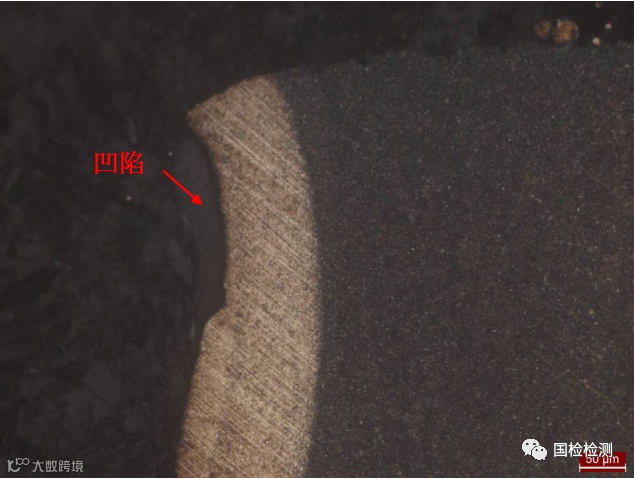

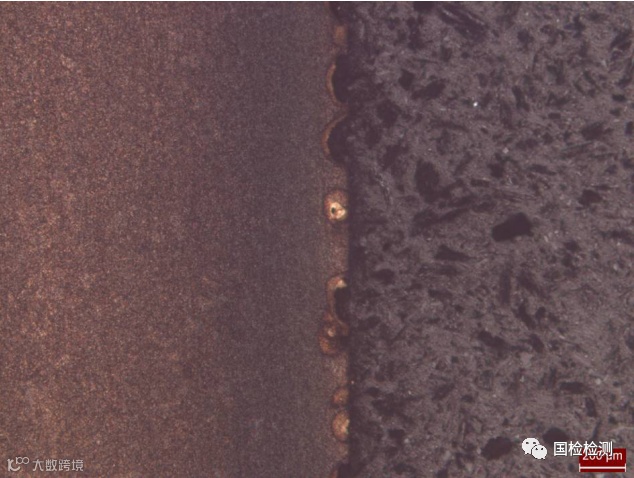

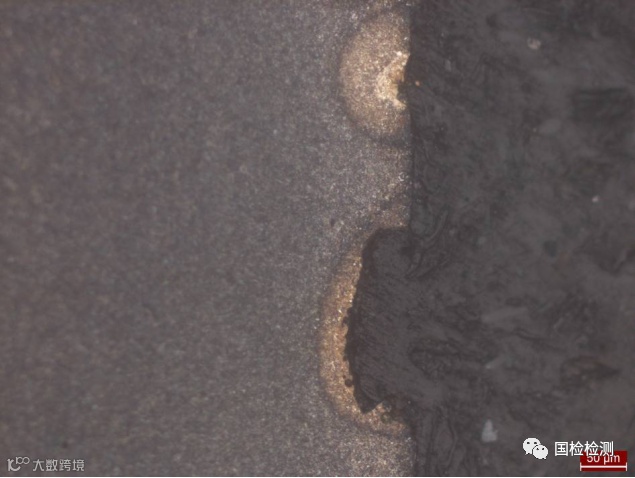

图27所示为3#螺栓起裂处边缘异常组织的高倍形貌,可见该部分显微组织为马氏体,且存在明显的凹陷现象。图28、图29所示为3#螺栓远离断口的杆部表面组织,可见大量的凹坑缺陷,凹坑周围显微组织同样为马氏体。3#螺栓起裂区为杆部,远离螺栓头部与隔板焊接位置,因此该异常组织可能为焊接引起的烧伤组织。
图27 异常组织高倍形貌
图28 远离断口的杆部表面金相组织
图29 远离断口的杆部表面显微组织
图30所示为3#螺栓芯部显微组织,为均匀的回火索氏体,无异常。
图30 3#螺栓芯部显微组织

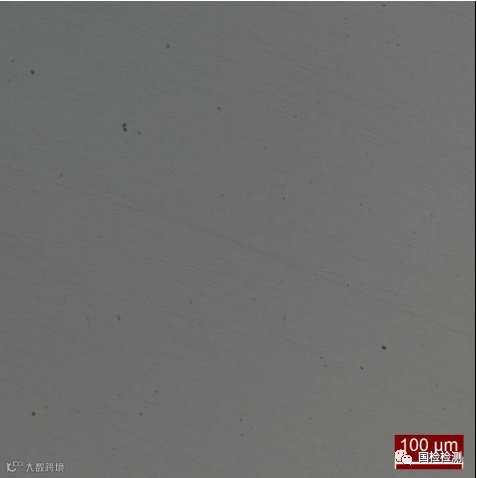

图31所示为3#螺栓非金属夹杂物形态,根据“GB/T 10561-2005”标准规定,判定为D类球状氧化物(细系)1级,无异常。
图31 3#螺栓非金属夹杂物形态

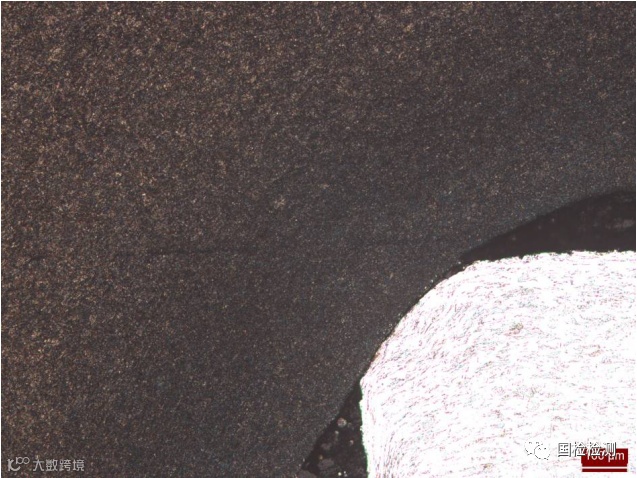

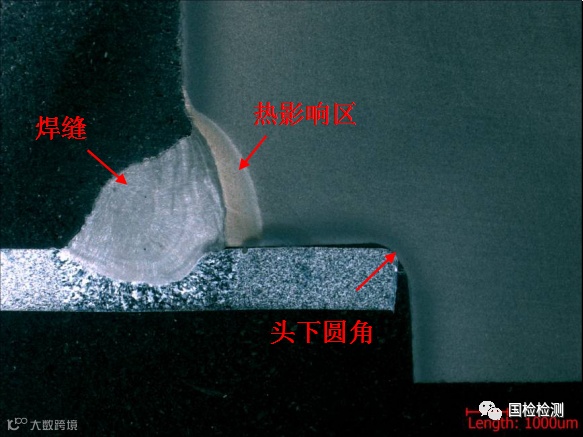

截取完好螺栓头部纵截面进行金相观察,低倍组织如图32所示,头下圆角处金相组织如图33所示,焊接热影响区仅限于头部表面,未影响至头下圆角处,螺栓表面存在明显的増碳层。
←
图32 完好螺栓纵截面低倍组织
图33 完好螺栓头下圆角金相组织
→
04
性能检测

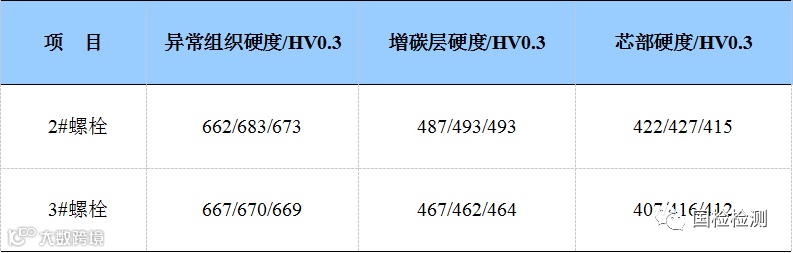

对失效螺栓断口附近异常组织区、表面増碳区、芯部分别进行显微硬度检测,结果如表1所示,可见异常组织区硬度明显高于其他区域,同时増碳区硬度超过“GB/T 3098.1-2010”标准中关于12.9级螺栓表面硬度的上限(≤435HV)。
表1 失效螺栓硬度检测结果
任选四枚完好螺栓进行拉力试验,抗拉强度分别为1281MPa、1327MPa、1284MPa、1279MPa,断裂位置为未旋合的螺纹长度内,均符合“GB/T 3098.1-2010”标准中关于12.9级螺栓抗拉强度的要求(≥1220MPa)。

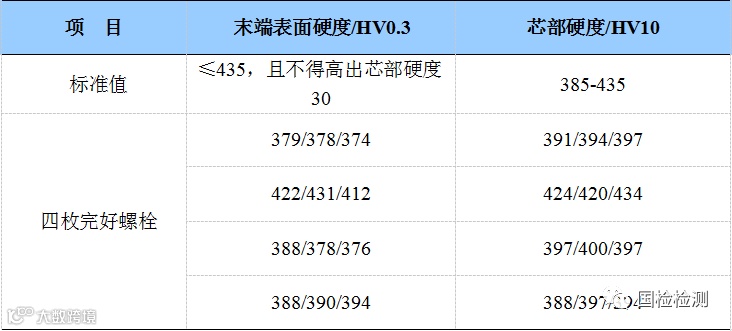

对四枚完好螺栓分别进行表芯硬度测试,结果如表2所示,均符合“GB/T 3098.1-2010”标准中关于12.9级螺栓的相关要求。
表2 完好螺栓硬度检测结果
05
化学成分分析

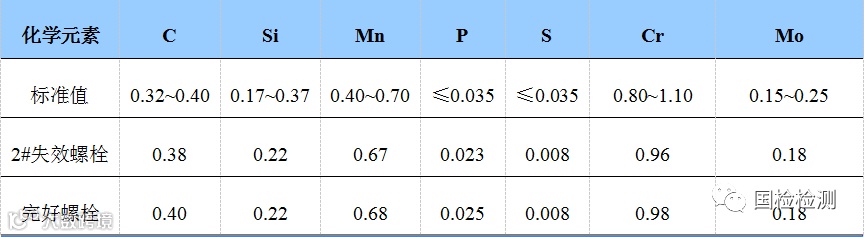

采用碳硫分析仪对2#失效螺栓与任选一枚完好螺栓分别进行化学成分分析,结果如表3所示,符合“GB/T 3077-2015”标准中关于35CrMo钢的规定。
表3 螺栓化学成分(%)
采用测氢仪测定失效螺栓断口附近氢含量, 2#螺栓基体氢含量为1.3ppm,3#螺栓基体氢含量为1.1ppm,无异常。
06
原因分析与结论
您觉得这个螺栓断裂的原因是什么呢?欢迎大家踊跃留言发表自己的看法。
