什么是配电室？配电室是指10kV及以下电压等级设备的设施，分为高压配电室和低压配电室。高压配电室一般指6kV－10kV高压开关室；低压配电室一般指10kV或35kV站用变出线的400V配电室。

简单来说：就是引入电源不经过电力变压器变换，直接以同等级电压重新分配给附近的变电所或者供给给各用电设备的电能供配电场所称之为配电所（站）。其实，最直白的理解就是插排的道理，下端接用户多了，不够分了，需要多点节点。

下面基于工程实例，图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线，看看分别都包含了什么设备。

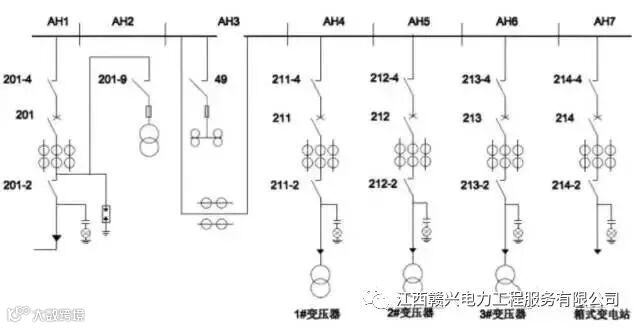

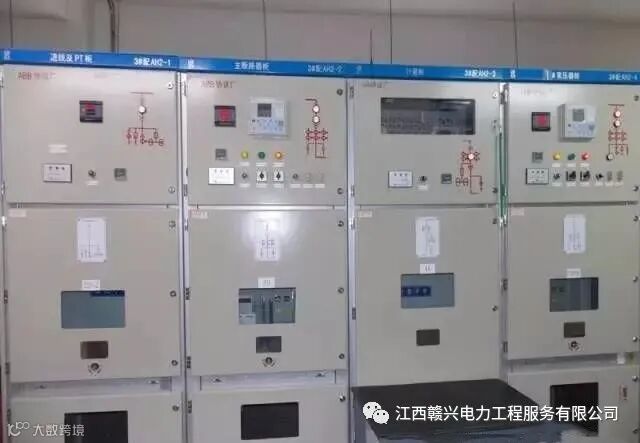

1、常用高压柜柜型

（1）环网柜-负荷开关柜

用于低基配电室或变压器容量小于1250kVA的高基配电室。

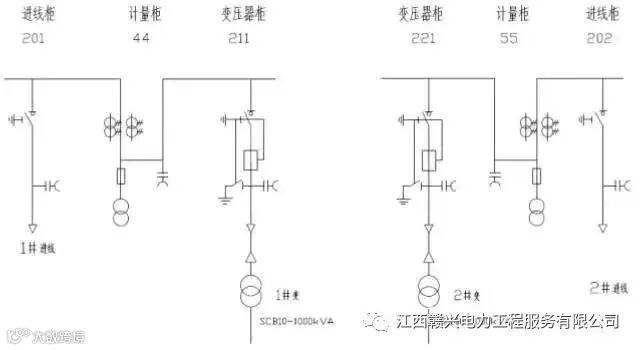

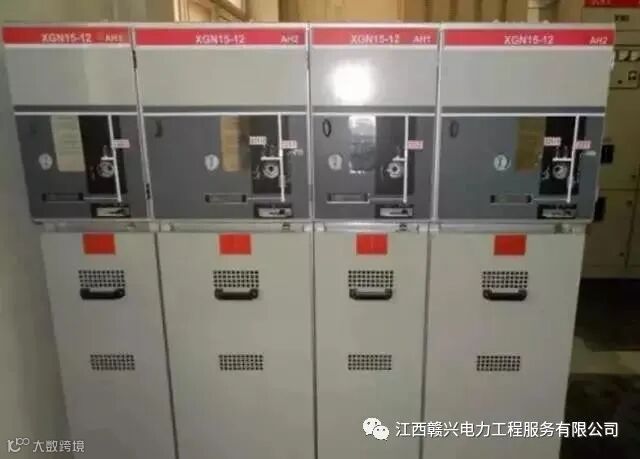

常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）

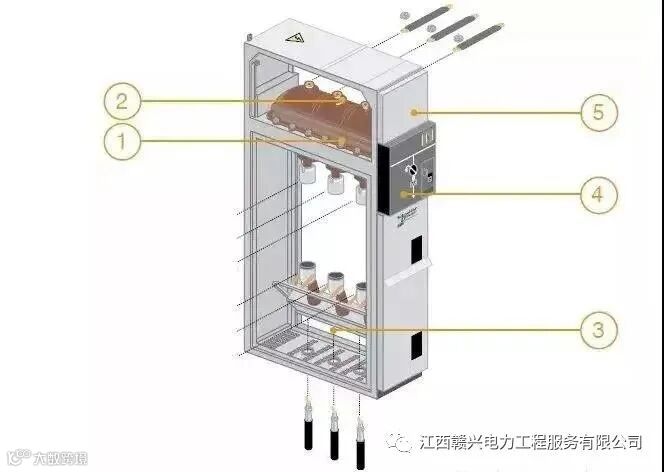

1、开关间隔；2、母线间隔；3、电缆间隔；4、操作机构间隔；5、控制保护间隔

（2）中置柜-断路器柜

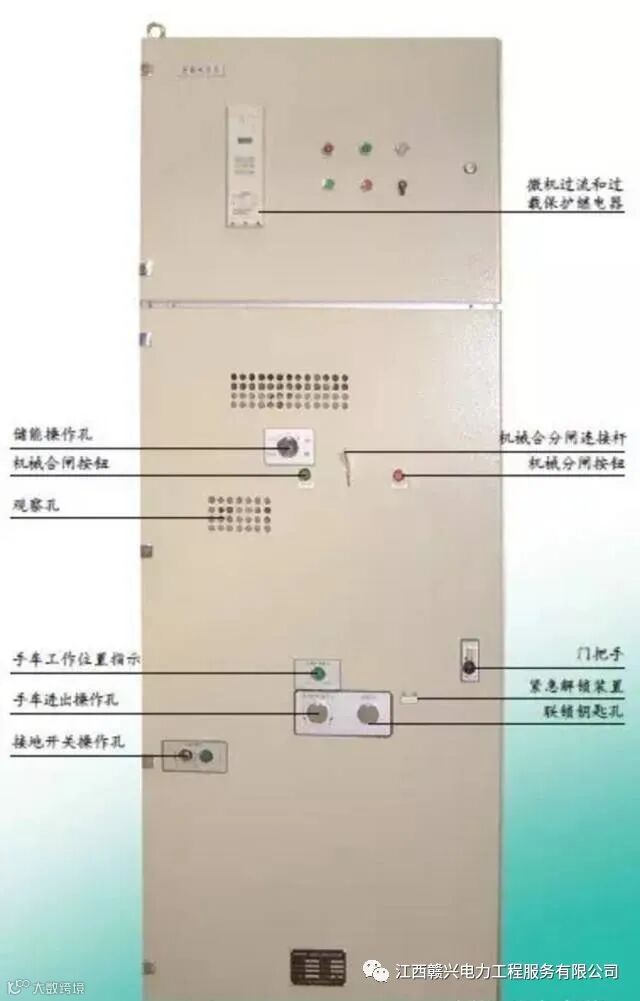

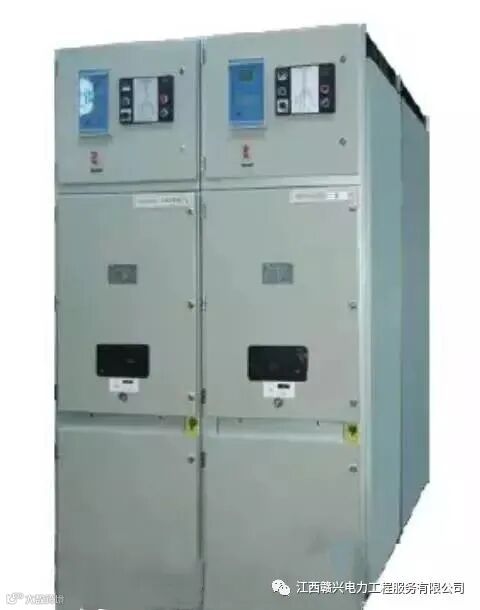

用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）

常用断路器型号：VD4（ABB）、VS1（国产）

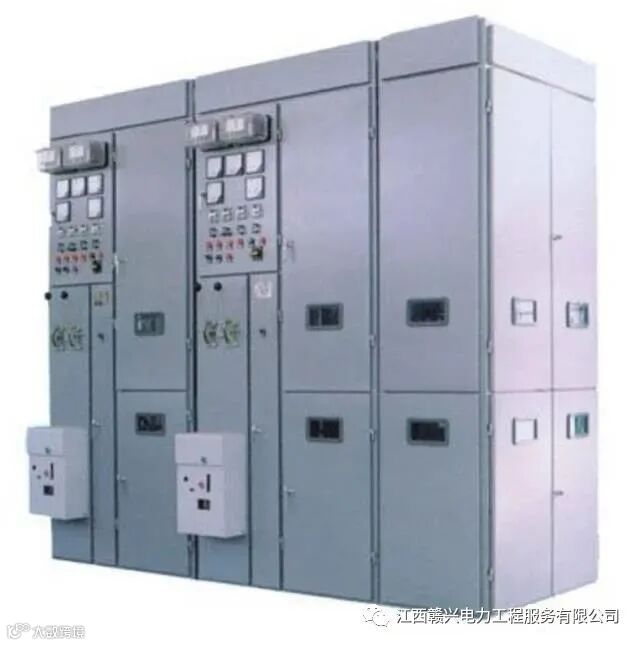

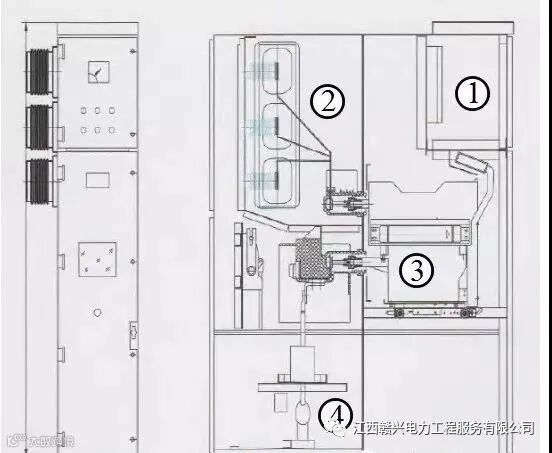

1、二次仪表室；2、母线室；3、断路器手车室；4、电缆室

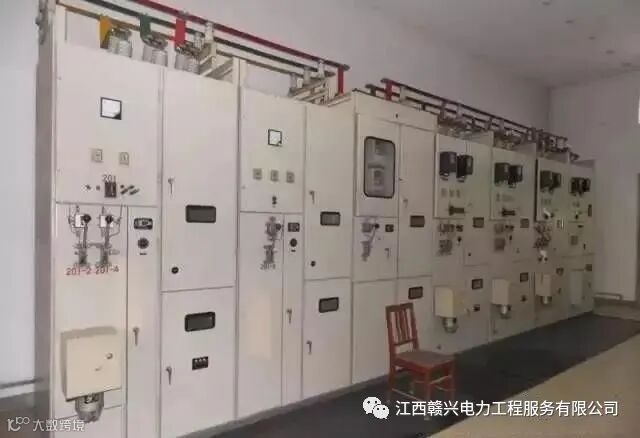

（3）固定式配电柜

在较老配电室常见：GG1A-12（F）

（4）其他各厂家衍生的自主开发柜型

通用公司 P/VⅡ柜

高压开关柜“五防”概念：防止带负荷合闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔

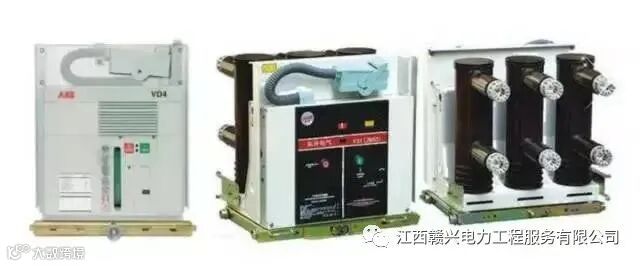

2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）

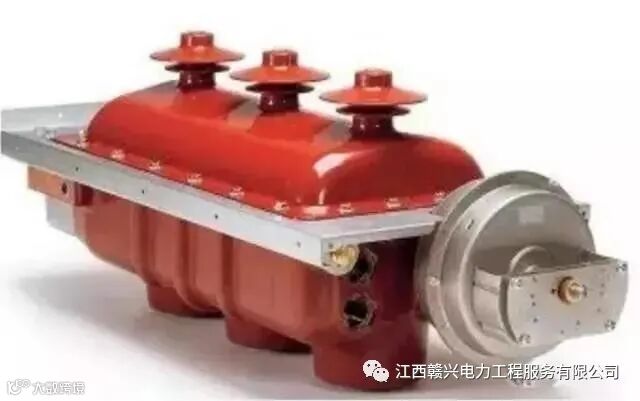

3、高压负荷开关（ABB-SFG）

高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

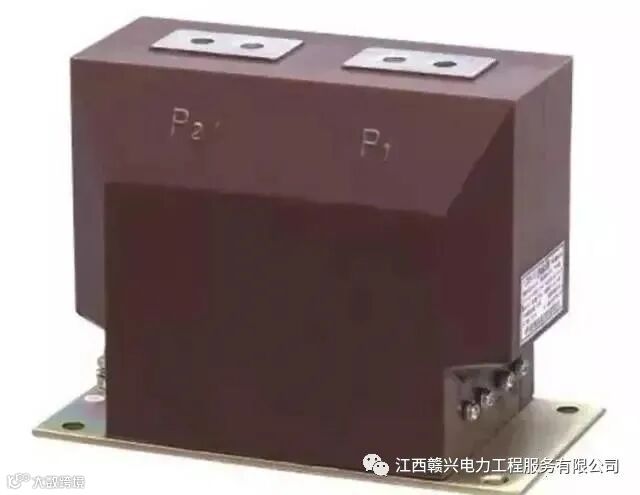

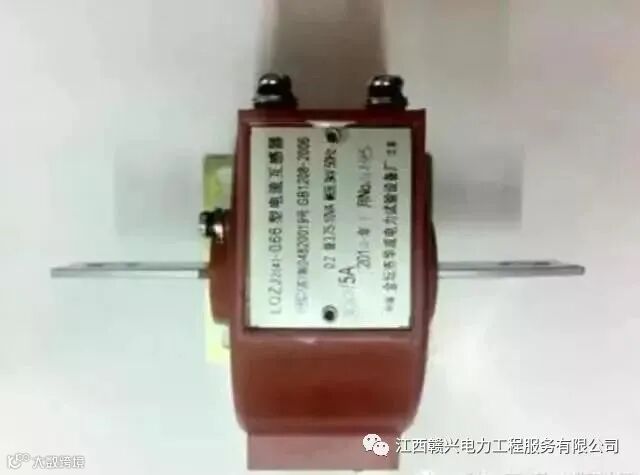

4、10kV电流互感器（LZZBJ9-10）

环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。

常用变比：100/5、150/5、200/5、250/5等

测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）

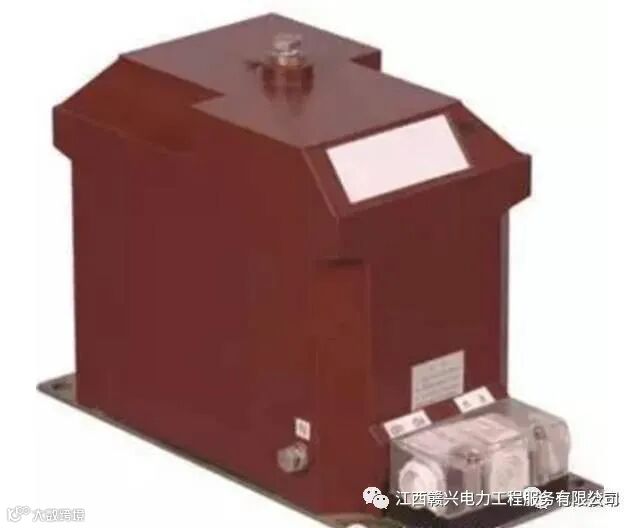

5、10kV电压互感器（JDZ10-10A）

环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

常用变比：10/0.1kV

高压柜内电压互感器常规将10kV变为100V。

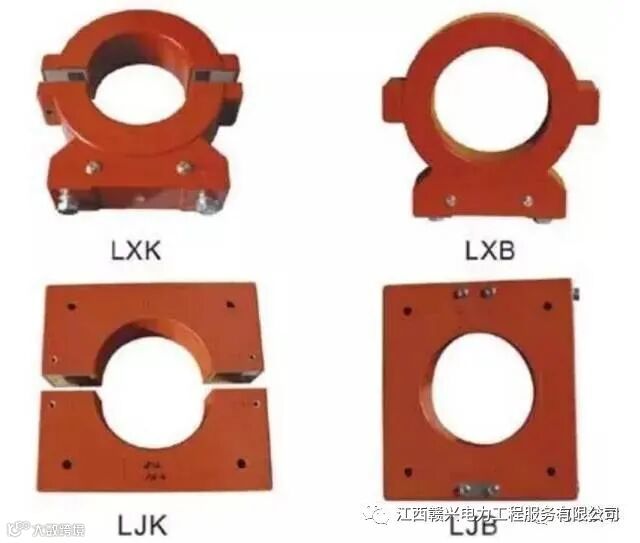

6、零序电流互感器（LJK100J 100/5）

当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作。

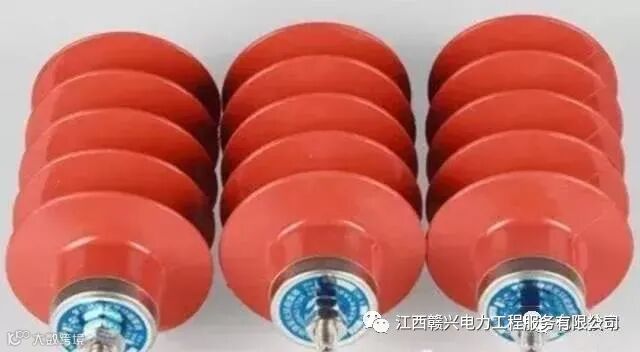

7、氧化锌避雷器HY5WZ2

利用氧化锌良好的非线性伏安特性，在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

出线柜：HY5WZ2-17/43.5

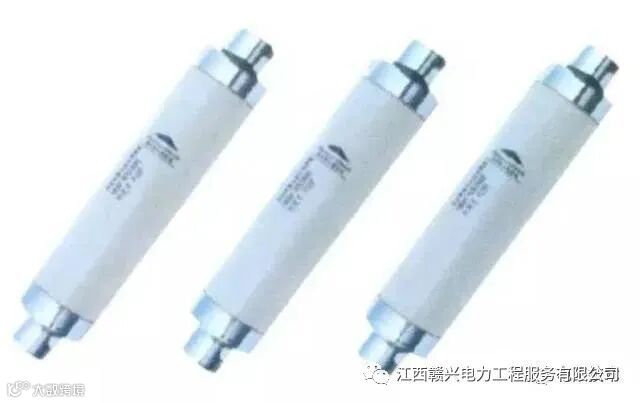

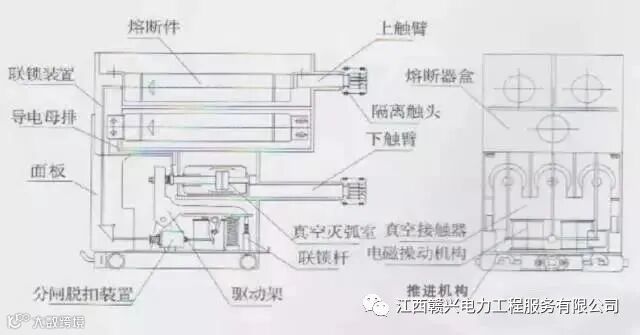

8、高压熔断器

熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害。

保护变压器：SFLAJ-12kV

保护电压互感器：XRNP-12/0.5

户外跌落式：HRW12-10

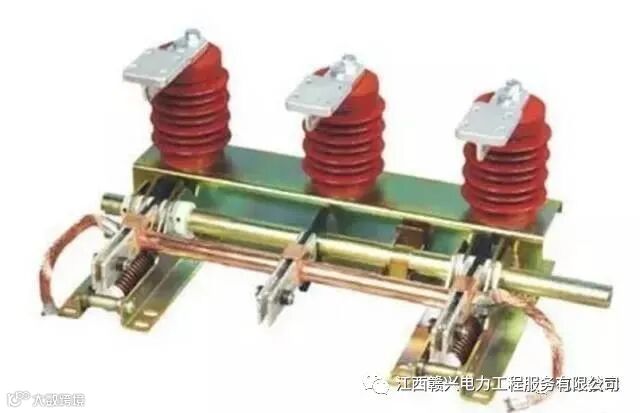

9、高压接地开关（JN15-12/31.5）

使用于12kV及以下交流50Hz的电力系统中，可与各种型号高压开关柜配套使用，亦可作为高压电器设备检修时接地保护用。

10、综合保护装置

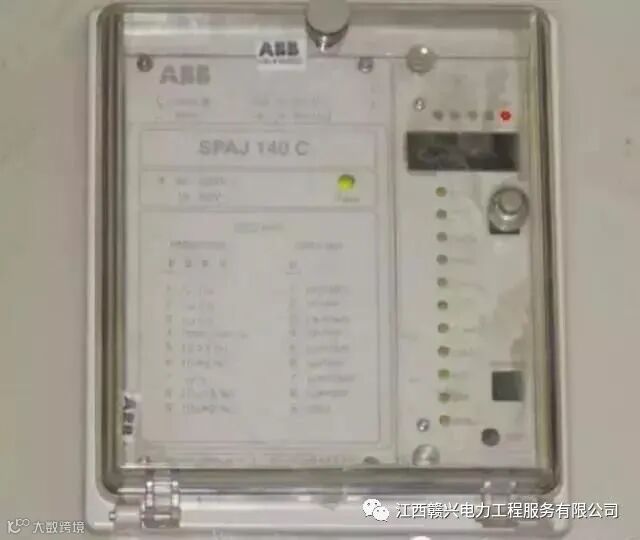

ABB-140C

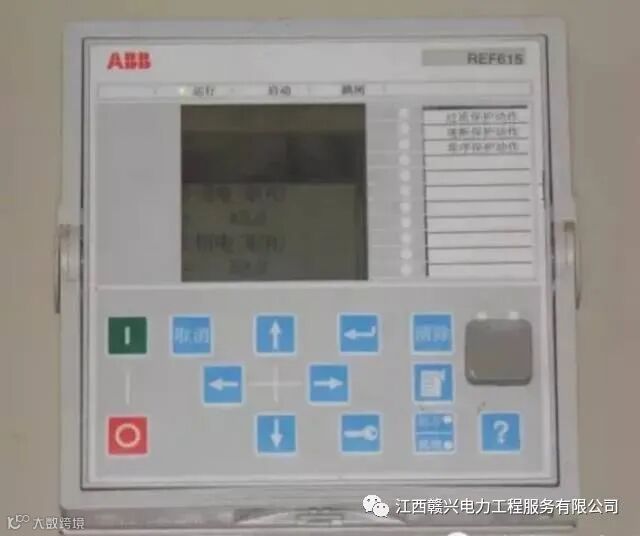

ABB-REF615

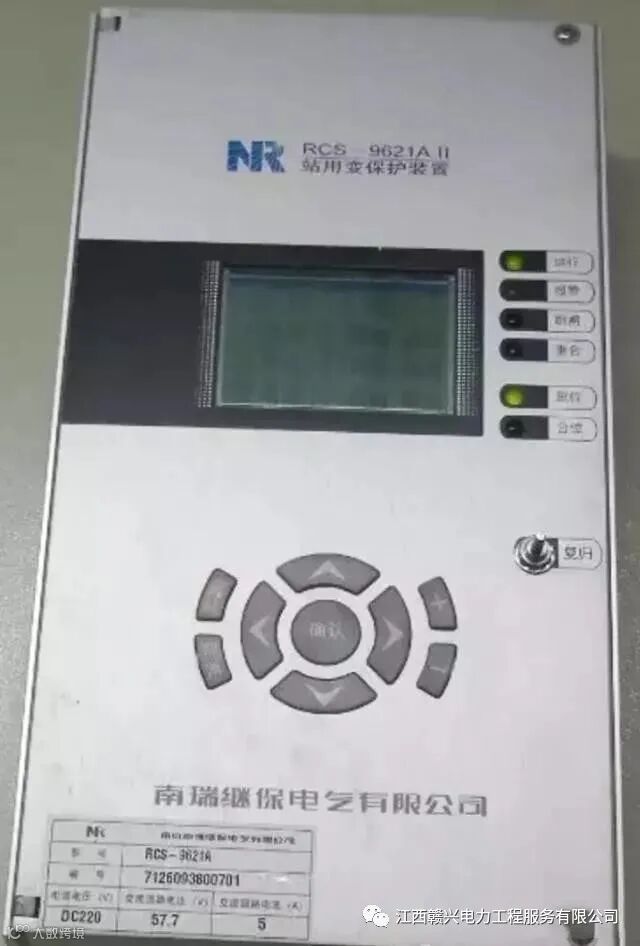

南瑞PCS9621A

综合保护装置概念：集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

功能：在故障状态下启动保护动作，输出保护信号。

安装位置：进线柜、出线柜、母联柜（有断路器的柜内）。

保护的类型：

过流保护：短时间的电流增大，一会儿就恢复了不断电，如无法恢复就断电。（时间）

速断保护：电流突然增大，不断电会烧坏设备。

零序保护：测量通过三相的线电流和，达到预设值时动作。

变压器保护信号：变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯（由变压器引来）

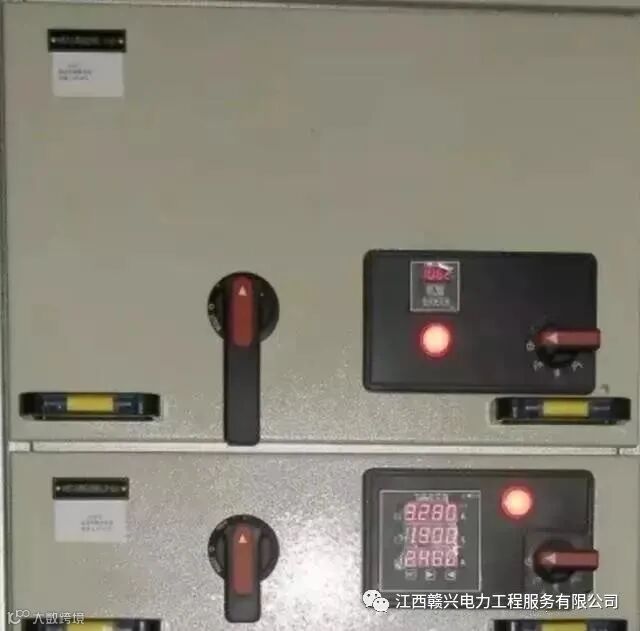

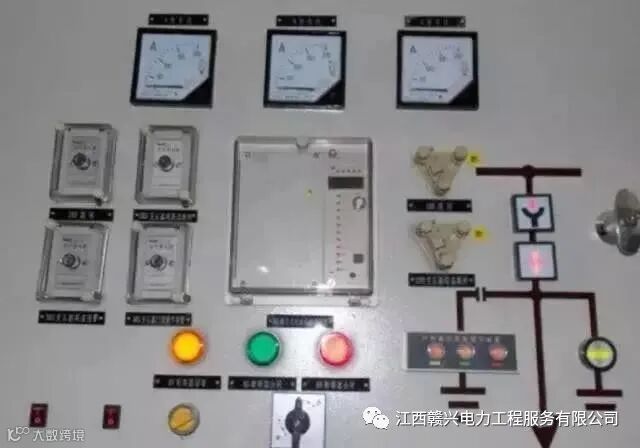

11、高压柜仪表室

1、计量表；2、信号继电器；3、综合保护装置；4、检修压板；5、位置指示灯；6、分合闸状态指示灯；7、带电指示器；8、照明开关；9、加热开关；10、手动操作开关；

10kV配电室低压设备

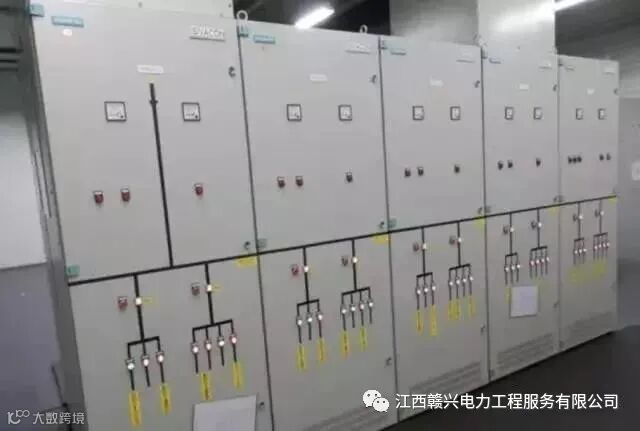

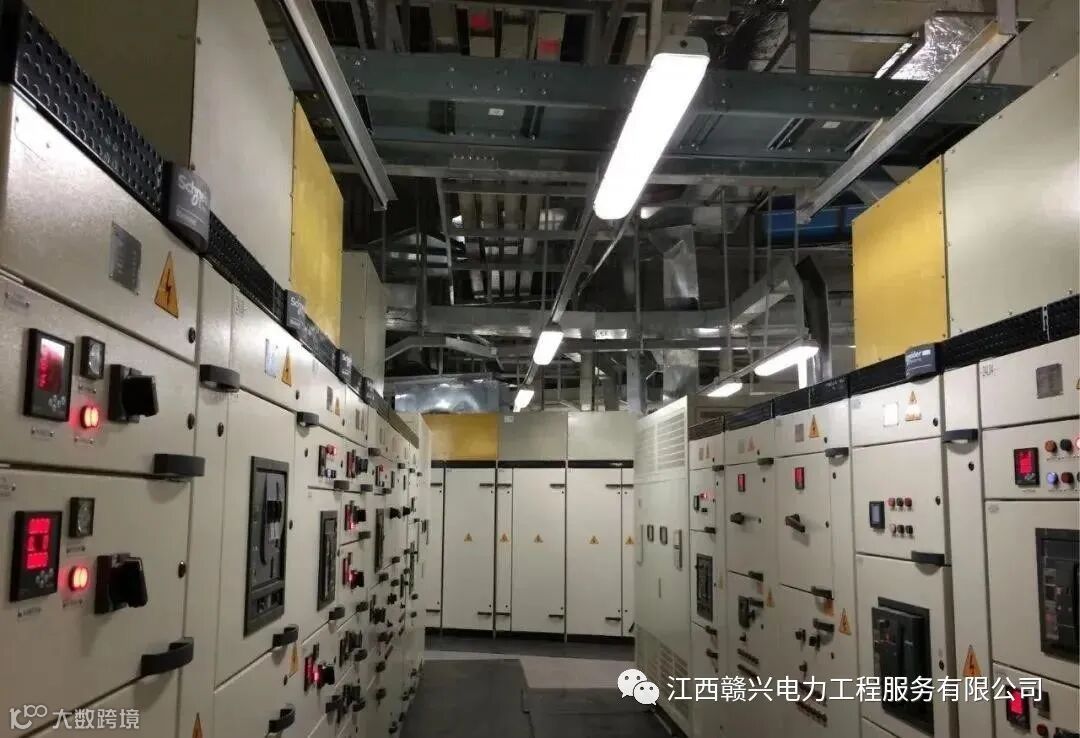

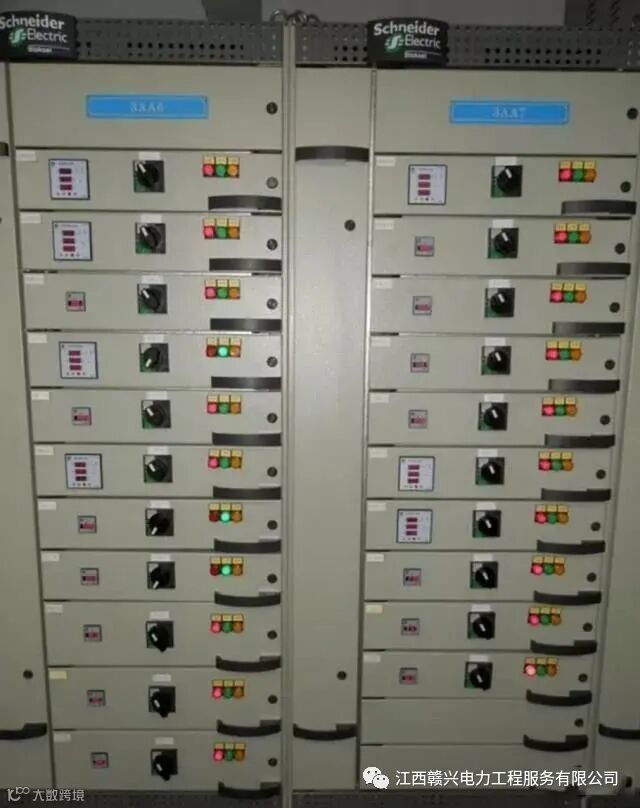

1、380V常用低压配电柜柜型

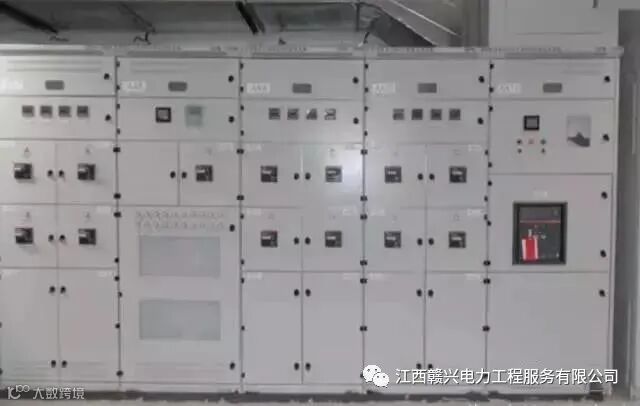

（1）低压抽出式配电柜：GCK、GCS、MNS

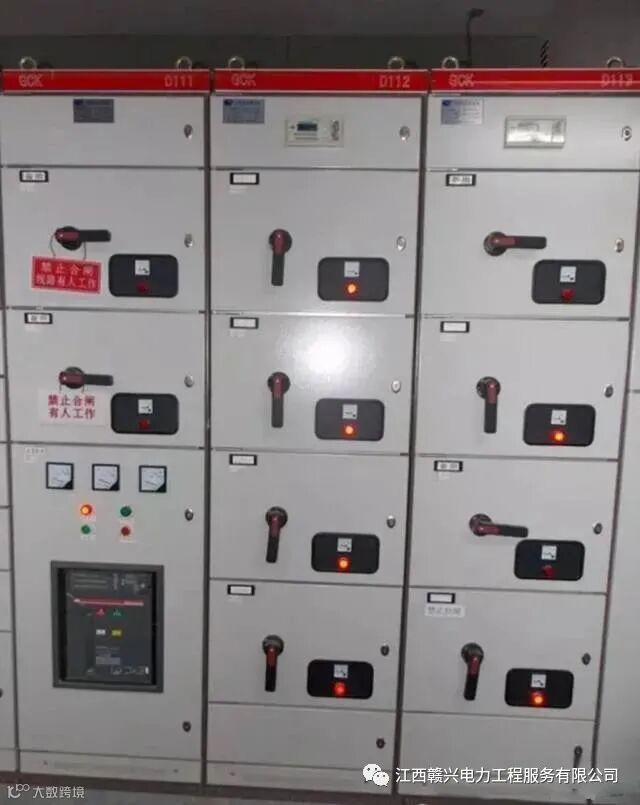

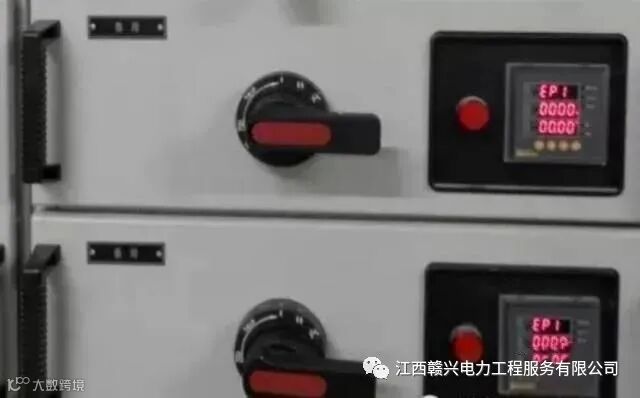

（GCK）

手柄只有分闸、合闸两个位置

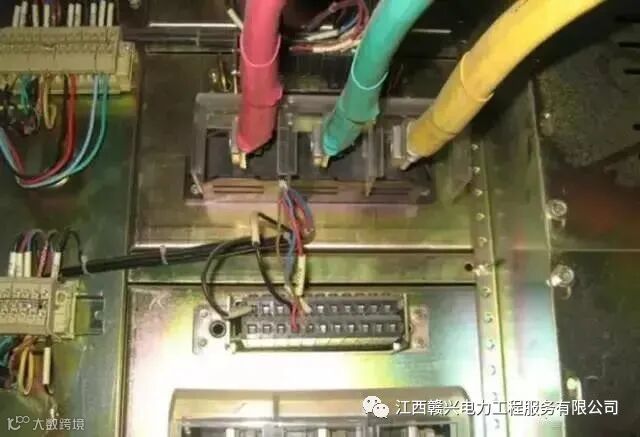

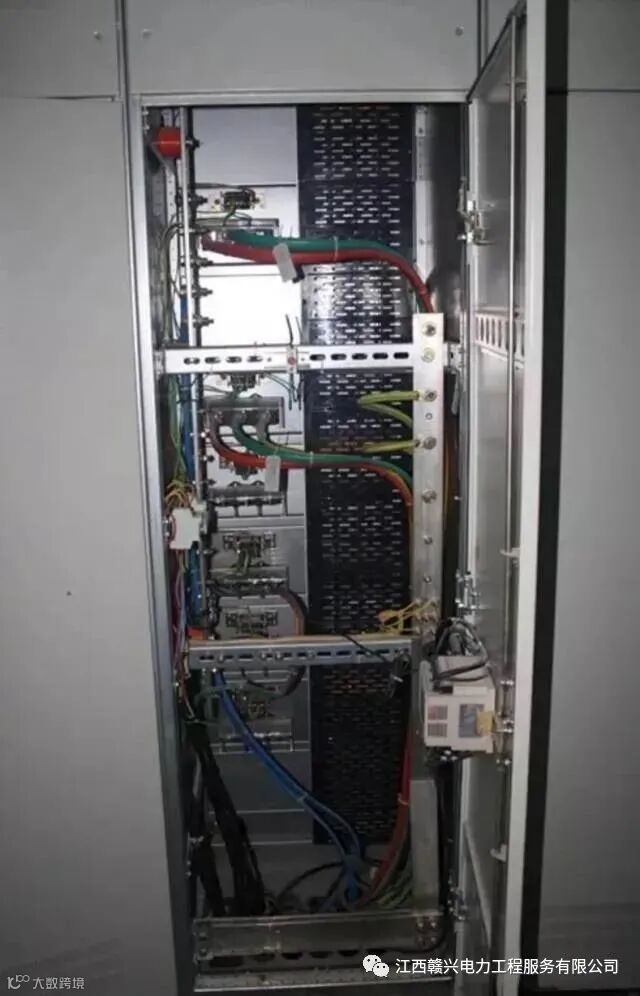

GCK柜柜后，已安装电缆

（GCS）

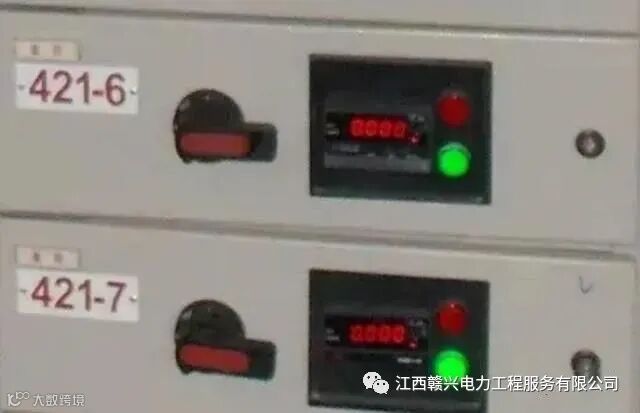

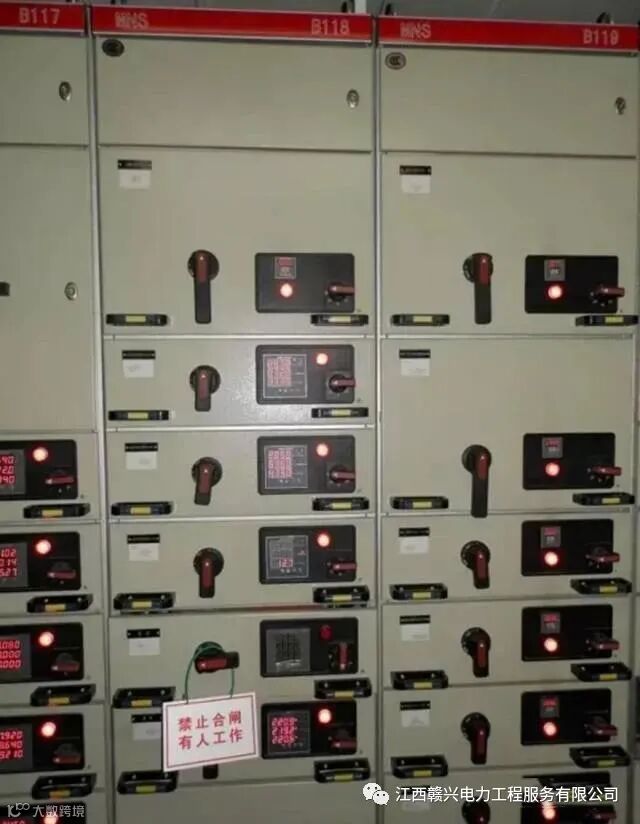

手柄有工作、分闸、试验、隔离、抽出位置

（MNS）

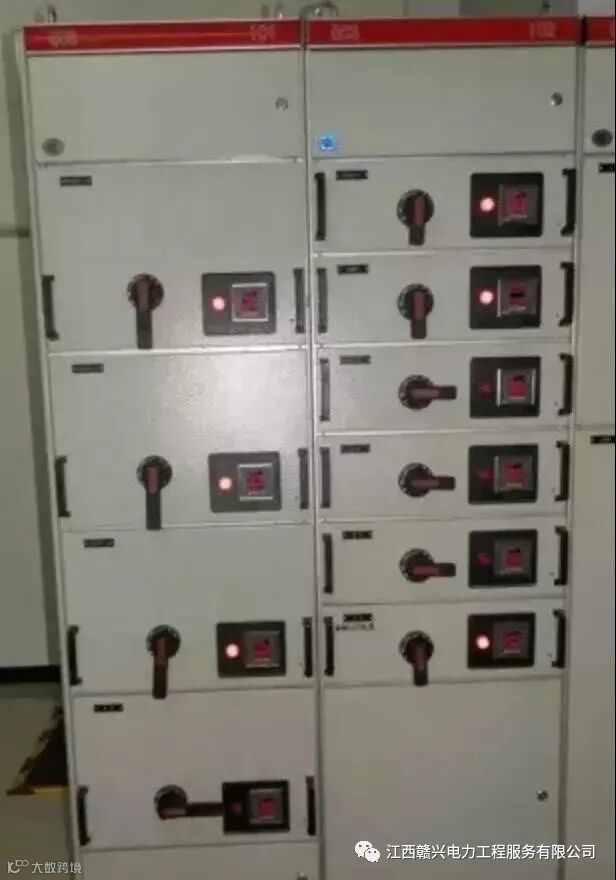

手柄分两个，主手柄为分合闸位置，副手柄为试验、隔离、抽出位置

GCK、GCS、MNS柜的主要区别：

GCK、GCS柜国内自主设计开发，MNS柜从ABB公司引进。

GCK、GCS采用8MF型材，MNS采用C型材。

GCK最小模数为1个单元，GCS最小模数为1/2个单元，MNS最小模数为1/4个单元。

GCK每面柜子最多9层，GCS每面柜子最多11层，MNS每面柜子最多9层并可以做成双面。

（2）低压固定式开关配电柜：JYD、GGD

（JYD）

（GGD）

（3）全封闭分割式配电柜：GFB2-2008（新柜型用于低基配电室）

（GFB）

北京市电力公司“五统一”标准出台后，与生产厂家一同开发、设计的用于低基配电室的低压柜，目前新建低基配电室必须采用此柜型。

（4）照明或动力配电箱：PGL（配电内室较少使用）

（5）其他厂家原装配电柜

施耐德原装柜

西门子原装柜

2、断路器

（1）低压断路器

能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

技术指标：In额定电流、ICU额定短路分段能力、ICS额定运行短路分断能力、ICW短时耐受电流

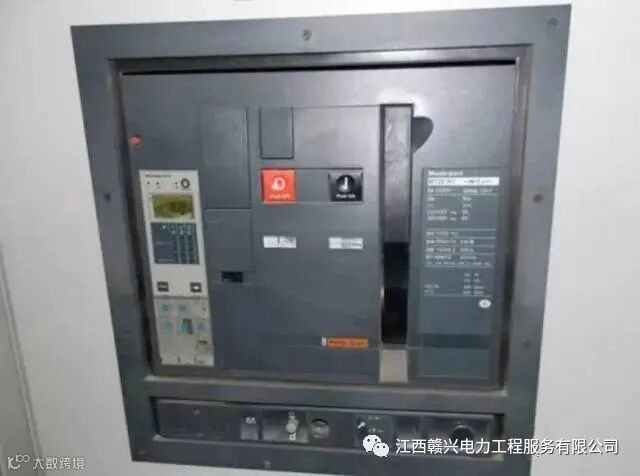

（2）万能断路器（框架开关）

额定电流在630A以上，最高可至6300A。

内部附件：辅助触头、报警触头、分励脱扣器、欠电压脱扣器、合闸线圈

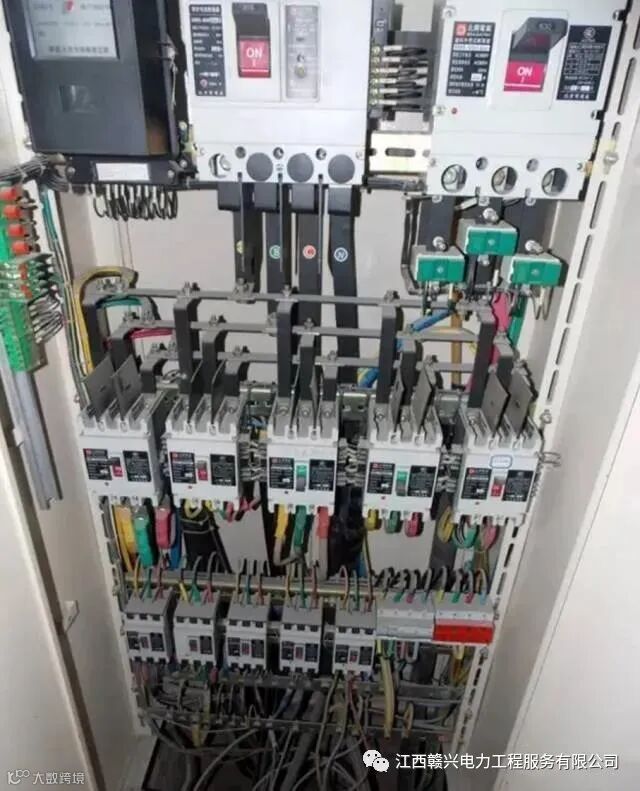

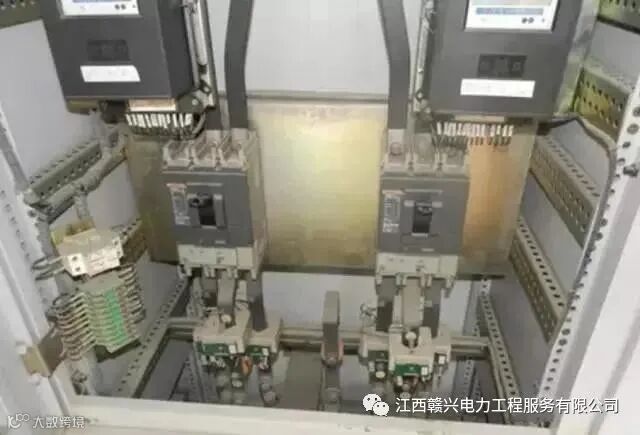

（3）塑壳断路器（63A-630A）

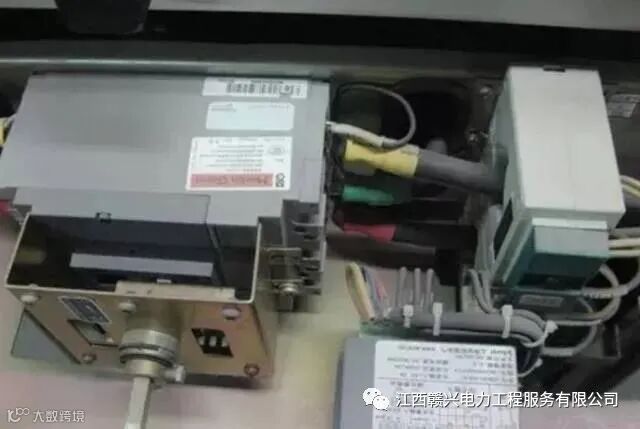

抽屉柜断路器安装方式

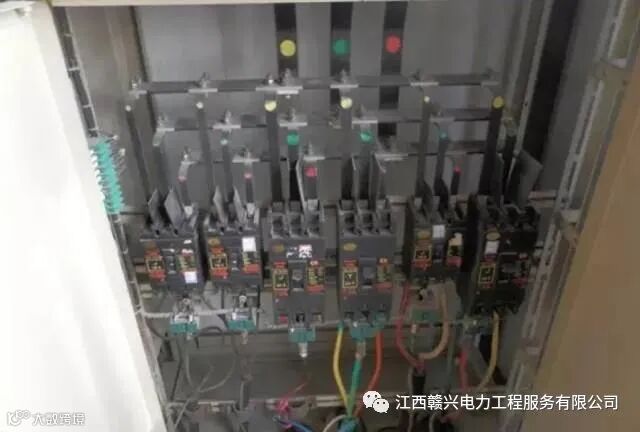

固定式安装断路器

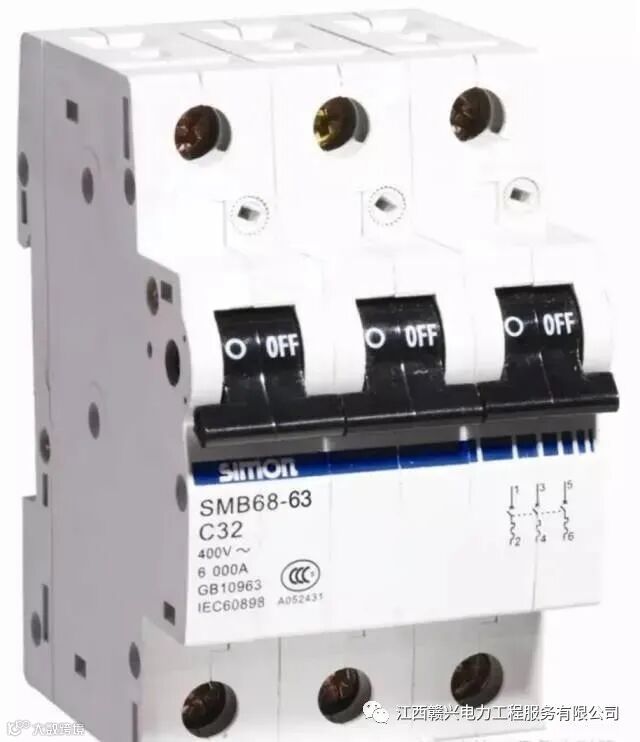

（4）微型断路器（63A以下）

三相微型断路器

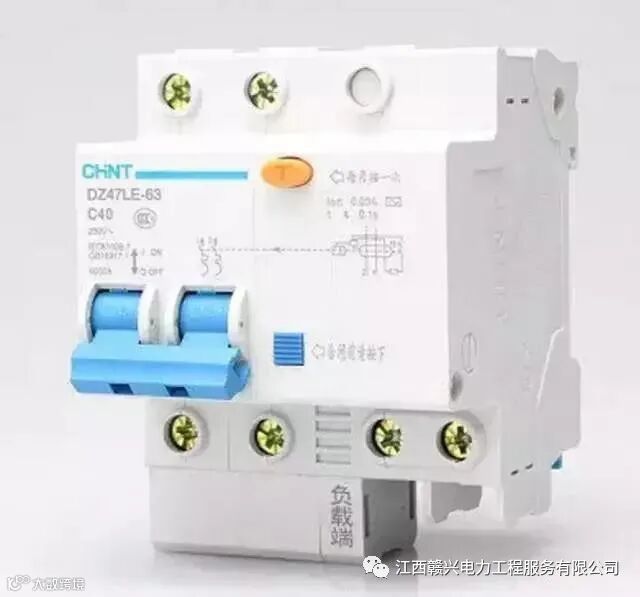

漏电保护开关

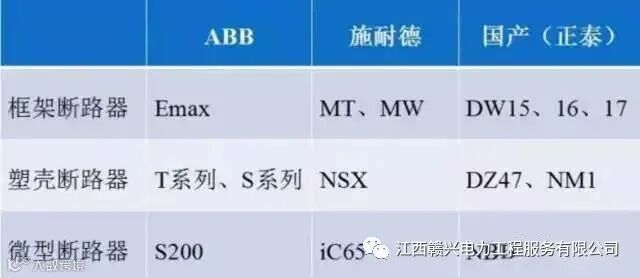

断路器型号汇总

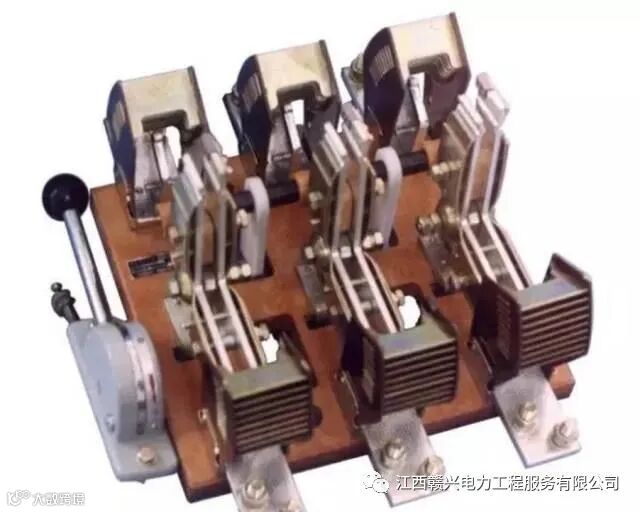

3、刀闸

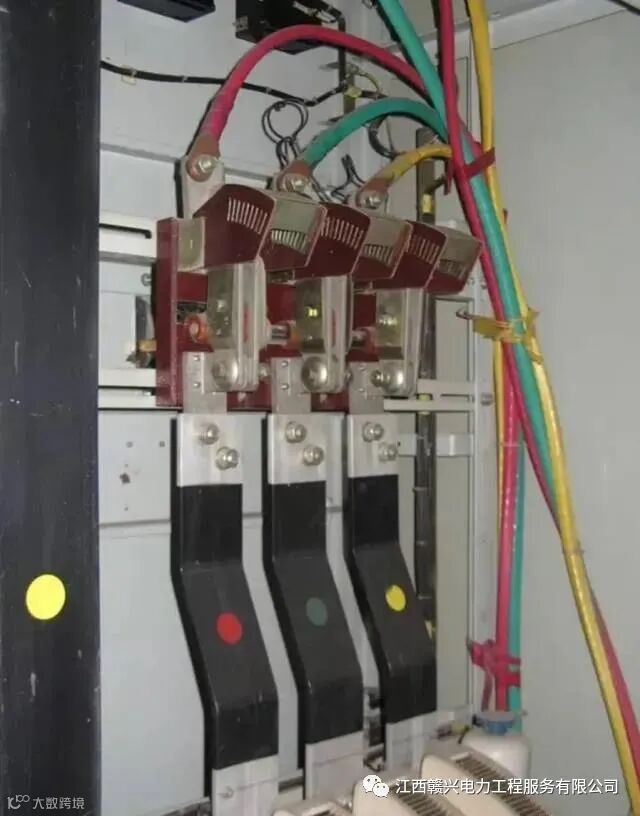

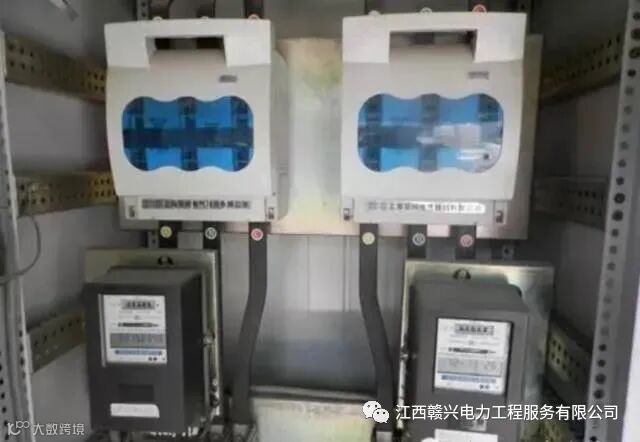

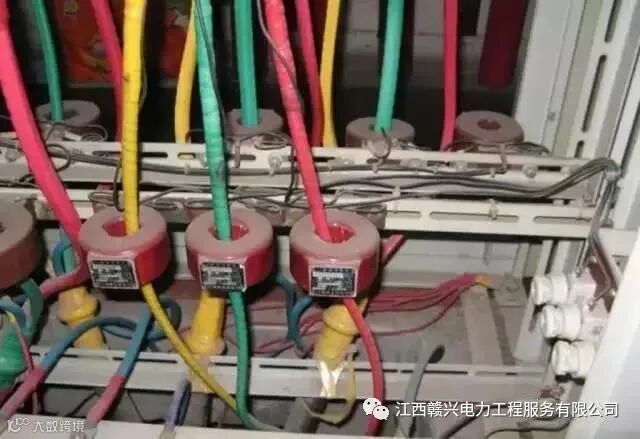

4、电流互感器

电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载电流互感器串联。

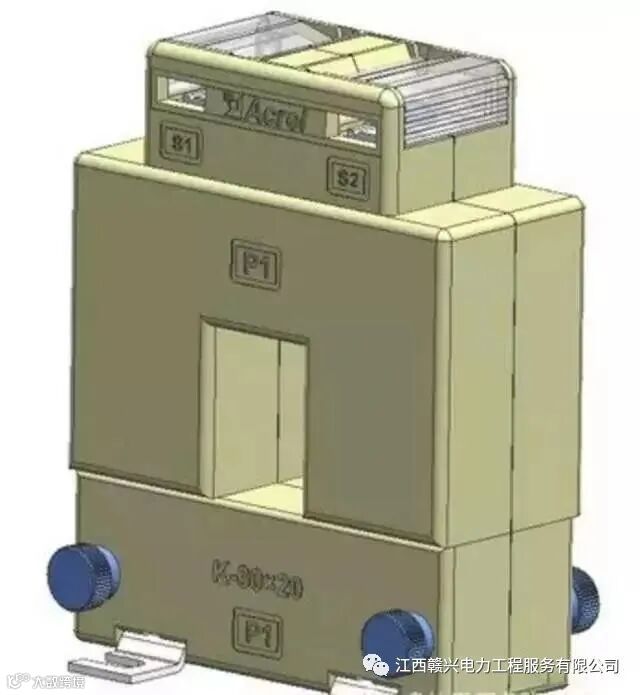

常用电流互感器样式：羊角式（一般用于供电公司低压计量）、穿心式、开口式

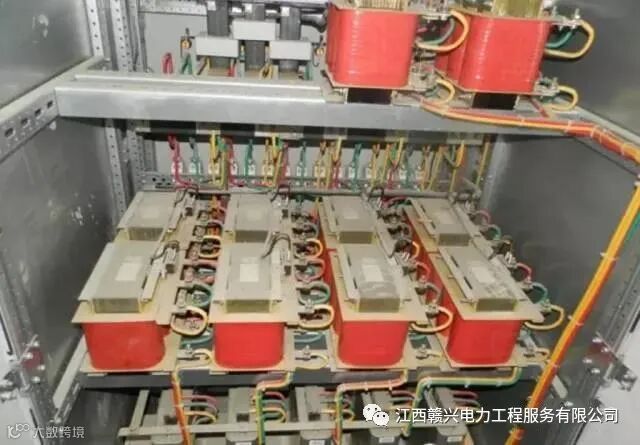

5、电抗器

作用：抑制供电系统的高次谐波，用来保护电容器。

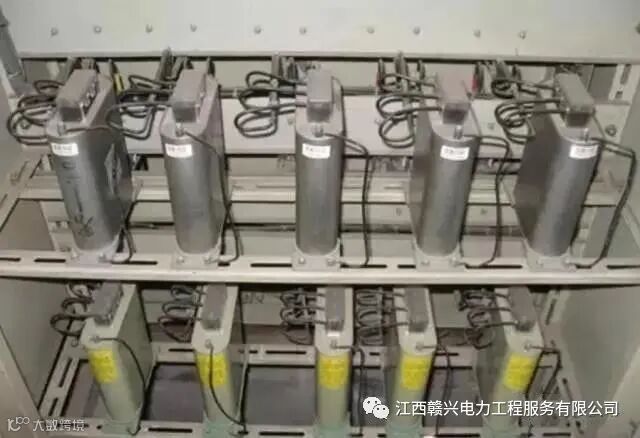

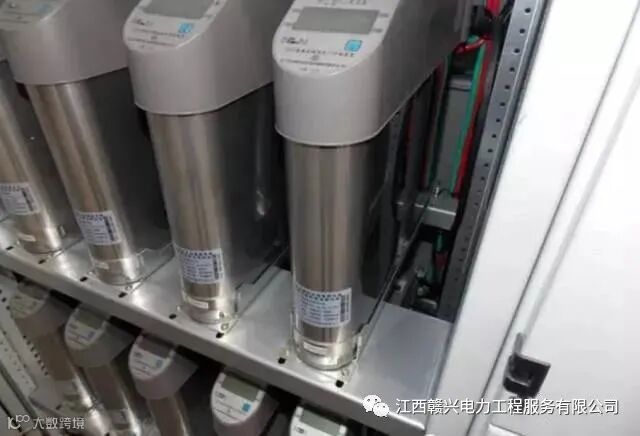

6、电容器

作用：提高功率因数。

配置原则：变压器容量的1/3。

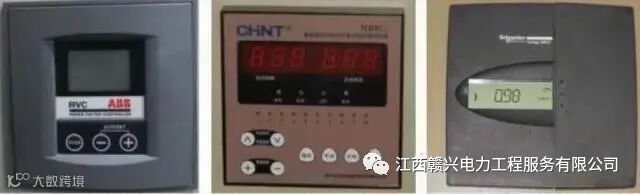

7、功率因数控制器（ABB-RVC）

作用：控制电容器的投切时间及顺序。

电容器运行方式：顺序投入，先投先分。

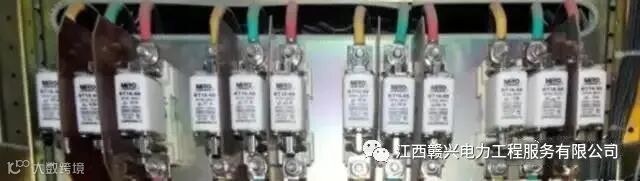

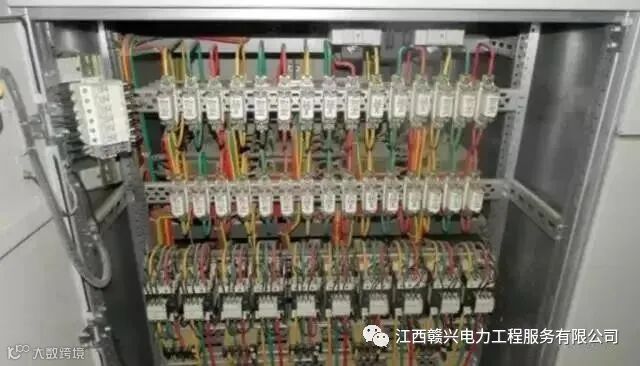

8、熔断器

作用：熔断器所能保护的主要还是电容器的外部连接端子及投切设备（交流接触器、热继电器和复合开关）所发生的短路故障。

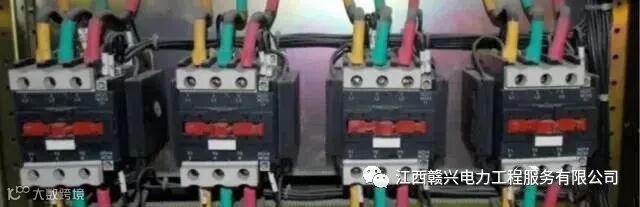

9、接触器（电容器专用）

作用：投入或切除低压并联电容器。接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。

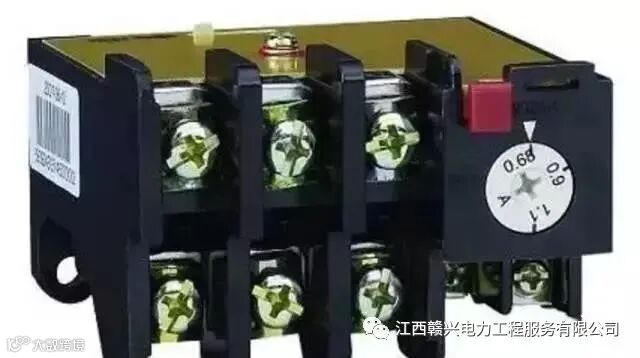

10、热继电器

工作原理：由于流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现过载保护。

电容器的损坏主要是由于过压或短路所造成，过载影响较小，而热继主要用于电机的过载保护，所以，用热继保护电容不适合。

11、浪涌保护器（电涌保护器）

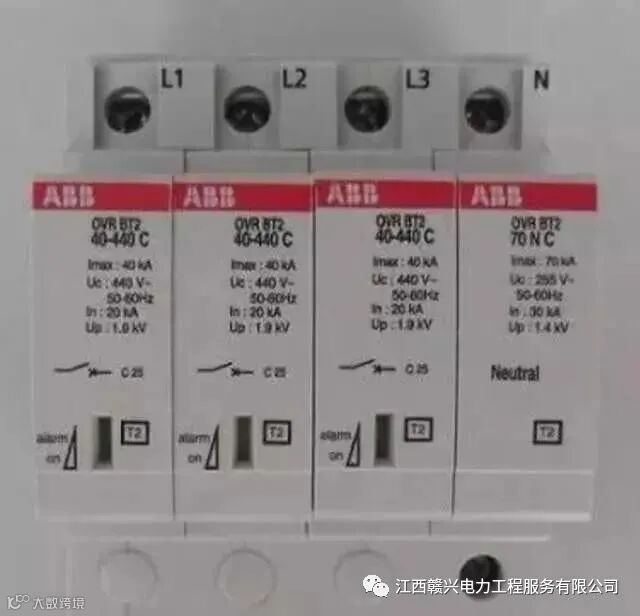

简称（SPD），对雷电影响或其他瞬时过压的电涌进行保护，适用间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护。
