电气抗震是什么？想必大部分电气设计人员都非常清楚了。但是如果说到电气抗震设计说明怎么写？可能很多电气设计人员都是一知半解，甚至还有一些电气设计人员是一问三不知的。我们都知道电气设备抗震包括：电气设备的震害、震害原因分析、耐震试验及标准、抗震措施等内容。震害在中国近十几年来的几次大地震中，变电所的电气设备都有不同程度的损坏。一般电力设施中的电气设施，当抗震设防烈度为8度及以上时，应进行抗震设计。在地震后需要运行的电力保障系统、消防系统、应急通信系统和其他涉及到人身及财产安全的系统需进行抗震设防。那么电气抗震设计说明怎么写呢？下面本文就给大家分享整理好的模板，以供广大电气设计人员参加学习。如有问题，欢迎留言交流！

01 设计依据：

《建筑机电工程抗震设计规范》GB50981-2014；

《建筑与市政工程抗震通用规范》GB55002-2021；

《建筑抗震设计规范》GB 50011-2010(2016年版)；

《建筑机电设备抗震支吊架通用技术条件》CJ/T 476-2015；

《民用建筑电气设计标准》GB51348-2019。

02 电气抗震设计：

1、配电装置的安装应能满足地震烈度为7度的设防要求.

2、内径不小于60mm的电气配管及不小于150N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防.

3、变压器安装就位后焊接牢固，内部线圈应牢固固定在变压器外壳内的支承结构上。变压器的支承面适当加宽，并设置防止其移动和倾倒的限位器。

4、柴油发电机组的安装设计应符合下列规定: 应设置震动隔离装置;与外部管道应采用柔性连接; 设备与基础之间、设备与减震装置之间的地脚螺栓应能承受水平地震力和垂直地震力。

5、变压器的安装设计应符合下列规定：安装就位后应焊接牢固，（微信公众号：电气设计圈）内部线圈应牢固固定在变压器外壳内的支承结构上；变压器的支承面宜适当加宽，并设置防止其移动和倾倒的限位器；

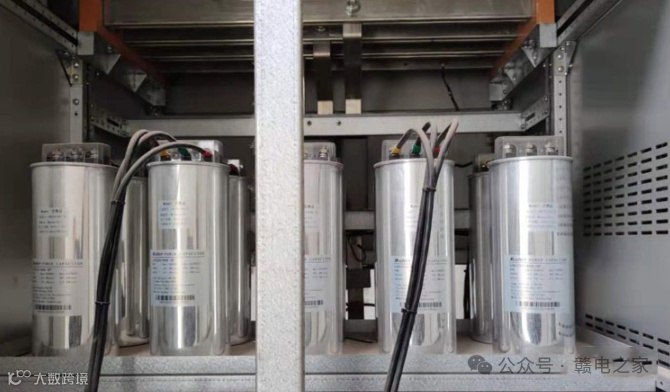

6、蓄电池、电力电容器的安装设计应符合下列规定：蓄电池应安装在抗震架上；蓄电池间连线应采用柔性导体连接，端电池采用电缆作为引出线；（微信公众号：电气设计圈）蓄电池安装重心较高时，应采取防止倾倒措施；电力电容器应固定在支架上，其引线采用软导体。当采

用硬母线连接时，应装设伸缩节装置。

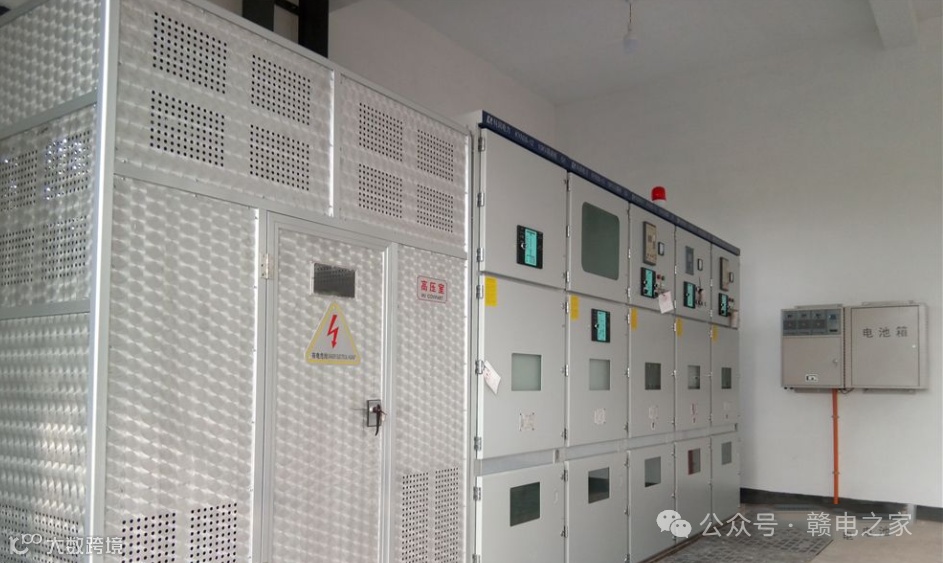

7、配电箱（柜）、通信设备的安装螺栓或焊接应满足抗震要求。

8、安装在吊顶上的灯具，应考虑地震时吊顶与楼板的相对位移。

9、电气管路敷设时应符合下列规定：

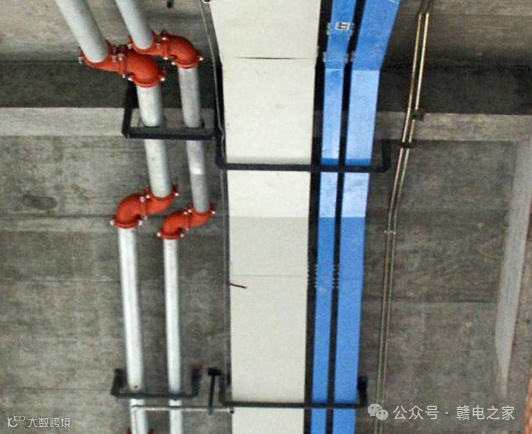

1） 线路采用金属导管、刚性塑料导管、电缆梯架或电缆槽盒敷设时，应使用刚性托架或支架固定，

2） 当金属导管、刚性塑料导管、电缆梯架或电缆槽盒穿越防火分区时，其缝隙应采用柔性防火封堵材料封堵，并应在贯穿 部位附近设置抗震支撑；

3） 金属导管、刚性塑料导管的直线段部分每隔30m应设置伸缩节。

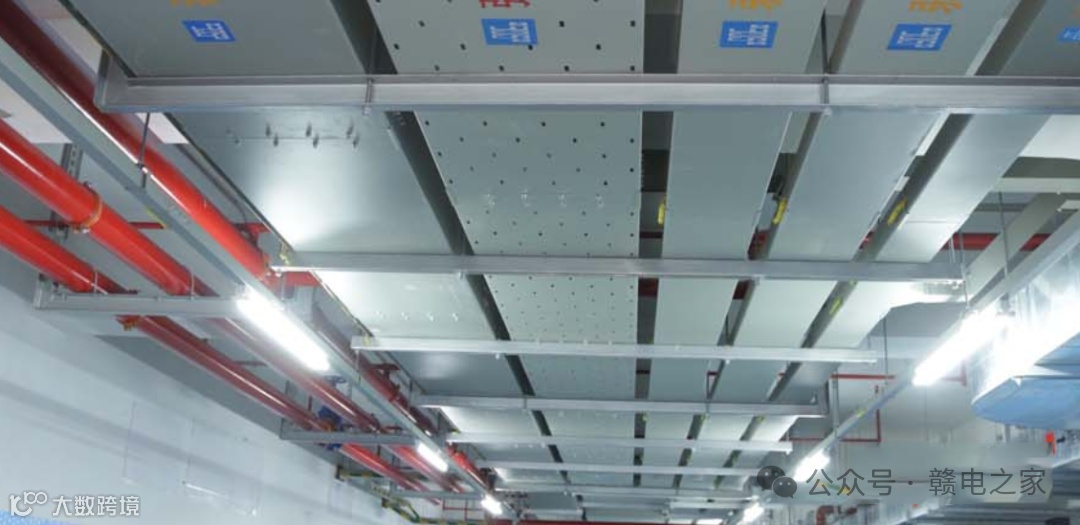

10、在电缆桥架、电缆槽盒内敷设的缆线在引进、引出和转弯处，应在长度上留有余量。配电导体采用硬母线敷设且直线段 长度大于80m时，应每50m设置伸缩节；

11、金属导管、电缆梯架、电缆槽盒、（微信公众号：电气设计圈）母线槽在抗震缝两侧设置伸缩节。

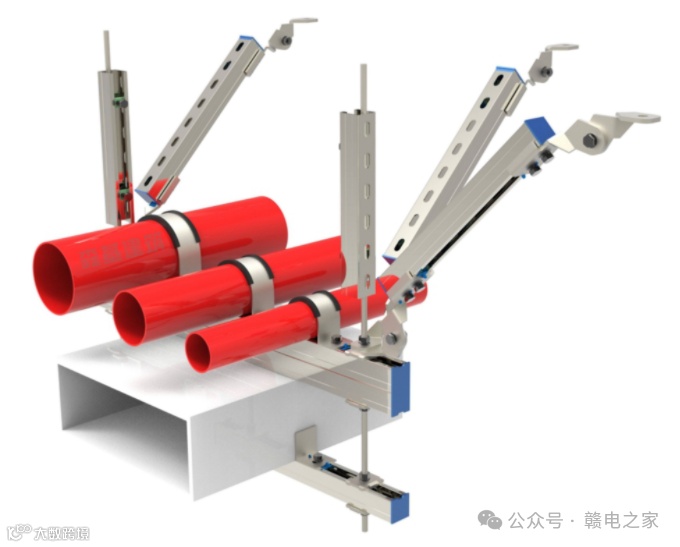

12、新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒水平管线侧向抗震支吊架的最大间距12米,纵向抗震支吊 架的最大间距24米。

13、配电装置至用电设备间连线采用金属导管、刚性塑料管、电缆梯架、电缆槽盒敷设时，进口处转为挠性线管过度。

14、设在水平操作面上的消防、安防设备应采取防止滑动措施。

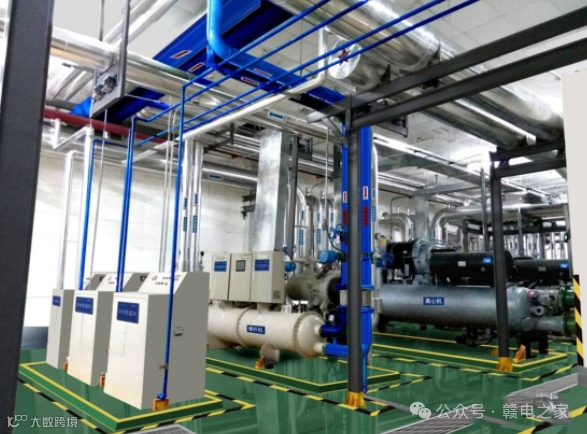

15、建筑的非结构构件及附属机电设备，其自身及与结构主体的连接，应进行抗震设防。

16、建筑附属机电设备不应设置在可能致使其功能障碍等二次灾害的部位；设防地震下需要连续工作的附属设备，应设置在建筑结构地震反应较小的部位。

17、管道、电缆、通风管和设备的洞口设置，应减少对主要承重结构构件的削弱；洞口边缘应有补强措施。（微信公众号：电气设计圈）管道和设备与建筑结构的连接，应具有足够的变形能力，以满足相对位移的需要。

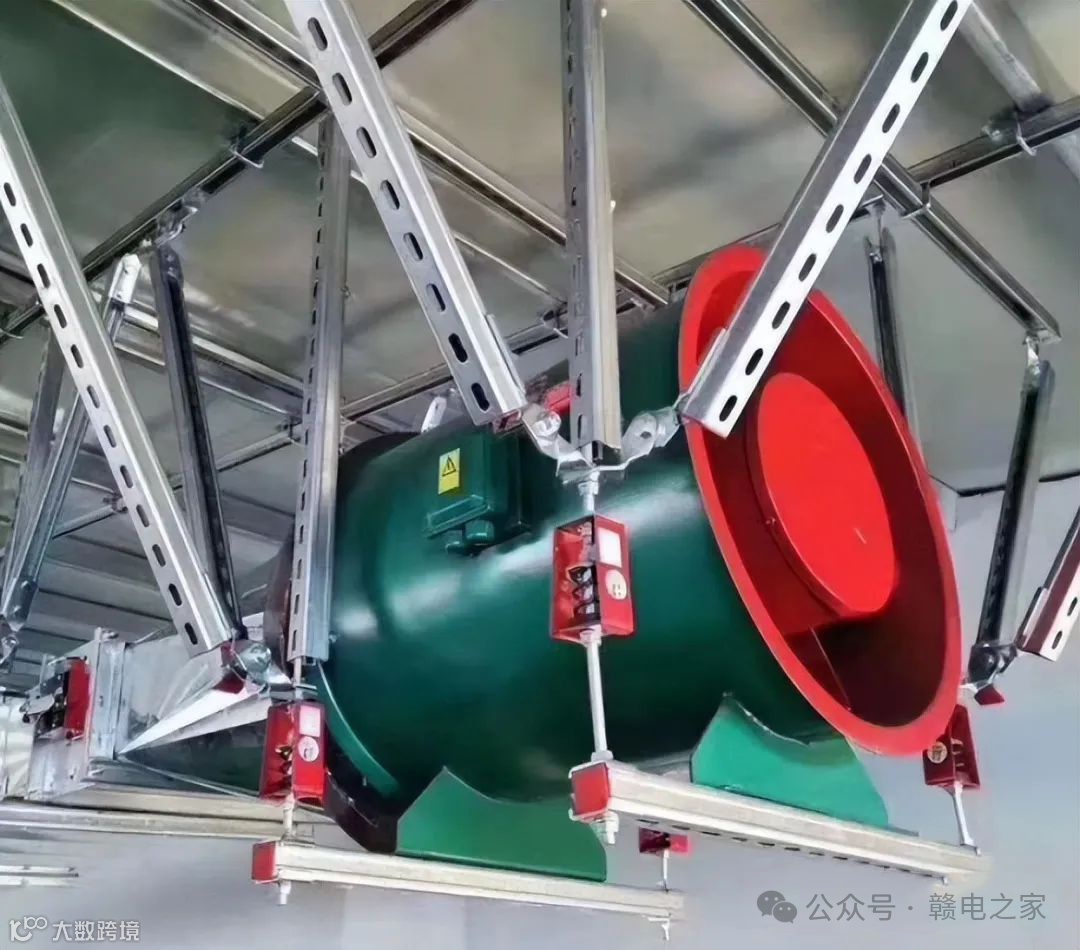

18、建筑附属机电设备的基座或支架，以及相关连接件和铀固件应具有足够的刚度和强度，应能将设备承受的地震作用全部传递到建筑结构上。建筑结构中，用以固定建筑附属机电设备预埋件、铀固件的部位，应采取加强措施，以承受附属机电设备传给主体结构的地震作用。
