某220千伏变电站#1主变高压A和套管温度异常。检查后发现高压A相套管末屏处温度为27.2度，高压B相套管末屏处温度为17.5度，高压C相套管末屏处温度为18.3度，高压A相末屏处温度比高压B、C相末屏处温度高了将近10度，初步推断为高压A相末屏接地处接触不良。
某 220千伏主变现场进行交接局部放电试验，当对C相加压时，低压侧电压刚升至 3.3千伏(低压侧试验电压应升至16.4千伏)，发现C相高压侧和中压侧局部放电量超标，分别为5000pC和1300pC，局部放电波形为等幅高度、分布均匀的脉冲放电。经现场检查，发现B相高压套管(常接地结构)末屏接地套未随弹簧完全弹出，即末屏未接地。
末屏接地不良时，其对地会形成一个电容，而这个电容远小于套管本身的电容。按照电容串联原理，将在末屏与地之间形成很高的悬浮电压，造成末屏对地放电，从而烧毁附近的绝缘物，严重时还会发生套管爆炸事故。
套管末屏位于变压器套管或互感器套管内，包裹在一次接线的多层绝缘层的最外层，通过绝缘瓷套引出接地，使整个电容屏全部浸在绝缘油中。末屏是最后一屏，它在运行过程中必须要接地，通过未屏可以测量其电容屏的电容量和介损，从而判断电容屏的绝缘状况，掌握绝缘性能。

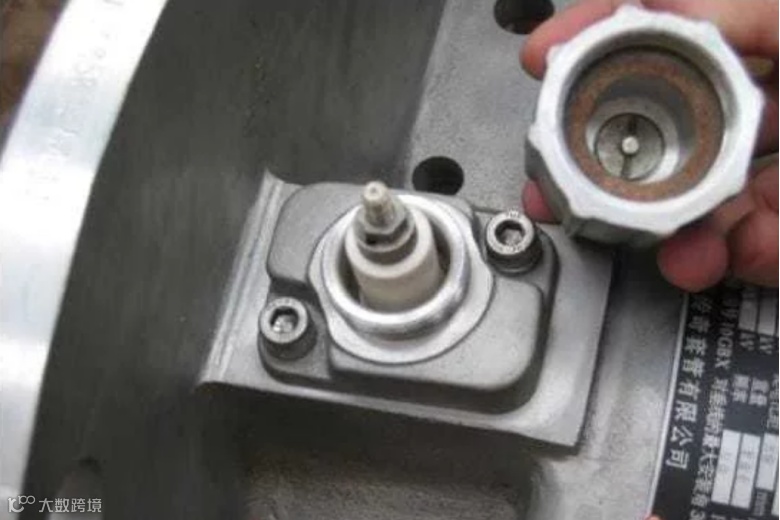

螺旋帽式接地末屏接地帽打开时的状态和接地帽
套管末屏根据引出线接地结构可分为外置式、内置式和常接地。
外置式末屏接地引出线穿过小瓷套通过引线柱(螺杆)引出，引线柱对地绝缘，外部通过接地金属连片或接地金属软线、接地金属连接装置等与接地部位底座金属相连。
外置式末屏

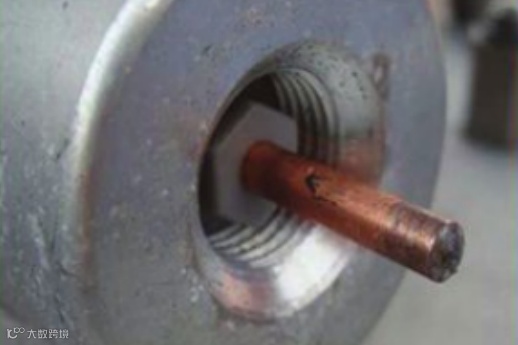

内置式末屏接地引出线穿过小瓷套通过引线柱引出，引线柱对地绝缘，引线柱外加置金属接地盖或接地帽，引线柱和接地盖相连，接地盖直接接地。接地盖和引线柱连接方式主要分为弹簧片连接和直接接触连接。
内置式末屏

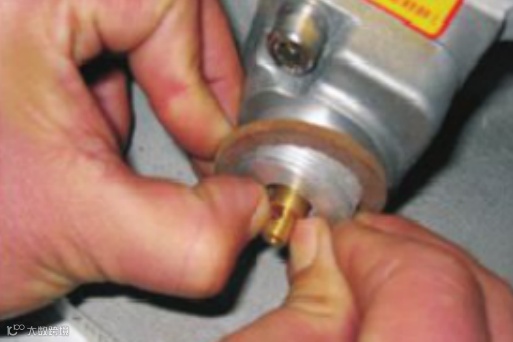

常接地末屏接地引出线穿过小瓷套通过引线柱引出，引线柱对地绝缘，引线柱外套有一个连接有弹簧装置的金属接地套，金属接地套与引线柱紧密接触。正常运行时金属接地套受内部弹簧的压力与套管内侧接地金属法兰相连，通过弹簧式接地套末屏可靠接地。
常接地式末屏
变电运行人员在巡视设备时，除其它应巡视的项目外，尚需注意末屏装置是否有渗漏油情况，末屏处有无放电声响及发热迹象，夜间熄灯巡视时注意其是否有可见放电火花、电晕；发现异常应及时上报。
电气试验人员在对套管或互感器进行试验前，打开末屏接地时应注意：
对于推拔式接地的末屏，应使用专用工具，卡住外铜套，使末屏处于断开状态；
对于金属片接地的末屏，宜先松末屏端螺帽，再松接地端螺帽；
电气试验人员在对套管或互感器进行完试验，恢复未屏接线时应注意：
对于普通金属片式接地末屏，宜先上接地端螺帽,后上末屏端螺帽,并注意控制拧紧的力度，避免折断该金属片。如发现金属片异常应更换；
对于推拔式接地的末屏,在末屏处于接地状态时,使用万用表测量末屏对变压器外壳的电阻值,如异常应处理:如上述步骤正常，应旋紧保护帽，避免末屏处受潮，导致末屏接地装置中的金属部件锈蚀，进而造成推拔铜套与法兰接触面因铜锈存在而出现未屏接地不良现象；
对于内外螺旋式接地的末屏,不应使用扳手旋紧接地保护帽,而应用手旋紧接地保护帽。
