1什么是安全继电器

   安全继电器是一种非常重要的电气保护设备，它主要由数个继电器与电路组合而成，旨在互补彼此的异常缺陷，确保继电器完整功能的正确且低误动作。下面，我将从多个方面为您详细介绍安全继电器：

定义与目的：

安全继电器并不是“没有故障的继电器”，而是在发生故障时能够做出有规则的动作，具有强制导向接点结构，确保在接点熔结等异常情况下也能保证安全。

其主要目标是保护暴露于不同等级危险性的机械操作人员，通过降低失误和失效值，提高安全因素。

工作原理：

安全继电器利用电流产生的磁场效应进行工作。当电路中发生触点闭合或断开的瞬时过电流时，会在触点两端产生电磁吸力，使触点迅速动作。

如果电磁吸力超过一定值，则常闭触点和常开触点会相应地分离开关或闭合。

类型与分类：

根据动作形式，安全继电器可分为单刀双掷式、双刀单掷式、单刀单掷式和推挽式四种型式。

按使用电源种类，可分为直流和交流两种类型，其中交流型又分为电压型和频率型两种。

功能与应用：

安全继电器主要起到监测运行设备及其周边环境的安全状态的作用，并在出现危险情况时迅速切断电源，以保护人员和设备的安全。

它广泛应用于各种工业领域，如木工、金属加工、造船、制药、化学以及食品加工等，尤其在存在大量机器人或自动化设备的生产环境中，更是不可或缺的。

具体类型举例：

紧急停止（E-stop）继电器：在出现危险情况时快速切断电源以防止事故发生。

安全门导电检测继电器：用于检测安全门的位置状态，确保当安全门未正确关闭时，设备不能运行。

安全光栅检测继电器：通过感测物体的光信息来检测设备周围的环境状态，确保在人员进入危险区域时，设备能够立即停止。

2电磁继电器和固态继电器的区别



电磁继电器和固态继电器在多个方面存在显著的区别，以下是它们的详细对比：

工作原理：

电磁继电器：属于有触点的继电器，通过电磁铁控制多点控制开关。当线圈通电时，产生磁场吸引衔铁，从而带动触点进行动作，实现电路的通断。

固态继电器：属于无触点开关，采用晶闸管、可控硅、大功率晶体管等作为开关元件。它利用电子元器件的开关特性，实现无触点、无火花地接通和断开被控电路。

物理特性：

电磁继电器：具有物理阻断功能，断电后，被控制的设备可以完全脱离电源。耐受过电压、过电流的能力较强。

固态继电器：不具备物理阻断功能，断电后，被控制的设备仍挂在电网上。其耐受过电压、过电流的能力相对较弱。

性能表现：

电磁继电器：在动作时可能会产生噪音、电火花和电磁干扰，触点易氧化，使用寿命较短。但由于其控制功率较大，适合应用于大电流电路。

固态继电器：没有噪音、电火花和电磁干扰，使用寿命较长。同时，它开关速度快，稳定性好，适合在矿山、燃气、坑道等恶劣环境条件下使用。然而，其控制功率较小，更适合应用于小电流电路。

安全性：

电磁继电器：在易燃易爆等危险环境下使用时，可能因操作时产生的火花而引发安全事故。

固态继电器：由于其无触点、无火花的特点，更适合在易燃易爆等危险环境下使用。

成本与维护：

电磁继电器：成本相对较低，但需要额外的散热装置和导热硅脂等措施来保持稳定运行。

固态继电器：成本较高，但具有更高的可靠性和稳定性，维护成本相对较低。

应用领域：

电磁继电器：在电力保护、自动化、运动、遥控、测量和通信等装置中广泛应用。

固态继电器：在温控设备、照明设备、电机控制、工业自动化等领域得到广泛应用。

3浪涌保护器的工作原理

浪涌保护器（SPD）的工作原理非常有趣且重要呢！它主要用于保护低压电力系统和电子设备免受雷击或其他因素引起的电压冲击的损害。下面，就来详细解释一下它的工作原理吧~

正常状态下的高阻抗：

在没有浪涌（即电压冲击）的情况下，浪涌保护器呈现高阻抗状态，这意味着它对电路的正常运行几乎没有影响。

浪涌发生时的低阻抗：

当电路中发生浪涌时，浪涌保护器会迅速将阻抗降低到很低的值（甚至到1Ω以下），这样可以将过电压导向地线或其他回路，从而保护设备免受损害。

这个过程通常在几纳秒内完成，确保了对浪涌的快速响应。

浪涌消失后的恢复：

当浪涌消失后，浪涌保护器会恢复到高阻抗状态，继续为电路提供保护。

非线性元件的作用：

浪涌保护器内部包含非线性元件，这些元件的电阻随施加在其上的电压而变化。

例如，压敏电阻就是一种常见的非线性元件，它在没有浪涌时具有高阻抗，但在浪涌发生时阻抗会迅速降低。

火花隙与压敏电阻的比较：

火花隙是另一种常见的浪涌保护技术，它能在浪涌发生时形成电弧，将过电压导入地线。

与压敏电阻相比，火花隙能够管理来自直接雷击的大量能量，但其点火/限制电压通常较高。

保护级别和选择：

根据保护级别和防护区域的不同，可以选择不同性能的浪涌保护器。

例如，在直接受雷击或感应雷击危险最高的区域（一级防护区域），需要安装具有高冲击电流和标称放电电流能力的一级SPD。

安装和使用：

浪涌保护器的安装和使用应遵循相关的国家标准和规范，以确保其正常和安全地工作。

还应根据接地制式、电源类型、环境条件等因素选择合适的浪涌保护器类型和接线方式。

4电磁阀的工作原理

电磁阀的工作原理可以归纳为以下几个关键步骤和要点：

基本结构与组成：

电磁阀是利用电磁控制的工业设备，属于自动化基础元件和执行器。

它包含密闭的腔体，内部有阀芯和电磁铁，通过电磁铁线圈的通断来控制阀芯的移动。

电磁阀的腔体在不同位置开有通孔，每个孔连接不同的油管或气路。

工作原理：

当电磁铁线圈通电时，会产生电磁力，吸引阀芯向通电电磁铁的方向移动。

阀芯的移动会开启或关闭不同的排油孔或气路，从而控制液压或气流的流动方向。

进油孔或进气孔通常处于常开状态，阀芯的移动会使液压油或气体进入不同的排油管或气路。

油或气的压力会推动油缸的活塞或执行机构，进而带动机械装置的运动。

分类与特点：

根据不同的推动方式，电磁阀可分为直动式电磁阀和先导式电磁阀。

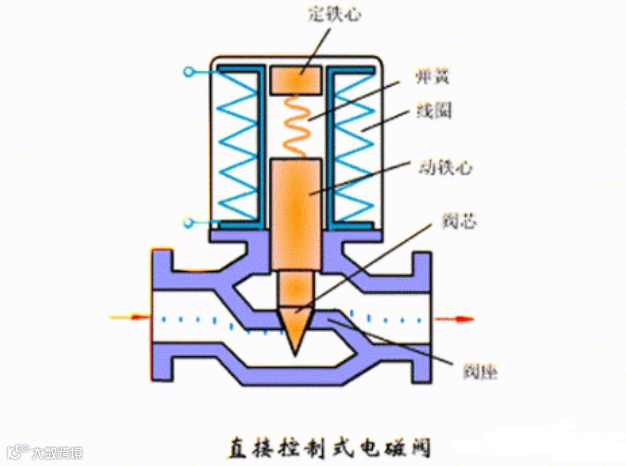

直动式电磁阀直接利用电磁力推动阀芯换向。

先导式电磁阀则利用电磁先导阀输出的先导气压推动阀芯换向。

电磁阀具有功率消耗低、通径大、结构简单、安装方向任意等特点，但通常只适用于有一定压差的场合。

工作状态与选择：

电磁阀有常开型和常闭型之分，选择时应根据工作需求决定。

对于需要长时间开启或关闭的场合，应选择常开型或常闭型电磁阀。

对于安全保护等关键场合，应选择紧急切断电磁阀。

选型依据：

选型时应考虑管道参数、流体参数、压力参数、电气参数、动作方式和特殊要求等因素。

根据流体性质、温度、粘度、清洁度等选择合适的材质和规格。

根据工作压力和流量选择合适的通径和型号。

安全与环境考虑：

在易燃、易爆或腐蚀性环境中，应选择相应防爆等级或耐腐蚀的电磁阀。

根据环境要求选择具有防爆、止回、手动、防水雾等辅助功能的电磁阀。

5三根线错位接线方法

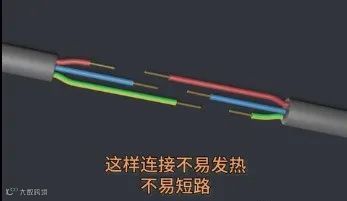

所谓的错位接法就是让每一个接头不要在同一个地方，尽量彼此错开。先把第一根剪掉三分之二，和另外第一根对接包好，再把第二根剪掉三分之一分另处一根对接，接头在两根线对中，最后一根反向也剪掉三分之二，包好，掉好后每个接头相距2公分。这样链接不易发热、不易短路。

6在高压设备上工作，为了保证安全有哪些组织措施?

在高压设备上工作，为了保证安全，以下是必要的组织措施：

工作票制度：

工作票是确保高压设备工作安全的重要凭证。

工作票包括变电站（发电厂）第一种工作票、电力电缆第一种工作票、变电站（发电厂）第二种工作票、电力电缆第二种工作票、带电作业工作票等。

工作票的填写与签发应严格遵循规定，确保信息的准确性和完整性。

工作许可制度：

在开始高压设备工作前，必须获得工作许可。

工作许可的获取需要满足一定的安全条件和规定，确保工作人员具备相应的资质和技能。

工作监护制度：

在高压设备工作过程中，必须有专门的工作人员进行监护。

监护人员应负责监督工作人员的操作，确保他们遵守安全规定和操作规程。

工作间断、转移和终结制度：

当高压设备工作需要中断时，应确保工作区域的安全，并采取必要的措施防止设备意外启动。

如果工作需要从一个区域转移到另一个区域，应确保转移过程中的安全，并重新评估新的工作区域的安全条件。

工作完成后，应进行终结检查，确保设备恢复到安全状态，并清除所有工作工具和材料。

其他安全措施：

在高压设备工作区域设置明显的安全警示标志，提醒工作人员注意安全。

定期对高压设备进行维护和检查，确保其处于良好的工作状态。

工作人员应接受定期的安全培训，了解高压设备的安全操作规程和应急处理措施。

这些组织措施共同构成了高压设备工作的安全体系，确保工作人员在高压设备上的工作安全。在实际操作中，应严格遵循这些措施，并根据实际情况进行调整和完善。

7检修设备停电，必须达到哪些要求？

检修设备停电时，为确保人员安全及检修工作的顺利进行，必须达到以下要求：

一、电源断开要求

全面断开电源：必须把各方面的电源完全断开，包括任何运用中的星形接线设备的中性点，这些应视为带电设备处理。

禁止在特定设备上工作：禁止在只经开关（断路器）断开电源或只经换流器闭锁隔离电源的设备上工作，以确保电源已彻底切断。

二、隔离与断开操作

拉开隔离开关（刀闸）：应拉开隔离开关（刀闸），手车开关必须拉至试验或检修位置，确保设备在物理上已被隔离。

明显断开点：应使各方面有一个明显的断开点，以便直观确认设备已停电。若某些设备无法直接观察到断开点，则需有能够反映设备运行状态的电气和机械等指示。

三、防止反送电措施

断开变压器和电压互感器：与停电设备有关的变压器和电压互感器，必须从高、低压两侧断开，以防止向停电检修设备反送电。

控制电源断开：检修设备和可能来电侧的断路器（开关）、隔离开关（刀闸）应断开控制电源和合闸电源，以确保不会因误操作而送电。

四、安全锁定与距离保持

锁定操作把手：隔离开关（刀闸）操作把手应锁住，防止误操作导致送电。

保持安全距离：工作人员在检修过程中，应与带电设备保持足够的安全距离，以防止触电事故。

五、特殊情况处理

电气连接拆除：对于难以做到与电源完全断开的检修设备，可以拆除设备与电源之间的电气连接，以确保检修安全。

综上所述，检修设备停电时必须严格按照上述要求执行，以确保检修工作的安全、顺利进行。这些要求不仅涉及电源的全面断开和隔离操作，还包括防止反送电的措施、安全锁定与距离保持等方面的内容。

8仪表冒烟怎么办？

当仪表出现冒烟现象时，这是一个紧急且需要迅速处理的情况。以下是处理仪表冒烟的清晰步骤和归纳：

一、立即停机并隔离

停机：发现仪表冒烟后，应立即停止相关设备的运行，以避免故障扩大或造成更严重的后果。

隔离：将冒烟的仪表与电源和其他设备隔离，防止电流或火势蔓延。

二、初步判断与检查

观察现象：注意冒烟的位置、颜色、烟雾量等，初步判断可能的原因，如过载、短路、绝缘损坏等。

检查环境：检查仪表周围环境温度是否过高，是否有强雷击、强震动或碰撞等外部因素。

三、专业处理

断开电路：

电流回路：迅速将表计的电流回路短路，以防止电流继续通过损坏的元器件。

电压回路：断开电压回路，确保不会因电压过高而加剧故障。

注意事项：在操作过程中，应注意勿使电压线圈短路和电流线圈开路，以免出现保护误动作及误碰等人为事故。

更换损坏元件：根据检查结果，更换冒烟的元器件或整块电路板。这需要具备一定的电气知识和技能，或由专业人员进行操作。

全面检查：在更换元件后，应对整个系统进行全面检查，确保没有其他潜在故障点。

四、后续措施

记录与分析：详细记录故障现象、处理过程和结果，分析故障原因，为今后的预防和维护提供参考。

加强维护：定期对仪表和设备进行维护检查，及时发现并处理潜在问题。

培训与宣传：加强操作人员的培训，提高其对仪表故障的识别和处理能力；同时，加强安全宣传，提高员工的安全意识。

五、安全注意事项

个人防护：在处理仪表冒烟时，应佩戴好个人防护装备，如绝缘手套、绝缘鞋等。

紧急预案：制定并熟悉紧急预案，一旦发生火灾或其他紧急情况，能够迅速采取有效措施进行应对。

综上所述，处理仪表冒烟需要迅速、准确且专业的操作。在处理过程中，应始终将安全放在首位，确保人员和设备的安全。

9直流母线电压过高或过低有何影响？

直流母线电压过高或过低都会对电力系统及其设备产生显著的影响。以下是详细的分析和归纳：

直流母线电压过高的影响

破坏绝缘体：

当直流母线电压过高时，会超过电气设备的绝缘体耐压性能，导致绝缘体损坏，进而引发漏电等故障。

绝缘体的破坏会直接影响设备的安全性和可靠性，甚至可能引发火灾等严重事故。

引起设备故障：

高电压可能导致电器设备的元件被击穿，如继电器、指示灯等长期带电的电气元件容易因过热而损坏。

设备故障可能导致设备停机，影响电力系统的正常运行。

危及人身安全：

过高的直流母线电压在设备维修或操作时可能带来电击风险，对维修人员的人身安全构成威胁。

可能导致短路：

高电压会破坏电气设备的绝缘体，增加设备发生短路的风险。短路不仅会导致设备损坏，还可能引发火灾等严重后果。

直流母线电压过低的影响

保护装置误动或拒动：

直流母线电压过低时，可能使保护装置（如继电器）的动作电压不足，导致保护装置误动或拒动。这会影响电力系统的保护功能和安全稳定运行。

开关操作和保护回路动作不可靠：

电压过低会降低开关操作和保护回路的动作灵敏度，可能导致在需要时无法及时切断故障电路或启动保护动作。

影响设备正常运行：

长期在低电压下运行的设备可能会因为供电不足而性能下降，甚至损坏。例如，仪表的指示可能不准确，影响对电力系统状态的判断。

总结

直流母线电压过高或过低都会对电力系统及其设备产生不利影响。过高的电压会破坏绝缘体、引起设备故障、危及人身安全并可能导致短路；而过低的电压则会使保护装置误动或拒动、影响开关操作和保护回路的可靠性，并可能影响设备的正常运行。因此，在电力系统中应严格控制直流母线电压在合理范围内（±10％），以确保电力系统的安全稳定运行。

10交、直流回路能合用一条电缆吗？

交直流回路不能合用一条电缆，主要原因归纳如下：

一、系统独立性

交直流回路特性：交直流回路是各自独立的系统。直流回路作为绝缘系统，其电流方向和大小恒定；而交流回路则是接地系统，电流方向和大小随时间变化，通常为50或60赫兹。

独立系统要求：由于两者在系统特性上的差异，合用一条电缆容易导致相互干扰，影响各自系统的正常运行。

二、电气安全性

短路风险：直流回路是绝缘系统，交流回路是接地系统，若两者共用一条电缆，容易发生短路，导致设备损坏甚至火灾等安全事故。

绝缘电阻降低：交直流合用还会降低直流回路的绝缘电阻，进一步增加电气故障的风险。

三、操作与维护

记录与判断：在电力系统中，交直流回路分别承担着不同的功能，合用一条电缆会增加值班人员记录和保护动作情况时的复杂性，可能导致误判断。

维护难度：一旦出现故障，由于交直流回路共用电缆，将增加故障排查和维修的难度。

四、特殊情况说明

低功率设备：虽然理论上在某些低功率设备（如小型充电器、电池）上，直流电和交流电可以共用一根电缆，但这种情况下需要分别使用不同的电线，且通常不建议普通用户进行此类操作，以避免电器故障或意外事故。

综上所述，交直流回路不能合用一条电缆，这是基于系统独立性、电气安全性、操作与维护难度以及特殊情况下的综合考虑。在实际应用中，应严格遵守相关规范，确保电力系统的安全稳定运行。

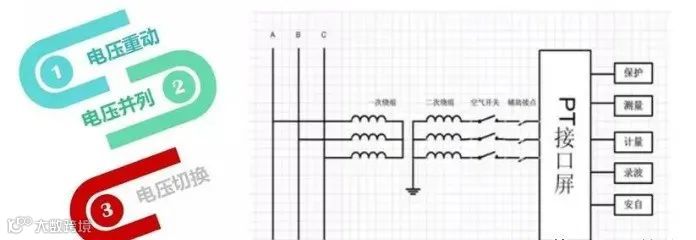

11PT 运行中为什么二次不允许短路？

在PT（电压互感器）运行中，二次侧不允许短路的原因可以归纳如下，并结合相关数字和信息进行详细解释：

一、PT二次侧电压与负载特性

电压特性：PT二次侧通常约有100V电压，这是设计用于与能承受此电压的回路连接的。

负载特性：二次负载主要是仪表和继电器的电压线圈，这些负载的阻抗相对较大，使得PT在正常运行时基本上处于空载或轻载状态。

二、短路时的电流变化

阻抗变化：当PT二次侧发生短路时，二次回路的阻抗会急剧减小，基本上只剩下二次线圈的电阻。

电流增大：由于阻抗的减小，根据欧姆定律，二次侧通过的电流会显著增大。这个增大的电流远远超过了PT正常设计时所能承受的电流范围。

三、短路对PT及系统的影响

保险熔断：二次电流的急剧增大通常会导致二次保险熔断，这是为了防止更大的损坏而设计的保护措施。然而，保险熔断会影响仪表的正确指示和保护装置的正常工作。

保护误动：在严重情况下，如果保护装置的电流检测回路与PT二次侧相连，过大的二次电流还可能引起保护的误动作，影响系统的稳定运行。

PT损坏：如果保险容量选择不当，或者保险由于某种原因未能及时熔断，那么过大的二次电流将直接冲击PT本身，导致PT过热、绝缘损坏甚至烧毁。

四、总结

综上所述，PT运行中二次侧不允许短路的主要原因是：短路会导致二次电流急剧增大，可能引发保险熔断、保护误动以及PT本身的损坏。为了保护PT和系统的安全稳定运行，必须确保PT二次侧不发生短路现象。在实际操作中，应定期检查PT二次侧的接线和绝缘情况，确保二次回路阻抗在合理范围内，并正确选择保险容量以应对可能的短路情况。

12电动机什么情况下需要降压启动

电动机功率大于7.5千瓦，电动机功率大于变压器容量的20%。经常启动的电机，启动时造成的电压降大于10%；偶尔启动的电机，启动时造成的电压降大于15%。

电动机在以下情况下通常需要采用降压启动，以确保其安全、稳定地启动，并减少对电网和其他设备的冲击：

一、电机功率较大时

具体条件：当电动机的功率在7.5kW以上时，一般需要采用降压启动。这是因为大功率电机启动时需要较大的电流，如果不进行降压处理，将会对电网造成较大的冲击负荷，容易损坏电机和相关设备的电气元件。

影响：大功率电机启动时的电流可达到额定电流的4~7倍，这种大电流会在短时间内造成线路上的电压降落，不仅影响电动机本身的启动，还会影响同一线路上的其他电动机和电器设备的正常工作。

二、轻载或空载启动时

适用场景：在电动机轻载或空载启动的情况下，也可以采用降压启动。这是因为降压启动虽然会减小启动转矩，但在轻载或空载时，这种减小是可以接受的。

优点：通过降压启动，可以进一步降低启动电流，减小对电网的冲击，同时保护电机和相关设备。

三、频繁启动的电动机

需求：对于需要频繁启动的电动机，采用降压启动可以减少每次启动对电网和设备的冲击，延长设备的使用寿命。

考虑因素：在选择降压启动方案时，需要考虑电动机的启动频率、负载情况以及电网的承受能力等因素。

常用的降压启动方法

星三角（Y-Δ）降压启动

原理：通过改变电动机定子绕组的接线方式，从星形（Y）接法转变为三角形（Δ）接法，从而实现降压启动。

特点：设备简单、操作方便，但只适用于正常运转时采用三角形接法的电动机，且在空载或轻载情况下启动。

自耦变压器降压启动

原理：利用自耦变压器降低电动机的起动电压，从而减小起动电流。

特点：线路结构紧凑、不受电动机绕组接线方式限制，适用于容量较大的电动机。

定子绕组串电阻降压启动

原理：在电动机定子绕组中串联电阻，通过电阻的分压作用来降低电动机的起动电压。

特点：简单易行，但会增加额外的电阻损耗。

综上所述，电动机在功率较大、轻载或空载启动以及需要频繁启动的情况下，通常需要采用降压启动来确保安全、稳定地启动，并减少对电网和其他设备的冲击。在选择降压启动方法时，需要根据电动机的实际情况和电网的承受能力进行综合考虑。

13电机运转时，轴承温度过高该怎么办？

当电机运行时轴承温度过高，可以采取以下一系列措施来解决问题。以下是对策的详细分析和归纳：

一、检查并调整轴承安装

安装精度：

确保滚动轴承的安装精度和配合公差在合理范围内，避免过紧或过松的配合。轴承内圈与轴的配合、轴承外圈与端盖的配合都应适当，以减少因装配不当引起的摩擦和热量。

间隙调整：

对于大型和中型电机，调整外轴承盖与轴承外圈间的间隙，确保其在合理范围内。对于小型电机，如果两端均采用球轴承，应特别注意间隙的调整，必要时在轴承盖与端盖之间加垫薄纸垫。

二、优化润滑系统

润滑脂选择：

选择合适的润滑脂，确保其质量良好且未变质。常用的润滑脂有3号锂基脂或3号复合钙基脂等。

润滑脂用量：

调整润滑脂的用量，避免过多或过少。一般应约为轴承室空间容积的1/2-2/3，过多会导致摩擦增加，过少则会引起干摩擦。

润滑脂更换：

定期检查润滑脂的状态，如发现变质或混入杂质，应及时清洗并更换新的润滑脂。

三、检查并调整电机部件

端盖和轴承盖：

确保电机两侧的端盖或轴承盖安装平整，并用均匀旋转的螺栓固定。如果安装不平行或止口没有靠严，会导致滚珠偏出轨道并产生热量。

传动系统：

检查传动带和联轴器的装配情况，确保传动带张力适中，联轴器对中良好。传动带张力过大或联轴器不对中都会导致轴承受力不均，进而引起发热。

四、检查并更换磨损部件

轴承磨损：

定期检查轴承的磨损情况，如发现滚珠、滚柱 、内外圈、滚珠架等部件严重磨损或金属剥落，应及时更换新的轴承。

轴弯曲：

检查轴的弯曲情况，如果轴弯曲严重，会导致轴承受力不均并引起发热。此时应设法将弯曲的轴校直或更换新轴。

五、加强冷却系统

冷却水系统：

对于需要冷却水系统的电机，检查冷却水水压、水流及管路系统是否正常。如发现过滤器堵塞或水压低等问题，应及时处理。

散热器：

确保散热器的散热效果良好，定期检查散热器是否堵塞或冷却液流量是否充足。如发现问题，应及时清理或更换散热器。

六、其他措施

定期检查：

定期对电机进行检查和维护，及时发现并解决潜在问题，防止故障扩大。

使用合适的轴承：

根据电机的具体工况和要求，选择合适的轴承类型和尺寸，以适应不同的运行条件。

优化设计：

在可能的情况下，对电机设计和构造进行优化，以减少热量产生和提高散热效率。例如，改进轴承的散热设计或采用更高效的散热材料。

通过以上措施的实施，可以有效解决电机运行时轴承温度过高的问题，确保电机的稳定运行和延长其使用寿命。

14三相电源分别与负载三角形、负载星形连接时，相、线电压和电流的关系如何？

当三相电源分别与负载三角形负载星形连接时，相电压、线电压和电流的关系如下：

三角形负载连接时

相电压与线电压的关系：在三角形连接中，相电压等于线电压。

相电流与线电流的关系：线电流等于相电流的√3倍。

星形负载连接时

相电压与线电压的关系：在星形连接中，线电压等于相电压的√3倍。

相电流与线电流的关系：线电流等于相电流。

功率计算

三角形负载：功率计算公式为P=√3UIcosφ，其中U是线电压，I是线电流。

星形负载：功率计算公式同样为P=√3UIcosφ，但这里的U是相电压，I是相电流。

通过上述分析，我们可以看到，无论是三角形负载还是星形负载，三相电源的总功率计算公式是相同的，只是电压和电流的参考点不同。

15对 10kV 变（配）电所的接地有哪些要求？

对10千伏变配电所的接地要求，可以归纳为以下几点，以确保系统的安全、稳定运行：

一、接地干线与户外连接

材料要求：室内角钢基础及支架应使用截面不小于25×4mm²的扁钢相连接，作为接地干线。

连接方式：接地干线需引出户外，并与户外接地装置进行可靠连接。

二、接地体位置与尺寸

位置要求：接地体应距离变配电所墙壁3米以外，以确保安全距离。

尺寸要求：接地体长度通常为2.5米，两根接地体间的距离以5米为宜，这样的布局有助于优化接地效果。

三、接地网形式与电阻

形式选择：接地网形式以闭合环路式为好，这种结构能有效降低接地电阻，提高接地系统的稳定性。

电阻要求：如接地电阻不能满足要求时，可以附加外引式接地体。整个接地网的接地电阻不应大于4Ω，这是确保接地系统有效性的关键指标。

四、连接点与防腐措施

连接点要求：在连接不同截面或不同金属的电缆时，应保证连接点的电阻小而稳定。对于相同金属截面的电缆连接，应选用与线缆导体相同的金属材料，并按照标准加工专用连接管，采用压接方法连接。

防腐处理：对于需要连接两种不同金属电缆的情况（如铜和铝），除应满足接触电阻要求外，还应采取一定的防腐措施。通常是在铜质压接管内壁上刷一层锡后再进行压接，以防止电化腐蚀。

五、其他注意事项

设备接地：变压器、开关设备和互感器（PT/CP）的金属外壳、配电柜、控制保护盘、金属构架、防雷设备、电缆头及金属遮栏等均需可靠接地。

环境考虑：在条件特别恶劣的场所，最大接触电势和最大跨步电势值宜适当降低。当接地装置的最大接触电势和最大跨步电势较大时，可考虑敷设高电阻率路面结构层或深埋接地装置，以降低人体接触电势和跨步电势。

综上所述，对10千伏变配电所的接地要求涉及多个方面，包括接地干线与户外连接、接地体位置与尺寸、接地网形式与电阻、连接点与防腐措施等。这些要求共同构成了变配电所接地系统的安全、稳定运行基础。

16CT运行中二次为什么不允许开路？

电流互感器在运行中，其二次侧不允许开路的原因可以归纳为以下几点，这些原因均基于电磁学原理和电流互感器的工作特性：

1. 电磁感应原理与输出信号

原理描述：电流互感器的工作原理基于电磁感应原理，即当一次侧有电流通过时，会在二次侧产生相应的电动势。

影响分析：如果二次侧开路，那么这个电动势就无法形成回路，导致互感器的输出信号无法传输，进而影响电力系统的监测和控制。

2. 磁饱和现象与测量误差

磁饱和现象：当一次侧电流过大时，二次侧的磁通量也会增大，可能导致磁饱和现象。磁饱和会增大互感器的测量误差，甚至可能损坏互感器。

测量误差：二次侧开路时，由于没有负载，测量误差会进一步增大，影响电力系统的稳定运行。

3. 热稳定性与安全性

热稳定性问题：电流互感器的铁芯在工作时会产生热量，如果二次侧开路，热量无法散发，可能导致温度升高。温度过高不仅会影响互感器的性能和寿命，还可能引发火灾等安全事故。

绝缘损坏：由于二次侧可能产生很高的感应电动势（可达数千伏），这可能损坏二次绕组的绝缘，危及人身安全 。

4. 保护功能失效

保护功能：电流互感器在电力系统中具有保护功能，当一次侧发生短路、过载等异常情况时，二次侧会感应出相应的电流，从而实现对一次侧设备的保护。

影响分析：如果二次侧开路，这种保护功能将失效，可能导致一次侧设备损坏或发生安全事故。

5. 正常运行状态

工作状态：电流互感器正常工作时，二次侧接近短路状态，一次磁势和二次磁势抵消。这种状态下，励磁电流甚小，铁芯中的总磁通很小，二次绕组的感应电动势保持在安全范围内。

开路影响：当二次侧开路时，二次电流为零，二次磁势也为零。一次电流全部成为励磁电流，导致铁心中的磁通剧增，互感器严重过热甚至烧坏。

综上所述，为了保证电流互感器的测量准确性、安全运行和保护功能的有效性，二次侧在运行中绝对不允许开路。在实际应用中，应确保电流互感器的二次侧始终处于闭合状态，并定期进行维护和检查，以确保其在电力系统中的正常运行。

17什么是电流保护，动作原理如何？

电流保护是电力系统中一种重要的保护方式，它利用电力系统短路或异常工况下电流增大的特征来构成继电保护。以下是电流保护的详细解释及其动作原理：

一、电流保护的定义

电流保护是指当线路或设备中的电流超过预设的最大值时，保护装置会迅速动作，切断故障电路或发出报警信号，以防止设备损坏或扩大事故范围。这种保护方式广泛应用于各种电力设备和系统中，是保障电力系统安全稳定运行的重要手段之一。

二、电流保护的类型

电流保护根据动作特性和应用场景的不同，可以分为多种类型，如过电流保护、短路保护、过载保护等。其中，过电流保护是最常见的一种类型，它通过设置电流继电器和时间继电器来实现对电流的监测和控制。

三、过电流保护的动作原理

过电流保护的动作原理可以归纳为以下几个步骤：

电流监测：通过电流互感器（CT ）监测被保护线路或设备的电流值。当电流值超过预设的电流继电器动作值时，电流继电器动作。

时间延时：电流继电器动作后，会启动时间继电器进行延时。延时的目的是为了确保保护的选择性，即只切断故障电路，而不影响其他正常运行的电路。延时时间的长短取决于保护装置的设定值和电力系统的实际情况。

断路器跳闸：经过预定的延时后，时间继电器触点闭合，将断路器跳闸线圈接通，断路器跳闸，从而切断故障电路。同时，信号继电器动作，发出灯光或音响信号，提示运行人员故障已经发生。

故障切除与恢复：故障电路被切除后，电力系统会重新分配电流和电压，恢复正常运行状态。此时，保护装置也会自动复位，等待下一次故障的发生。

四、电流保护的特性与优势

快速性：电流保护能够在短时间内迅速切断故障电路，防止设备损坏和事故扩大。

选择性：通过合理设置电流继电器和时间继电器的动作值和延时时间，可以实现保护的选择性，即只切断故障电路而不影响其他正常运行的电路。

可靠性：电流保护采用成熟的保护原理和可靠的硬件设备，具有较高的可靠性。

灵活性：电流保护可以根据电力系统的实际情况进行灵活配置和调整，以适应不同的保护需求。

综上所述，电流保护是电力系统中一种重要的保护方式，它通过监测电流值并在超过预设值时迅速切断故障电路来保障电力系统的安全稳定运行。

18发电机产生轴电压的原因是什么？

发电机产生轴电压的原因可以归纳为以下几点，每点都结合相关数字和信息进行详细阐述：

一、磁场不对称

原因：发电机内定子磁场不平衡，导致磁回路不对称。这可能是由于定子铁芯的局部磁阻较大（如定子铁芯锈蚀）、定转子之间的气隙不均匀等原因造成的。

具体表现：当发电机旋转时，磁阻随转子位置改变而不同，磁通量随之产生周期性变化，引起定子磁场不平衡。这种周期性变化的磁通是脉冲的，旋转的转轴切割这些脉冲磁通，从而在发电机转子轴上两端感应出电动势，产生轴电压。

电压特性：这种轴电压一般为交流型，电压大小和频率与脉动磁通的幅值和频率相关。磁路不对称引起的轴电压可能包含基波和/或奇数整数倍的多次谐波电压成分。

二、静电效应

原因：在汽轮机内部，高速流动的湿蒸汽与汽轮机低压缸叶片摩擦，在汽轮机低压缸内产生静电荷。此外，转子绕组一点接地以及润滑油与油管之间的摩擦带电也会产生类似的静电效应。

具体表现：这些静电荷在汽轮机转子上积累，并通过转轴传递到发电机侧，从而在发电机轴上产生直流型电压。

电压特性：这种静电效应产生的轴电压并非经常存在，但在某种蒸汽条件下可能很高，其电压值取决于蒸汽条件、摩擦程度等因素。

三、电容耦合作用

原因：大型汽轮发电机组普遍采用静态励磁系统，该系统通过晶闸管整流将交流电压转换为直流电压供给发电机励磁绕组。然而，这个直流电压是脉动型的，且快速变化的脉动电压会通过发电机的励磁绕组和转子本体之间的电容耦合在轴对地之间产生交流电压。

具体表现：这种电容耦合作用产生的轴电压呈脉动尖峰状，其频率与励磁系统交流侧电压频率相关（如300Hz对应50Hz的交流侧电压）。

电压特性：电容耦合产生的轴电压可能叠加到磁路不对称引起的轴电压上，使油膜承受更高的尖峰电压，增加油膜击穿的风险。

四、轴向磁通及剩磁

原因：发电机中存在各种环绕轴的闭合回路（如集电环装置和转子端部绕组），当这些回路的磁动势不能相互抵消时，会产生一个轴向的剩余磁通。此外，发电机严重短路或其他异常工况下也会使大轴、轴瓦、机壳等部件磁化并保留一定的剩磁。

具体表现：当机组大轴转动时，轴向磁通会在转轴两端产生感应电压，称为单极电动势。这种单极电动势产生的轴电压表现为直流分量，并随负载电流而变化。

电压特性：单极电动势产生的轴电压大小取决于励磁电流的大小和变化情况。

综上所述，发电机产生轴电压的原因主要包括磁场不对称、静电效应、电容耦合作用以及轴向磁通及剩磁等方面。这些原因可能单独或共同作用，在发电机轴上产生不同类型的轴电压。为了防止轴电压对发电机运行造成不利影响，需要采取相应的预防措施和监测手段。

免责声明：本文来自网络，版权归原作者所有，如涉及版权问题，请及时与我们联系删除，谢谢
