时常有新手电工在后台咨询小编：我不会识图，对电工作业有什么影响？

小编的回答通常是，当然有影响 ！识图是基础，告别土电工！ 识图是进阶，提升自己的必学知识！

为何一直强调识图的重要性呢？很简单。拿电气成套行业为例，一般有一次安装、二次接线、成套报价、售后维修、电气设计等岗位，基本所有岗位都需要有识图基础，就是需要你能看懂图纸，按图操作。哪怕是二次接线，有些地区也是看原理图接线！

总结为一句话：只有掌握了识图技巧及如何识图！才能往更高层次的方向发展，如电气设计。

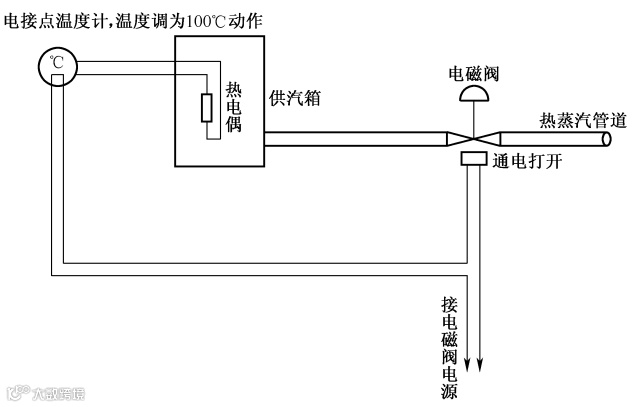

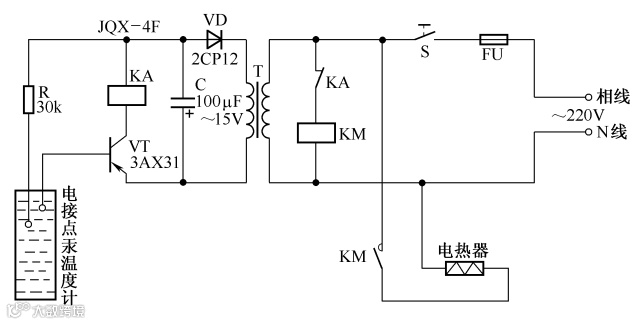

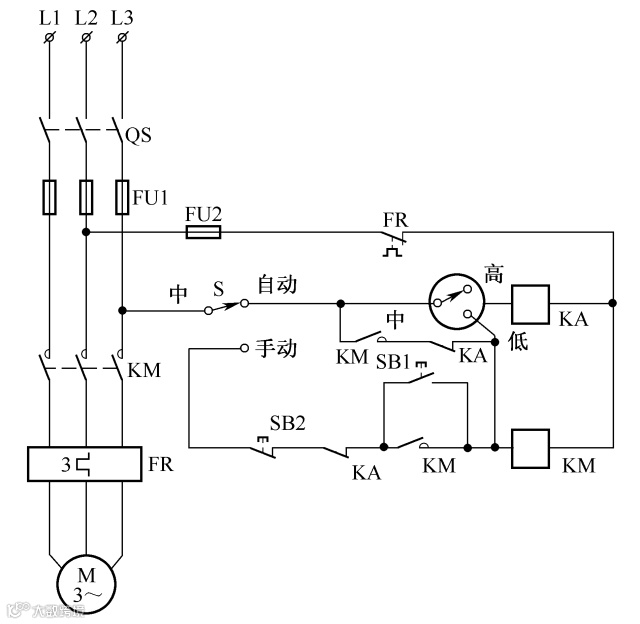

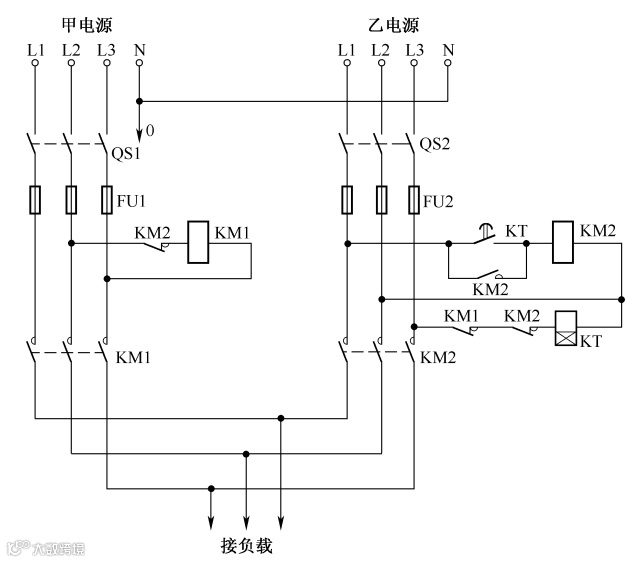

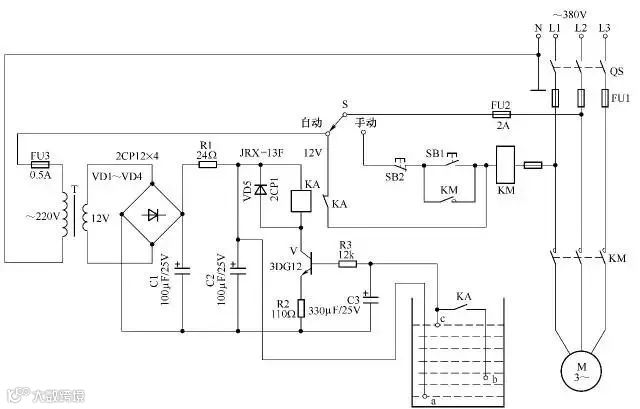

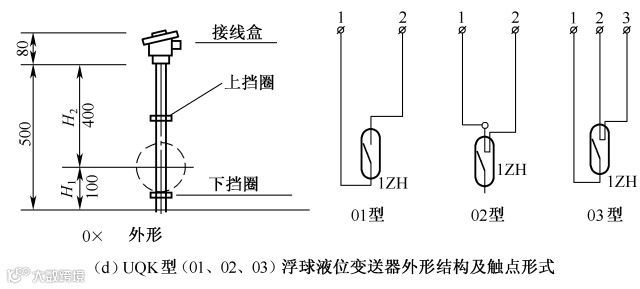

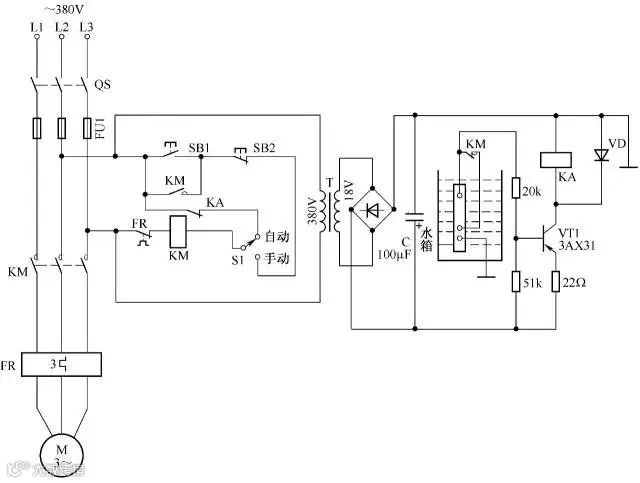

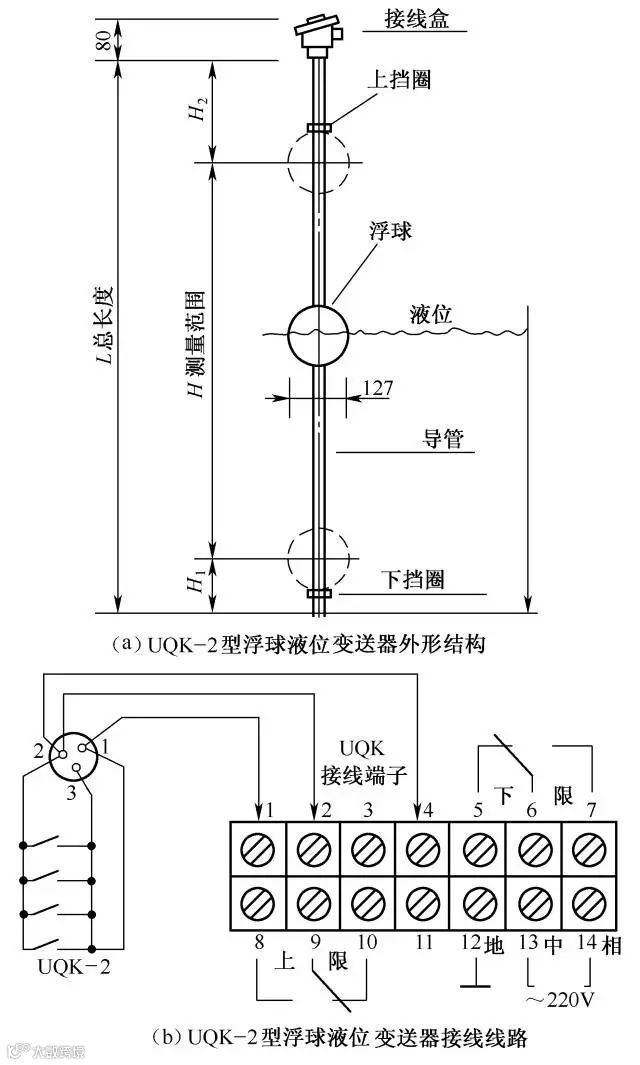

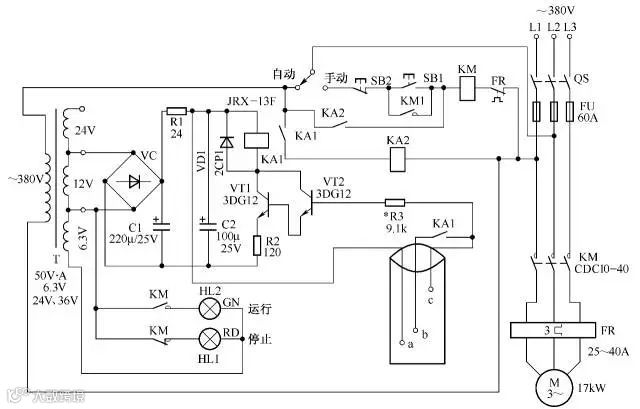

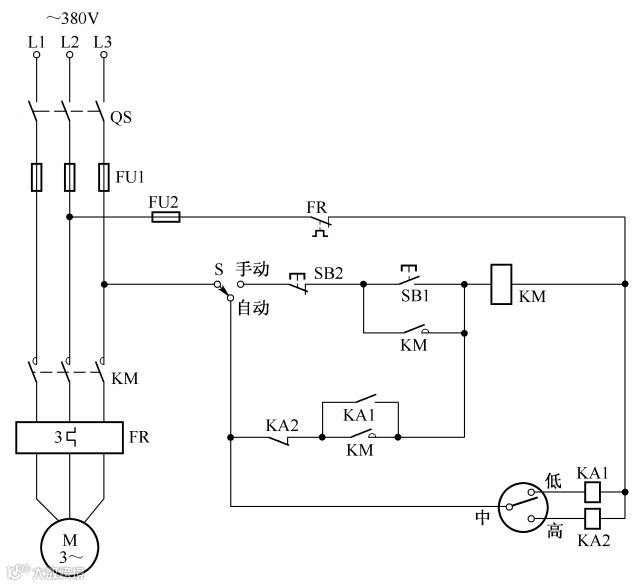

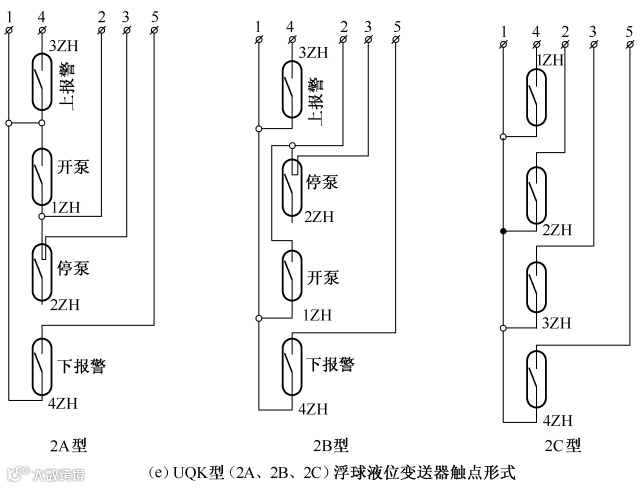

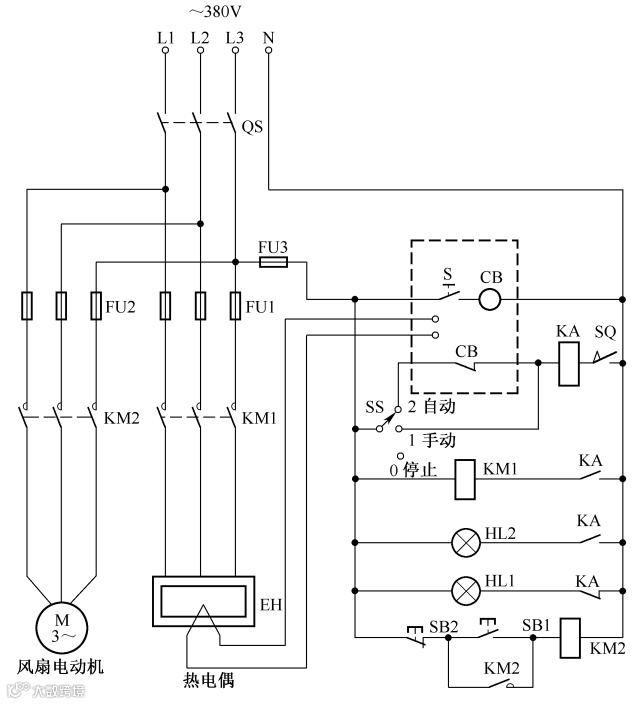

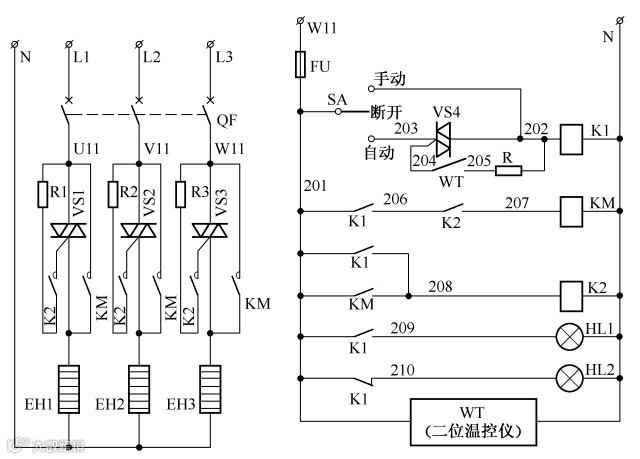

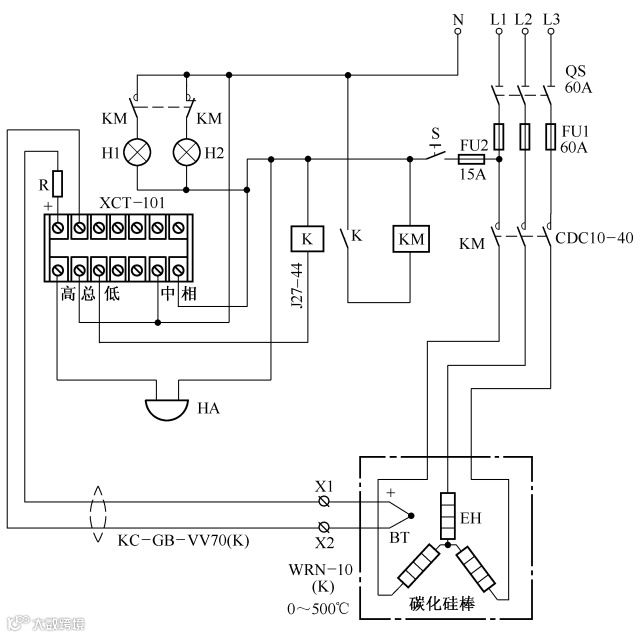

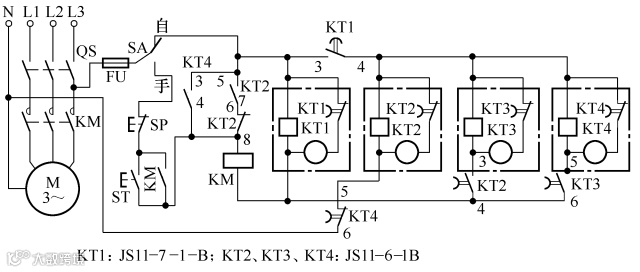

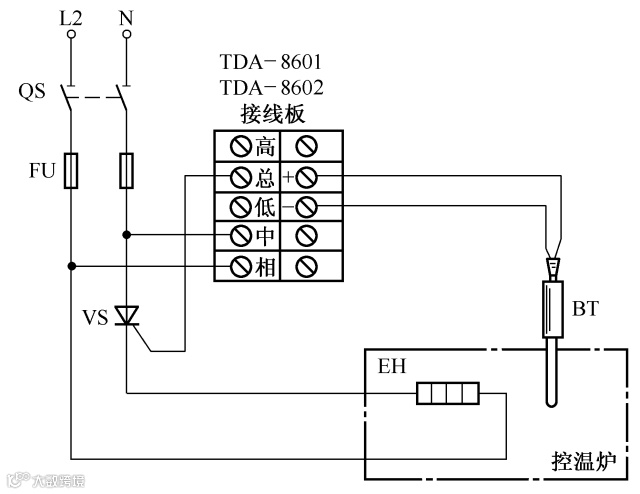

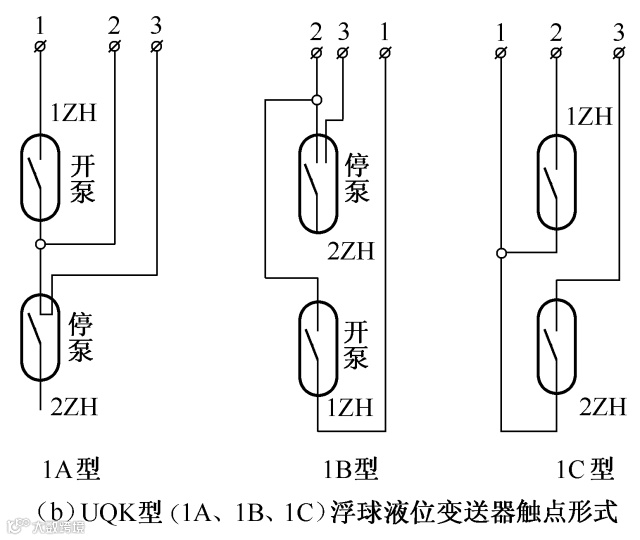

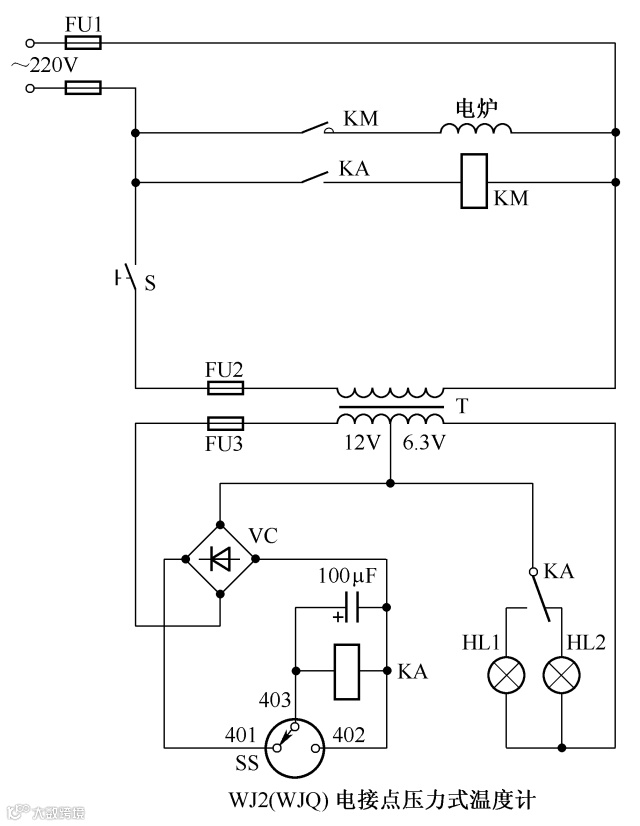

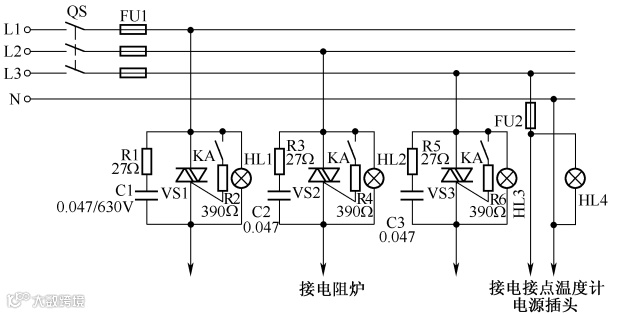

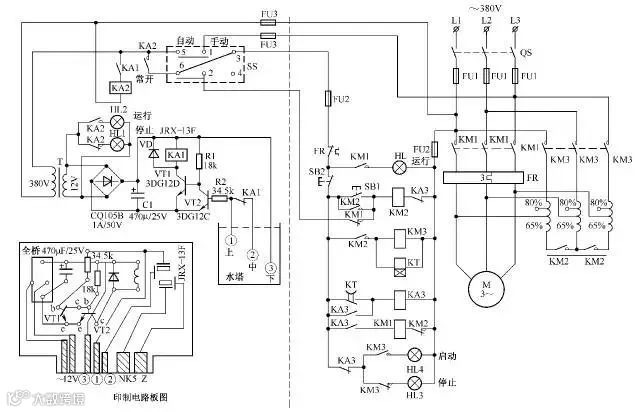

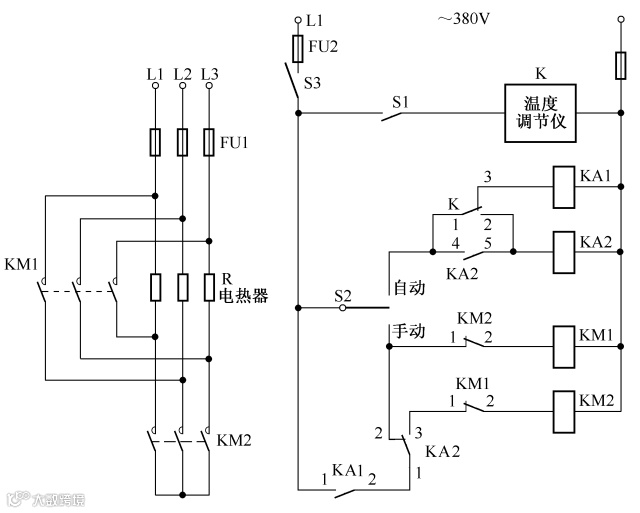

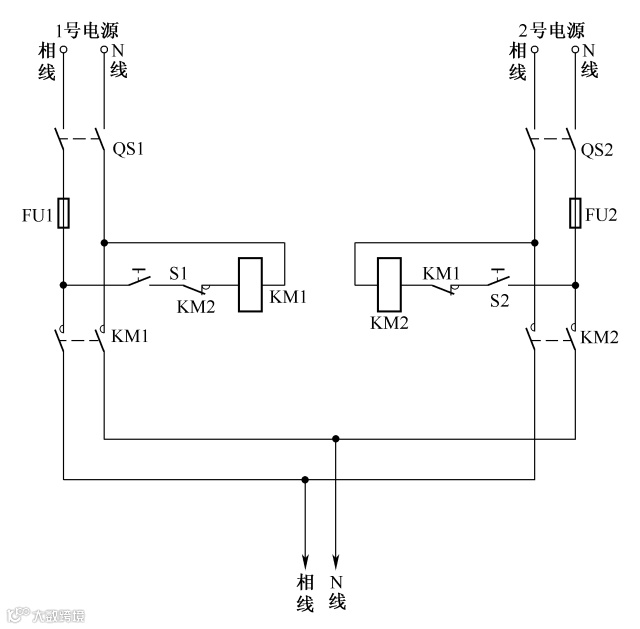

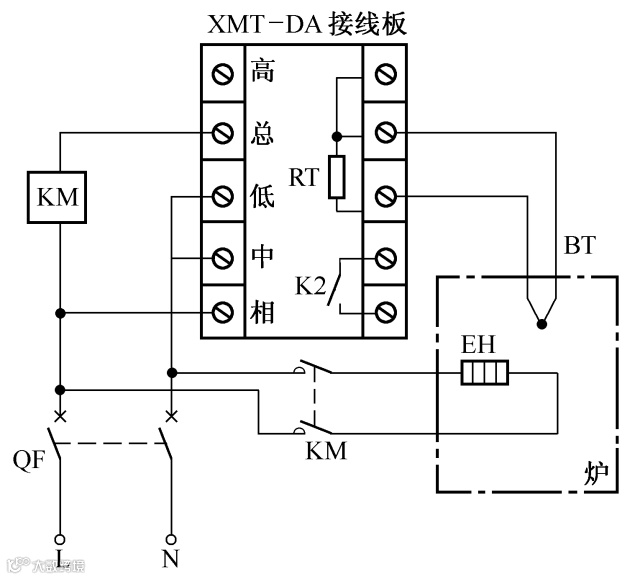

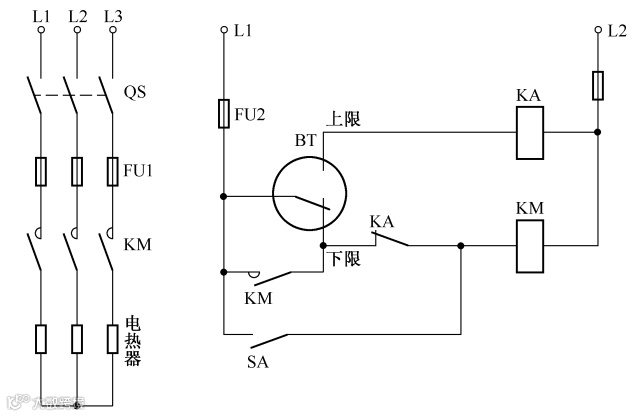

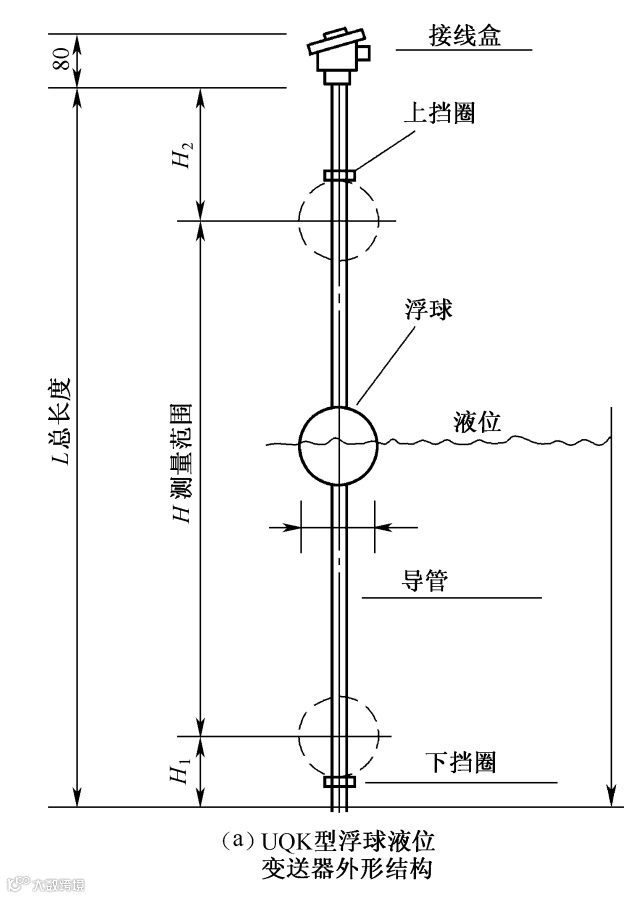

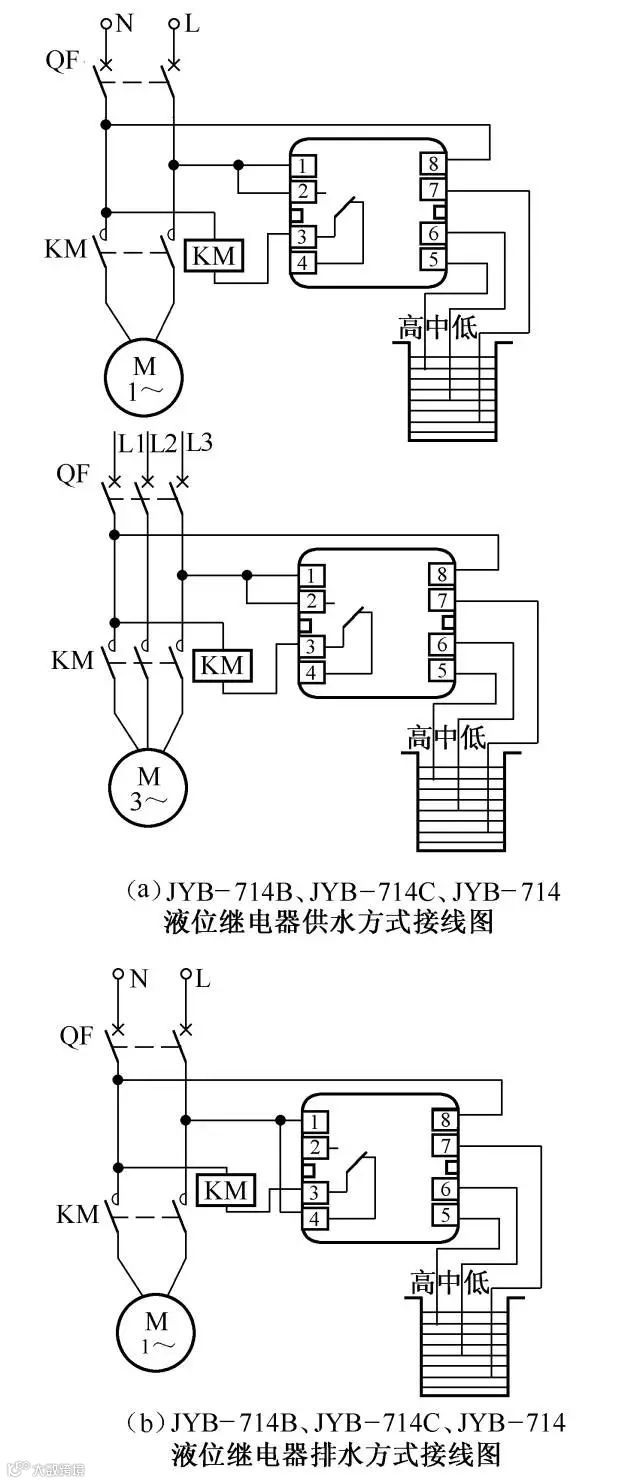

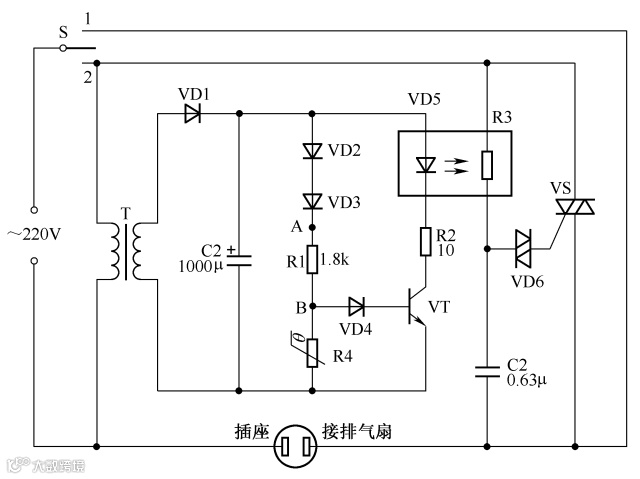

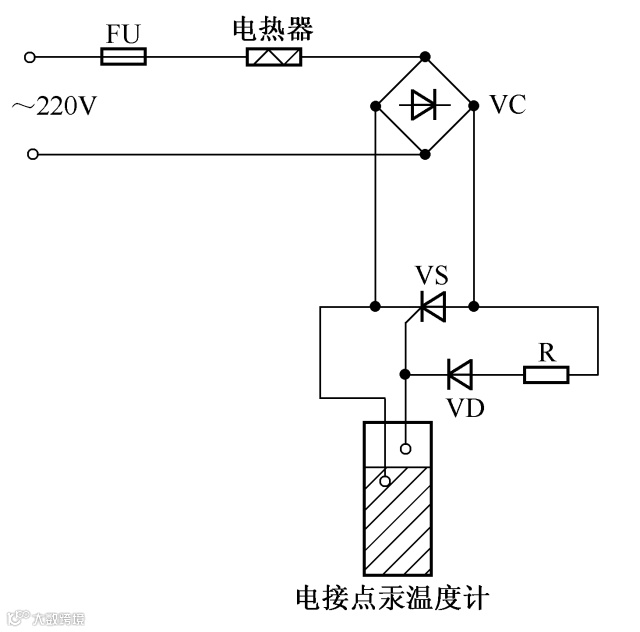

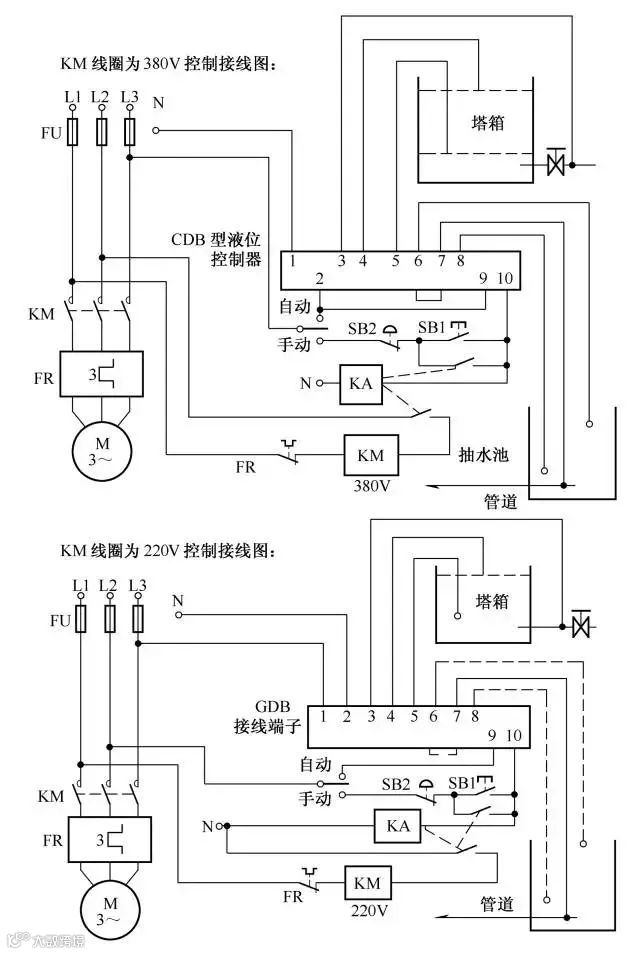

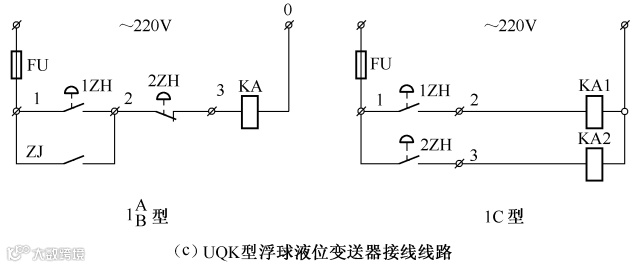

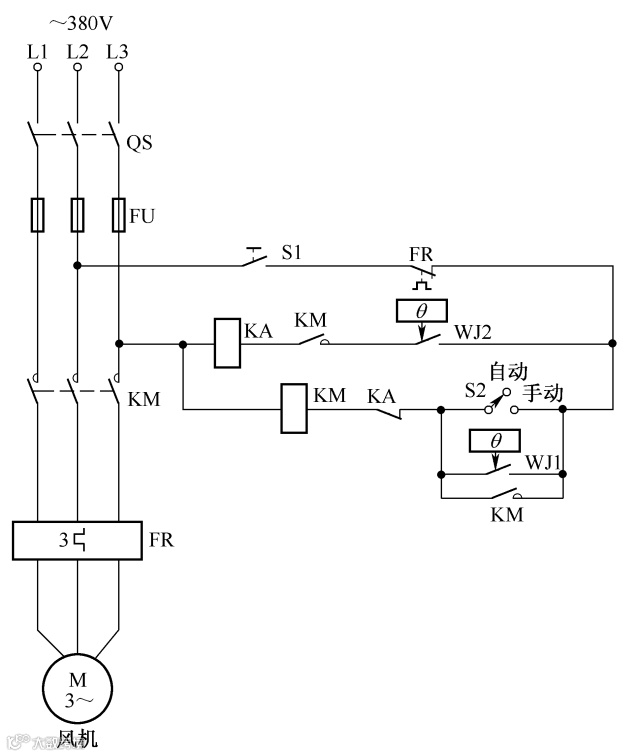

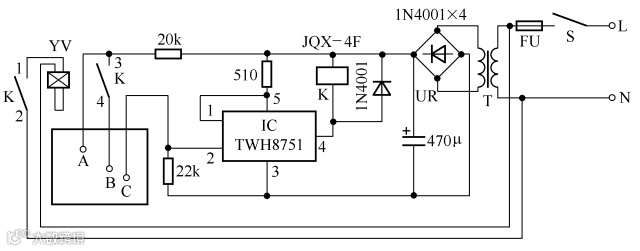

为了更加形象、直观地学习并应用电气自动控制系统，本文整理了28个电气自动控制电路图的实例，以供参考。
