步骤 1

所有的维修人员都应该知道如何使用

万用表,它已经在无数人的手中测量了电子器件以及电路。根据以下步骤即可掌握三个万用表的基本功能。

第一部分: 测试电路通断

第一部分: 测试测量电压

第一部分: 测试测量电阻

要了解如何使用万用表进行电流和电容等高级测量，查看本指南。

步骤 1 电路连通性测试

o电路连通性测试可以告诉我们两个元件之间的电路是否连通：如果两个元件直接是连通的，那么电流可以自由的从两个元件之间通过。

o如果电路不连通，这意味着在这个电路中的某一点断开了。这可能表示保险丝熔断或者元件虚焊。

o在电子设备维修中，电路连通性测试是经常用到的一种测试方式

步骤 2

o开始之前，请确认你要测试的电路处于非工作状态。请先将设备关机，拔掉电源插头并且卸下电池。

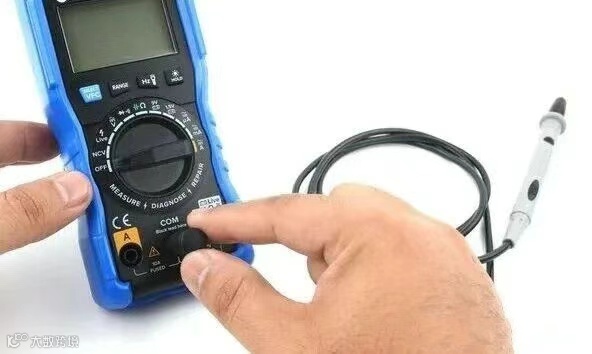

o将黑色表笔插入您的万用表上标有COM字样的插孔

o将红色探针插入带有V符号的端口(在本例中为右端口)。

步骤 3

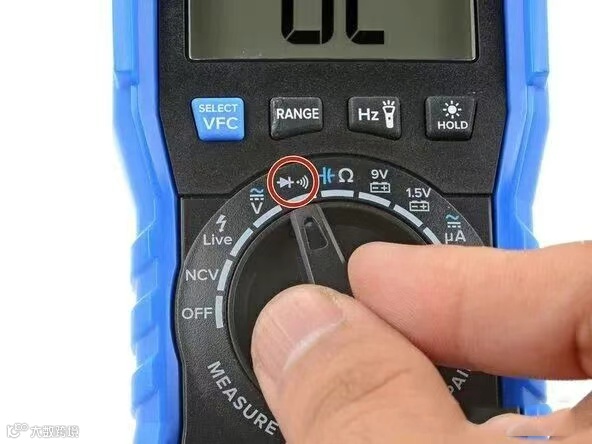

2.打开您的万用表，并且将拨盘转动到连通性测试模式（是一个看起来像声波的图标）

3.不是所有的万用表都设计有连通性测试模式。如果您的万用表上没有，请不要紧张！跳至步骤6即可了解用另一种方式执行电路连通性测试

步骤 4

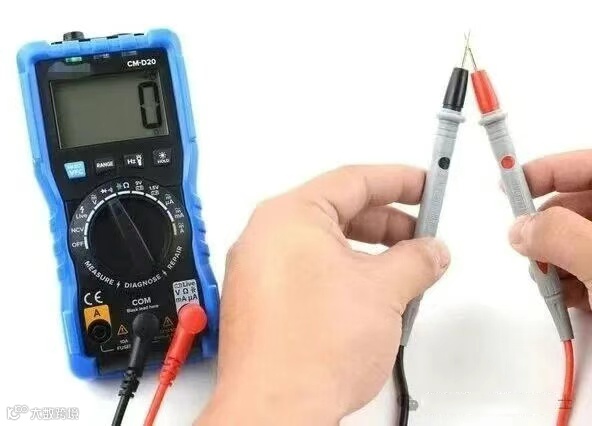

o万用表通过其中一支表笔输出一个微小的电流，然后确认另外一支表笔是否接收到这个电流来测试电路的连通性

o如果电路连通——无论是电路确实连通，或者是将两支表笔相互碰触——测试用的电路部分是连通的。屏幕会显示一个0的值（或者接近于0），并且万用表会发出“哔”的响声。表示电路连通

o如果没有收到测试的电流，这表示电路不连通。屏幕将会显示1或者OL（OL: 开路）

步骤 5

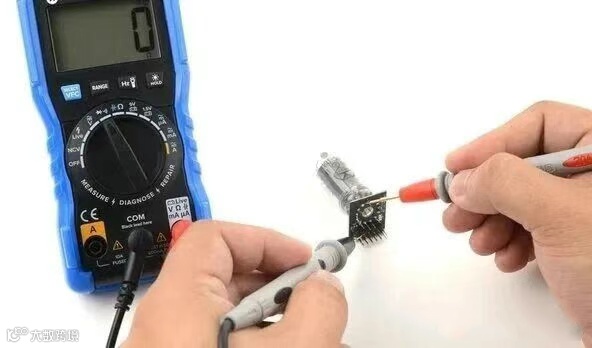

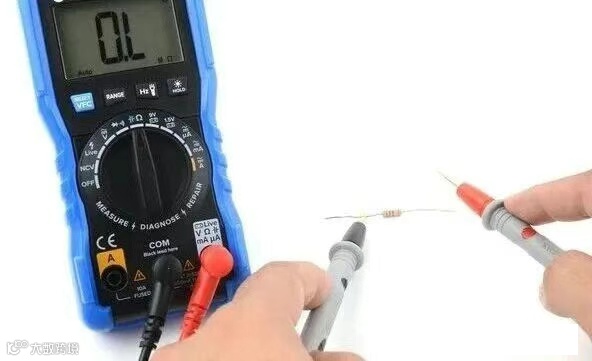

o要完成一次连通性测试，只要将两支表笔碰触需要测试的电路或者元器件两端即可

o如之前提到的一般，如果您要测试的电路是连通的，屏幕会显示一个0的值（或者接近于0），并且万用表会发出“哔”的响声。

o如果屏幕显示1或者OL（开路），那就表示这个电路不连通——这意味着电流无法从一端流至另一端

o电路通断是无方向性的，这意味着哪个表笔在哪端都不重要。 但是也有例外，例如，如果电路中有一个二极管。 一个二极管就像一个单向阀一样，意味着它将在一端会显示通，而在另一个方向则是“没有”。

步骤 6 连通性测试（替代方法）

o如果您的万用表没有专门测试连通性的模式，您依然可以执行连通性测试。

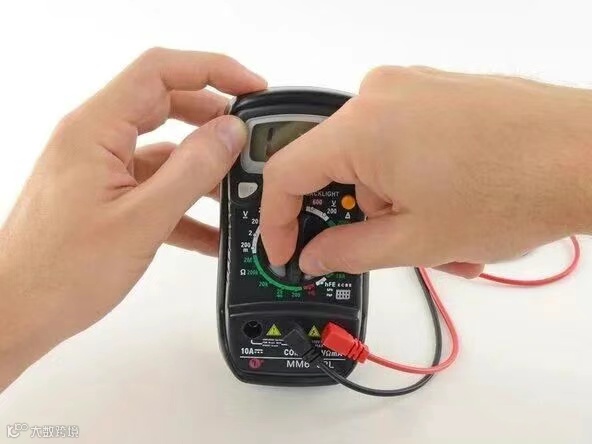

o将拨盘转至最低档的电阻测试档

o如果万用表具有手动量程功能，则将电阻设置为最低档。

o电阻值表示为欧姆，符号为Ω

步骤 7

o万用表通过其中一支表笔输出一个微小的电流，然后确认另外一支表笔收到了多少电流来确定阻值

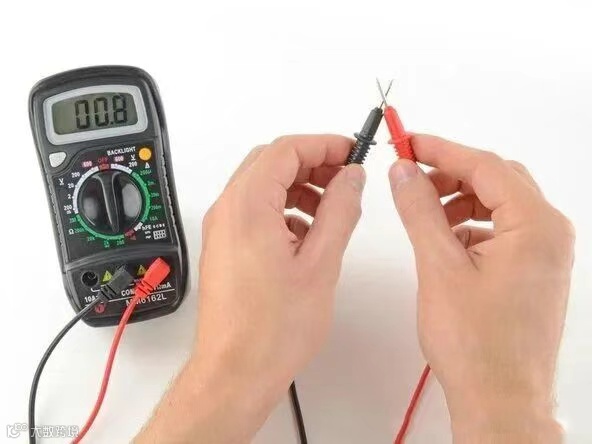

o如果两支表笔之间是连通的——不论是通过电路连通或是直接触碰两支表笔——都表示测试的电路是连通的。屏幕会显示一个0的值（或者接近于0——在这只万用表上的值为0.8）。得到一个非常低的电阻值即表示该电路是连通的。

o如果电路不连通，这表示电路是开路。屏幕会显示1或者OL（开路）

步骤 8

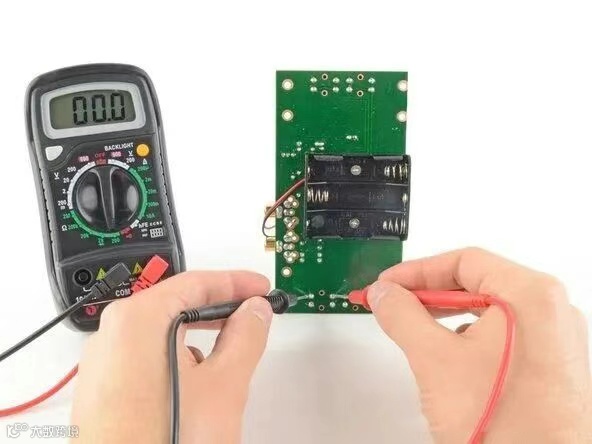

o要完成一次连通性测试，只要将两支表笔碰触需要测试的电路或者元器件两端即可

o不必多想哪支表笔放在哪个位置，电路连通性测试不分极性

o如之前提到的一般，如果您要测试的电路是连通的，屏幕会显示一个0的值（或者接近于0）

o如果屏幕显示1或者OL（开路），那就表示这个电路不连通——这意味着电流无法从一端流至另一端

步骤 9 测量电压

o接下来的四个步骤将告诉您如何测量电压。

o将黑色探针插入万用表的 COM 端口。

o将红色探针插入标有 V 符号的端口（此处为右端口）。

步骤 10

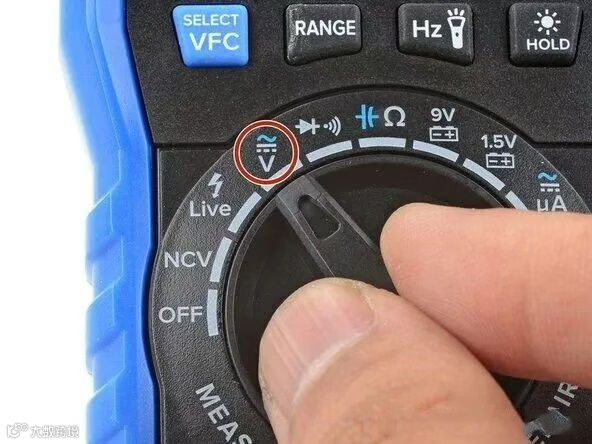

o打开您的万用表，然后将拨盘拨至直流电压档（图标为带下划线的V，或者为符号 ⎓）

o一般来说所有的市售电子设备都由直流电驱动运行。交流电——就是那种经过输电线路至您家中的——因为比直流电更危险，故不在本文讨论范围中

o您的万用表可能是自动量程或手动量程。自动量程万用表会自动确定最佳测量量程。您只需设置要进行的测量类型即可。

o如果万用表是手动量程，则还需要根据预期测量的电压设置正确的量程。

o刻度盘上的每个设置都列出了它能测量的最大电压。例如，如果您希望测量的电压大于 2 伏但小于 20 伏，则使用 20 伏设置。

o如果您不确定，请使用万用表的最大量程测试

步骤 11 自动量程电压测量

o如果万用表是手动量程，请跳至下一步。

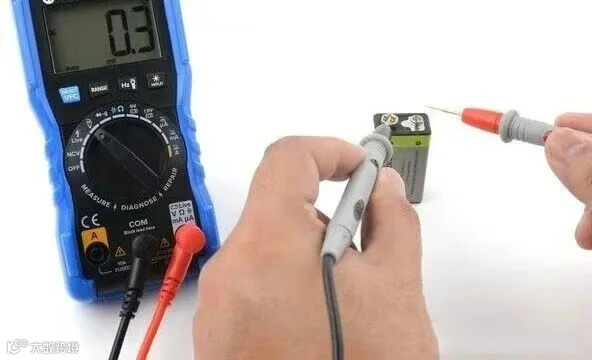

o将红色探针放在正极端子上，将黑色探针放在负极端子上。万用表将显示测量的电压。

o反转探头不会造成任何伤害；它只是提供一个负的读数。

o跳过下一步，该步骤介绍如何使用手动量程万用表测量电压。

步骤 12 手动量程电压测量

o按照此步骤使用手动量程万用表测量电压。

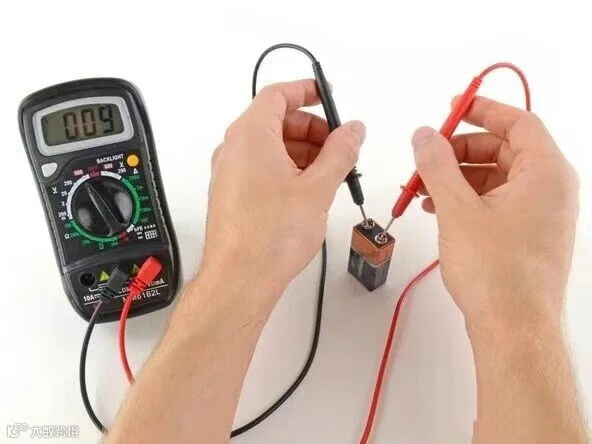

o将红色探针放在正极端子上，将黑色探针放在负极端子上。

o如果量程设置得过高，可能无法获得非常精确的读数。这里万用表的读数是 9 伏。这很好，但我们可以将表盘转到较低的量程，以获得更精确的读数。

o如果量程设置得过低，万用表只会读出 1 或 OL，表明其已超负荷或超出量程。这不会损坏万用表，但我们需要将刻度盘调到更高的量程。

o正确设置范围后，我们得到的读数为 9.42 伏。

o反转探头不会造成任何伤害；它只会给我们一个负的读数。

步骤 13 测量电阻

o接下来的三个步骤将向您展示如何使用万用表测量电阻。

o开始时，确保没有电流通过要测量的电路或元件。关闭电源，拔下墙上的插头，取出电池。

o请记住，您要测量的是整个电路的电阻。如果要测量单个元件（如电阻器），则应单独测量，而不是在焊接到位的情况下测量！

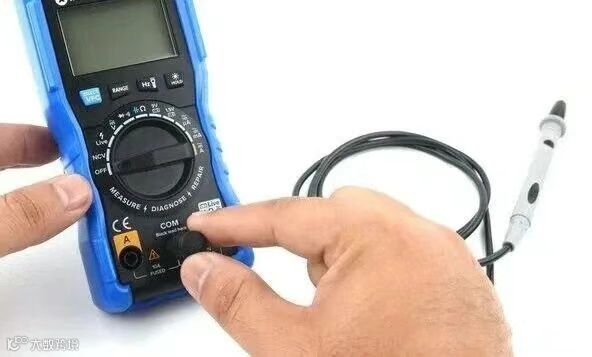

o将黑色表笔插入您的万用表上标有COM字样的插孔

o将红色探针插入标有Ω符号的端口（此处为右端口）。

步骤 14

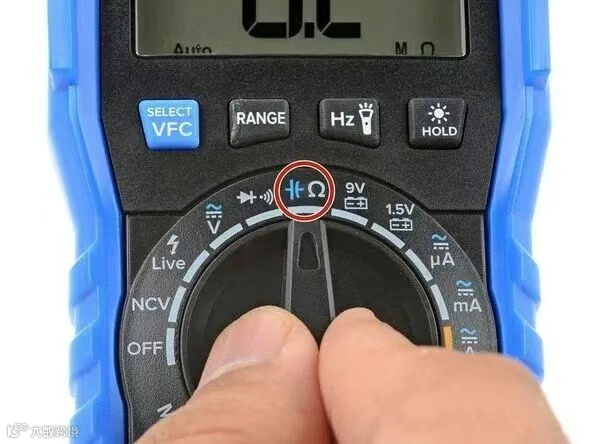

o打开您的万用表将拨盘拨至电阻值测试模式

o电阻值的单位为欧姆，符号为Ω

o如果万用表具有自动量程功能，这意味着它将自动确定最佳测量范围。

o如果万用表是手动量程，则需要根据预期测量的电阻设置正确的量程。如果您不确定，请从最高设置开始。

步骤 15

o在两根表笔之间放入您想测量的电路或电子元件。

o表笔放置的位置正反无所谓，因为电阻没有方向。

o如果您的万用表是手动量程：

o如果万用表的读数接近0，说明量程设置过高，无法进行良好的测量。将表盘转到较低的电阻量程。

o如果量程设置得过低，万用表只会读出 1 或 OL，表明其已超负荷或超出量程。这不会损坏万用表，但我们需要将刻度盘调到更高的量程。

o另一种可能是您正在测量的电路或元件不具有连通性，也就是说，它具有无限大的电阻。非连通电路在电阻测试中的读数总是 1 或 OL。
