在聊高压配电室怎么布置之前，咱们得先搞清楚高压配电系统是啥。其实说白了，它也没多复杂——就是一个电源进线，再配上好几个出线回路，就这么简单。你看到的各种设备，其实都是为了应对实际问题一点点加进去的。

比如：怕打雷烧坏设备，就加上了防雷器；电力公司要收电费，就得装个计量表；担心线路短路出事，就加个断路器；还有维修时怕人触电，那就再加上接地开关、隔离开关这些安全装置。

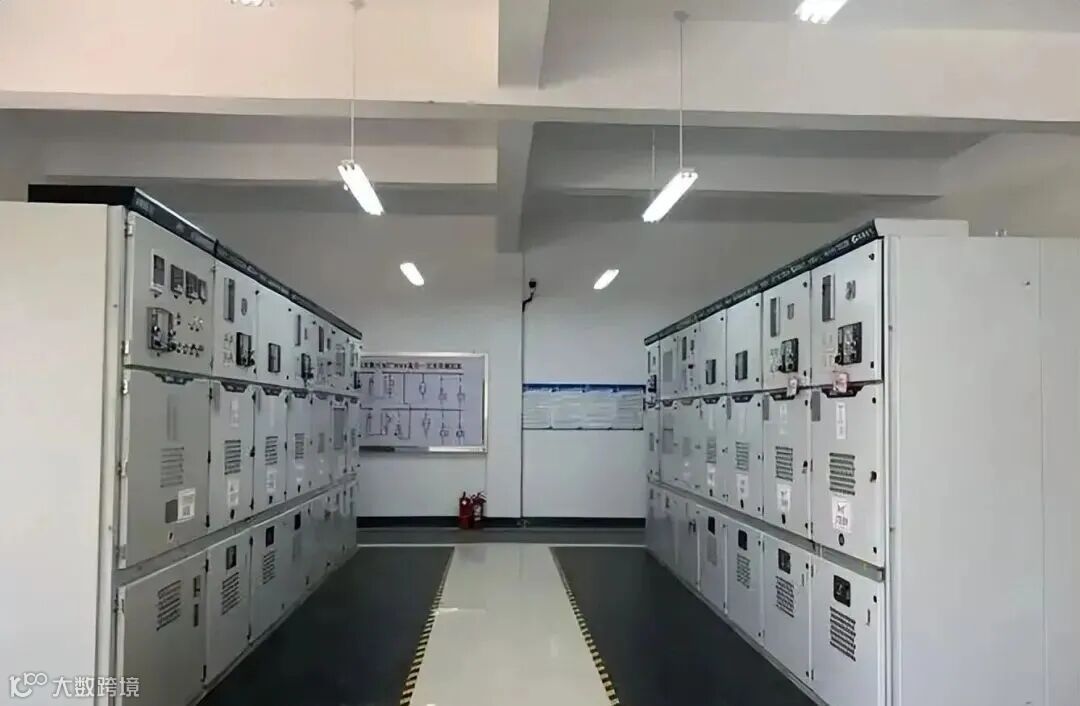

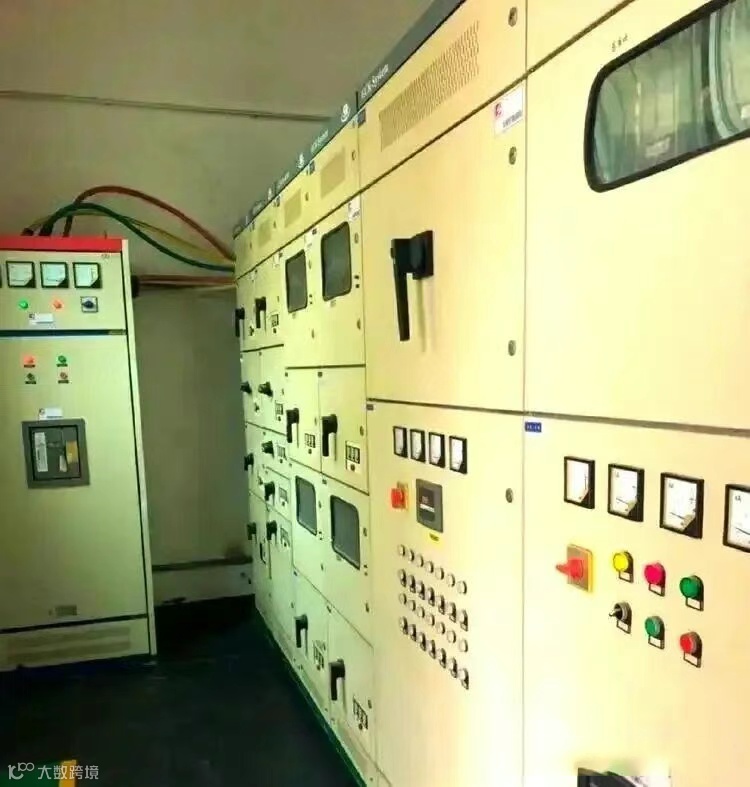

先看张常见的高压开关柜图片，心里有个数，知道它们长什么样、大概啥结构。

这些高压设备都不小，每个都得占地方。特别大的干脆就放室外了，像国家电网那些大型变电站就是例子。但在普通民用建筑里（比如写字楼、小区），这些设备还能塞进一个一个的柜子里，集中管理。

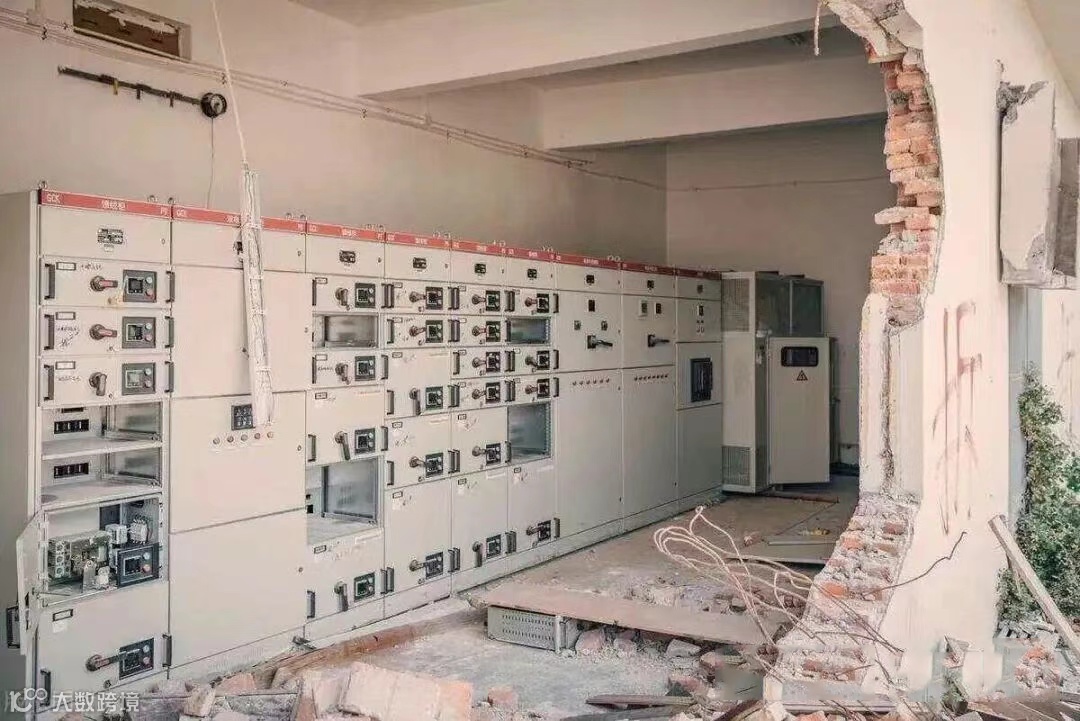

一般来说，进线要一个柜子，每条出线也各占一个柜子，计量还得单独一个柜子……这样一来，柜子数量很快就上去了，自然就要占不少空间。而且不只是柜子占地，电工师傅进去检修、操作也得有活动空间，所以必须留出维修通道。

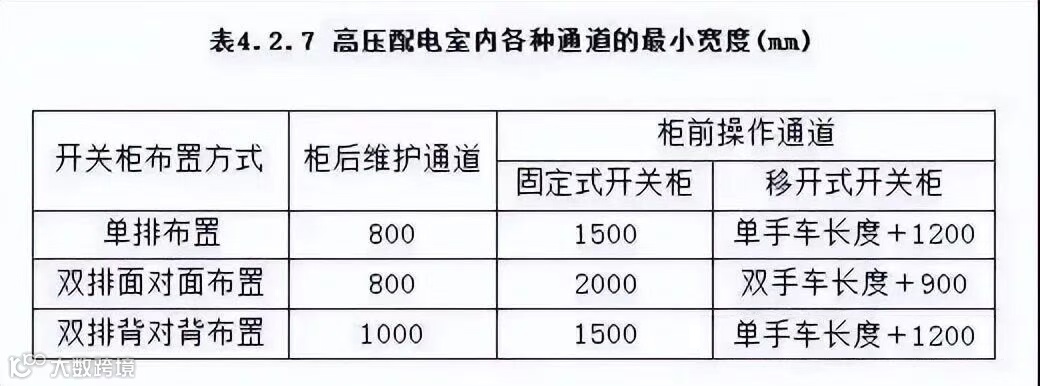

正因为这个，国家专门出台了设计规范，对高压配电室的空间布局做了明确规定：比如柜子前面要留多少距离、后面要留多少，房间有几个出口等等。下面这张表就是针对20kV系统的布置要求，挺重要的。

重点来了：当高压柜的数量超过6台的时候，就必须给它单独设一个房间！不能和其他功能混在一起。别问我为啥，这是硬性规定，咱照着做就行。

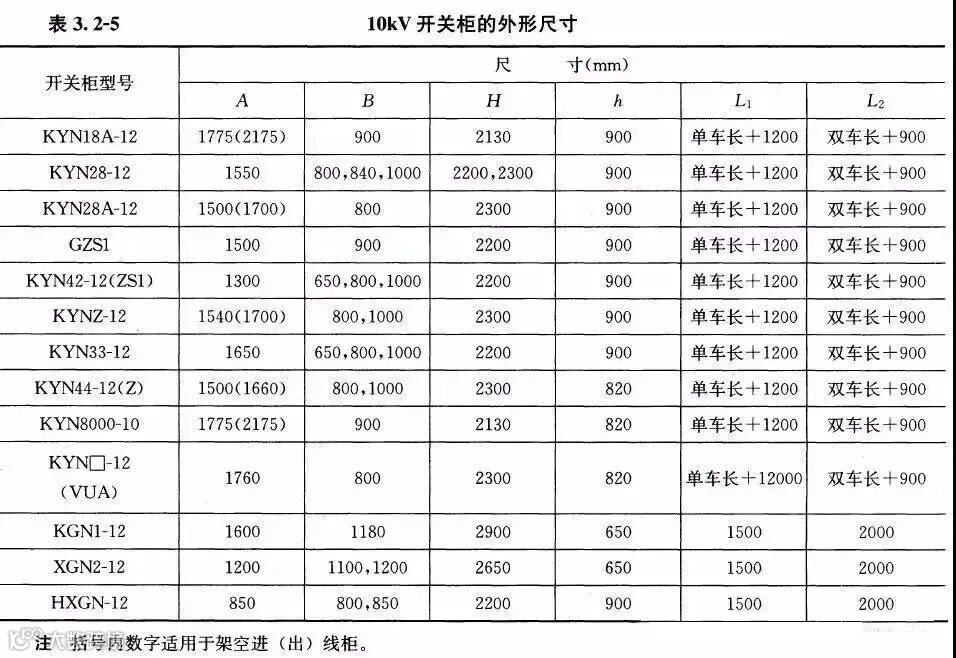

另外提醒一下：不同厂家、不同安装方式的柜子尺寸会有些差别，但总体来说，宽度B和高度H差别不大，相对统一。

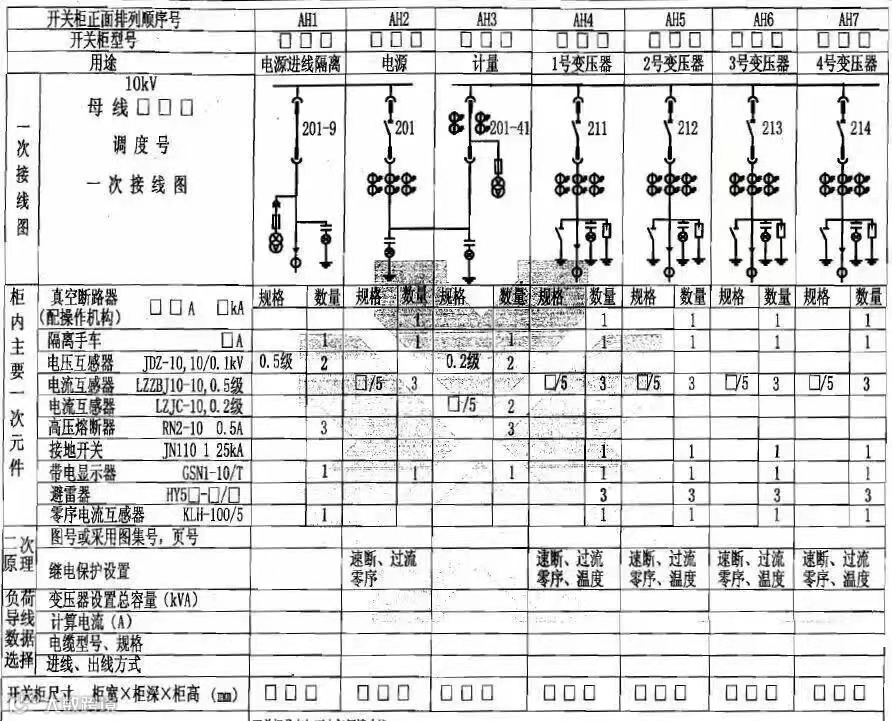

所以呢，我们只要先搞清楚供电系统图（也就是要知道用几个进线、几个出线、要不要计量等），就能算出一共需要几个柜子；然后按照国家标准的要求排布这些柜子，再算好操作和维护空间，最后就能得出高压配电室到底需要多大面积了！

一句话总结：**先看系统图，再画平面图！**

后面的变压器室、低压配电室，也是同样的思路，一步步来就行。
