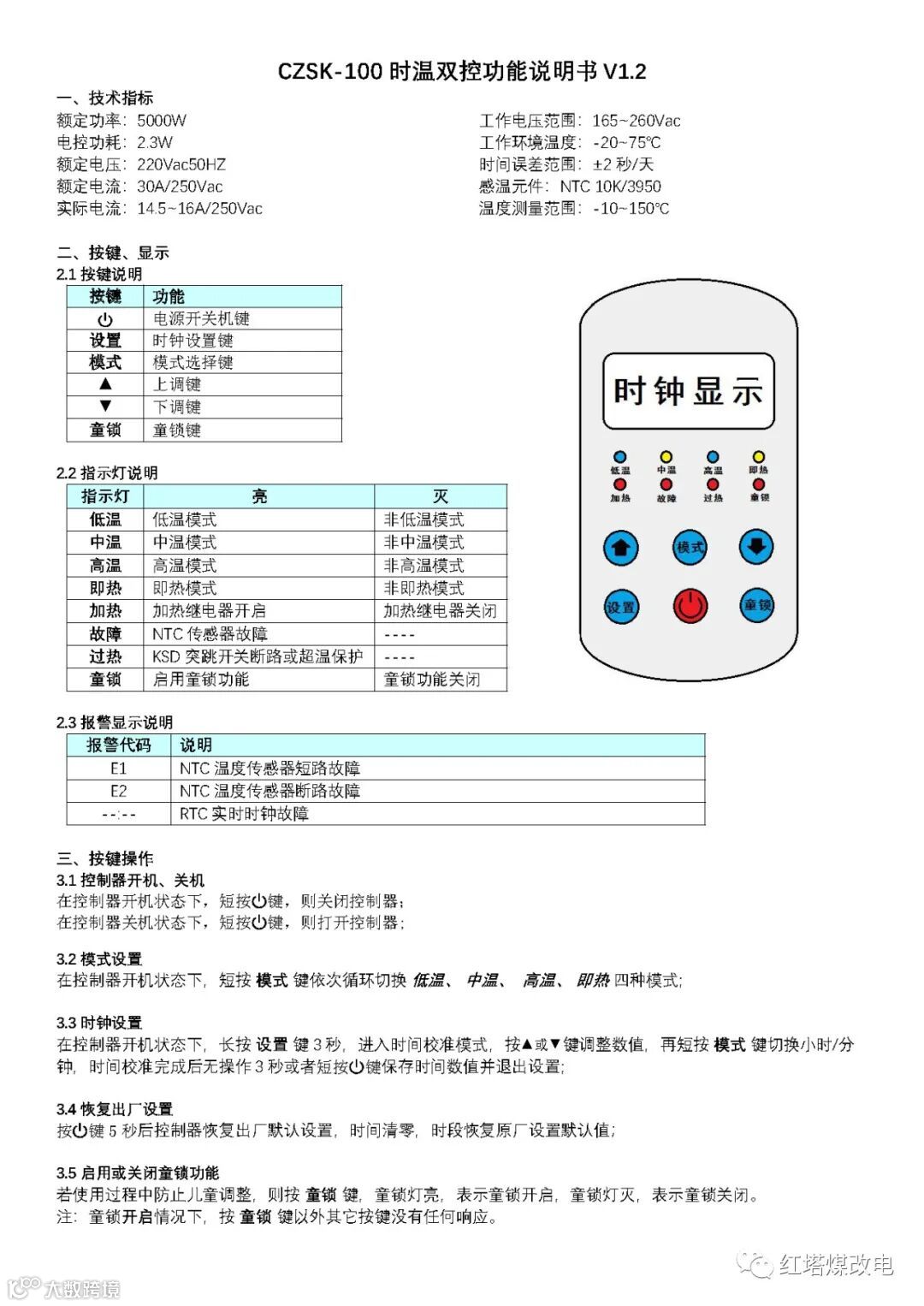

一. 技术指标
额定功率：5000W
电控功耗：2.3W
额定电压：220Vac50HZ
额定电流：30A/250Vac
实际电流：14.5~16A/250Vac
工作电压范围：165~260Vac
工作环境温度：-20~75℃
时间误差范围：±2秒/天
感温元件：NTC 10K/3950
温度测量范围：-10~150℃

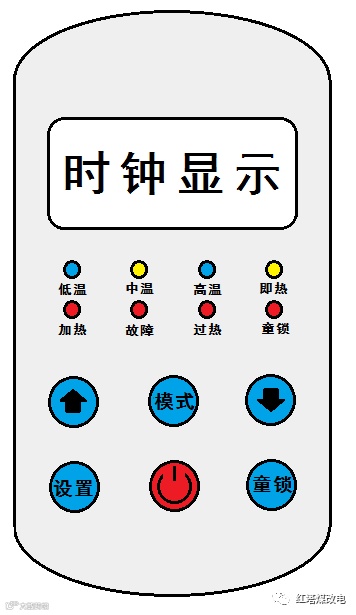

按键 |
功能 |
|
电源开关机键 |
设置 |
时钟设置键 |
模式 |
模式选择键 |
▲ |
上调键 |
▼ |
下调键 |
童锁 |
童锁键 |
指示灯 |
亮 |
灭 |
低温 |
低温模式 |
非低温模式 |
中温 |
中温模式 |
非中温模式 |
高温 |
高温模式 |
非高温模式 |
即热 |
即热模式 |
非即热模式 |
加热 |
加热继电器开启 |
加热继电器关闭 |
故障 |
NTC传感器故障 |
---- |
过热 |
KSD突跳开关断路或超温保护 |
---- |
童锁 |
启用童锁功能 |
童锁功能关闭 |
2.3报警显示说明
报警代码 |
说明 |
E1 |
NTC温度传感器短路故障 |
E2 |
NTC温度传感器断路故障 |
--:-- |
RTC实时时钟故障 |
三. 按键操作
在控制器开机状态下，短按
键，则关闭控制器；在控制器关机状态下，短按
键，则打开控制器。在控制器开机状态下，短按“模式”键依次循环切换低温、中温、高温、即热 四种模式。
在控制器开机状态下，长按“设置”键3秒，进入时间校准模式，按▲或▼键调整数值，再短按“模式”键切换小时/分钟，时间校准完成后无操作3秒或者短按
键保存时间数值并退出设置。按
键5秒后控制器恢复出厂默认设置，时间清零，时段恢复原厂设置默认值。
若使用过程中防止儿童调整，则按“童锁”键，童锁灯亮，表示童锁开启，童锁灯灭，表示童锁关闭。（注：童锁开启情况下，按“童锁”键以外其它按键没有任何响应。）

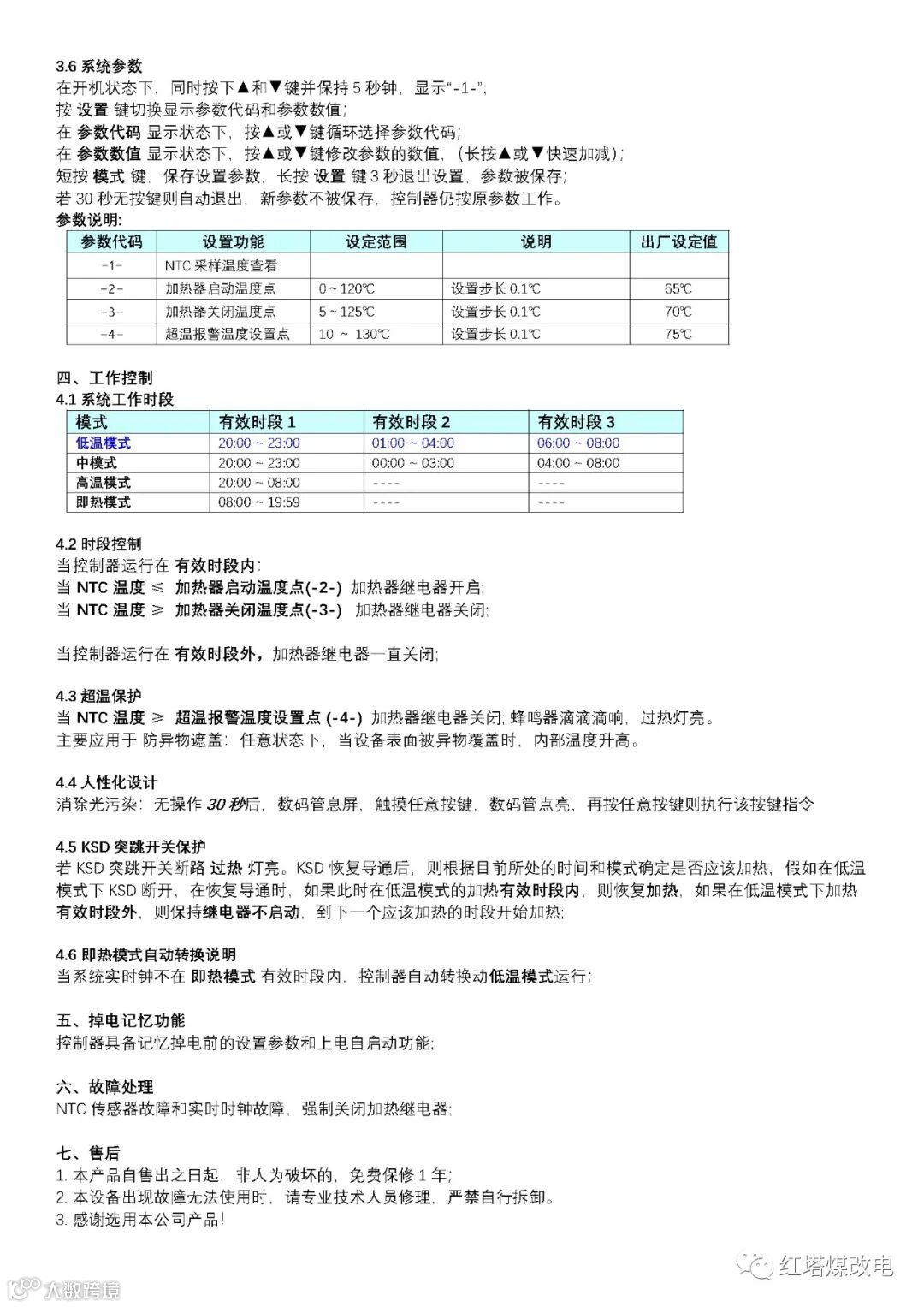

3.6系统参数
在开机状态下，同时按下▲和▼键并保持5秒钟，显示“-1-”；
按“设置” 键切换显示参数代码和参数数值；
短按“模式” 键，保存设置参数，长按“设置” 键3秒退出设置，参数被保存；
若30秒无按键则自动退出，新参数不被保存，控制器仍按原参数工作。
参数说明:
参数代码 |
设置功能 |
设定范围 |
说明 |
出厂设定值 |
-1- |
NTC采样温度查看 |
|||
-2- |
加热器启动温度点 |
0～120℃ |
设置步长0.1℃ |
65℃ |
-3- |
加热器关闭温度点 |
5～125℃ |
设置步长0.1℃ |
70℃ |
-4- |
超温报警温度设置点 |
10 ～ 130℃ |
设置步长0.1℃ |
75℃ |
四、工作控制
4.1系统工作时段
模式 |
有效时段1 |
有效时段2 |
有效时段3 |
低温模式 |
20:00 ~ 23:00 |
01:00 ~ 04:00 |
06:00 ~ 08:00 |
中模式 |
20:00 ~ 23:00 |
00:00 ~ 03:00 |
04:00 ~ 08:00 |
高温模式 |
20:00 ~ 08:00 |
---- |
---- |
即热模式 |
08:00 ~ 19:59 |
---- |
---- |
4.3超温保护
4.4人性化设计
4.5 KSD突跳开关保护
4.6 即热模式自动转换说明
五、掉电记忆功能
控制器具备记忆掉电前的设置参数和上电自启动功能;
六、故障处理
NTC传感器故障和实时时钟故障，强制关闭加热继电器;
七、售后
1. 本产品自售出之日起，非人为破坏的，免费保修1年；
2. 本设备出现故障无法使用时，请专业技术人员修理，严禁自行拆卸。
3. 感谢选用本公司产品！
视频调试教程
电子说明书
下载下方电子说明书，保存后可随时查阅。
（下载方法：长按图片——>保存到手机）
