紧固件及用材中常见的夹杂物缺陷，主要为颗粒球状氧化物、长条状的硫化物、不规则的多边形硅酸盐夹杂物等。判定标准为《GB/T 10561-2005 钢中非金属夹杂物含量的测定方法》。根据判定标准对螺栓的纵向剖面进行夹杂物评定。
(1) 42CrMo钢螺栓的氧化物夹杂
采用《GB/T 10561-2005 》标准，钢中非金属夹杂物含量的测定方法，对42CrMo钢螺栓纵向剖面进行夹杂物检查与评定。

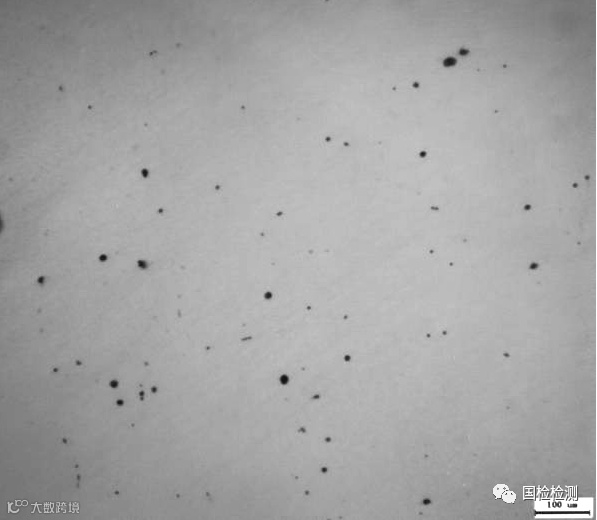

夹杂物主要为颗粒球状氧化物， 标准判定：DS类（单颗粒球状类）为2.5级；D类（球状氧化物）粗系2级，细系2级，见图8-100。
图8-100 氧化物夹杂
（2）40Cr钢紧固件的硫化物和氧化物夹杂

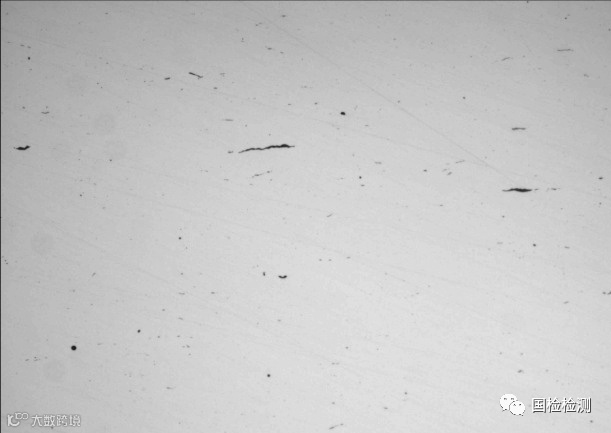

对40Cr钢螺栓进行夹杂物检查，夹杂物主要为硫化物夹杂、氧化物夹杂。根据《GB/T 10561-2005 》标准对螺栓纵向剖面夹杂物判定：A类（硫化物夹杂、细系）2级；D类球状氧化物夹杂为1.5级。见图8-101。
图8-101 硫化物夹杂和氧化物夹杂
（3）螺栓常见的氧化物夹杂

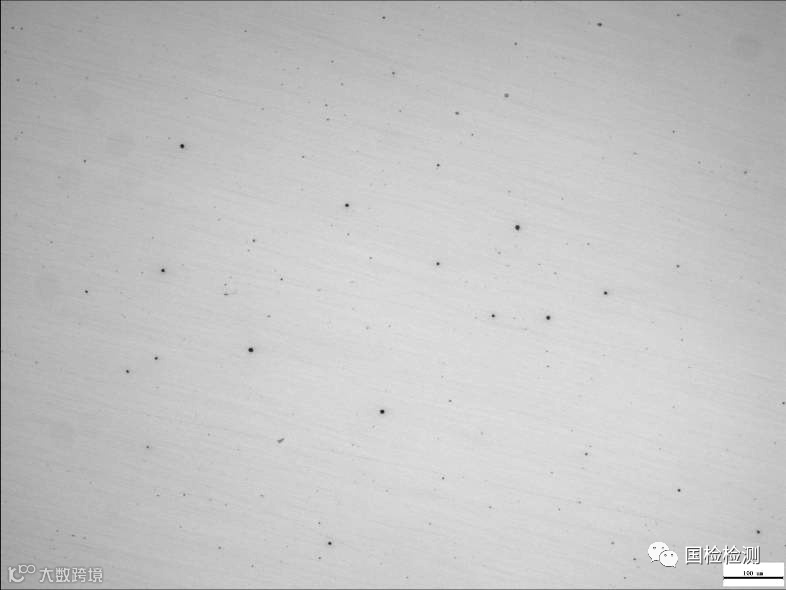

紧固件用材氧化物夹杂（颗粒状、球状）根据标准《GB/T 10561-2005 钢中非金属夹杂物含量的测定方法》判定，见图8-102。
图8-102 氧化物夹杂
(4) 35K螺栓用材中的硫化物夹杂

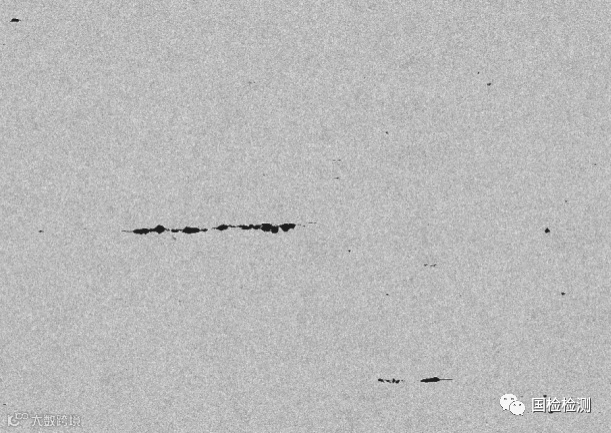

紧固件用材的夹杂物检查中，硫化物夹杂的现象一般少于氧化物。35K螺栓的夹杂物为硫化物夹杂，根据《GB/T 10561-2005》标准 ，钢中非金属夹杂物含量的测定方法对硫化物夹杂进行判定，硫化物夹杂见图8-103、图8-104。

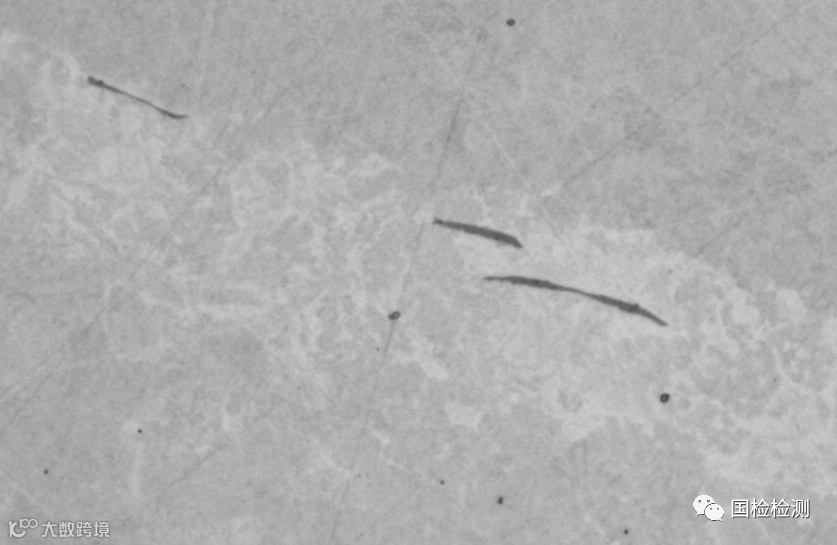

图8-103 硫化物夹杂
图8-104 硫化物夹杂
