一、安全注意事项
火线L零线N，金属外壳接地E。
零线接地火有电，氖气发光是火线，
氖管电阻一百万。

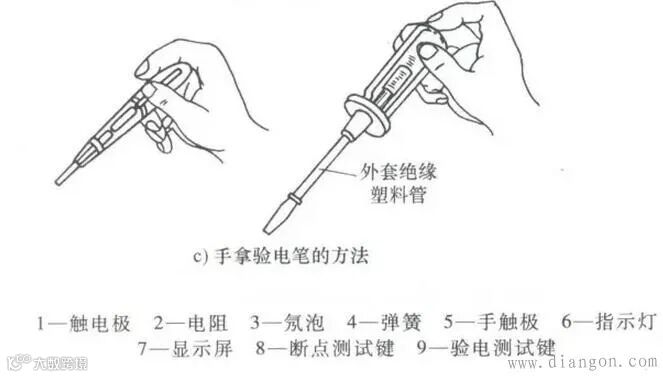

手按笔卡尖接线，注意手指不碰尖。
触电事故先断电，绝缘棒来挑起线。

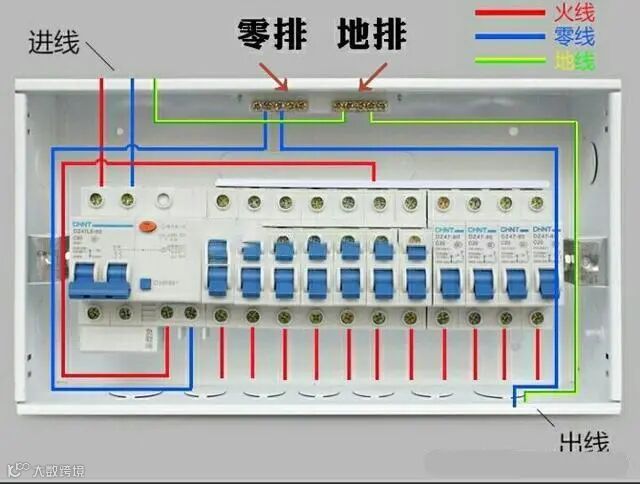

火线零线并排走，插座电器并联接。
三孔插座上接地，两孔插座右接火。
电灯开关接火线，零线直接进灯座。
保险要和火线连，三脚插头接外壳。
二、单相电源插座接线的规定
单相插座有多种，常分两孔和三孔。
两孔并排分左右，三孔组成品字形。
接线孔旁标字母，L为火N为零。
三孔之中还有E，表示接地在正中。
面对插座定方向，各孔接线有规定。
左接零线右接火，保护地线接正中。

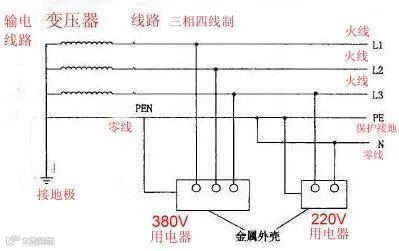

三、相交流电源的两种接法和两种出线方式
三相接法有两种，一个三角一个星。
角接三相围一圈，三个顶点三相线。
星接三尾联一点，联点叫做中性点。
三首引出三相线，中点出线中性线。
相线俗称叫火线，中线俗称叫零线。
星接可出两种线，三相三线和四线。
三相三线无零线，三相四线有零线。

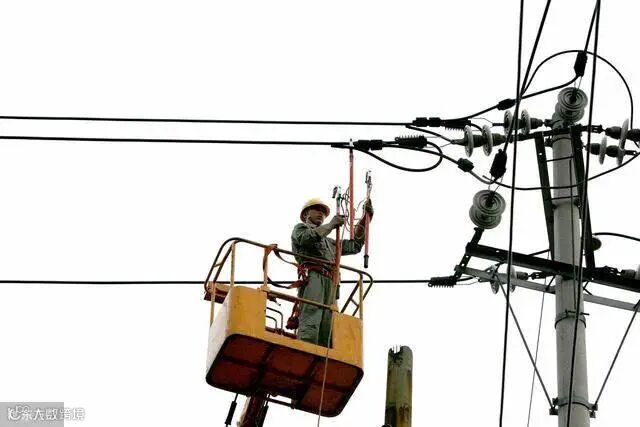

四、装设接地线应遵循的顺序：
先将接地极棒插入地面以下0.6m，
后挂导体端。
对同杆塔多层电力线路检修时，
接地线的装设应先低压后高压，
先下层后上层，先近端后远端。
接地线的拆除与此相反。
装设接地线必须先接接地端，
后接导线端，接地线应接触良好，连接应可靠。
拆接地线的顺序与此相反。装、拆接地线均应使用绝缘棒或专用的绝缘绳。
人体不得碰触接地线或未接地的导线。
四、埋地导线埋设前的确定方法：断芯检查和断点
地埋导线埋设前，有无断芯盘盘检。
检查使用兆欧表，L一端接导线，
导线另端放水中，仪表E端照此办，
慢慢摇动兆欧表，针不到零是断线。
查找断点在何处，使用仪器DG3，
单相交流接一头，仪器贴附地埋线，
从头到尾慢移动，仪灯发光线未断，
若是仪器灯熄灭，此处就是断线点。
五、漏电保护器的选择
选择漏电保护器，供电方式为第一。
单相电源二百二，二线二级或单级。
三相三线三百八，选用三级保护器。
三相四线三百八，四线三级或四级。
“级”表示开关触点 “线”表示进、出线
六、灯泡不亮的原因查找办法
灯泡不亮叫人烦，常见原因灯丝断。
透明灯泡看得着，否则可用电笔验。
合上开关点两端，
都不发亮火线断一亮一灭灯丝断，
两端都亮断零线。
七、低压验电笔判断交流单相电路故障的方法
交流验电用电笔，亮为火线不亮地。
电路故障可检查，通电测量火和地。
亮灭正常查设备，电路断开不可疑。
若是两端都不亮，电源火线已脱离。
若是两端都发亮，零线断裂或脱离

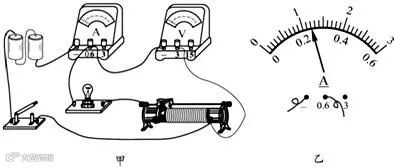

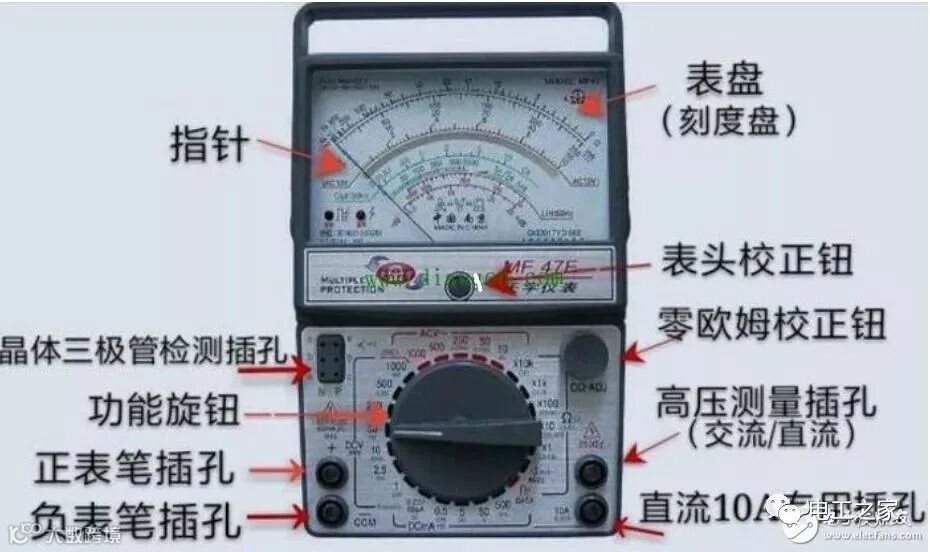

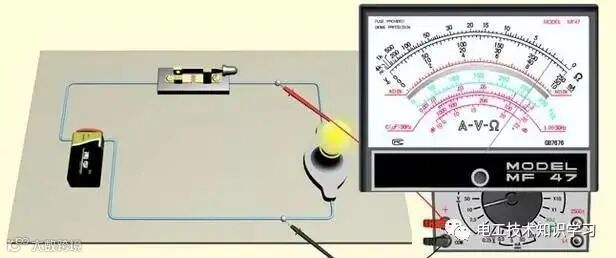

八、用指针式万用表测量直流电压的方法
测量之前先调零，量程选择要适中。
确定电路正负极，并联接线要搞清。
黑色表笔接负极，红色表笔要接正。
若是表针反向转，接线正负反极性。
九、用指针式万用表测量导体直流电阻的方法
测量电阻选量程，选完量程再调零。
两笔短路看表针，不在零位要调整。
旋动欧姆调零钮，表针到零才算成。
旋钮到底仍有数，更换电池再调整。
接触一定要良好，阻大两手要悬空。
测量数值保准确，表针最好在格中。
测量完毕关电源，旋钮旋到电压中。
十、用指针式万用表判断电容器的好坏
电容好坏粗判断，万用电表可承担。
使用电阻乘K档，表笔各接一极端。
表针摆到接近零，然后慢慢往回返。
到达某处停下来，返回越多越健康。
到零不动有短路，返回较少有漏电。
开始测量表不走，电容内部线路断。
十一、用充、放电法判断电容器的好坏
电容好坏粗判断，充放电法可承担。
电容两端接直流，少许时间就掐断。
导体点接两个极，有无火花注意看。
有火为好无火坏，同种火大更饱满。
十二、已知三相异步电动机的额定容量和电压，求取额定电流的近似值
中小容量高低压，电流估算看千瓦。
给出关系为中值，容大减小容小加。
一个千瓦两安培，常用低压三百八。
高压电机三千伏，四个千瓦一安流。
电压更高六千伏，八个千瓦一安流。
额定电压到一万，十三千瓦为一安。
十三、三相380V电动机改用单相220V电源供电时的接线方法和接入电容器的电容量计算
电机三相改单相，绕组接法按原状。
三端出线都有用，俩接电源一接容。
接容以后接电源，接零接火转向反。
电机三相改单相，并接电容的容量。
工作电容看接法，星接小来角接大。
百瓦电机微法数，角接为十星接六。
起动电容可同大，十瓦二至三微法。
电容耐压看电源，二百二电源三百三。
十四、感性负载电路中电流和电压的相位关系
电感妙在一“感”字，感情来去皆需时。
刚一见面很陌生，心里的话儿难启齿。
一旦需要分手时，“藕断丝连”还相思。
电源一通电压加，电流一时难通达。
切断电源电压断，电流一时难切断。
上述比喻教通俗，电压在前流在后。
两者相差电角度，最大数值九十度。

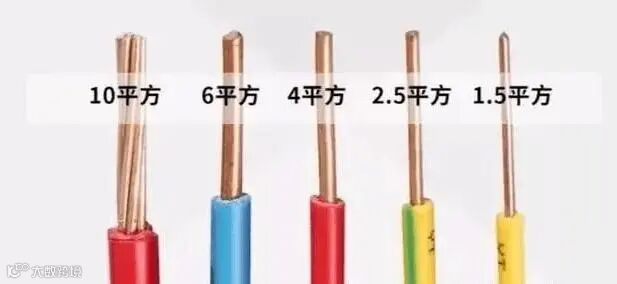

十五、每千米导线的重量估算
千米导线有多重，要看截面和品种，
截面单位毫米方，乘以系数值不同。
硬铝最轻二点八，纯铝次之把三乘。
钢芯铝绞乘以四，七点八铁比较重。
再重纯铜八点八，钢绞最重九点零。
考虑弧垂和绑扎，再把一点零三乘。
体积＝底面积Ｘ高度
十六、发电机原理和右手定则
导线切割磁力线，感应电磁生里面。
导线外接闭合路，就有电流流其间。
判断流向用右手，伸开右手成平面。
导线运动拇指向，手心面对N极端。
四指方向即电流，该端也是正极端。

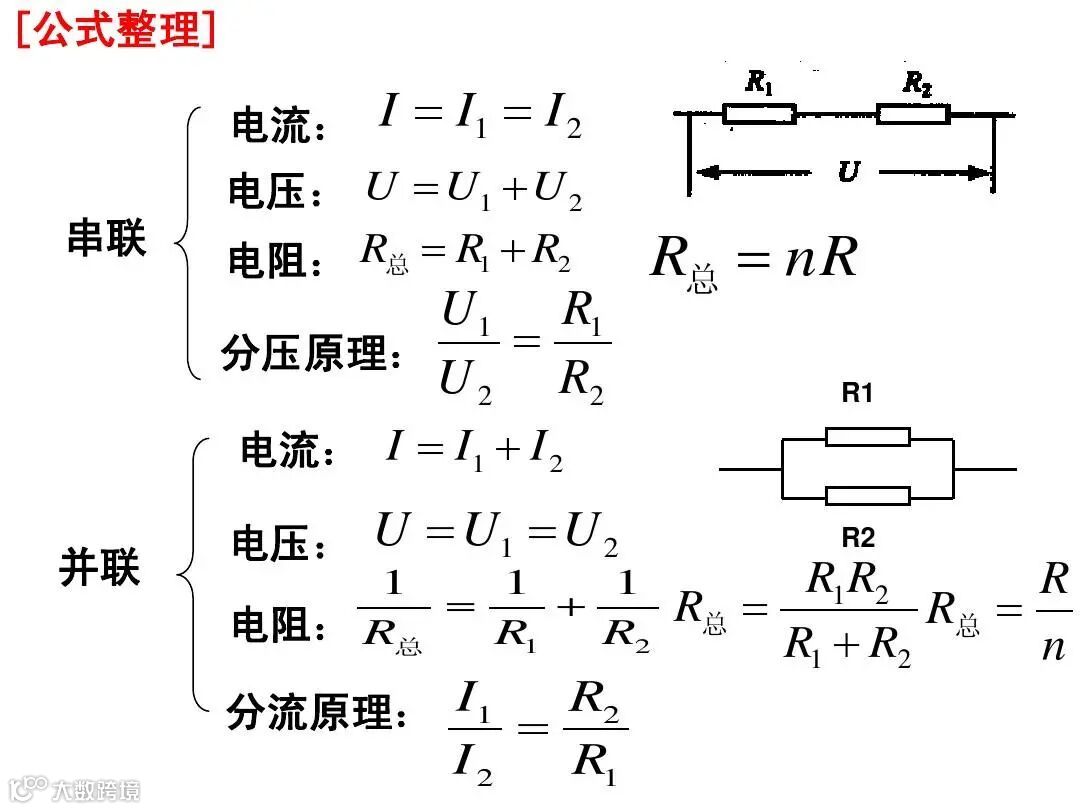

十七、电阻串联和并联后总阻值的计算
电阻串联值增加，越串越长阻越大。
电阻并联值减小，相当截面在增大。
并联总阻较难求，各值先要求倒数。
倒数之和的倒数，就是并联后电阻。
并联只有两电阻，总阻可用简式求。
两阻之积作分子，两阻之和作分母。
十八、三相交流电源的两种接法和两种出线方式
三相接法有两种，一个三角一个星。
角接三相围一圈，三个顶点三相线。
星接三尾联一点，联点叫做中性点。
三首引出三相线，中点出线中性线。
相线俗称叫火线，中线俗称叫零线。
星接可出两种线，三相三线和四线。
三相三线无零线，三相四线有零线。
十九、整流二极管正负极的判定方法
二极管有两个极，一个阳极一阴极。
分辨极性较简单，首先可看图表记。
三角一端极为阴，短杠一端为阳极
没有图表看外形，较圆一端为阳极。
较大规格带螺丝，螺丝一端为阳极。
若不放心用表量，万用电表准备齐。
乘以一百电阻档，两笔分别接电极。
正反两次比阻值，一大一小记仔细。
阻值小时看表笔，红阳黑阴定电极。
二O、桥式整流电路的连接方法以及阻容保护、整流二极管问题
单相桥式四个管，两两串联再并联。
并联两端出直流，两管连点进电源。

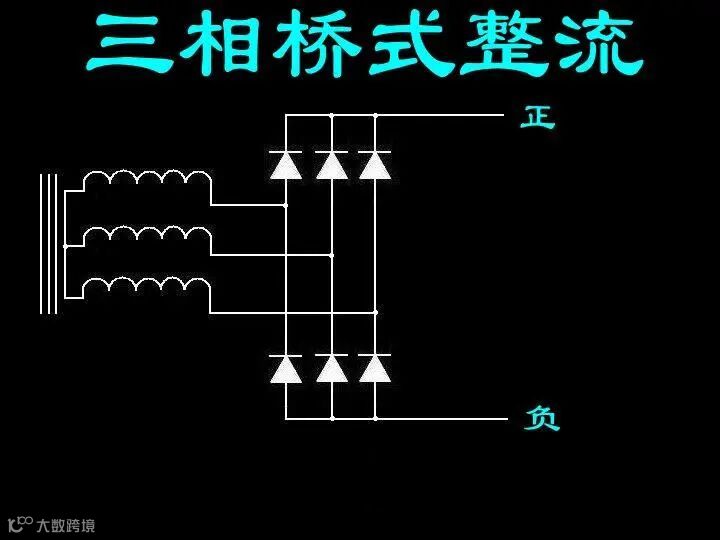

三相桥式六个管，两两串联再并联。
并联两端出直流，两管连点进电源。
阻容保护二极管，三种接法任你选。
一种并在交流侧，一种并在直流端。
还有一种较复杂，并在每支管两端。
感性负载反电势，并联持续二极管。
二一、磁铁及磁铁的性质、磁场和磁力线
不管大小与粗细，磁铁均有两个极。
南极S北极N，两端最大磁场力。
同极相斥异极吸，万物都是同一理。
描述磁场磁力线，每条都是闭合线。
体外从N到S极，S到N体内穿。
线线相互不交叉，相对密集在两端。
二二、为减小输出电流纹波而设置的滤波电路
要想得到稳定流，滤波电路接输出。
一个电容一个抗，接成一种T形路。
两个电容一电抗，名称叫做派电路。
还有一种较简单，两个电容一电阻。
二三、刷偏离中性线的影响和调整方法
励磁接通再开断，同时要把仪表看。
仪表指针来回摆，摆幅较大电刷偏。
轻轻旋动电刷架，摆幅最小调整完。
电机通电正反转，两次转速来相减。
所得之差若较大，说明电刷比较偏。
轻轻旋动电刷架，相差最小调整完
二四、下面我们汇总了资深电工分享的接线看图方法口诀。
原理图，接线图，电路图是电工在日常工作中经常要接触到的，所以电工必须学会看图，看电路图和接线图有个原则：
从上到下，从左到右。
接线原理详细看，万千资料记心间。
标题栏，元件表，读说明，图形号，
先从总体到局部，再从电源到负载。
主电路，要看详，副电路，不能忘，
从上到下有顺序，从左至右不漏项。
能量径，信息流，各表图，要了解，
分析电源到负载，二次回路信号线。
材料表，施工书，总要求，目录号，
图样说明看详细，识图重点便明了。
看原理，分主副，交直流，细分清，
先看电源各回路，保护测量控制清。
安装图，照主副，经线路，到负载，
不忘电源一段段，元件连接按序看。
展开图，识读时，据原理，在回路，
电器元件功能键，分别画在线路间。
平面图，剖面图，看土建，看管道，
电气设备有位置，细看尺寸和投影。
连接线，传信息，示逻辑，连功能，
多线表示虽麻烦，直观详细易辨明。
单线法，也简单，示三相，要对称，
单画互感继电器，多线文字详记明。
明暗敷，粗细线，加文字，画斜线，
标注导线各型号，宽厚截面标中间。
十字形，连T形，导线交，连不连，
就看中心小圆点，明明白白好分辨。
绝缘线，要标记，从属端，独立线，
组合标记功能键，相位保护极性间。
元器件，图形号，简外形，要素号，
集中表示简单图，分开表示展开图。
工作态，画正常，接触点，方向致，
左开右闭是规定，下开上闭要记牢！
整定值，数据号，在附件，标记好，
注释标志要清晰，端子图形小句号。
