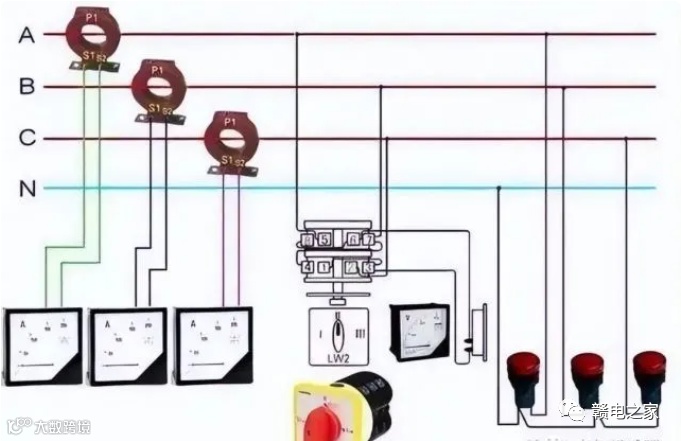

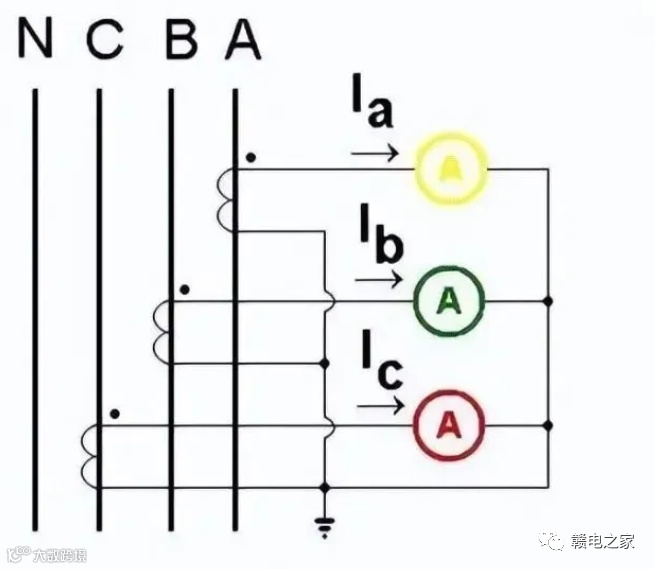

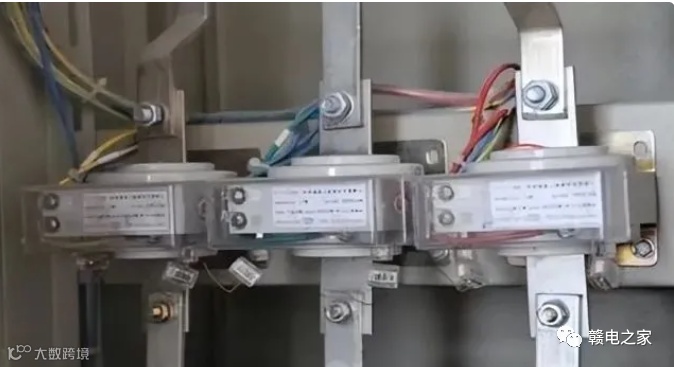

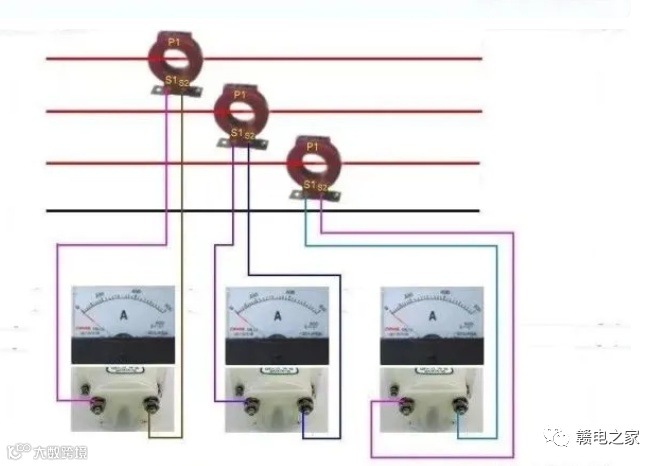

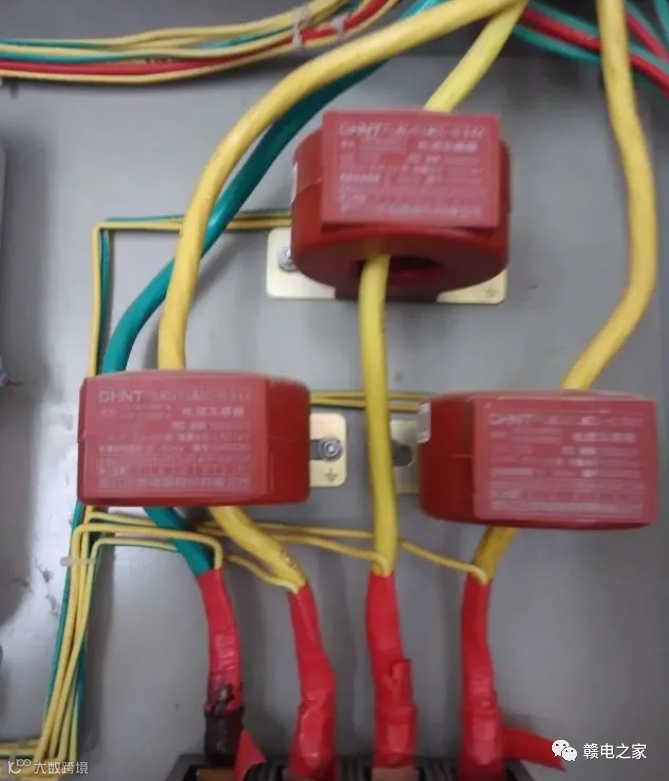

电流互感器作用是什么？想必大部分电气人员都非常清楚了。但仍然有部分电气初学者是一知半解的。为了保证电力系统安全经济运行，必须对电力设备的运行情况进行监视和测量。但一般的测量和保护装置不能直接接入一次高压设备，而需要将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置使用。电流互感器的作用简单地来说就是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。那么电流互感器接线方式都有哪些呢？下面本文用实物图+原理图简明扼要地给大家介绍。

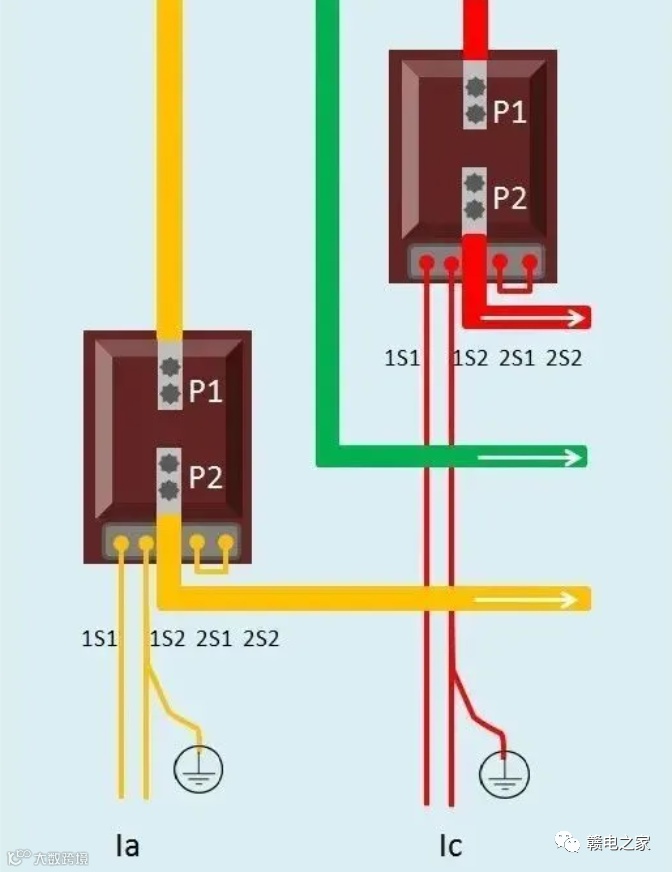

常见的高压电流互感器，二次侧绕组为2匝，可以接入两种不同的负载，其中1S1后1S2为一组，可用于电流表显示；另一组2S1和2S2可以用于继电保护。电流互感器的P1和P2接线一定要一致。高压电流互感器二次侧一定要接地线，400V系统电流互感器二次可不接地。
