导读：电动机三角形接法和星形接法有什么区别？三角形接法和星形接法的区别三角形接线时，三相电机每一个绕组承受线电压（380V），而星

电动机三角形接法和星形接法有什么区别？

三角形接法和星形接法的区别

三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。

当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。三角形起动时电流是额定电流的4－7倍，但转矩大。转速是一样的，但转矩不一样。

三角形接法

　　电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

　 星形接法

　　电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

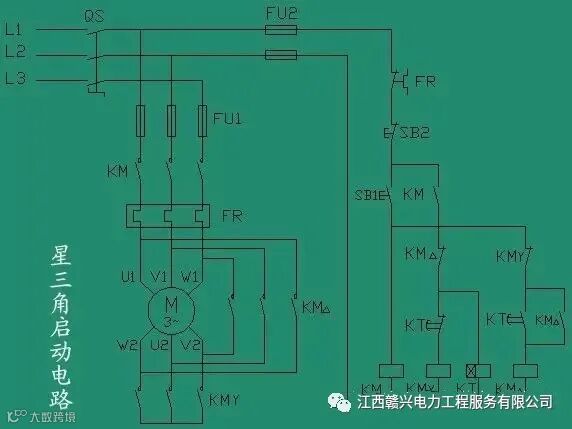

　　星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。这就是常常说到的星——三角启动。

电动机接法选择

　　是三相电机，单相电机没有以上两种接法的说法。一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。

　　还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。

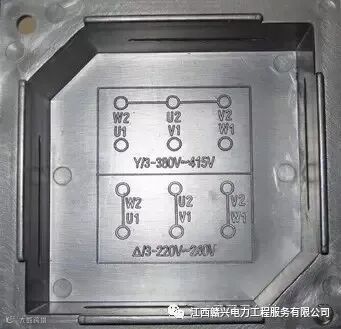

电机接线盒连接

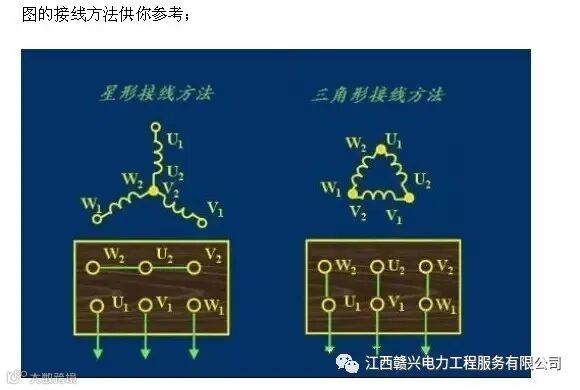

　　从电机接线盒里可以看出：三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接，那就是星形（Y）接法，三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法（接线盒里三根平形铁条），星接时线电压等于相电压的1.732倍，相电流等于线电流，角接时相电压等于线电压，线电流等于相电流的1.732倍。
