低压线路中零线N和地线PE的作用

我们知道在低压线路中所说的零线是指工作零线，尤其是在三相四线制和三相五线制中，在单相用电设备中就需要一根火线和一根工作零线为单相用电设备提供220V的电压，这是零线的主要作用。接地PE线是把用电设备中的金属外壳与电网的零线进行可靠的连接，用来保护人身安全的一种安全措施。这两者的线追根溯源都是从电源变压器二次绕组中性点接过来的，只不过它们在连接的过程中所起的作用不一样罢了。

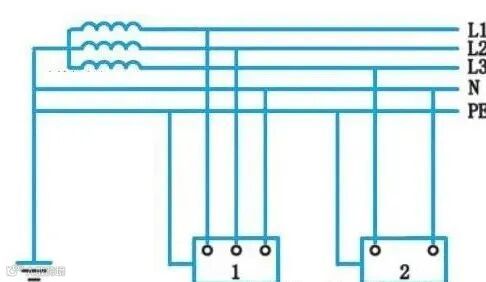

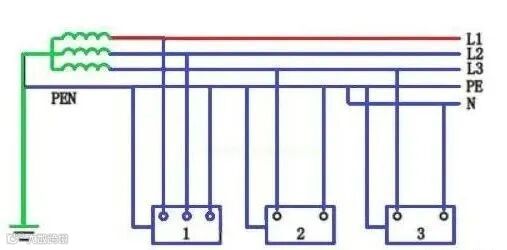

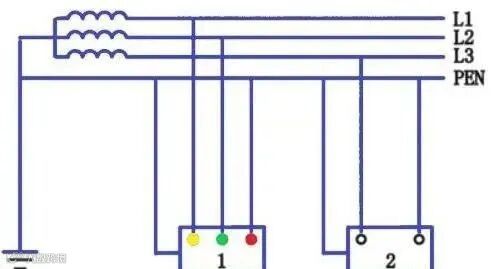

在我们工厂和家庭所用的配电线路中，大都采用三相四线制或者三相五线制。所采用的连接方式按照我们专业术语讲叫做TN接地方式。这个字母N它就表示了用电设备在正常情况下不带电的金属部分与电源变压器中性点是连接在一起的，因此我们说在TN接地方式中，零线和地线是通的。我记得在电工配电中有这样一句顺口溜：“TN系统优先选、工厂供电保安全。三种方式均可靠，PE和N要接牢。”因此只要是TN方式的接地方法，那么零线和地线都是相通的，只不过在配电过程中，零线在经过配电箱时，工作零线N会经过断路器，当检修电路时，停电会造成人为的隔离断点。

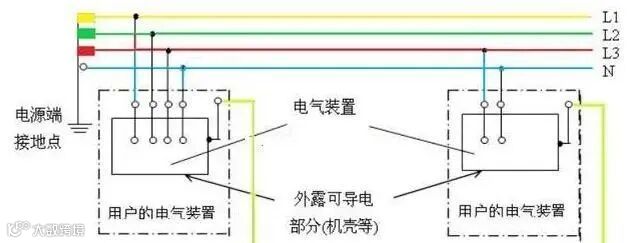

在实际线路中，有的场合需要对火灾防护有严格的要求或者对供电的可靠性有严格的要求，这时的零线N和地线PE就是相互独立，互相隔离开来了。比如在特定场所配电线路使用的TT接地线路和IT接地线路就是把零线N和接地保护线PE独立走线的，二者是不允许接在一起的，如下图所示。

因此零线和接地线到底是不是通的，这要看我们在配电线路中使用什么样的接地方式了，在绝大多数下，如果没有特殊要求我们优先选用TN接地方式中的TN-S接线方法，就是工作零线N和保护零线PE完全分开，它们的源头都来自电源变压器二次绕组的中性接地点，此时N线和PE线是通的。
