在电力系统中，低压配电接地形式是保障设备正常运行和人员安全的重要措施。不同的接地形式适用于不同的环境和设备需求。因此，了解低压配电接地形式及其特点，对于电力系统和设备的正常运行以及维护保养具有重要意义。那么TN系统的变电所，能引出TT吗？下面本文就给大家详细分析一下。希望能给广大电气人员一些参考。

▌TN系统中，能有TT系统吗？

TN系统的变电所，能引出 TT 吗？很多人都觉得 TN、TT、IT 各系统不兼容，而且有部分规范也指出在同一个电源系统中不应有多种系统接地型式存在。其实并不存在这个问题，我们只需弄清楚系统接地 型式 的概念和意义就明白了。

（系统接地型式）=（系统接地）+（保护接地）

▌TT、IT、TN的一些基本概念：

这两者是可以被分开对待的，关于TT、IT、TN概念性的东西：

    35kV、10kV系统普遍采用中性点不接地系统或经大阻抗接地系统（即小电流接地系统）

    380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

    IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

    TT系统的电源 中性点 直接接地；用电设备的金属外壳亦直接接地，且与电源 中性点 的接地无关。即过去的三相四线制供电系统中的保护接地。

    TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。即过去的三相四线制供电系统中的保护接零。

    TN系统的电源中性点直接接地，并有中性线引出。

    按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。

（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。

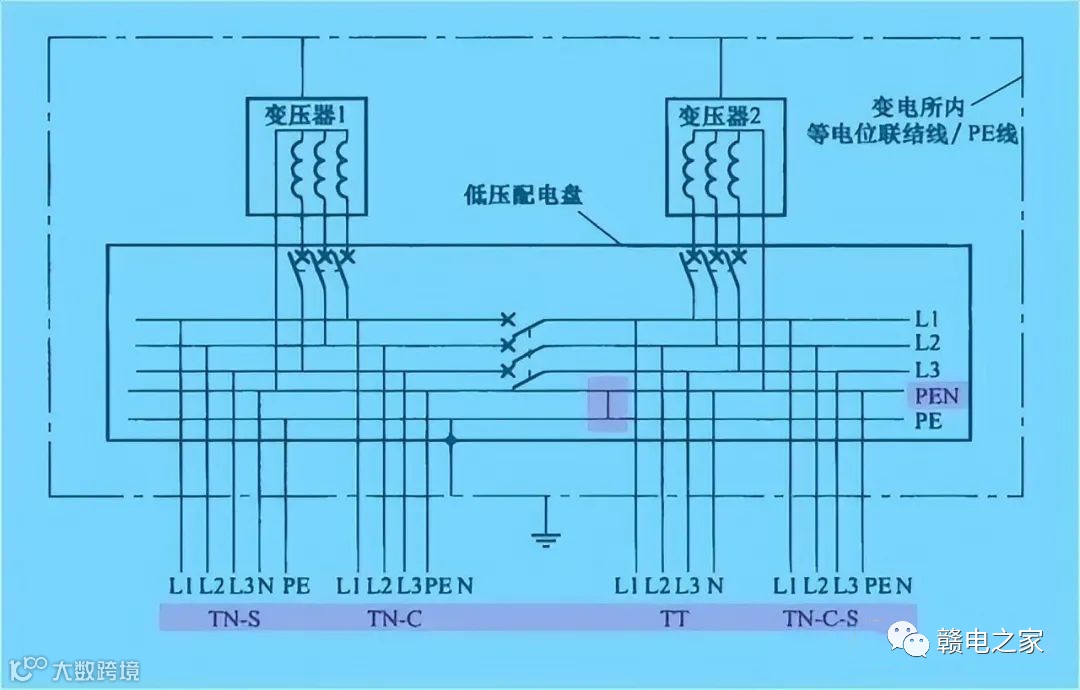

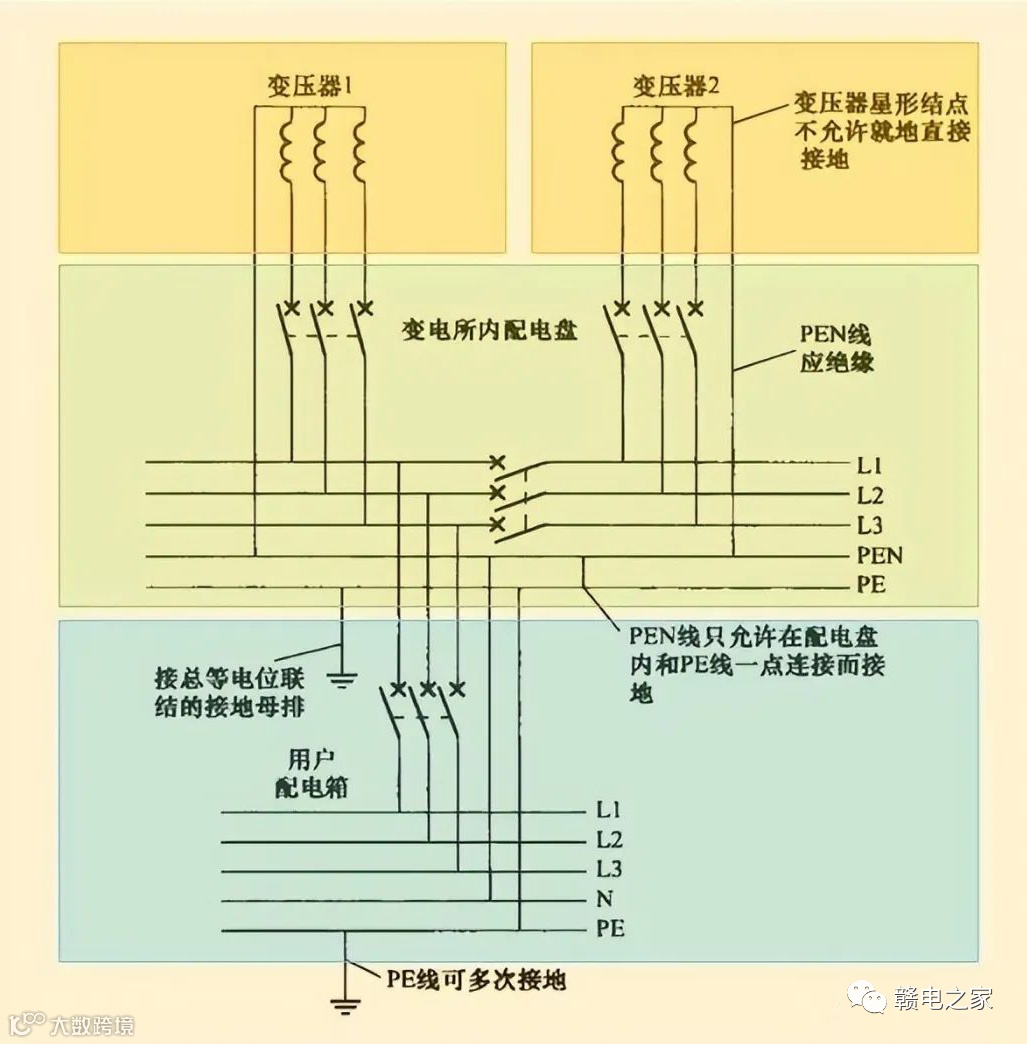

▌不同接地系统引出示意图：
