在工业自动化领域，电气线路的正确安装和调试是确保设备正常运行的关键步骤。本文将详细介绍电气线路的现场安装布线和调试方法，以帮助工程师和技术人员提高工作效率和质量。

   一、电气线路的现场安装布线

   1.埋管穿线与走桥架：首先，根据电气线路布置图，确定现场设备的线路终点，检查埋管位置是否与设备线路终点对应。如果采用走桥架的方式，也需要按照布置图进行安装。

   2.固定电气柜与操作台：将电气柜固定在现场底座上，如果有多个柜体，需要进行并柜处理。同时，安装母线排和现场操作台。

   3.一次回路布线：建议采用同规格线缆一并布线的方式，以提高布线效率。例如，可以先布置所有电机风机的线缆，然后进行检查，确保没有遗漏，并在布置图上进行标记。这样，每次只需拆一个规格的线缆，布线完成后即可入库并贴上标识卡。

   4.布线顺序：为了提高效率和避免干扰，建议先放大线再放小线，先放一次线再放二次线，先放电机线再放其他负载线。每布完一条线，都要进行标牌标记。

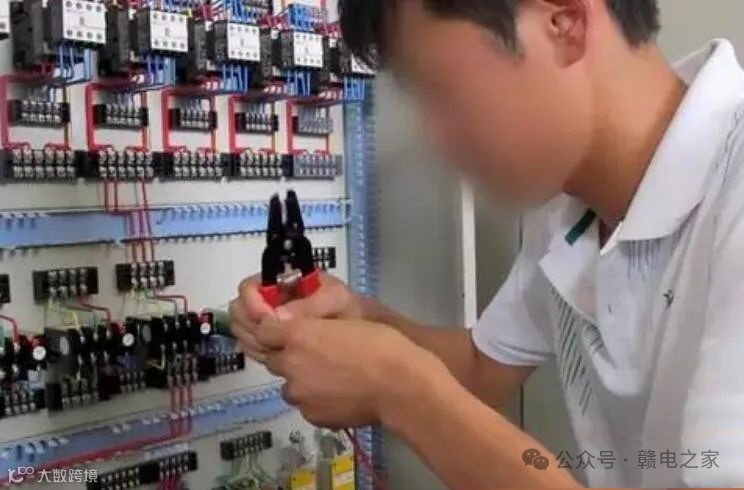

   5.接线记录：在接线过程中，要记录每条电缆线里的颜色或编号与端子的对应关系。接完一条记录一条，以确保不会混淆。

   二、电气线路的调试方法

   1.检查线缆连接错误：确保线缆没有连接错误，如A电机的线缆接到B电机上，A风机的电缆接到B风机上等。

   2.调试一次回路：按电气柜的顺序进行调试，如先调试电机回路，观察电机是否有反向，然后调试风机回路等。

   3.调试按钮信号：检查所有按钮的信号是否正常，如有问题需及时解决。

   4.调试主回路反馈信号：检查所有主回路的反馈信号是否正常，如有问题需进行检查和修复。

   5.手动运行变频器和直流调速器：检查电机、减速机和编码器等是否有问题，如有问题需进行调整。

   6.检查其他反馈信号：确保所有其他反馈信号的信号源能正常将信号反馈给PLC或其他控制器。

   通过以上步骤，我们可以逐一排除线路问题，为后续的PLC程序调试和整套设备的联动调试做好准备。总之，电气线路的现场安装布线和调试需要有条不紊、循序渐进地进行，以确保设备的安全和稳定运行。希望本文能对大家的工作有所帮助。
