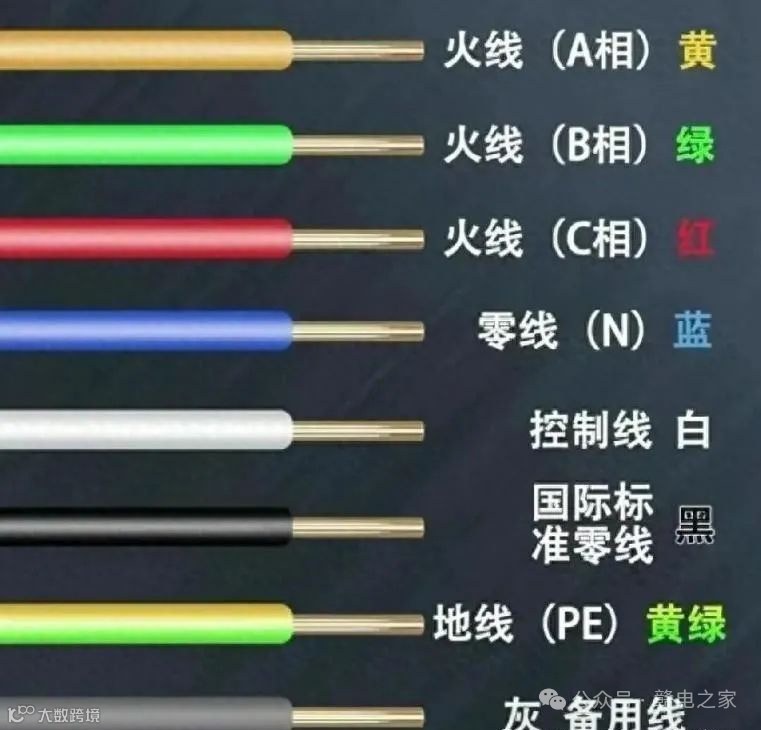

一、导线颜色含义

国家标准要求不同的电缆使用不同的颜色，主要是为了正确区分导线中的相线、零线和保护地线，防止误操作。

根据相关规定，保护线（PE），即地线必须（强制规定）使用黄绿色双色线，并且零线必须使用蓝色（非强制性，当条件允许时，应选择蓝色线）。相线不允许蓝色，只能用红色、黄色和绿色。

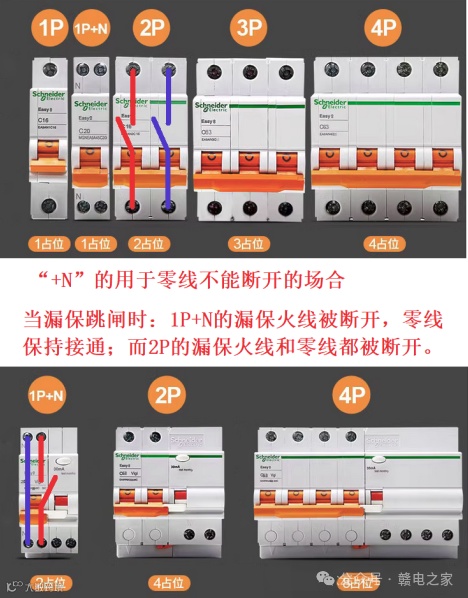

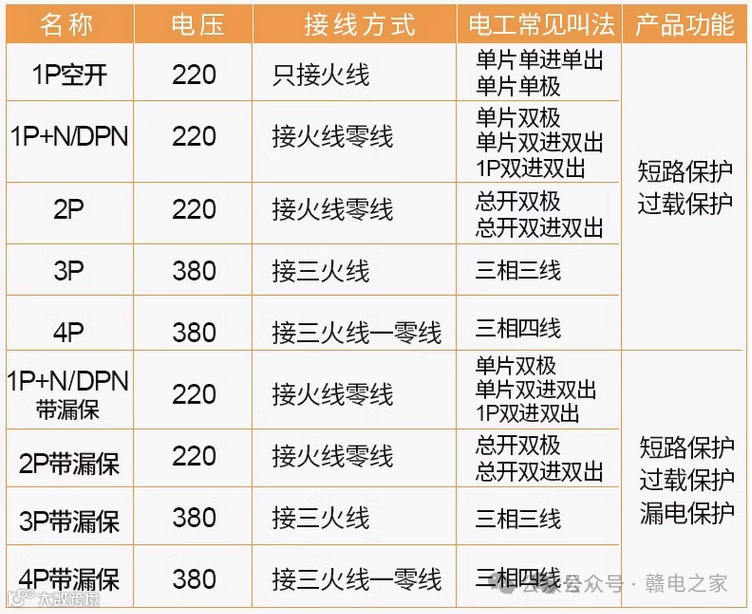

二、P与P+N开关区别

断路器分1P，2P，3P，4P；漏电断路器分1P+N，3P+N，这里的N是指零线。P即是位，1P表示1位，+N就是加零线位。

1P+N，3P+N。1P就是只控制单相火线，1P+N是控制一相火线，零线是直通的。3P+N就是控制3相电加零线直通。加N的都是带漏电保护器的。当然2P，4P也有带漏电保护器的。

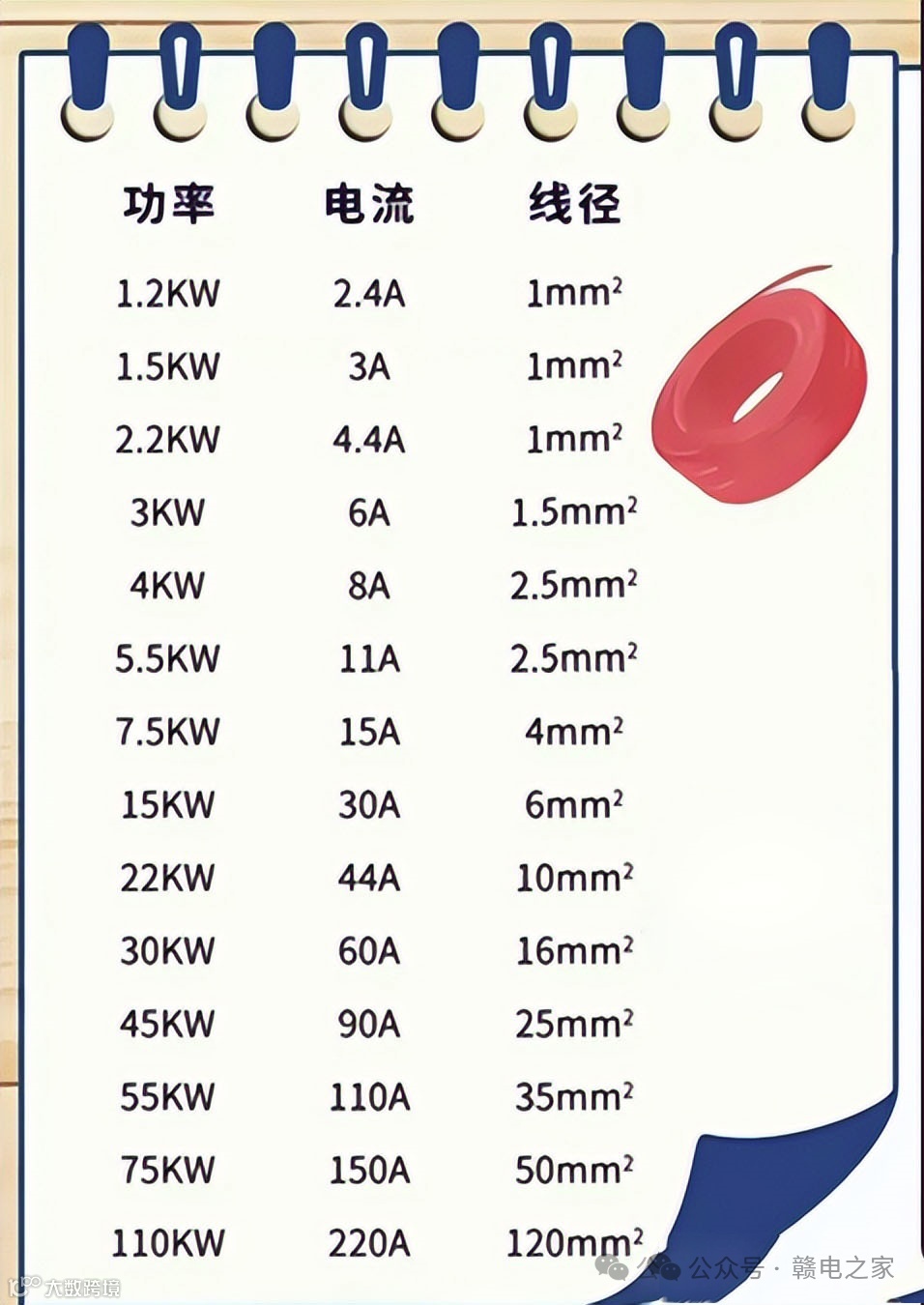

三、功率和电流电线选型

1.5平方毫米的电线适合于照明线路；

2.5平方毫米的电线适用于普通插座；

4平方毫米的电线适用于空调等大功率电器。

一个用于现场施工中快速计算导线载流量的口诀：

10下五，100上二，

25、35四三界，

70、95两倍半。

穿管八折温折九，

裸线加倍铜线升级算。

解释如下：10mm^2（含10mm^2）以下的线以导线截面积乘以5就是该截面积导线的载流量，相应的截面积100mm^2以上乘以乘以2，16mm^2、25mm^2乘以4，35mm^2、50mm^2乘以3，70mm^2、95mm^2乘以2.5。如果导线穿管乘以系数0.8（穿管导线总截面积不超过管截面积的百分之四十），高温场所使用乘以系数0.9（85摄氏度以内），裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm^2导线：16*4*2），以上是按铝线截面积计算。铜线升级算是指1.5mm^2铜线载流量等于2.5mm^2铝线载流量，依此类推。

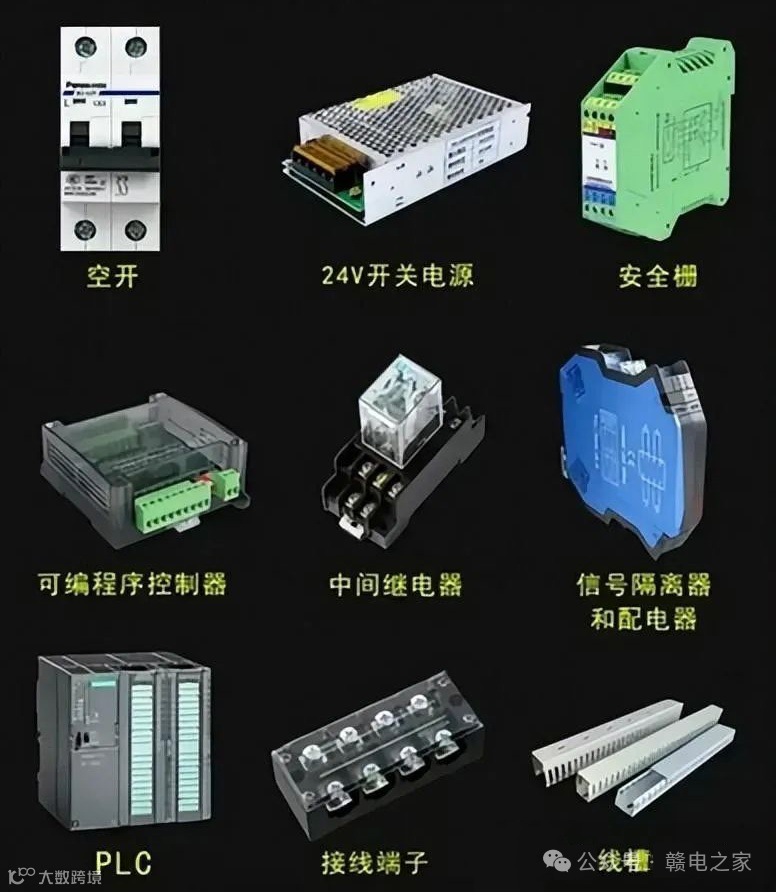

四、控制柜元件构成

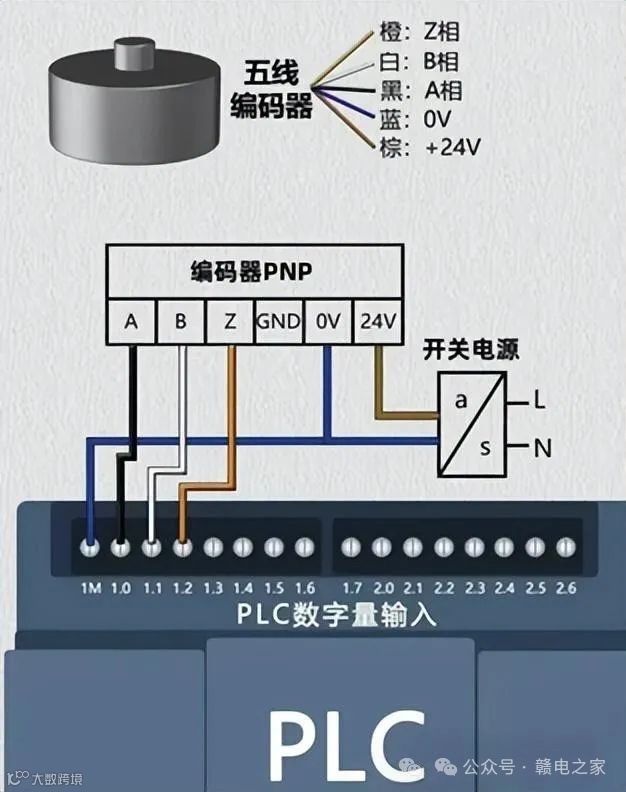

五、编码器与PLC接线

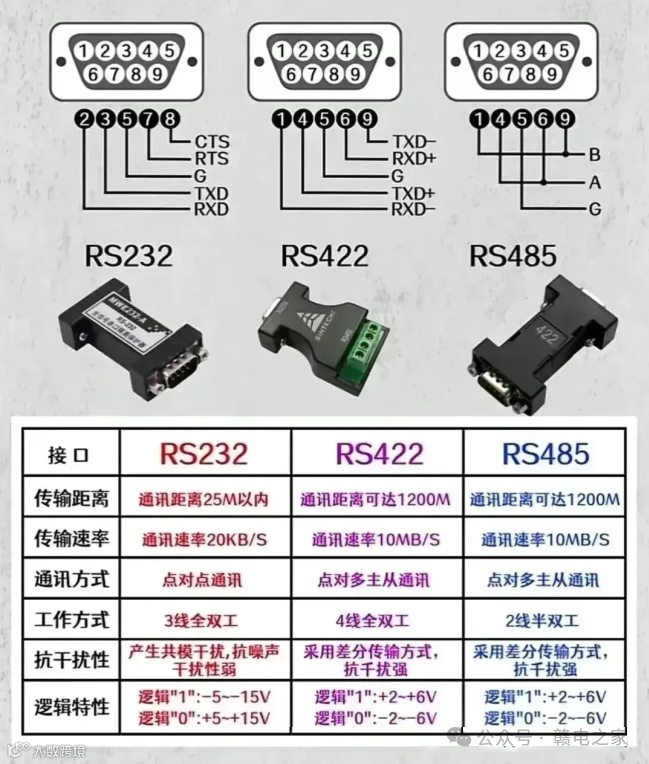

六、RS232 RS422 RS485的区别

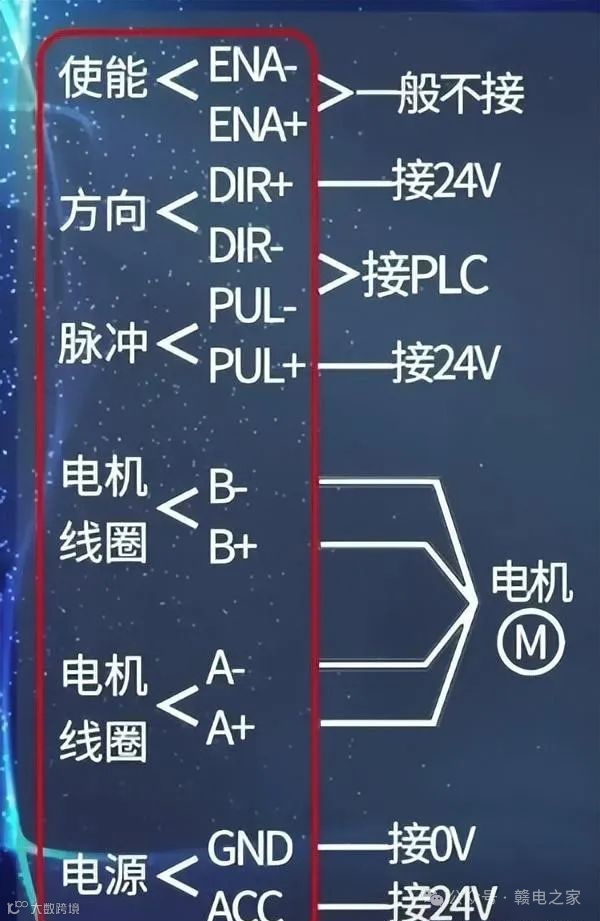

七、步进电机、步进驱动器与PLC接线

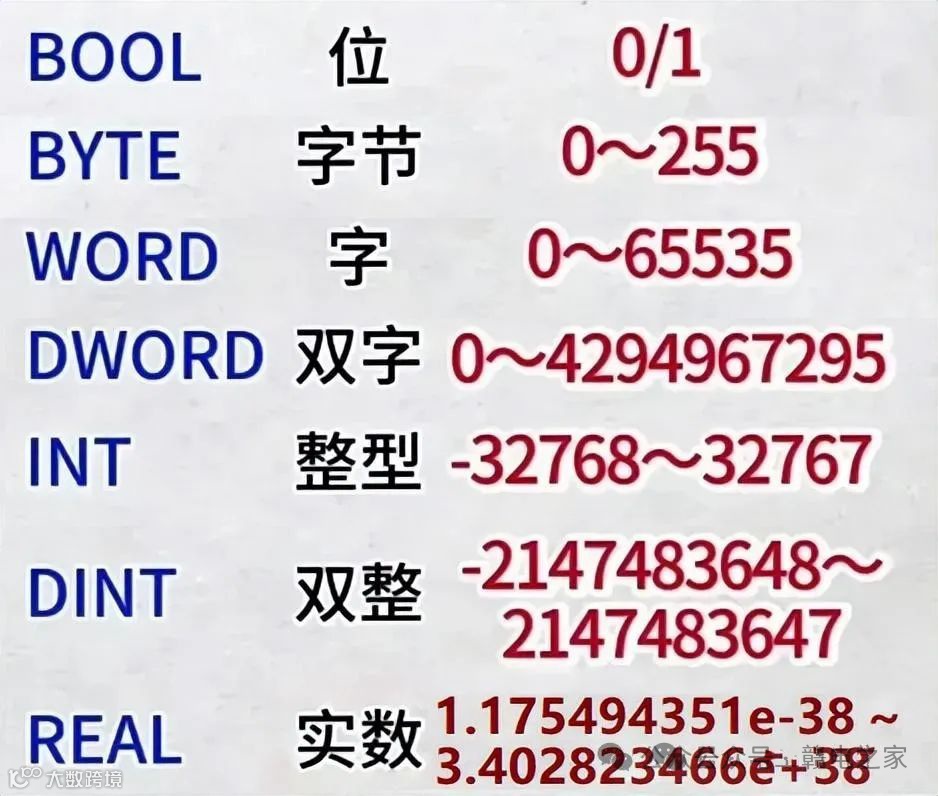

八、PLC必知的数据类型
