运算放大器是由两个输入端和一个输出端构成，输入端分别分为正相输入端和反相输入端，在电源电路中多数当做电压比较器来用。就是把正相输入端和反相输入端分别从电路中获取的电压数据相比较，比较看那个输入端得到的电压数据大。如果比较的结果是正相输入端的电压数据大，运算放大器的输出端就输出高电平；如果比较的结果是反相输入端的电压数据大，运算放大器的输出端就输出低电平。一般有一个规律:那就是两个输入端中的其中之一(可能是正相输入端，也可能是反相输入端)从电路中获得的电压数据是固定值，固定的电压通常由下面的方式得到。

1.稳压二极管稳压

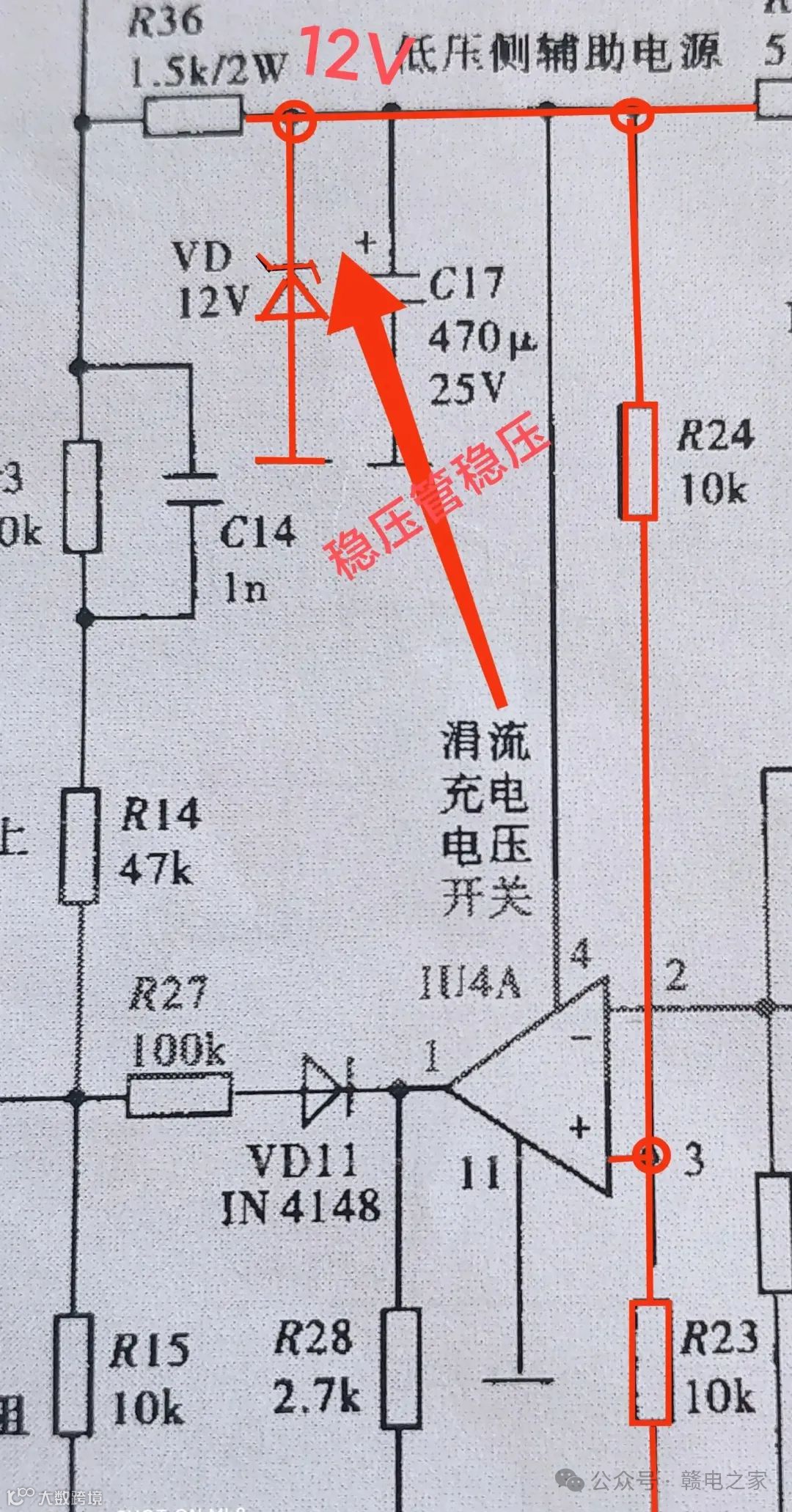

稳压二极管的正极接地，负极所接点被妥妥地稳定在12V，经R24、R23电阻串联分压后得到6V，给到运算放大器的第3脚(同相输入端)。

2.接地。

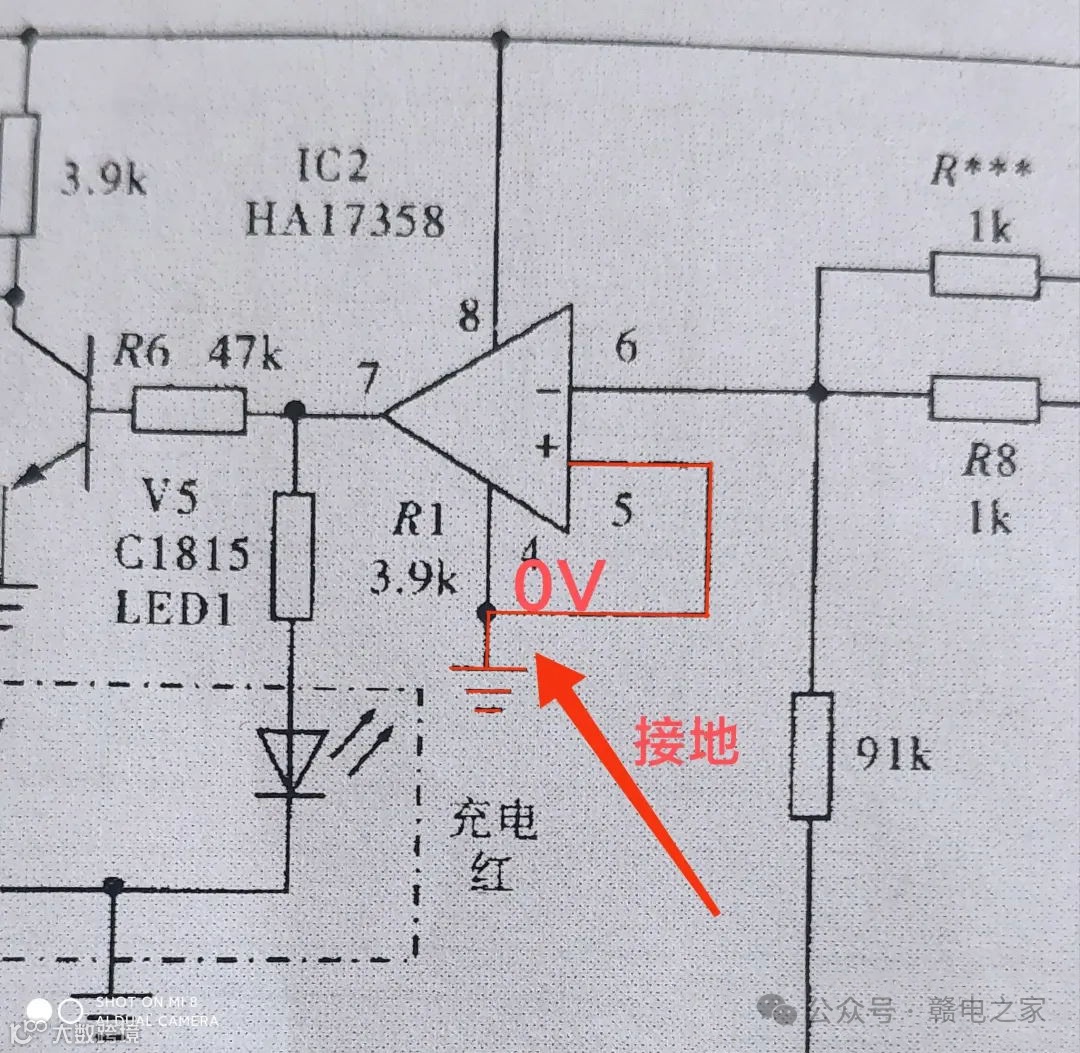

HA17358运算放大器的第5脚(同相输入端)接地，为固定的0V电压。

3.TL431等

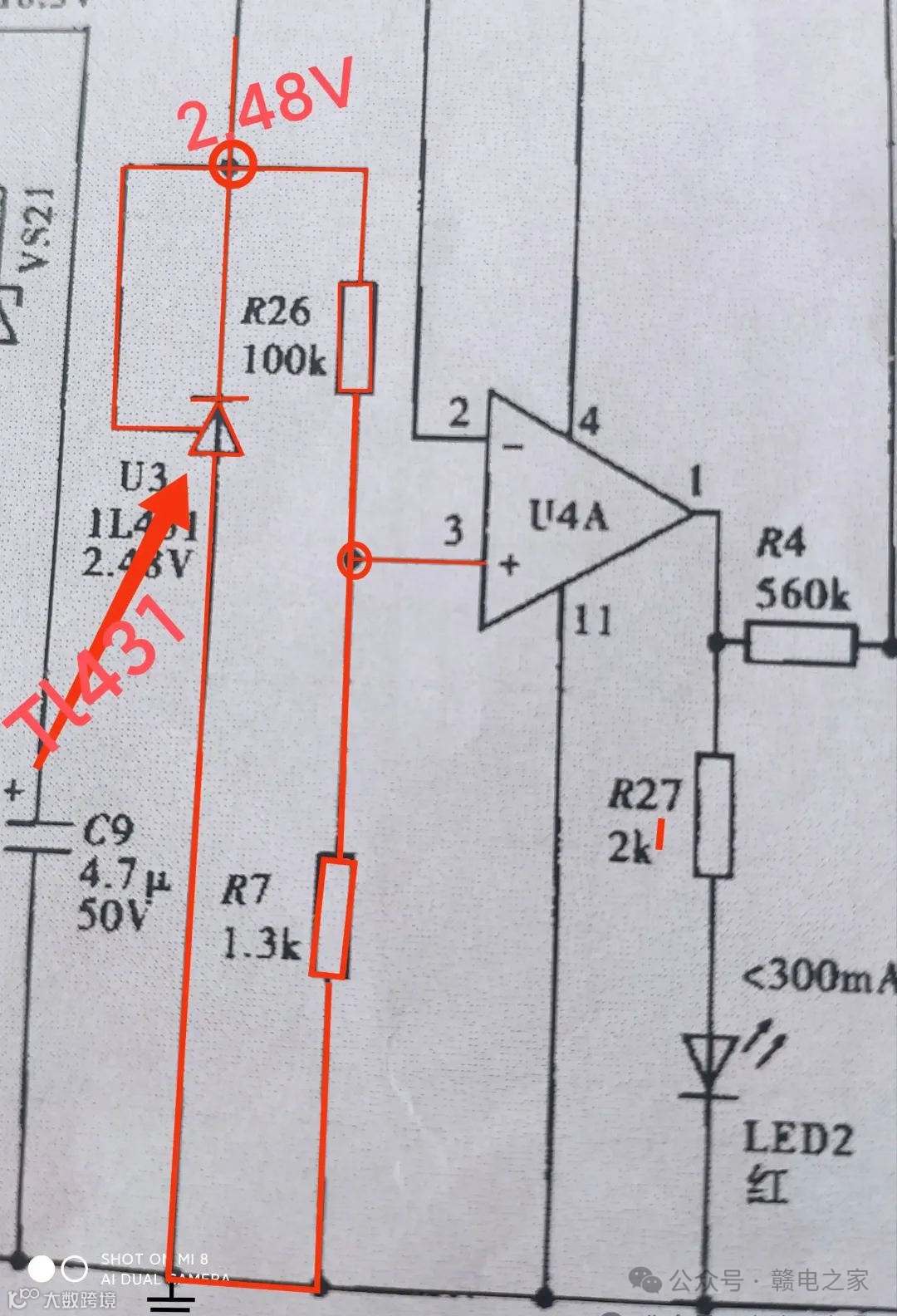

把tl431的阳极(A)接地，参考极(R)与阴极(K)一起接入电路，接入点电压稳定在2.48V，经R26、R7串联分压1.3/(1.3+100)*2.48=0.0318V,给到LM324运算放大器的第3脚(同相输入端)。

4.二极管的钳位

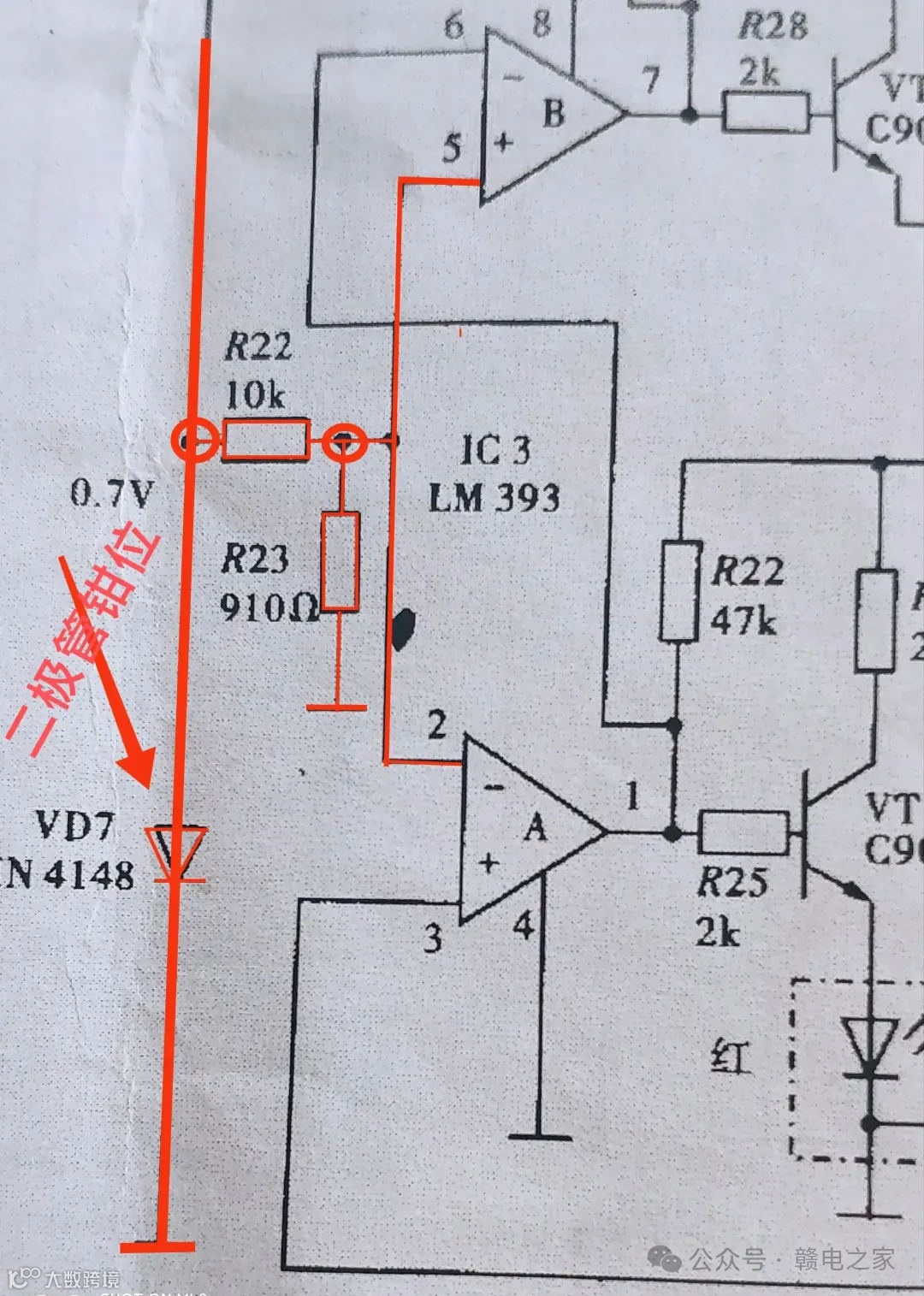

二极管负极接地，正极接入电路，接入点电压被钳位在二极管正向导通压降，各个二极管型号不同，正相导通压降也不同，用时根据型号查其技术手册。1N4148的钳位电压为1V，经R22、R23串联分压，0.91/(0.91+10)*1=0.0834V，给到Lm393的第2脚(反相输入端)。

5.参考电压

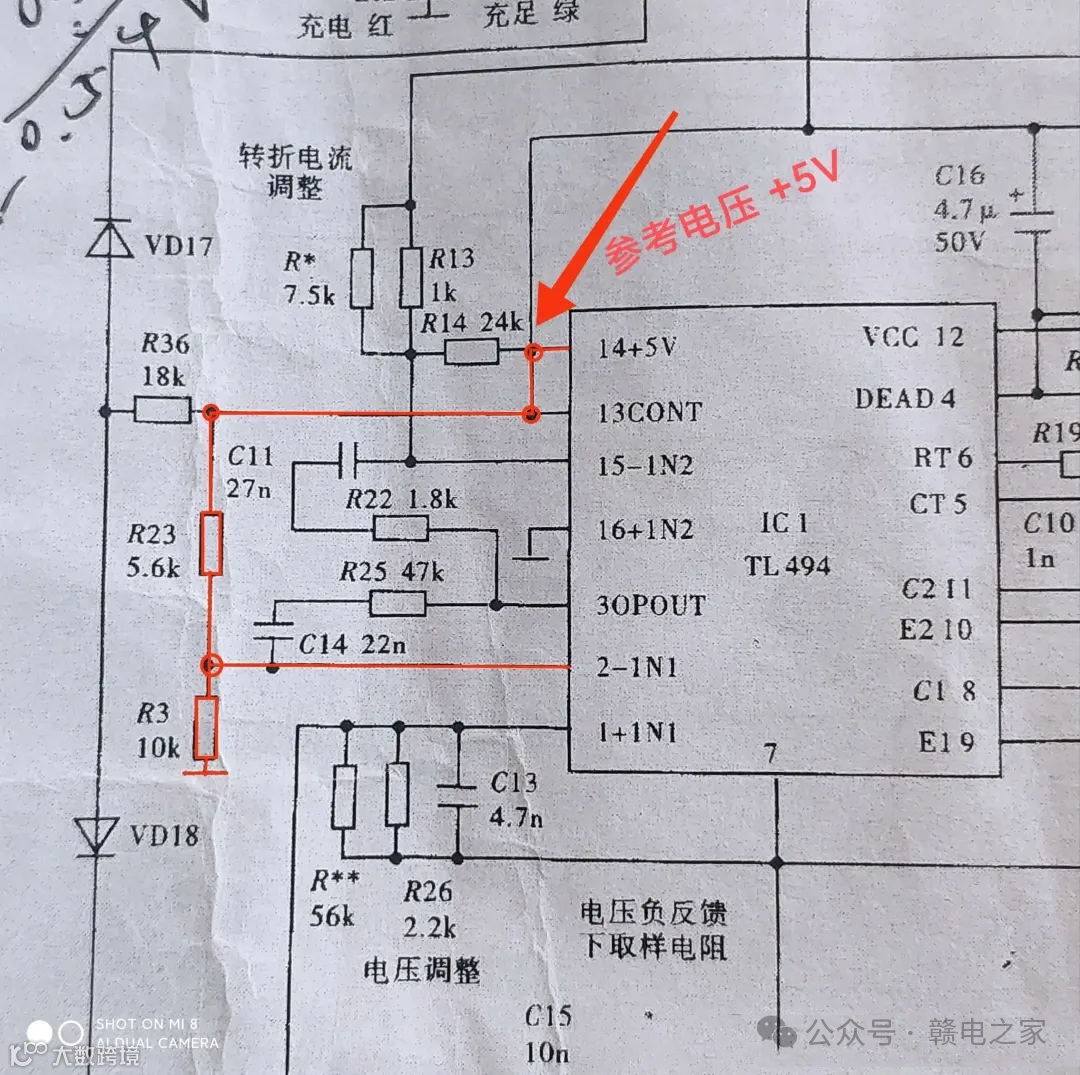

tl494的第14脚为参考电压输出脚，电压为5V，经R23、R3串联分压，10/(5.6+10)*5=3.2V，tl494的第2脚(反相输入端)。

6.还有用三端稳压器如7805、7812、1117等得到稳定的电压，分压后给到某一个输入端。
