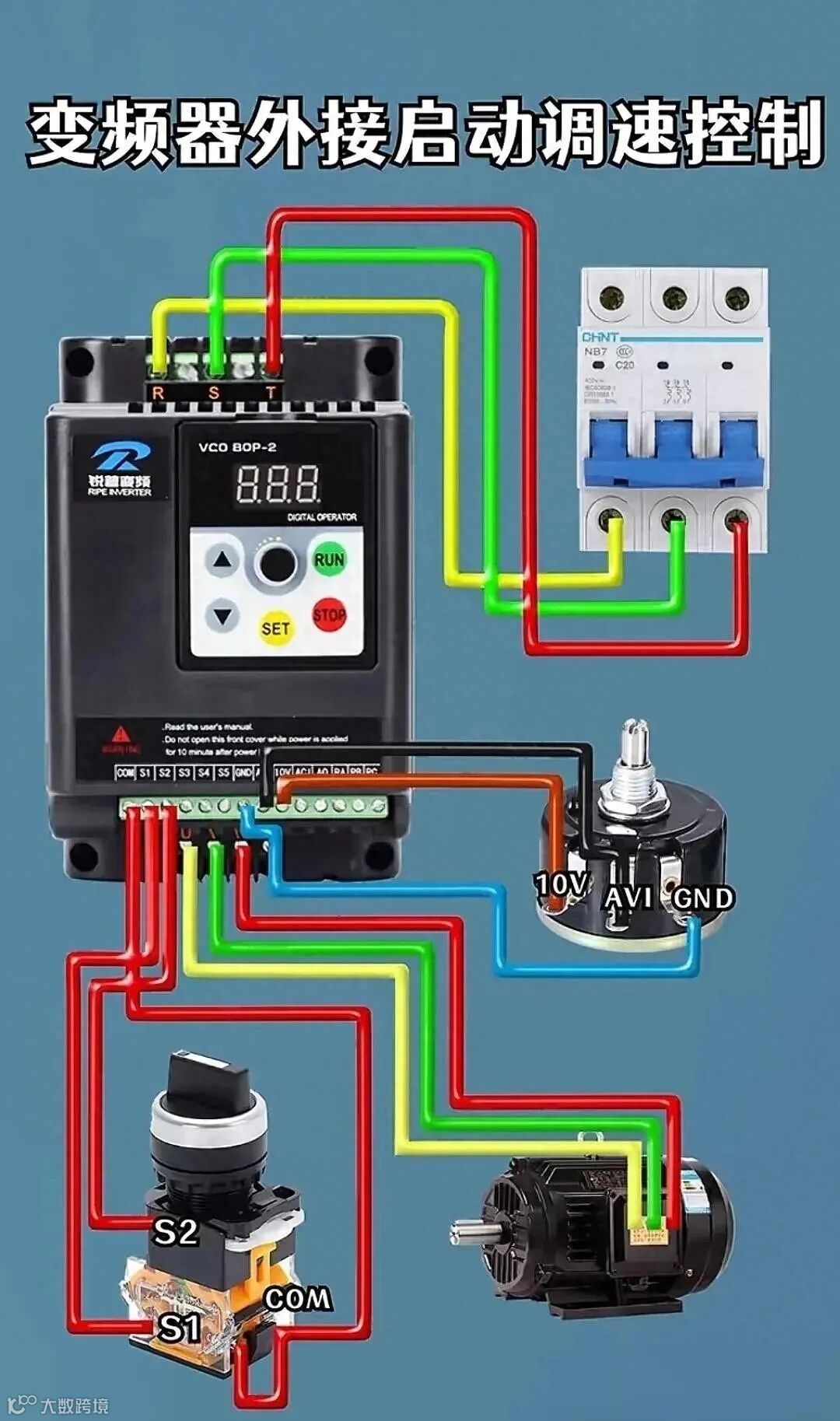

1、变频器外接启动调速控制实物彩图展示

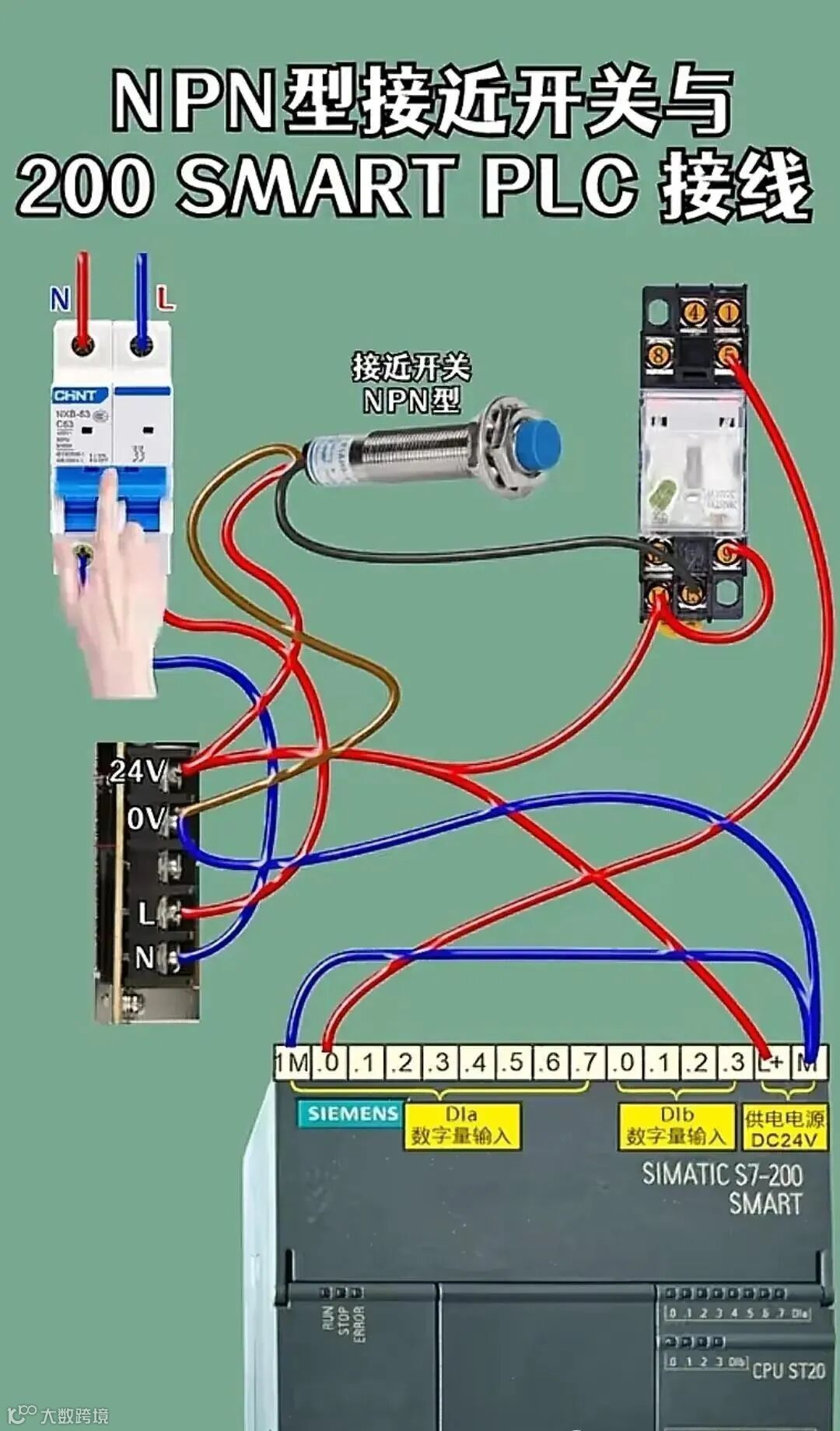

2、NPN型接近开关与200SMARTPLC接线实物彩图

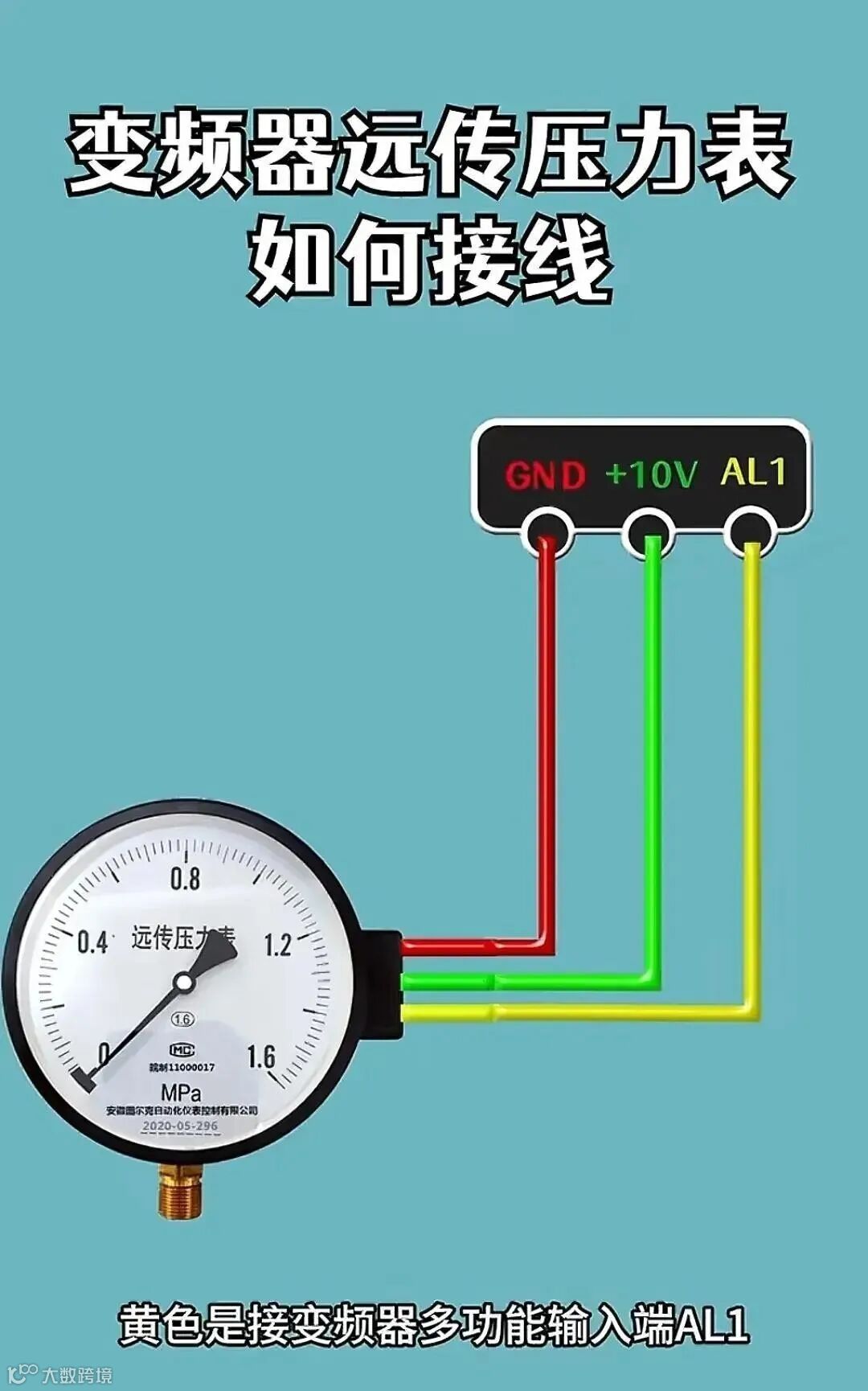

3、变频器远传压力表如何接线方法

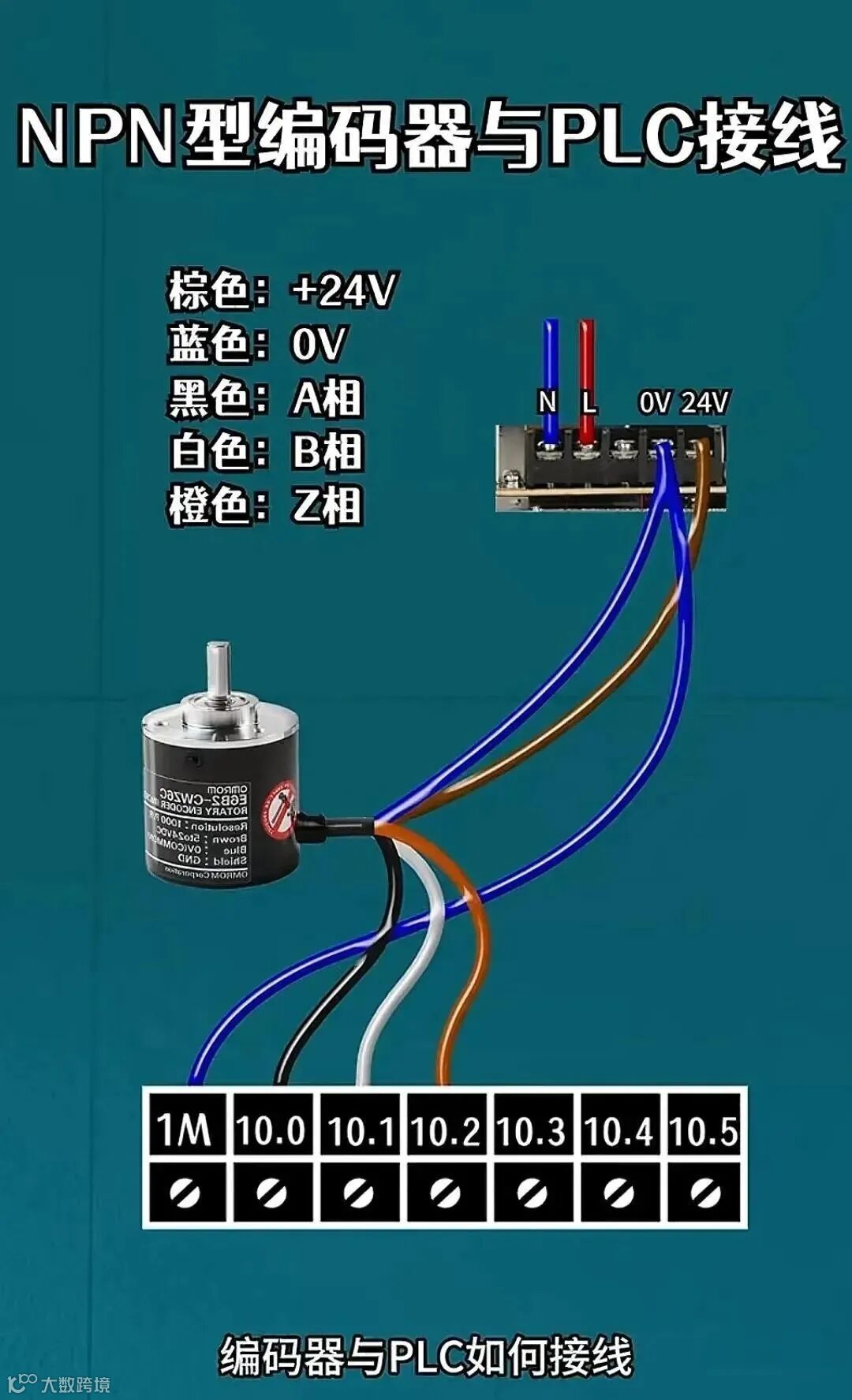

4、NPN型编码器与PLC接线实物彩图

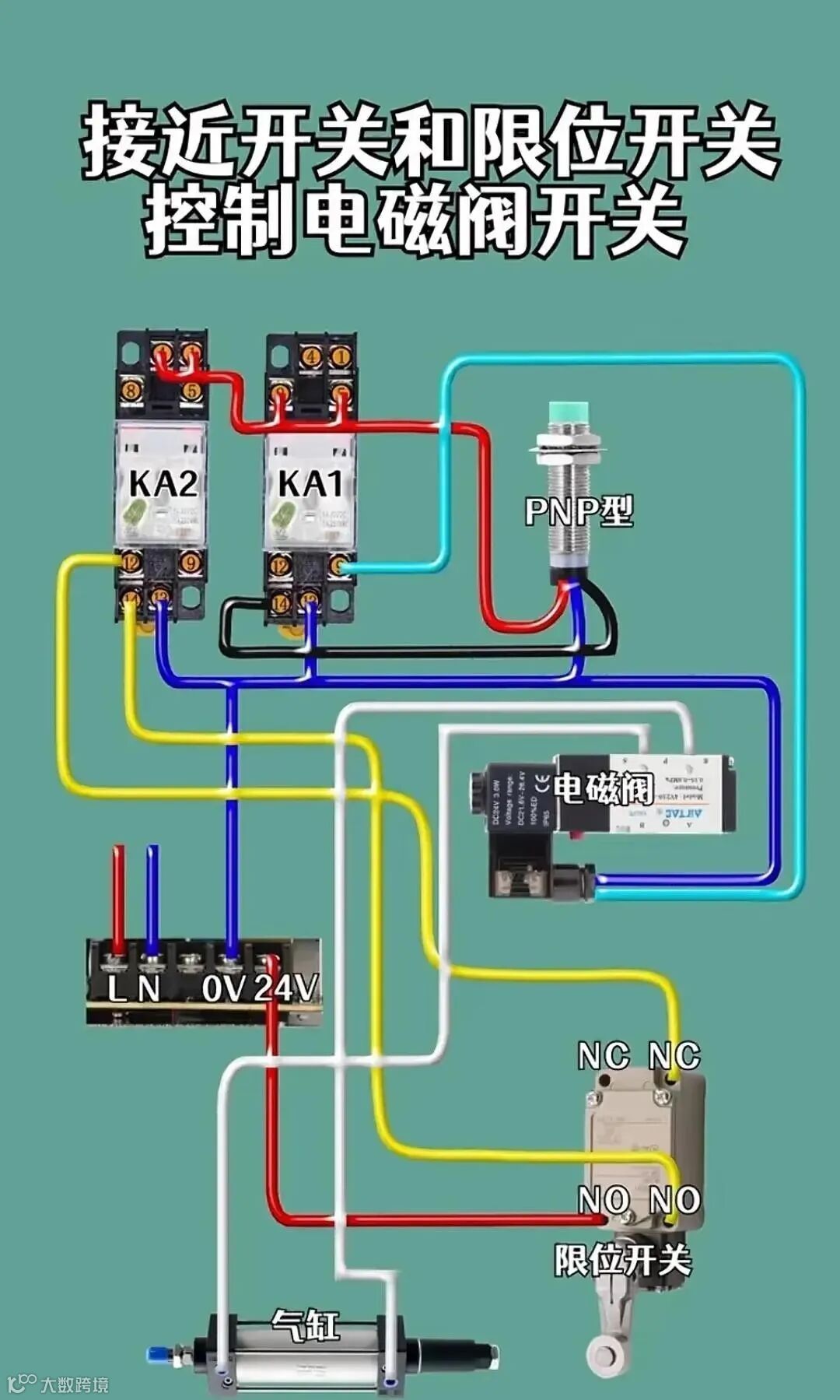

5、接近开关与限位开关控制电磁阀开关实物彩图展示

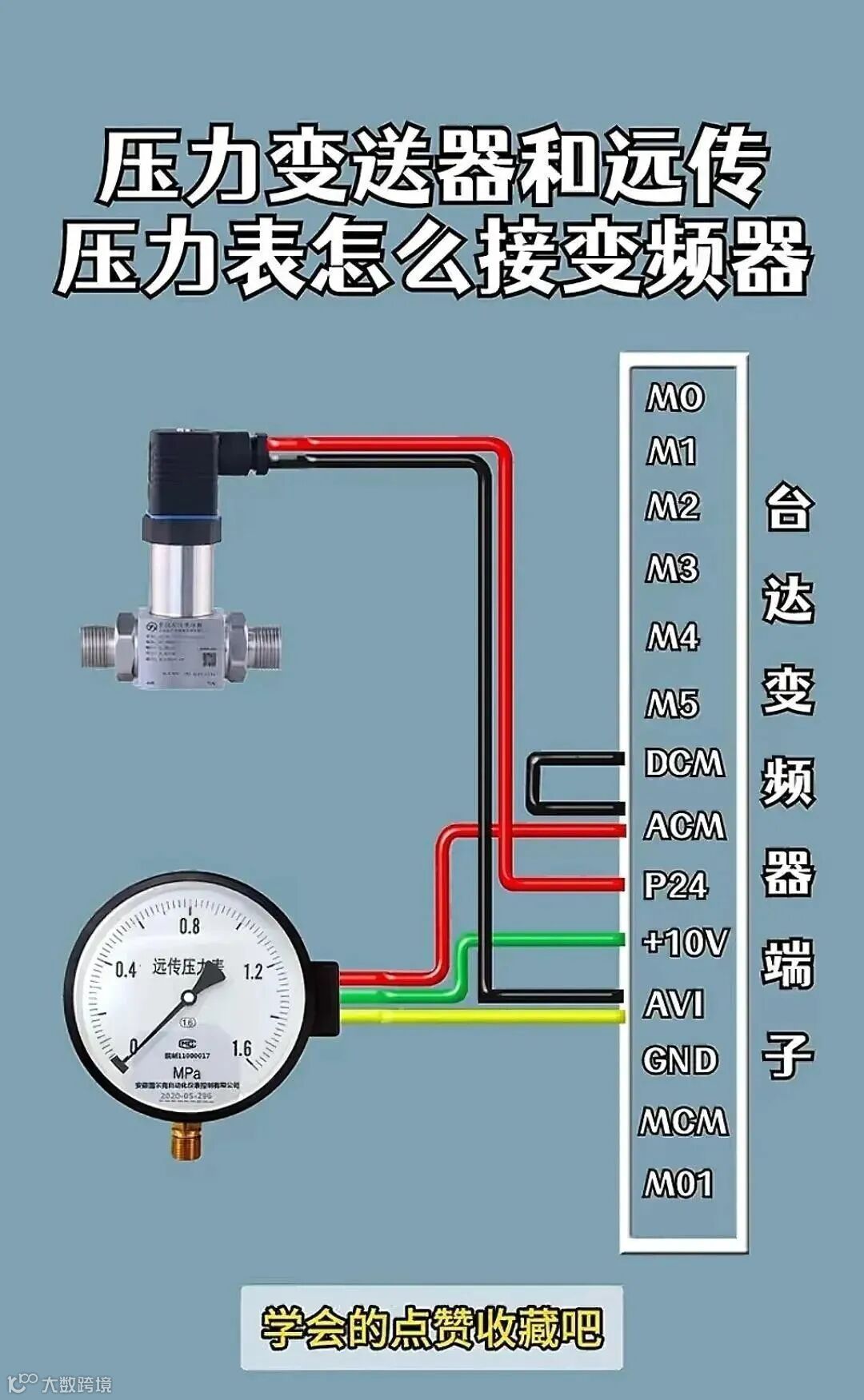

6、压力变送器和远传压力表怎么接变频器实物彩图

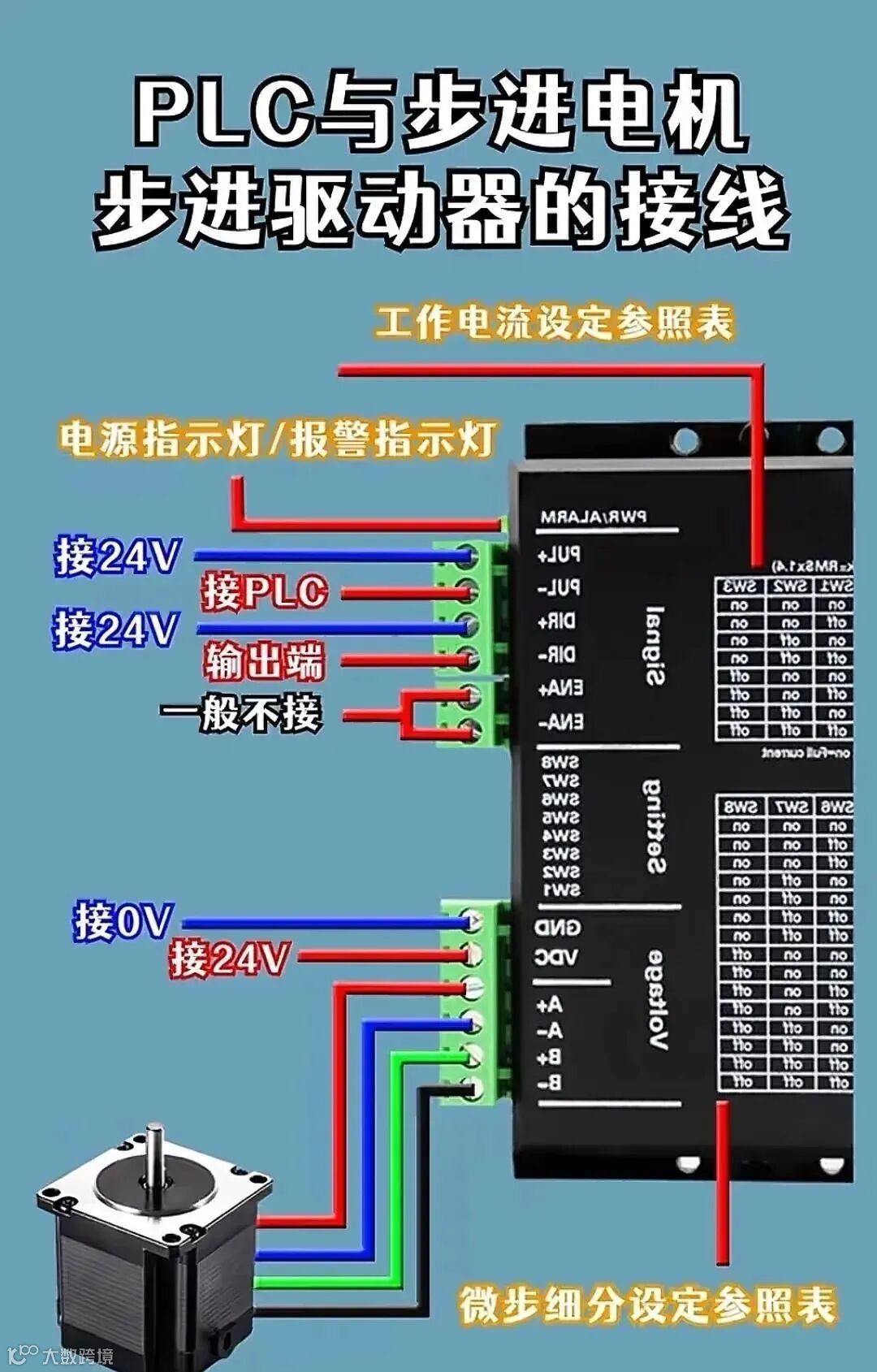

7、步进电机与PLC步进电机驱动器的实物彩图接线方法

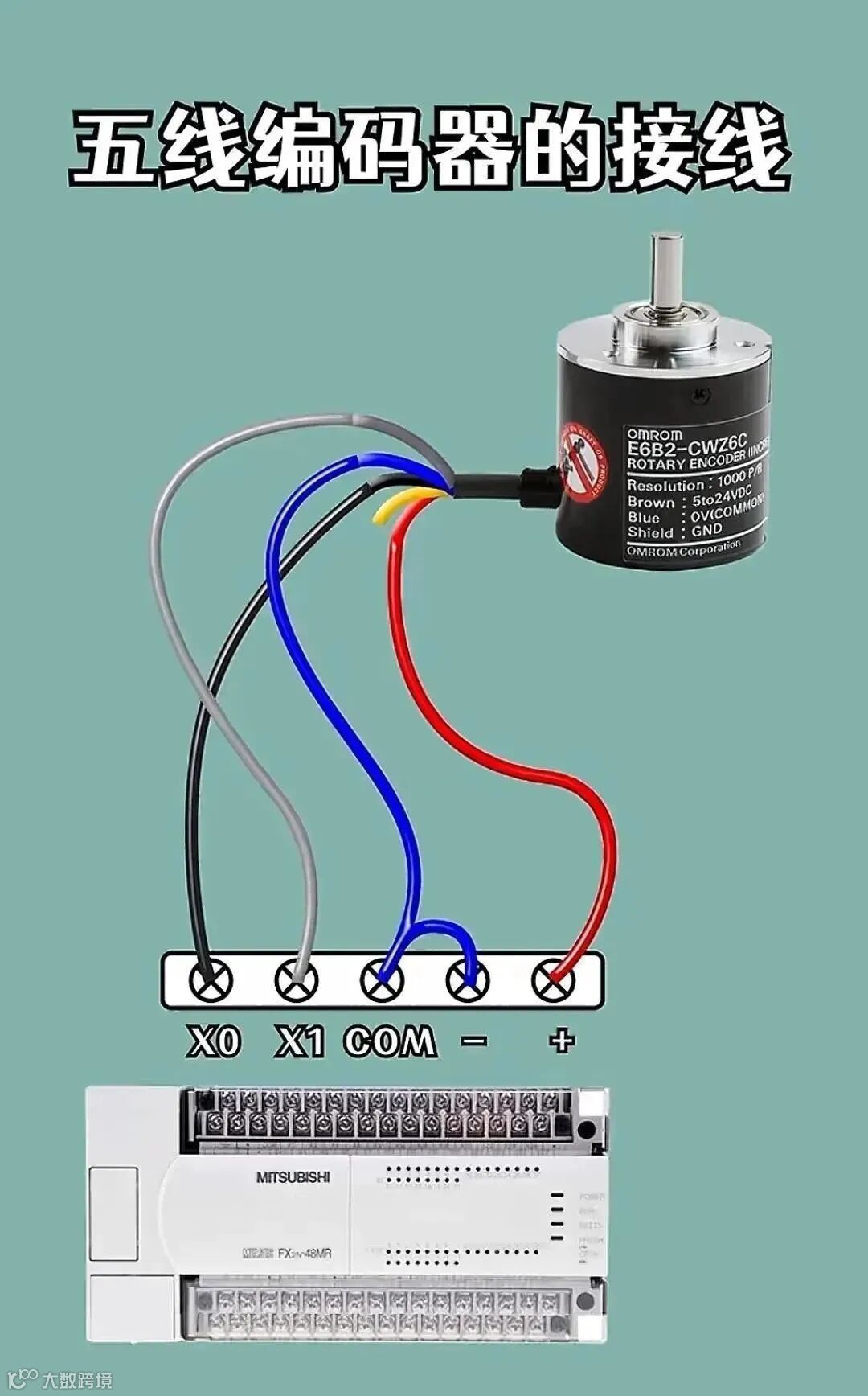

8、五线编码器的实物彩图展示

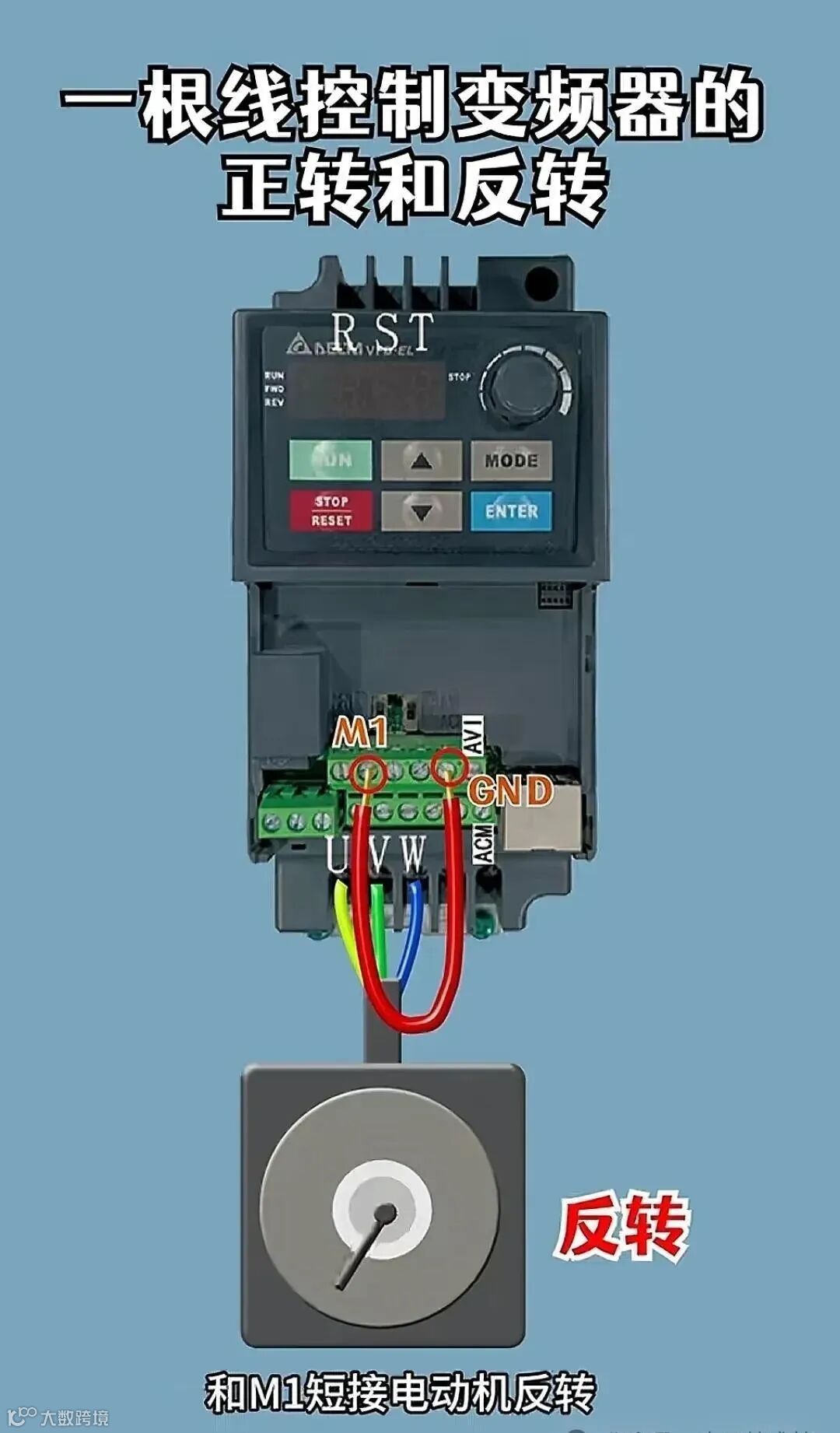

9、一根线控制变频器的正反转实物彩图展示

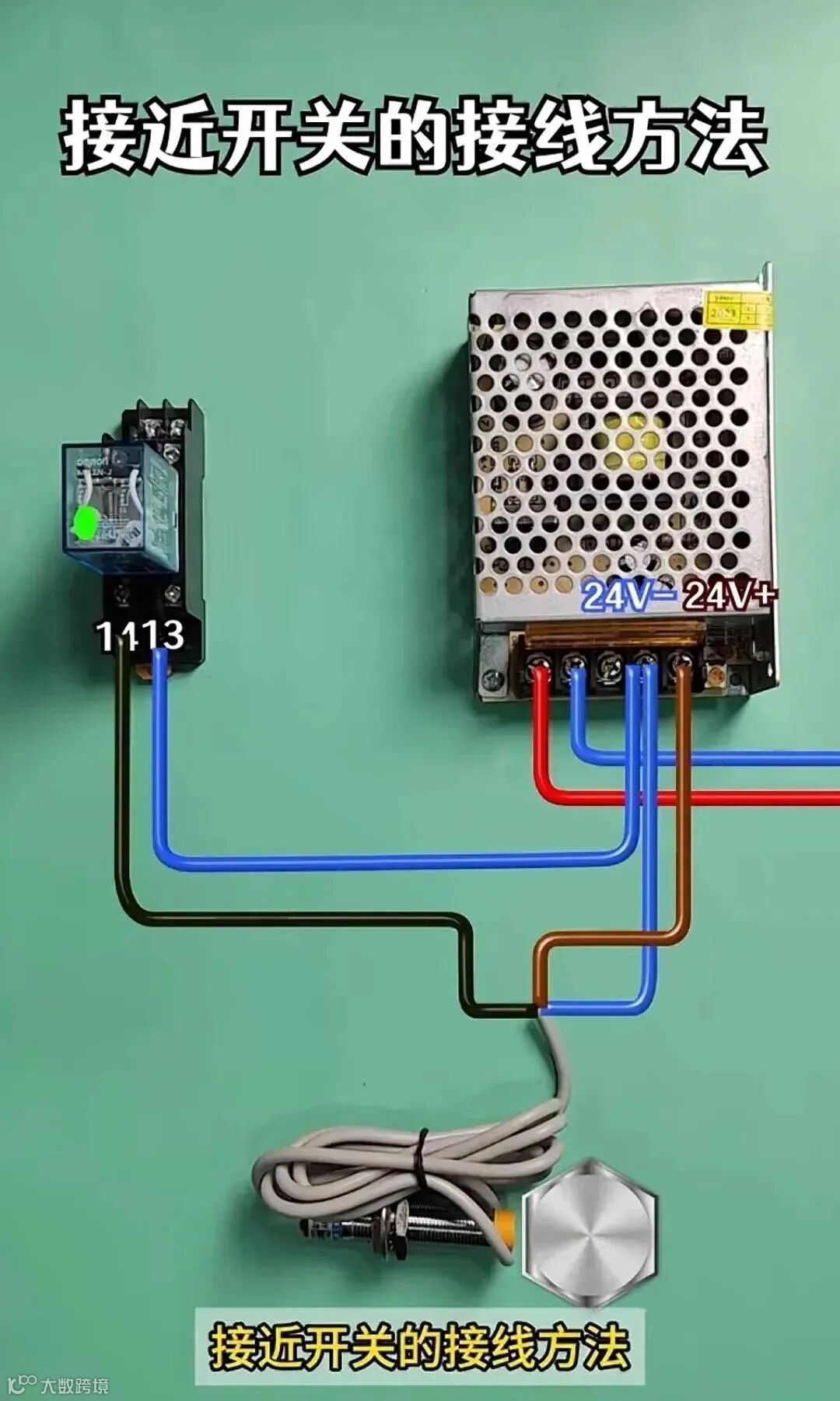

10、接近开关的接线方法实物彩图

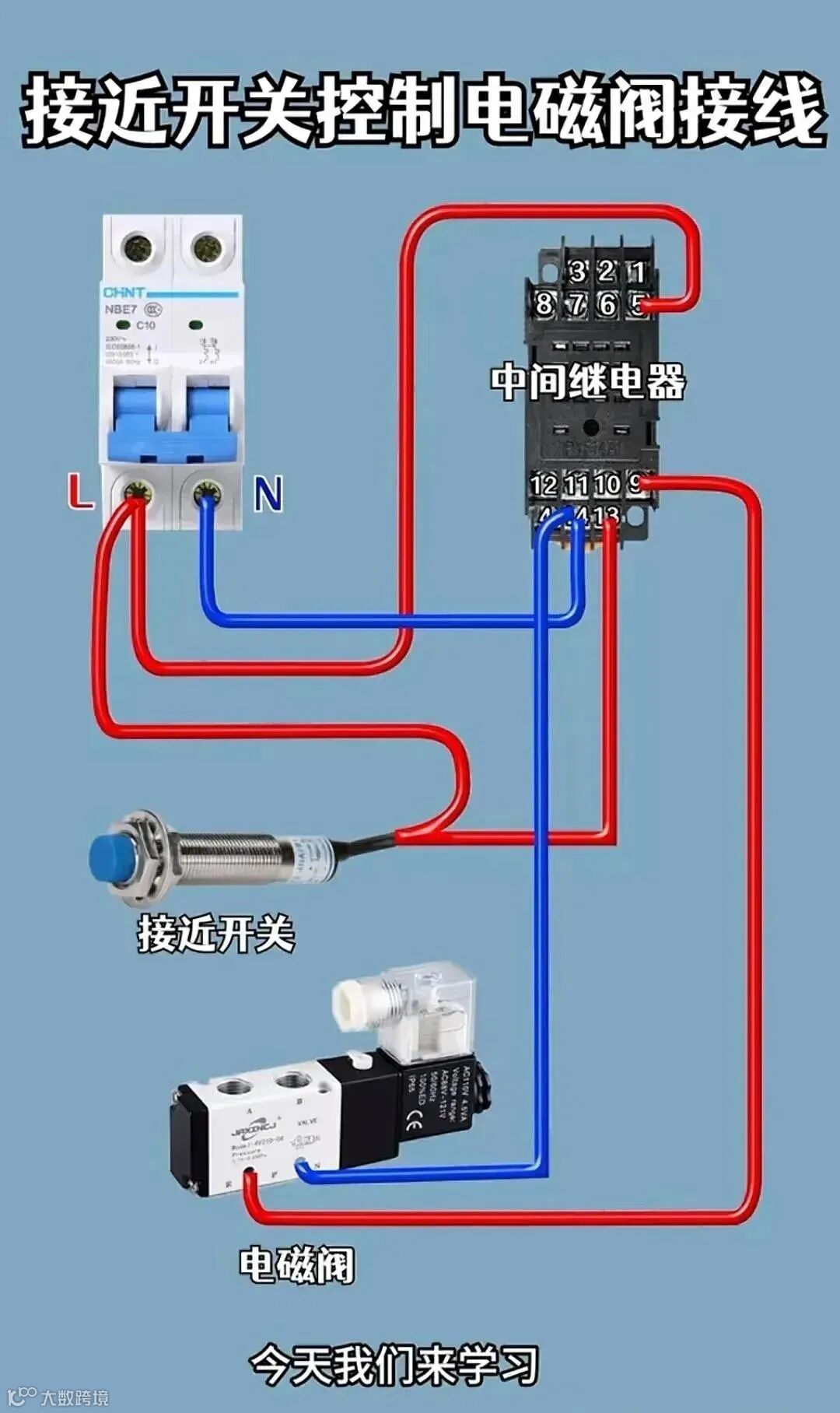

11、接近开关控制电磁阀接线方法

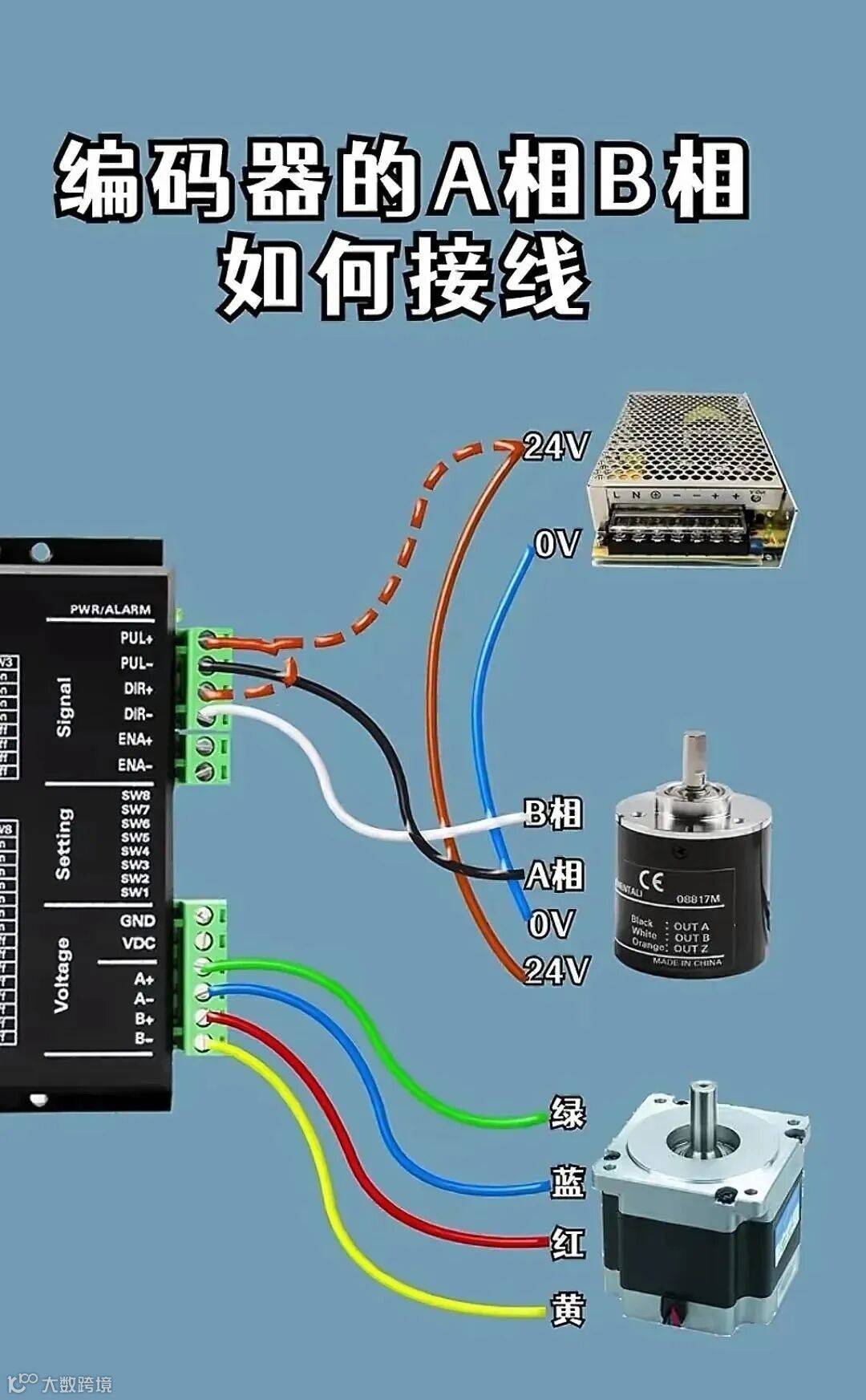

12、编码器A相B相如何接线实物彩图展示
13、NPN型对射开关的实物彩图接线方法

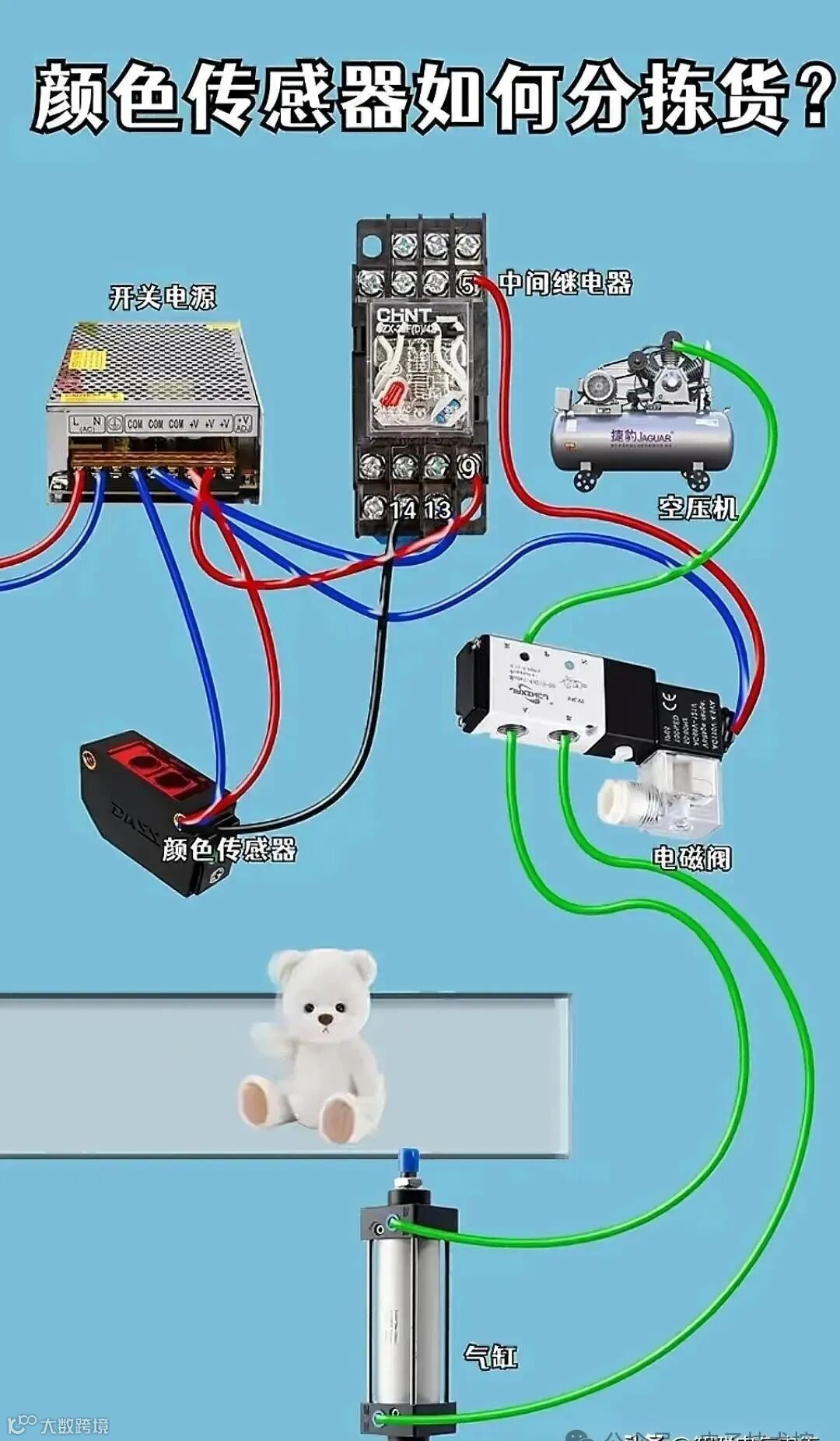

14、颜色传感器如何分拣货物

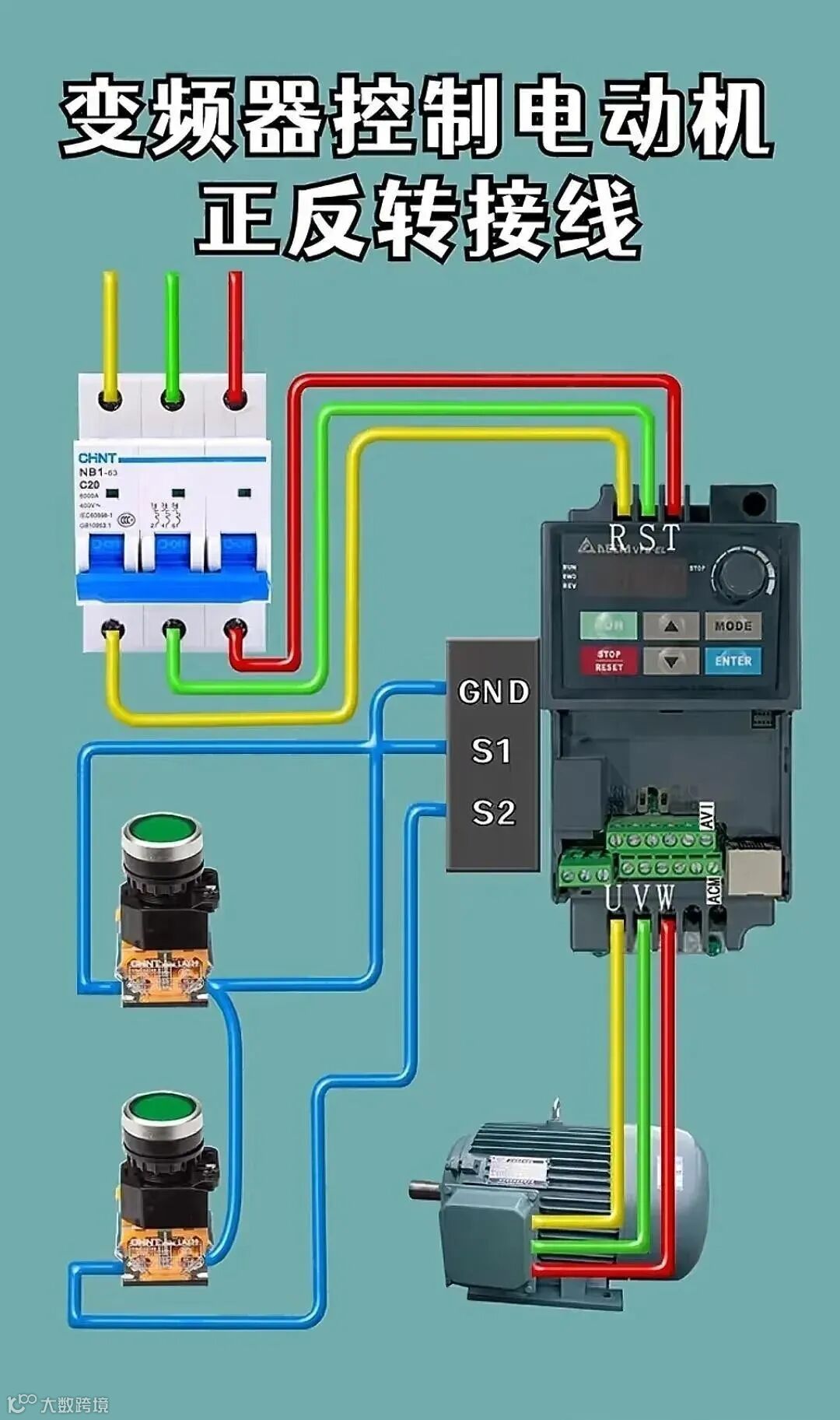

15、变频器控制电动机正反转实物彩图展示

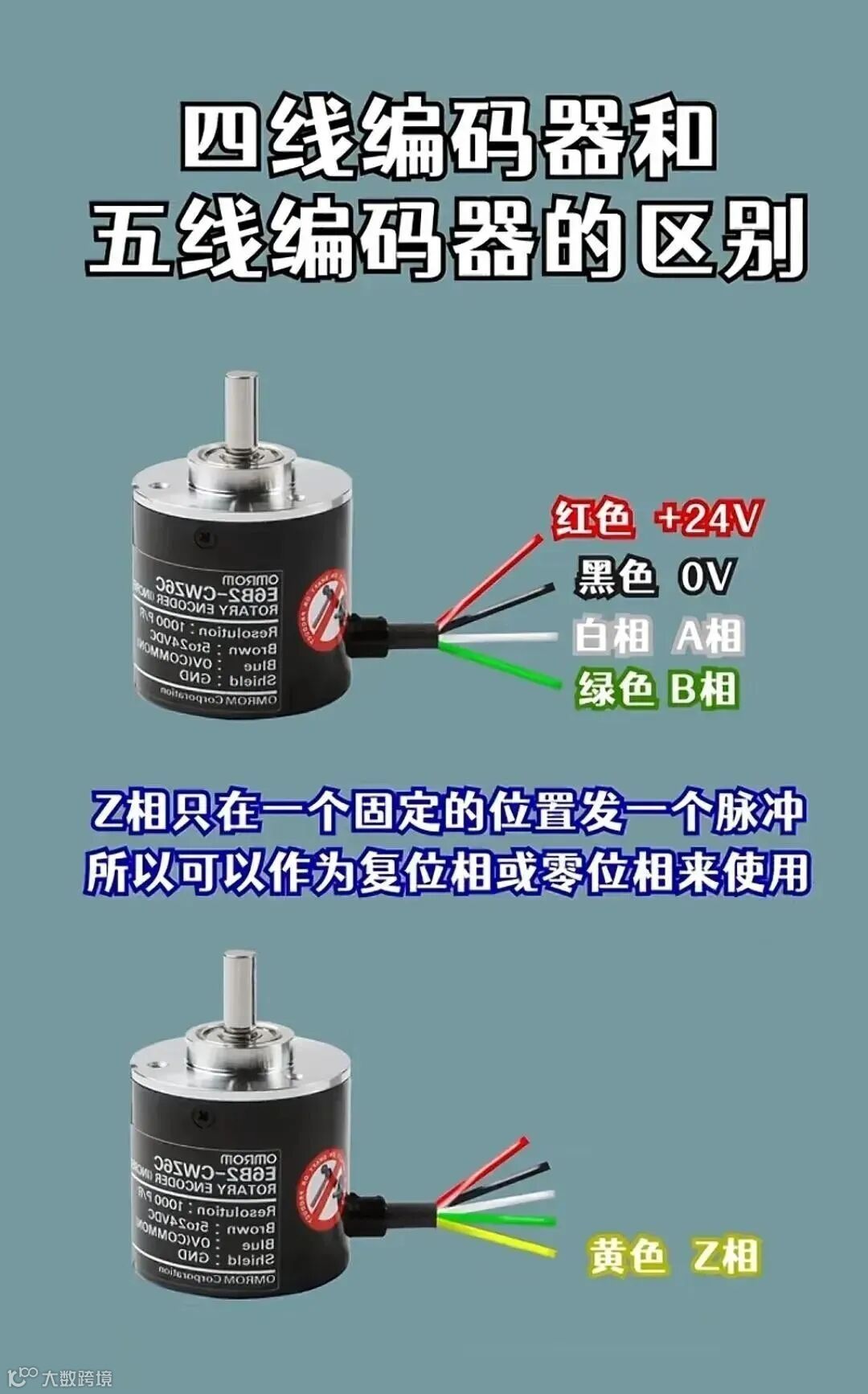

16、四线编码器和五线编码器的区别

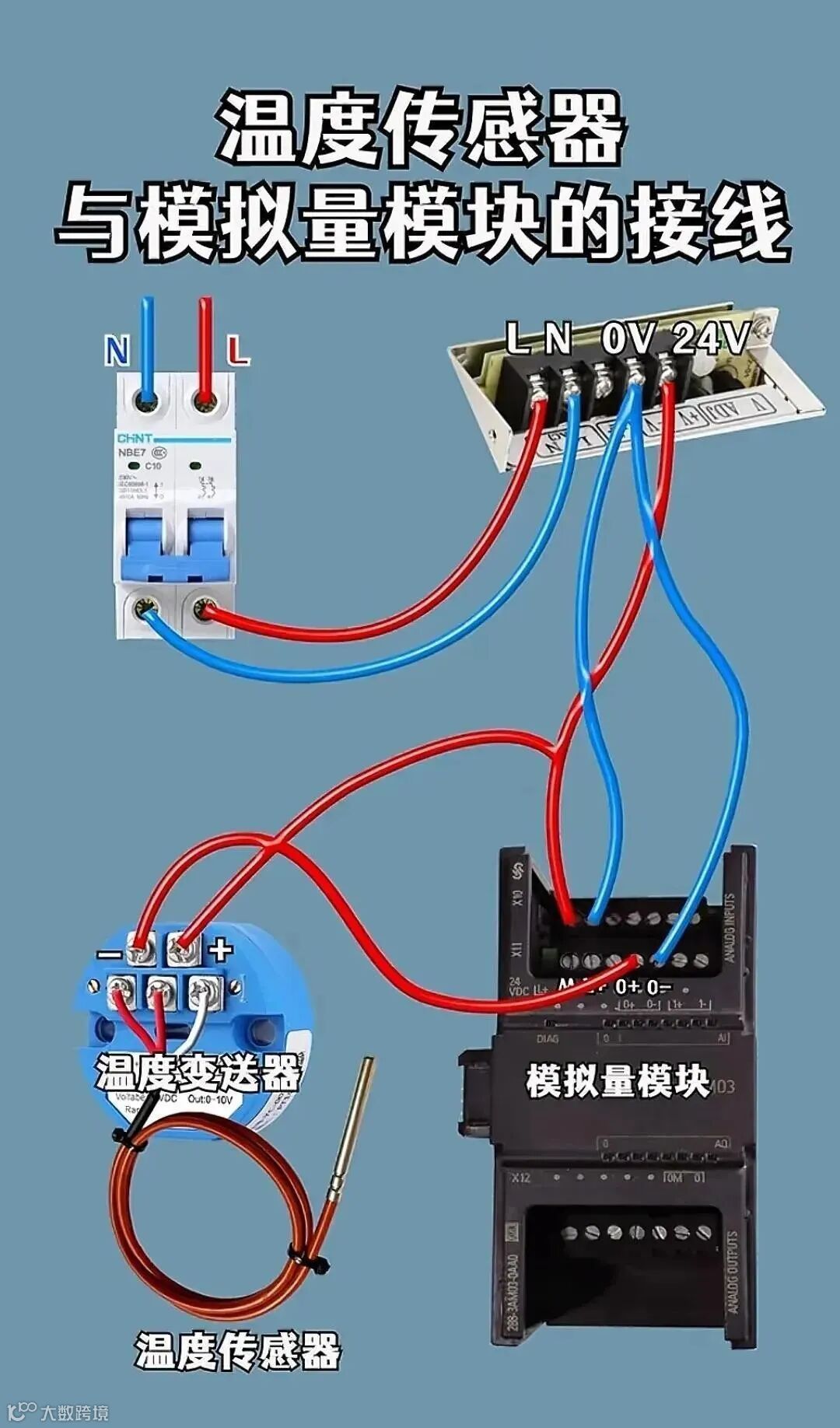

17、温度传感器与模拟量模块实物彩图接线

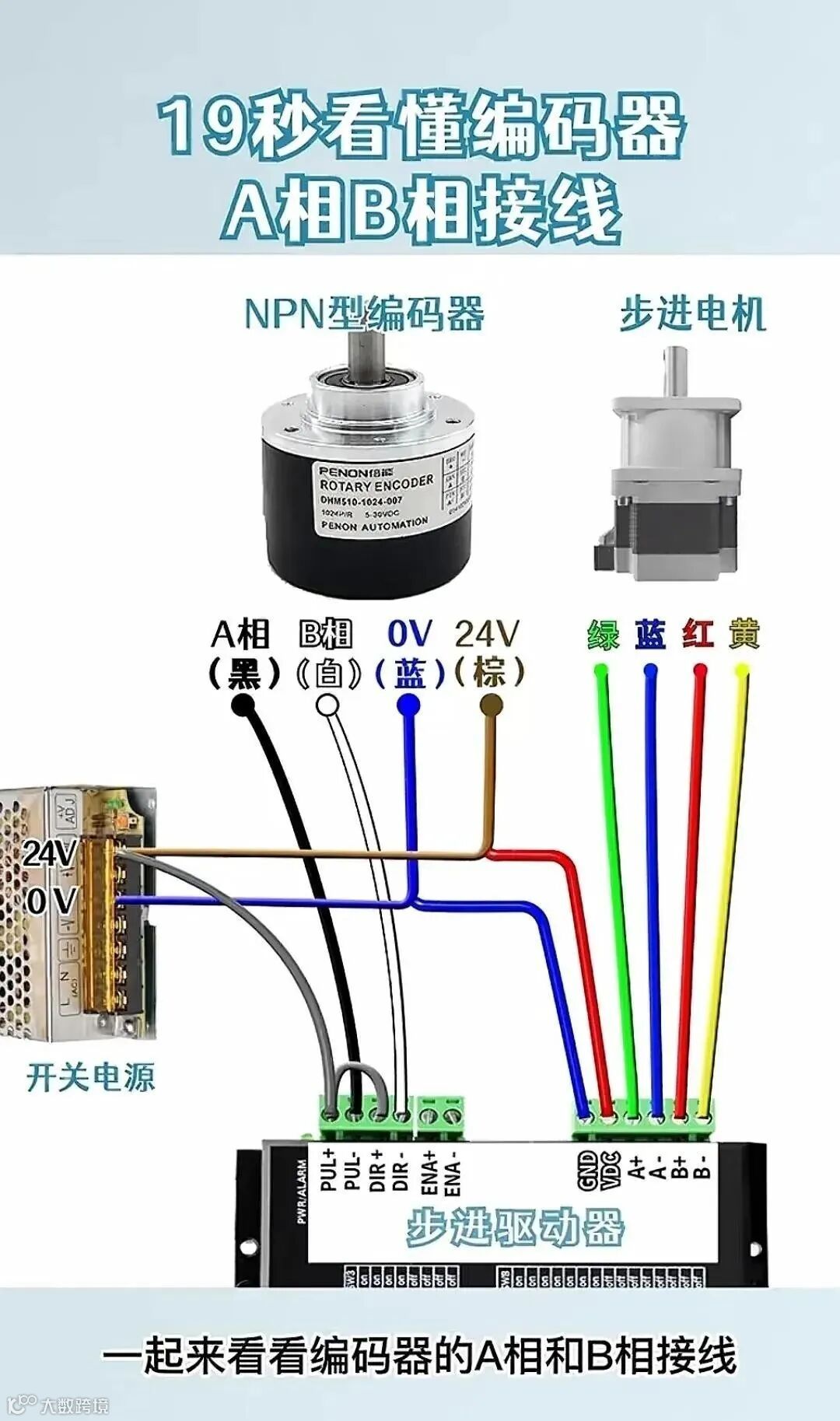

18妙看懂编码器A相B相接线实物彩图

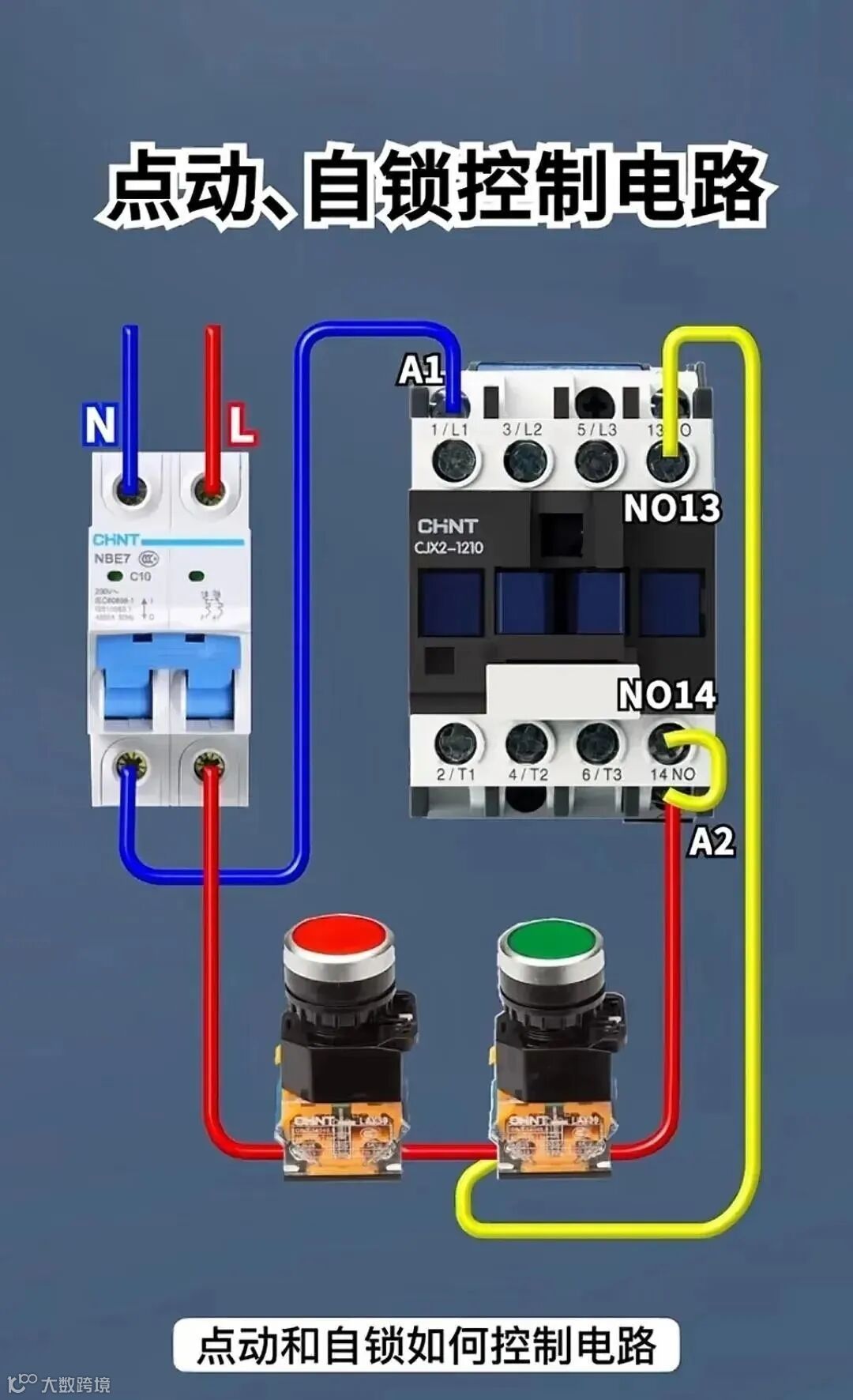

19、点动、自锁控制电路

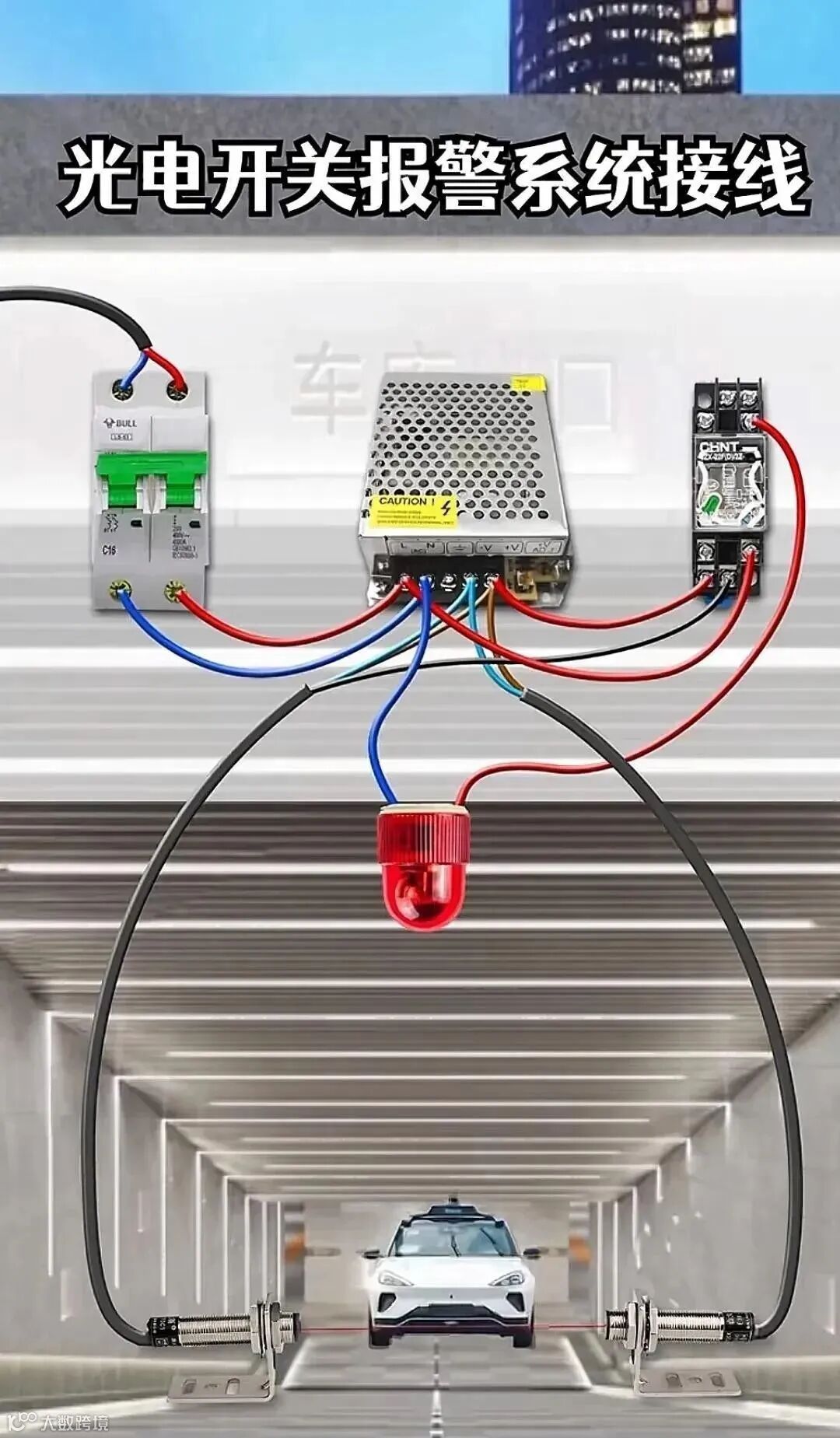

20、光电开关报警系统接线

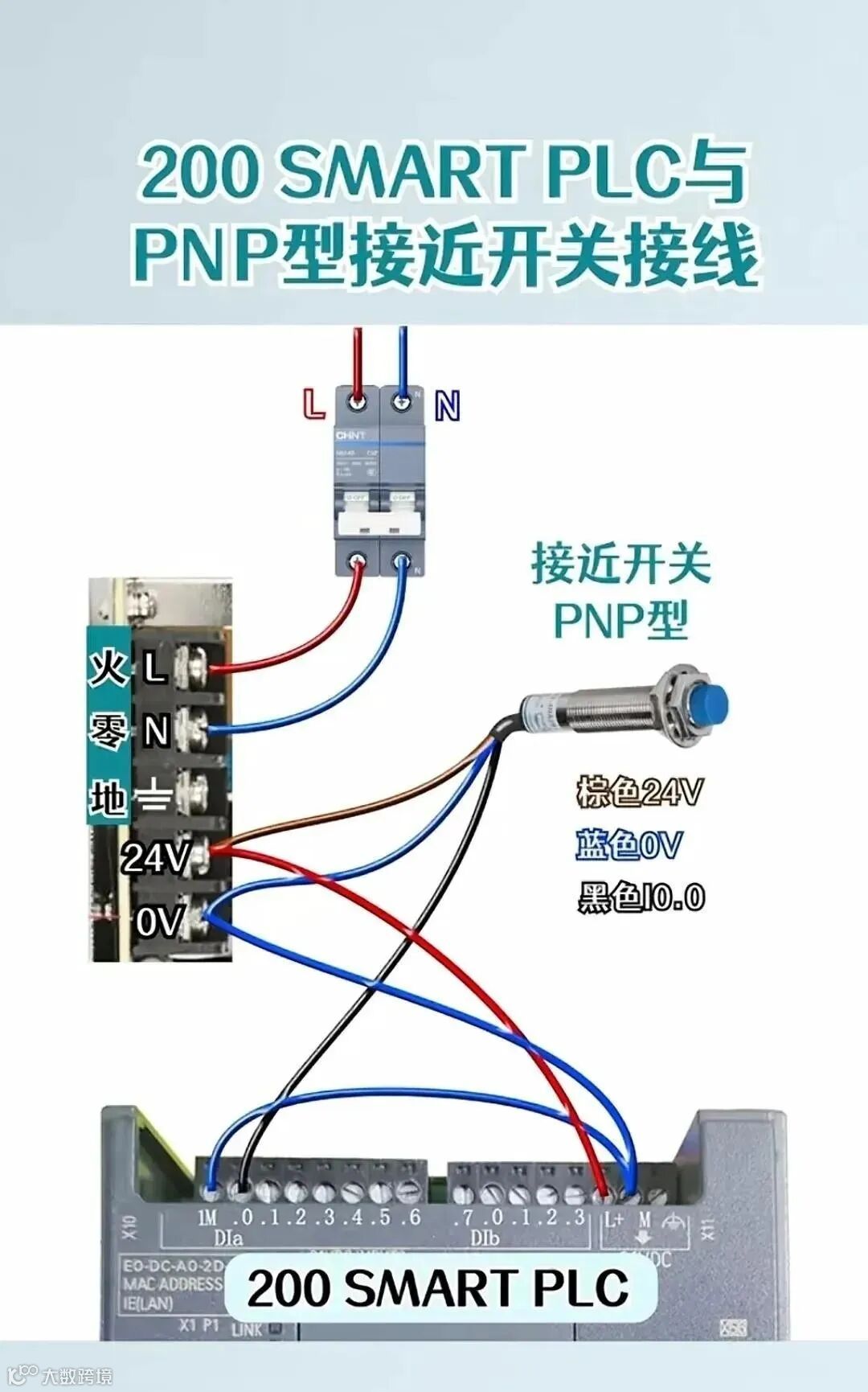

21、200smart PLC与PNP型接近开关接线方法
变频器接线全攻略，手把手教你搞定电气“红娘”！
一、接线前，这些功课不能少！
在电气工程里，变频器接线可是个技术活，就像给设备找对象，得匹配好了才能幸福美满。接线前，咱们得先做好这些准备：
- 电源电机参数，心中有数
：电源电压得看清楚，单相（220V）还是三相（380V/480V），得和变频器输入电压对上眼。电机功率和额定电流也得知道，不能超过变频器的输出能力。频率范围也得注意，一般是0~400Hz，得和电机铭牌上的一样。 - 说明书，你的好帮手
：不同品牌、型号的变频器接线方式可能不一样，所以一定要看厂家的说明书，里面还有接线图呢，照着做准没错。 - 断电操作，安全第一
：接线前一定要确保电源完全断开，还得验证一下有没有电压残留，安全最重要嘛！
二、主回路接线，电源电机要接好！
接下来就是主回路接线了，这可是大头，得仔细：
- 电源输入，别搞错
：三相变频器输入端子一般是R、S、T（或者L1、L2、L3），得接三相交流电源。单相变频器部分型号允许单相输入，记得L1、L2接单相，L3悬空。 - 电机输出，正反别颠倒
：输出端子U、V、W直接接电机，别接反了，不然电机会反转或者损坏。要是需要反转，通过变频器参数设置来调整，别傻傻地去调换线序。 - 接地保护，安全防线
：变频器和电机都得可靠接地，接地线截面积得符合规范，通常得大于等于电源线截面积。接地不好，漏电、干扰、设备损坏就都来了。 - 制动电阻，快速停车法宝
：需要快速制动的时候，就得连接外部制动电阻到指定端子，记得参考变频器手册哦，电阻功率和阻值得匹配好，别让它过热了。 - 直流电抗器，可选但有用
：输入侧加装直流电抗器可以改善功率因数，减少谐波干扰，有条件的话建议加上。
三、控制回路接线，精细活不能马虎！
控制回路接线也是大有学问的：
- 模拟量输入/输出，信号传递员
：模拟输入（AI）接收0~10V或4~20mA信号，用来调速，比如电位器、PLC信号。模拟输出（AO）输出运行频率、电流等信号，给外部仪表监控。记得用屏蔽线，单端接地，避免干扰。 - 数字量输入，开关小能手
：接收开关信号（启动、停止、多段速控制），通常是干接点（无源触点）。常见端子有FWD（正转）、REV（反转）、X1~X5（多功能端子），注意接线方式（源型/漏型），得看手册。 - 数字量输出，状态播报员
：输出运行状态（故障报警、运行中信号），通常是继电器或晶体管输出。注意负载类型，继电器可驱动交流/直流，晶体管只支持直流。 - 通信接口，远程控制神器
：用于与PLC、HMI或上位机通信，按协议接线（如Modbus RTU），使用双绞屏蔽线，终端电阻得根据网络拓扑配置。
四、安全保护接线，守护神不可少！
安全保护接线也不能忽视：
- 急停按钮，紧急刹车
：急停按钮通过常闭触点接入变频器的急停端子，触发后立即切断输出。 - 故障复位，重启小助手
：外部复位按钮用于清除变频器故障状态。 - 外部故障输入，额外保护层
：接入外部保护装置（如热继电器、传感器），触发后变频器停机。
五、注意事项，细节决定成败！
最后，再强调几点注意事项：
- 避免干扰，分开走线
：动力线（主回路）与控制信号线分开走线，间距得大于20cm，交叉时垂直布线。信号线使用屏蔽电缆，屏蔽层单端接地。 - 线径选择，合适才好
：电源线和电机线根据电流选择合适截面积（参考电工手册）。控制线通常使用0.5~1.5mm²导线。 - 端子紧固，稳稳当当
：确保所有接线端子螺丝拧紧，虚接会导致发热或打火。 - 上电前检查，再出发
：核对接线与图纸是否一致，测量绝缘电阻（≥1MΩ）。首次上电时设置低频率试运行，观察电机转向和状态。
六、常见错误，千万别犯！
最后，来看看哪些错误不能犯：
- 电源线与电机线接反
：这可不是小错误，会烧毁变频器的！ - 未接地或接地不良
：这是安全隐患，会导致设备损坏或触电。 - 控制信号线未屏蔽
：干扰会导致误动作，影响生产。 - 制动电阻过小
：过热烧毁，得不偿失。 正确接线是变频器稳定运行的基础，务必严格按照手册操作！如有疑问，建议咨询专业人员。
