1.10kV架空网典设电网结构
1.1辐射式
自变电站母线引出，仅配有分段开关的架空线路构成辐射式电网结构，如下图所示。

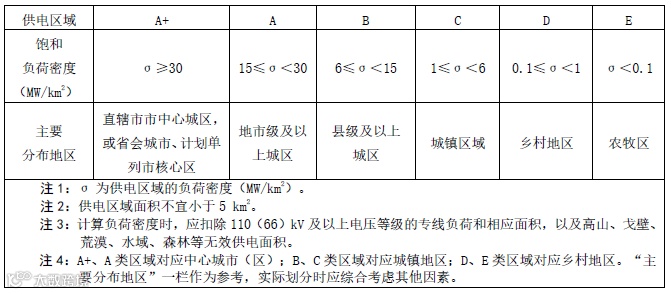

适用D、E类10kV配电网供电区域。供电区域划分按下表划分，也可适当调整。
......................................
1.2多分段单联络
自不同变电站或变电站不同母线段引出，配有分段开关，并在线路末端联络的两回架空线路构成多分段单联络电网结构，如下图所示。
................................................
..................................................

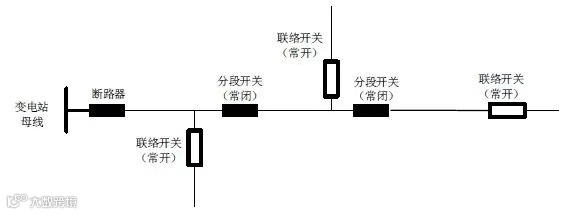

1.3多分段适度联络
自变电站母线引出，配有多个分段开关,并与多回线路联络的架空线路构成多分段适度联络电网结构，如下图所(示意图为典型三分段、三联络)。
.........................
2.10kV电缆网典型电网结构

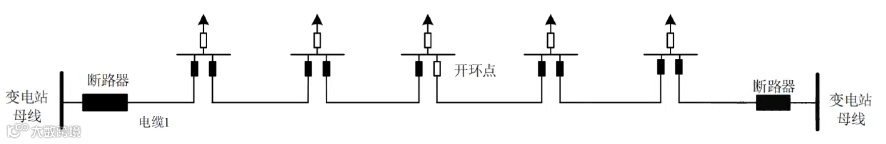

2.1单环式
自不同上级电源的中压母线引出两到四回电缆线路构成单环网，如下图所示(示意图为典型“2-1”单环网)。
适用A+、A、B、C类10kV配电网供电区域。
........................

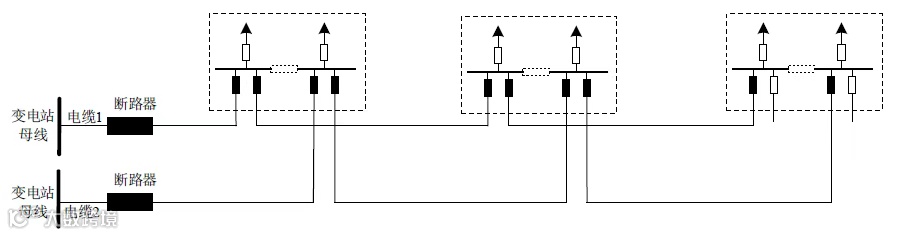

2.2双射式
自不同上级电源的中压母线引出双回电缆线路，形成双射式电网，如下图所示。
适用B类10kV配电网供电区域。

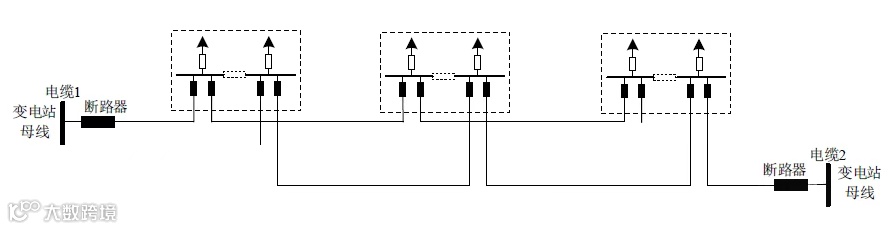

2.3对射式
自不同上级电源、不同方向的中压母线引出双回电缆线路，形成对射式电网，一般由双射式电网结构改造形成，如下图所示。

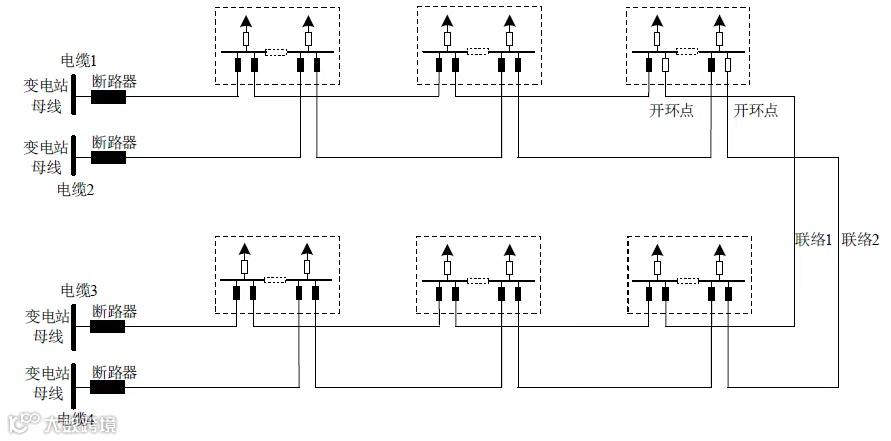

2.4双环式

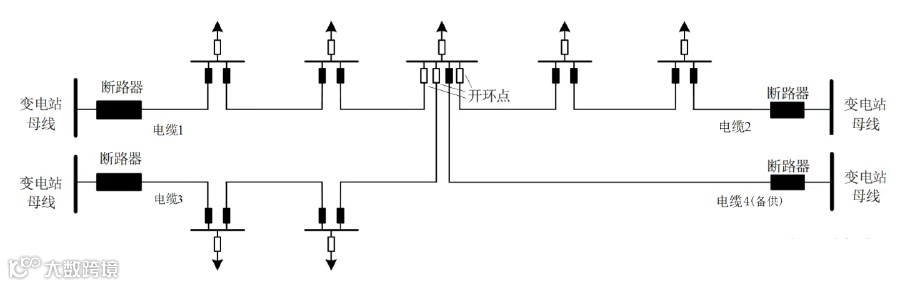

2.5N供一备(2≤N≤4)
自不同上级电源的中压母线引出两到四回电缆线路构成N供一备电网，如下图所(示意图为典型三供一备)。

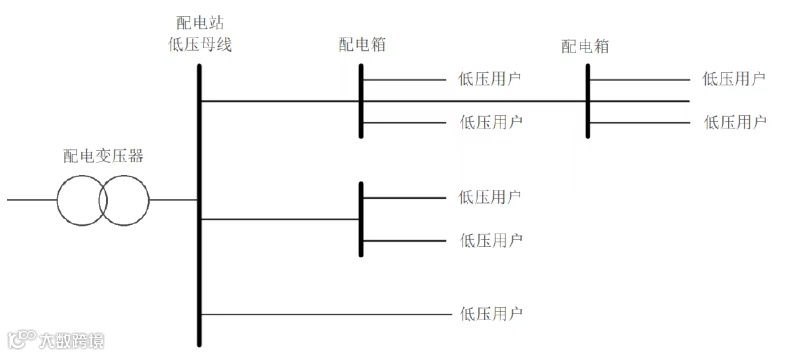

3.低压配电网电网典型结构
低压配电网(220 V/380 V)电网结构示意图如下图所示，采用辐射式接线方式。
