1 变配电室明装接地干线安装做法

基本要求

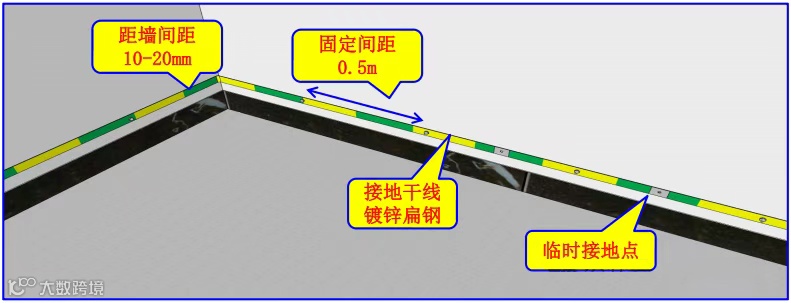

图2.12.1 变配电室明装接地干线安装做法

(1)接地干线材质、规格、型号应符合设计要求。

(2)安装高度：明装接地干线预留高度 = 设计高度 + 地面做法，安装高度不得影响插座的安装及使用。

(3)支持件间距：扁形导体支持件间距为 0.5m，圆形导体支持件间距为 1m，弯曲部分宜为 0.3～0.5m。

(4)距墙间隙：与墙壁间的间隙为10-20mm。

(5)标识刷涂：涂刷 15～100mm 宽度相等的黄绿相间的条纹标识。

(6)变配电室内配电柜、梯架、托盘和槽盒等均应与接地干线相连接。

(7)配电室内明装接地干线上应预留至少 2处接地点作为临时接地点。

2 接地干线螺栓搭接做法

基本要求

(1)25×4mm接地干线直线连接时，扁钢与扁钢的搭接长度为50mm，在扁钢中间位置机械开φ9螺栓孔，孔间距25mm，用两个M8螺栓紧固联结。

(2)40×4mm接地干线直线连接时，扁钢与扁钢的搭接长度为80mm，在扁钢中间位置机械开φ13螺栓孔，孔间距40mm，用两个M12螺栓紧固联结。

(3)40×4mm与40×4mm接地干线垂直连接时，在扁钢中间位置机械开φ13螺栓孔，用一个M12螺栓紧固联结。

(4) 40×4mm与25×4mm接地干线垂直连接时，在扁钢中间位置机械开φ11螺栓孔，用一个M10螺栓紧固联结。

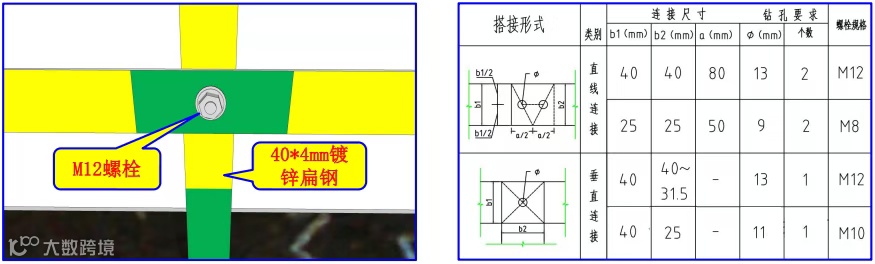

图2.12.2 接地干线螺栓搭接做法

3 配电室金属门、挡鼠板接地安装做法

基本要求

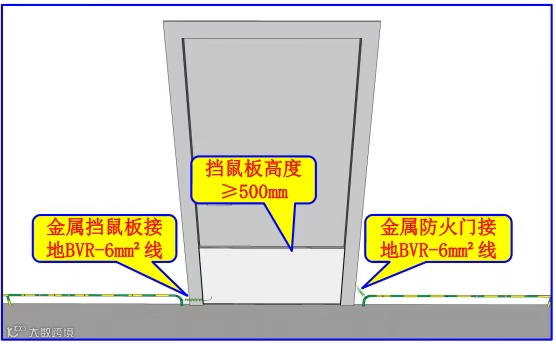

图2.12.3 配电室金属挡鼠板接地安装做法

(1)配电室内金属挡鼠板应与接地线可靠连接，接地线规格应为 BVR-1*6m㎡黄绿双色线，挡鼠板高度宜≥500mm。

(2)配电室内防火门应与接地线可靠连接，接地线规格应为BVR-1*6m㎡黄绿双色线。

4 配电室配电柜基础接地线做法

基本要求

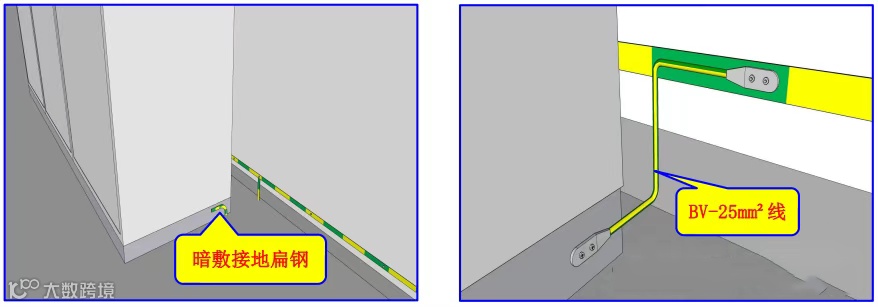

图2.12.4 配电室配电柜基础接地线做法

(1)配电柜槽钢基础应与预留接地扁钢通过 BV-1*25mm²黄绿双色线可靠连接，或采用不小于40*4mm的热镀锌扁钢与配电柜槽钢基础可靠连接。
